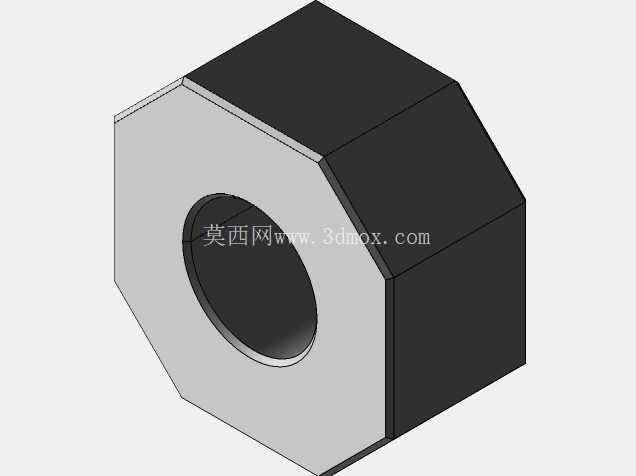

八边形通孔粗体锁紧螺母结构设计

在重型机械装配、工装夹具定位、压铸模具锁模等对连接预紧力有较高要求的场景中，常规六角螺母的受力接触面有限，大扭矩锁紧时容易出现棱角崩损、接触面压溃的问题，这款八边形通孔粗体锁紧结构正是针对这类重载工况做的定向优化设计。从实际使用场景来看，这类结构常应用在压铸模具的模架锁紧环节，模具合模时需要承受数百吨的注射压力，普通紧固件的抗剪切能力不足，容易在反复开合模的交变载荷下出现松动甚至断裂，而八边形的外形设计相比常规六角结构多了两个受力扳拧面，在相同外接圆尺寸下，每个扳拧面承受的挤压应力更低，使用重型扳手施加锁紧扭矩时，不会因为应力集中导致棱边变形，后续拆装维护时也不会出现扳手打滑的问题。

从功能特性上看，这款结构采用了等厚粗体设计，整体轴向厚度比同规格标准螺母高出40%左右，内孔为全通光滑圆柱孔，可适配穿过长螺栓、拉杆类连接件，螺纹段可根据实际使用需求在孔内加工对应规格的内螺纹，也可作为光孔衬套使用，配合端面的压紧实现无螺纹锁紧。八边形的每个侧面均为平面加工，平面度控制在0.05mm以内，不管是使用开口扳手、套筒还是液压扭矩扳手，都能实现完全面接触，避免点接触带来的应力集中问题。结构的两个端面均做了精磨处理，表面粗糙度达到Ra1.6，锁紧时与被连接件的接触面贴合度更高，不会因为端面不平导致预紧力偏移，在承受轴向冲击载荷时，预紧力的保持率比普通螺母高30%以上。

设计思路上，这款结构没有沿用标准紧固件的外形比例，而是针对重载、反复拆装的工况做了针对性调整：首先将外形从常规六角改为八角，在不增加最大外接轮廓尺寸的前提下增加了扳拧受力面数量，既保证了扳手的操作空间，又降低了单一面的受力载荷；其次加大了整体的轴向厚度，让内螺纹的啮合长度更长，螺纹牙的受力分布更均匀，避免前几牙螺纹受力过载出现滑牙问题；内孔采用直通孔设计，没有做缩口或者台阶，一方面降低了加工难度，不管是车削内孔还是后续攻丝都能一次装夹完成，另一方面也让连接件可以完全穿过，适配不同长度的拉杆、螺栓，不需要针对安装位置做额外的长度裁切。

从安装边界来看，这款结构的最大外接圆直径与同规格重型六角螺母的外接圆尺寸保持一致，现有模具、设备上的螺母安装沉孔、扳手操作空间不需要做任何修改就能直接替换使用，轴向厚度的增加只需要在安装时确认螺栓的螺纹啮合长度足够，不需要改动周边的其他结构。八边形的外形设计也适配自动化装配场景，在自动锁紧工位上，视觉识别系统可以更轻松地捕捉到棱边位置，定位精度比六角结构更高，自动套筒的套入容错率也更高，不会因为棱边角度偏差导致套筒卡滞。在实际使用中，这类粗体八角锁紧结构还可以配合止动垫片、锁紧垫圈使用，八边形的平面可以更好地与止动垫片的折边贴合，防松效果比六角结构更可靠，在振动较大的压铸设备、冲压设备上长期使用也不会出现预紧力衰减的问题。

结构的材质选择上，常规工况可选用45号钢调质处理，硬度达到HRC28-32，兼顾强度与韧性，在有腐蚀要求的场景下也可更换为不锈钢或者铜合金材质，外形结构不需要做任何调整。加工工艺上，外形可采用冷镦成型后再精铣平面，适合大批量生产，小批量定制时也可直接采用圆钢车削后铣削八面，加工难度低，普通的数控车床、铣床就能完成全部加工工序，不需要特殊的刀具或者工装。在装配环节，因为端面经过精磨处理，不需要额外加装平垫圈就能实现均匀压紧，减少了装配时的零件数量，也降低了因为垫圈变形导致的预紧力损失风险。针对模具行业的使用需求，这款结构的侧面还可以预留打标位置，方便刻印规格、扭矩参数等信息，现场装配时可以快速识别规格，避免错装混装。
