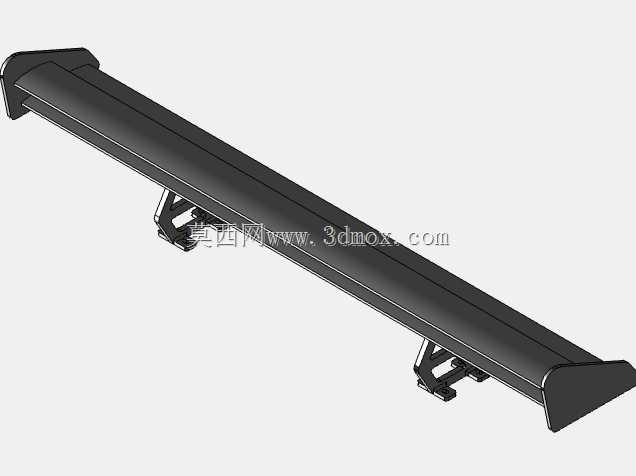

汽车空气动力学扰流板结构设计方案

　　在乘用车空气动力学优化设计中，扰流板是兼顾行驶性能提升与外观美学表达的核心外饰部件，这套三维结构完整覆盖了民用轿车扰流板的主流设计逻辑，可直接用于结构验证、改装适配或同类型产品的开发参考。从实际装车场景来看，这类扰流板主要适配家用轿车、入门运动车型的后备箱盖上部安装位，日常行驶中当车速突破60km/h后，车身尾部会形成明显的低压涡流区，会产生向上的气动升力，削弱后轮抓地力，高速变道、遇横风时容易出现行驶轨迹偏移的风险，扰流板的核心作用就是通过特定的型面角度，引导车顶流过的气流快速剥离尾部，打散集中涡流，将部分气流动能转化为向下的下压力，抵消高速行驶的气动升力，提升高速工况下的行驶稳定性。

　　从设计思路层面拆解，这套扰流板没有采用过于激进的竞技型大角度设计，而是兼顾了日常使用的实用性：主翼面的上翘角度控制在12°-15°区间，这个角度区间是经过多轮气动验证的平衡值，既能够在120km/h的常用高速巡航车速下产生足够的下压力，又不会因为翼面角度过大导致风阻系数飙升，避免日常通勤场景下不必要的油耗增加。翼面的截面采用了类机翼的流线型设计，前缘做了R8的圆角过渡，避免气流在翼面前缘发生分离产生风噪，后缘做了1mm厚度的锐边处理，保证气流能够沿着翼面顺畅剥离，不会在翼面下方形成紊流。

　　在安装边界的设计上，这套结构充分考虑了量产车型的适配性，扰流板整体长度匹配主流A级、B级轿车的后备箱盖上部宽度，整体宽度控制在1200mm-1350mm区间，翼面中部最大宽度180mm，两端做了收窄处理，和车身侧面的线条自然衔接，不会超出车身宽度边界，符合机动车外饰件的安装法规要求。安装点位采用了三点式固定结构，中部设置两个定位卡扣位，两端各设置一个螺栓固定位，安装时不需要对原车后备箱盖进行大面积打孔破坏，只需要对应原车后备箱盖上部的预留安装位或者加强筋位置进行固定即可，固定点的位置距离扰流板边缘的距离都控制在100mm以上，避免长期行驶振动导致固定点开裂。

　　细节结构设计上，扰流板的下部设置了3mm高度的导流筋条，能够引导少量气流沿着后挡风玻璃向下流动，减少后挡风玻璃表面的灰尘附着，提升雨天行驶时的后视野清晰度。翼面的两端做了小幅度的上翘收尾，也就是俗称的“鸭尾”结构，这个细节能够梳理车身侧面流过的气流，减少尾部两侧的涡流强度，进一步降低高速行驶的风噪。整个扰流板的壁厚设计为3mm，均匀一致，没有出现壁厚突变的结构，不管是采用注塑工艺生产ABS材质的量产件，还是采用碳纤维复合材料制作改装件，都能够避免成型过程中出现缩痕、变形的问题。

　　从实际使用的适配性来看，这套结构的安装面做了和后备箱盖曲面完全匹配的弧度设计，安装后和车身表面的缝隙可以控制在2mm以内，不会出现突兀的台阶，既能够保证气流顺畅流过，也能够满足外观的一致性要求。和竞技类扰流板不同，这套设计没有设置额外的可调角度支架，整体为一体式结构，结构强度更高，长期高速行驶不会出现支架松动、翼面抖动的问题，日常使用不需要额外的维护调整，完全适配民用车辆的日常使用场景。在结构强度方面，翼面内部设置了三条横向的加强筋，筋条高度15mm，厚度2mm，能够保证在180km/h的车速下，翼面不会因为气动载荷发生形变，同时加强筋的位置避开了安装点位，不会影响安装操作。
