斜楔式汽车冲压成型工装结构

这套斜楔式冲压工装主要面向汽车覆盖件、结构加强件的侧冲、侧成型工序场景，在常规冲压生产线的压力机工位上配套使用，解决垂直冲压方向无法完成的侧向特征加工需求，常见于汽车车门内板加强筋、座椅安装支架侧孔、车身纵梁局部折弯等工序，适配中小吨位机械式压力机的安装接口，可直接固定在压力机工作台面与滑块端面上完成连续冲压作业。

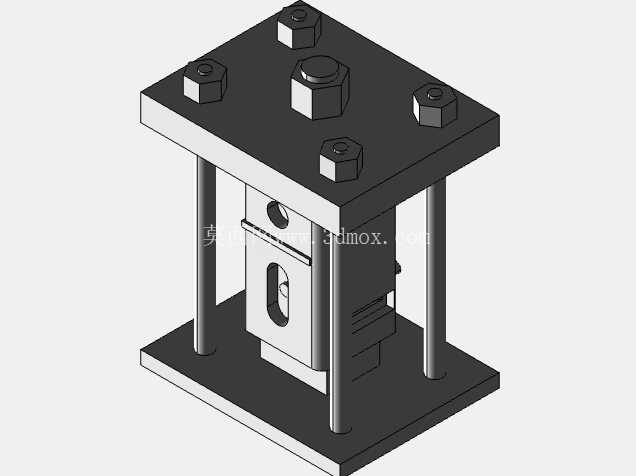

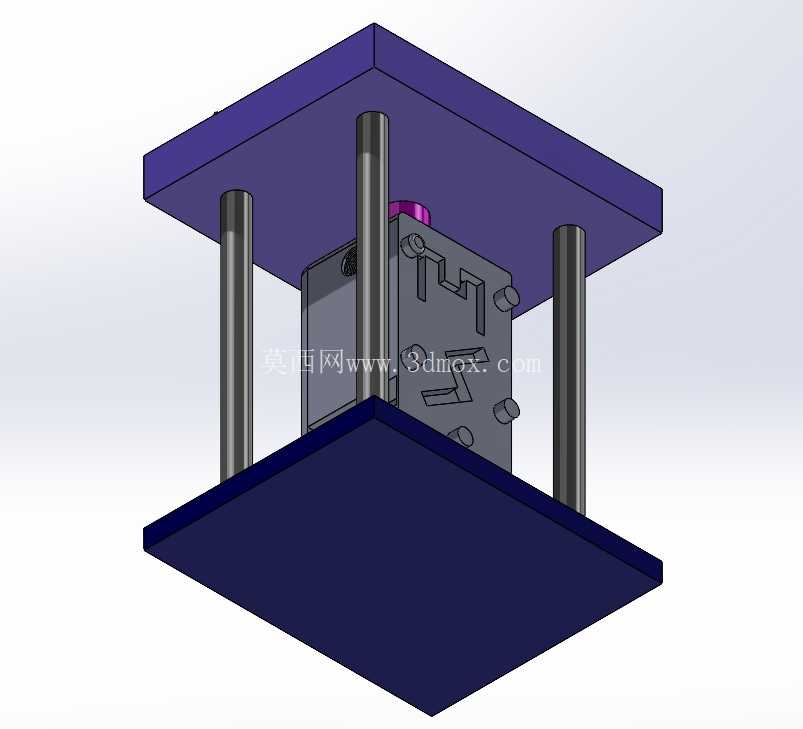

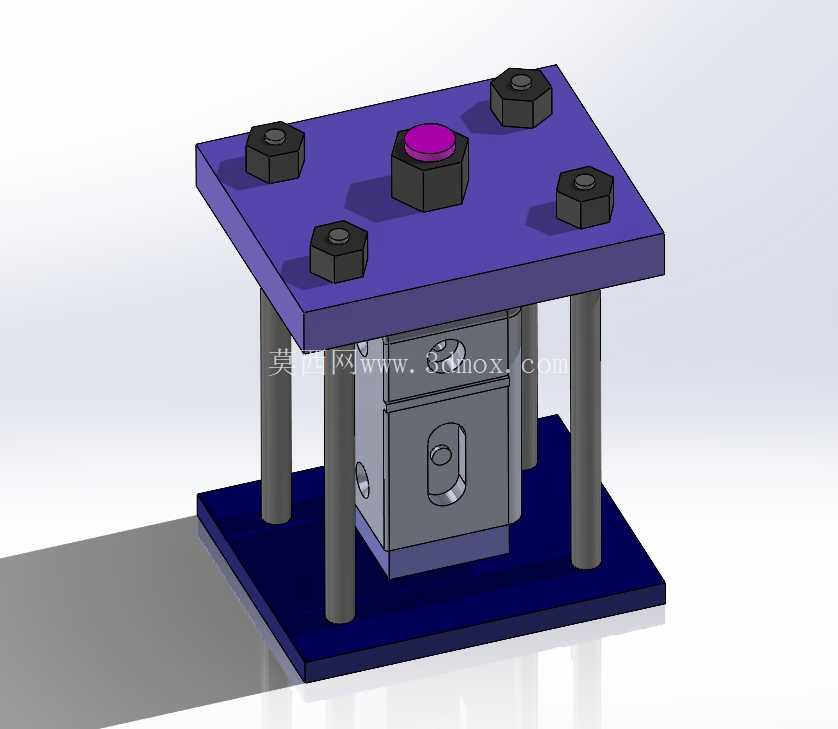

整套工装采用上下模座对中导向结构，四根独立导柱布置在模座四角位置，导柱与下模座采用过盈压装配合，上模座配套无给油导套实现滑动导向，导向间隙控制在0.02-0.04mm区间，可承受连续冲压过程中的侧向力偏移，保证上下模合模精度的稳定性，避免长期冲压后出现的啃模、成型尺寸超差问题。上模座顶面设置模柄安装位与压力机滑块连接，同时布置等高套筒与卸料弹性元件的安装孔，弹性元件采用矩形截面螺旋弹簧，提供稳定的卸料力，避免成型后工件卡滞在上模区域。

核心工作单元为中部的斜楔传动机构，将压力机滑块的垂直向下运动转化为成型滑块的水平方向往复动作，斜楔驱动块固定在上模座对应位置，随上模下行时通过斜面配合推动水平滑块沿下模座的导轨面滑动，完成侧向的冲孔、折弯或压印动作；上模回程时，水平滑块依靠内置的复位弹簧回到初始位置，方便操作人员取放工件。斜楔配合面采用15-20度的驱动角度，平衡驱动行程与侧向力大小，角度过小会导致驱动行程不足，角度过大则会增大接触面的侧向分力，加剧导轨磨损，这套结构的角度选型适配常规10-25mm的侧向成型行程需求，覆盖绝大多数汽车中小冲压件的侧加工特征范围。

下模座中部设置工件定位块，定位块根据对应冲压件的外形轮廓设计仿形支撑面，限制工件在冲压过程中的X、Y向位移，同时设置到位检测传感器的安装孔位，可接入生产线的安全控制系统，工件未放置到位时压力机无法启动合模，避免误冲导致的模具损坏与安全隐患。上下模座的闭合高度可通过上模座与斜楔驱动块之间的调整垫片进行微调，适配不同行程参数的压力机安装需求，调整范围控制在±5mm区间，无需改动主体结构即可完成适配。

安装边界方面，整套工装的模座外形尺寸适配常规400吨以下压力机的工作台安装槽距，导柱的伸出长度保证开模状态下上下模的开口高度满足人工取件或机械手自动送料的空间需求，开模后水平滑块的复位位置不会与工件取放路径产生干涉，可兼容人工上下料与自动化生产线的机械手送料两种作业模式。所有滑动配合面均设计有润滑油槽，可通过集中润滑系统定期加注润滑脂，降低长期运行的磨损量，易损的斜楔驱动块、成型冲头均采用快换式安装结构，通过内六角螺钉直接固定在对应安装座上，维护更换时无需拆卸整套模具，大幅缩短产线停机维护时间。成型滑块的导轨面采用侧压块结构，可通过调整侧压块的垫片厚度补偿导轨磨损产生的间隙，长期运行后仍能保证成型位置精度，避免冲压件的侧向特征尺寸出现批量超差。
