方程式赛车悬架与转向集成结构设计

项目分类:汽车类 发布时间:2026-07-29 ID:1204912
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计
  • 方程式赛车悬架与转向集成结构设计

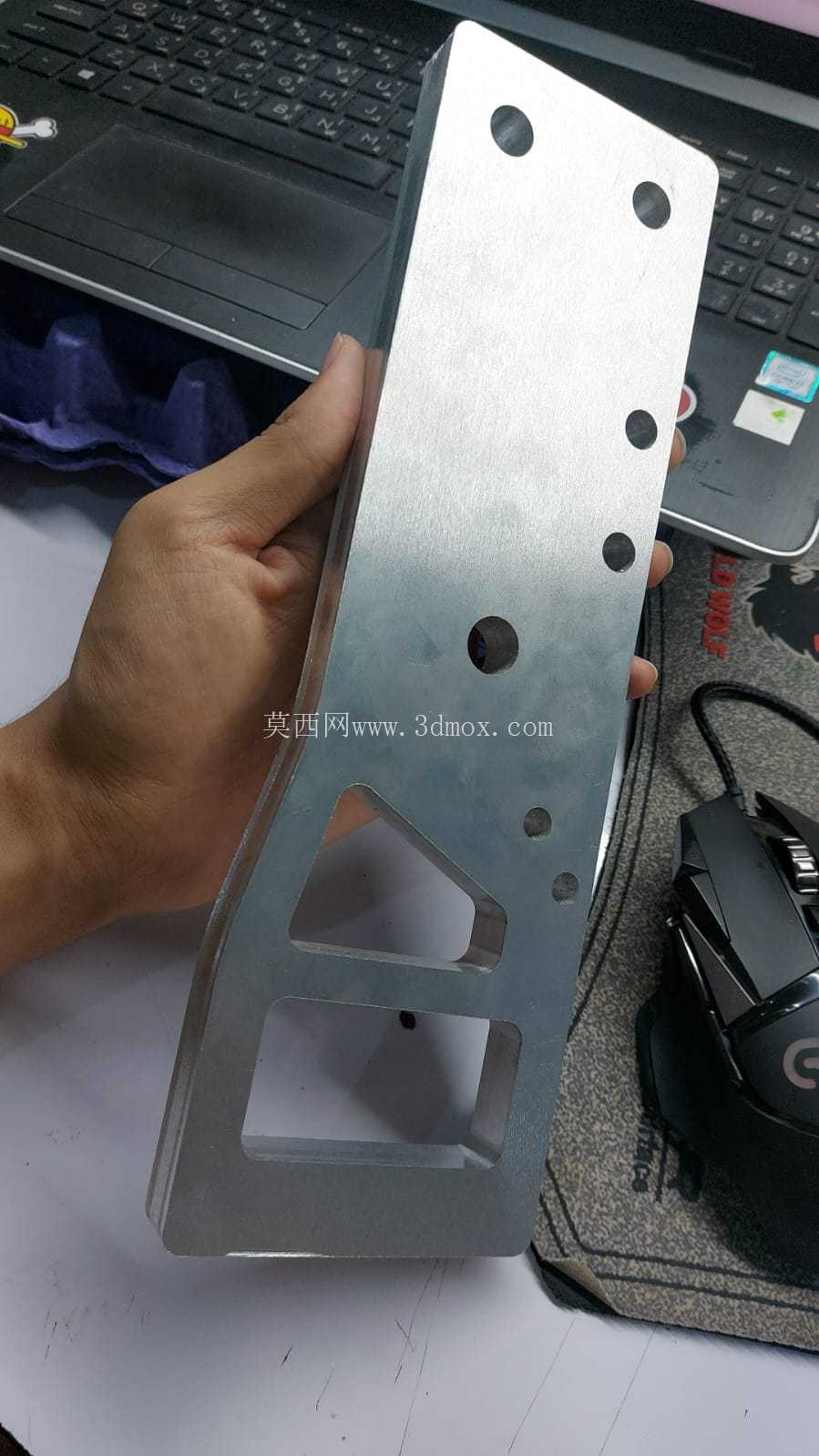

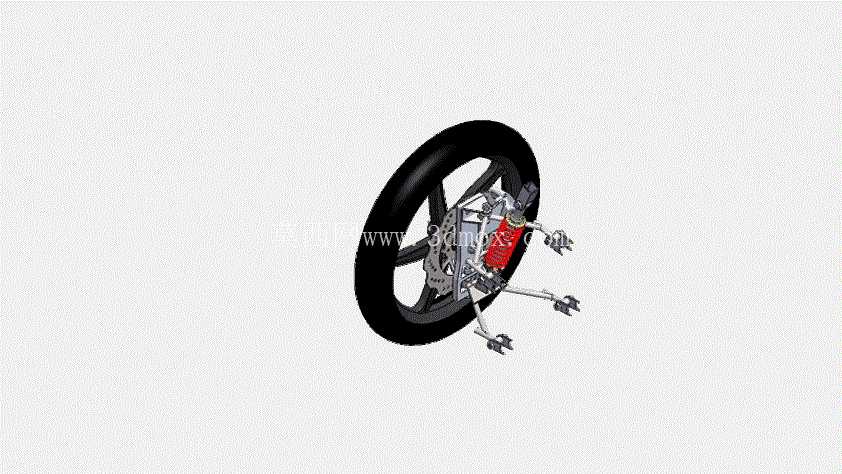

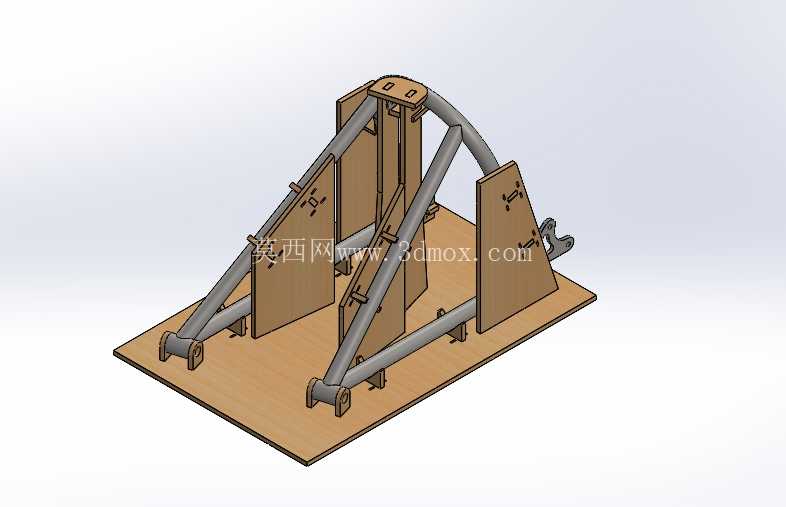

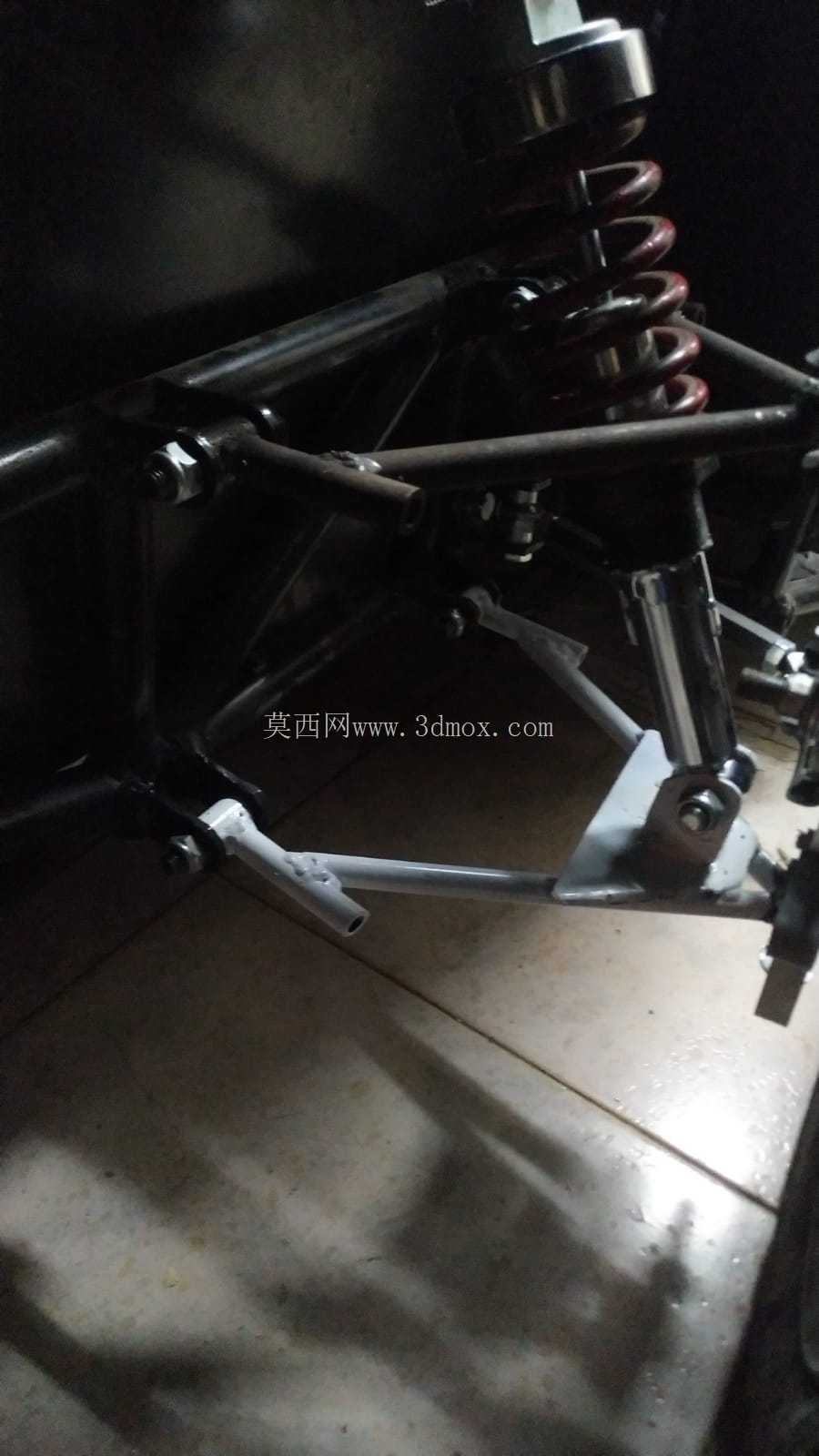

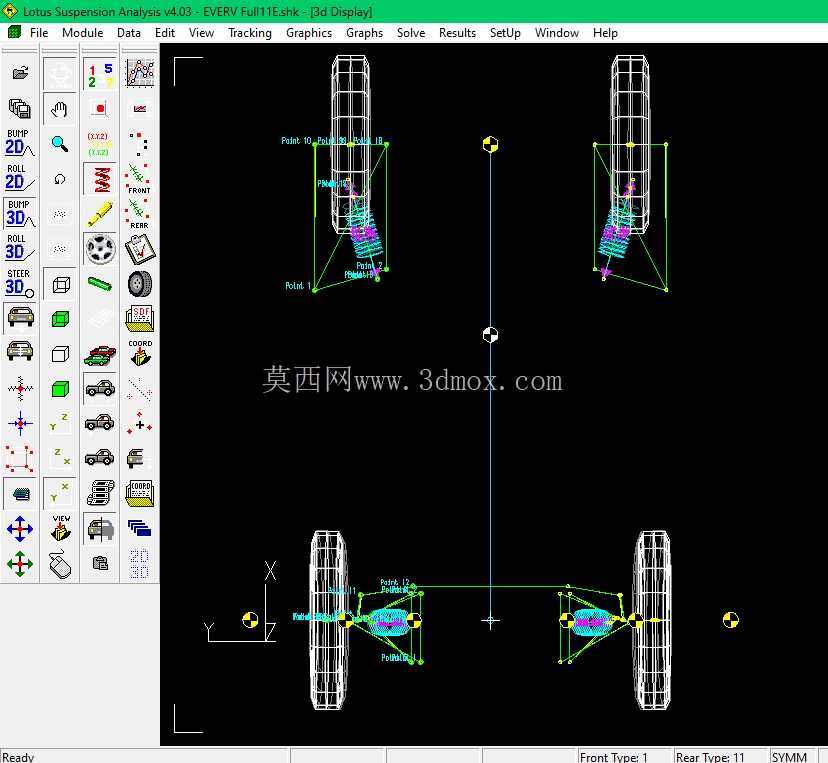

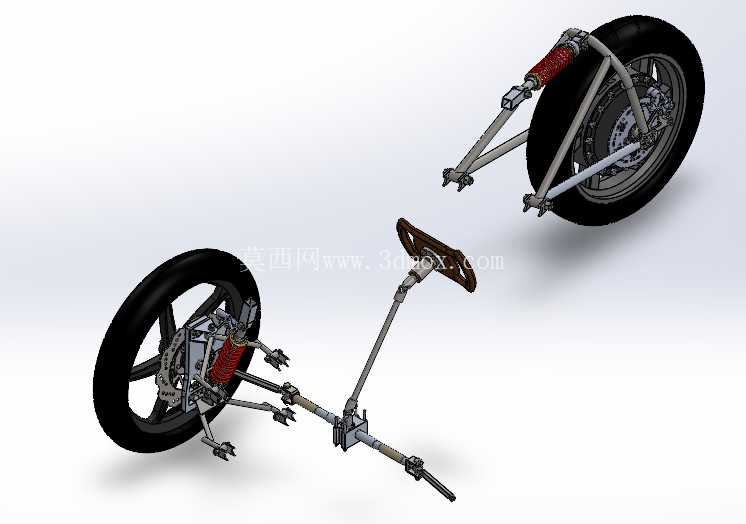

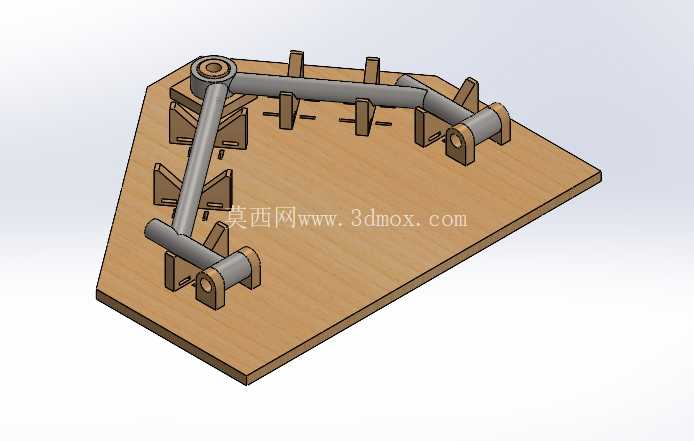

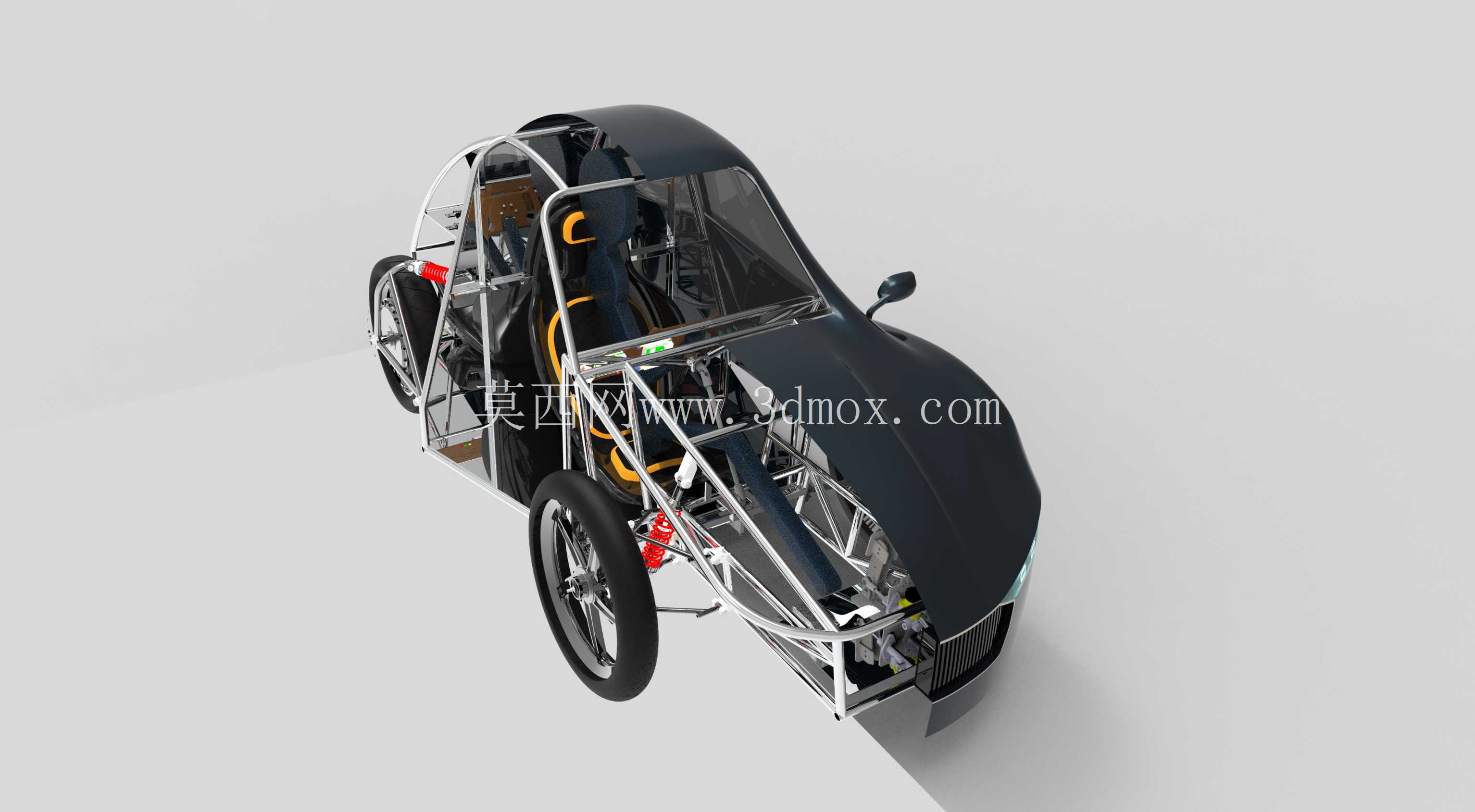

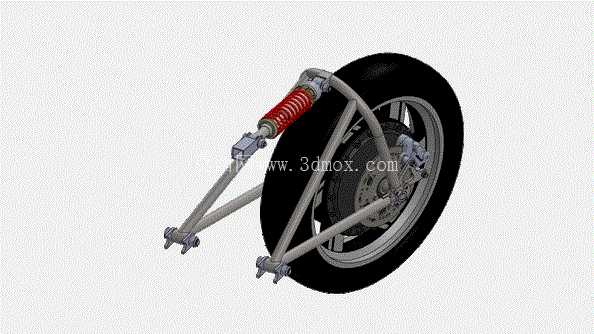

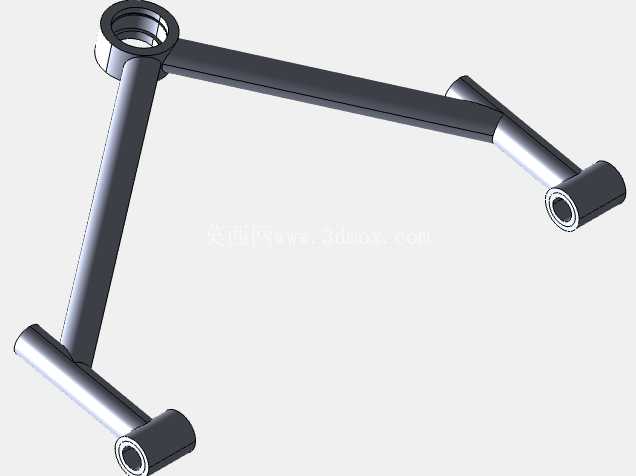

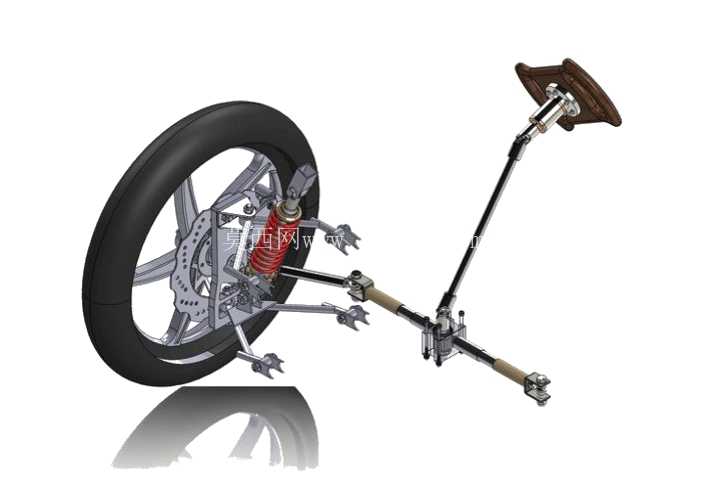

这套结构针对小型单座竞速赛车开发,核心覆盖行驶系统中最影响操控表现的两大模块,适配非铺装路面短道竞速、场地绕圈赛两类核心使用场景,可直接用于学生方程式赛事的整车搭建参考,也能为小型轻量化电动跑车的底盘开发提供结构参照。从安装边界来看,整套结构完全适配钢管桁架式车架的安装点位,前舱预留的安装孔位与车架主环、前防撞环的钢管间距完全匹配,不需要额外切割修改车架主体结构,轮距设定控制在1200mm到1250mm区间,前轮最大转角达到32度,满足狭窄赛道的最小转弯半径要求,转向机安装位距离前轴中心线的距离控制在180mm,避免转向拉杆与悬架摆臂在极限跳动时发生运动干涉。悬架部分采用不等长双叉臂结构,上下摆臂的长度比经过反复运动校核,前轮在上下跳动80mm的行程范围内,轮距变化量控制在6mm以内,外倾角变化梯度设定为每跳动10mm变化0.3度,既保证过弯时轮胎接地面积最大化,又不会在直线行驶时造成轮胎异常磨损。减震器安装位采用倾斜布置方案,与水平面夹角保持28度,配合螺旋弹簧的刚度匹配,可在车辆飞跃落地时提供足够的缓冲行程,同时侧倾刚度设定满足1.2g侧向加速度下侧倾角不超过4度的操控要求,所有摆臂的铰接点都采用杆端关节轴承连接,消除装配间隙带来的转向虚位,同时方便后期维护时快速调整四轮定位参数。转向系统部分采用齿轮齿条式转向机,传动比设定为12:1,方向盘转动总圈数为2.4圈,从最左到最右的转向行程完全匹配前轮最大转角,转向拉杆的长度经过优化,在全行程范围内不会与刹车管路、减震弹簧发生剐蹭,转向柱采用两段式万向节连接,可适配不同驾驶坐姿的方向盘位置调整,同时预留了快拆方向盘的安装接口,满足赛事安全规则要求。设计过程中同步完成了多轮运动仿真校核,分别模拟了车轮极限跳动、最大转角、制动点头、加速抬头等多种工况下的部件运动轨迹,逐一排查了所有硬点位置的干涉风险,同时对摆臂、转向节等受力部件进行了强度校核,在3g纵向减速度、1.5g侧向加速度的极限载荷下,部件最大应力低于材料屈服强度的60%,兼顾轻量化与结构可靠性。整套结构的管线布置也做了同步规划,刹车油管、轮速传感器线束都沿着摆臂和车架钢管的走向预留了固定卡扣位,避免行驶过程中管线晃动被运动部件磨损,轮毂单元选用标准赛事规格的轻量化轮毂,配合四活塞刹车卡钳的安装位,可直接适配13寸赛事光头胎与雨胎,不需要额外修改转接法兰。从装配逻辑来看,整套结构可以分成前悬架总成、转向机总成、转向柱总成三个模块单独预装,再整体合装到车架上,每个模块的连接螺栓都采用统一规格的高强度螺栓,减少现场装配时的工具更换频次,所有铰接点的润滑脂加注口都预留了易操作的位置,不需要拆卸周边部件就能完成日常维护保养的润滑作业。
