粉尘作业便携空气过滤送风装置结构设计

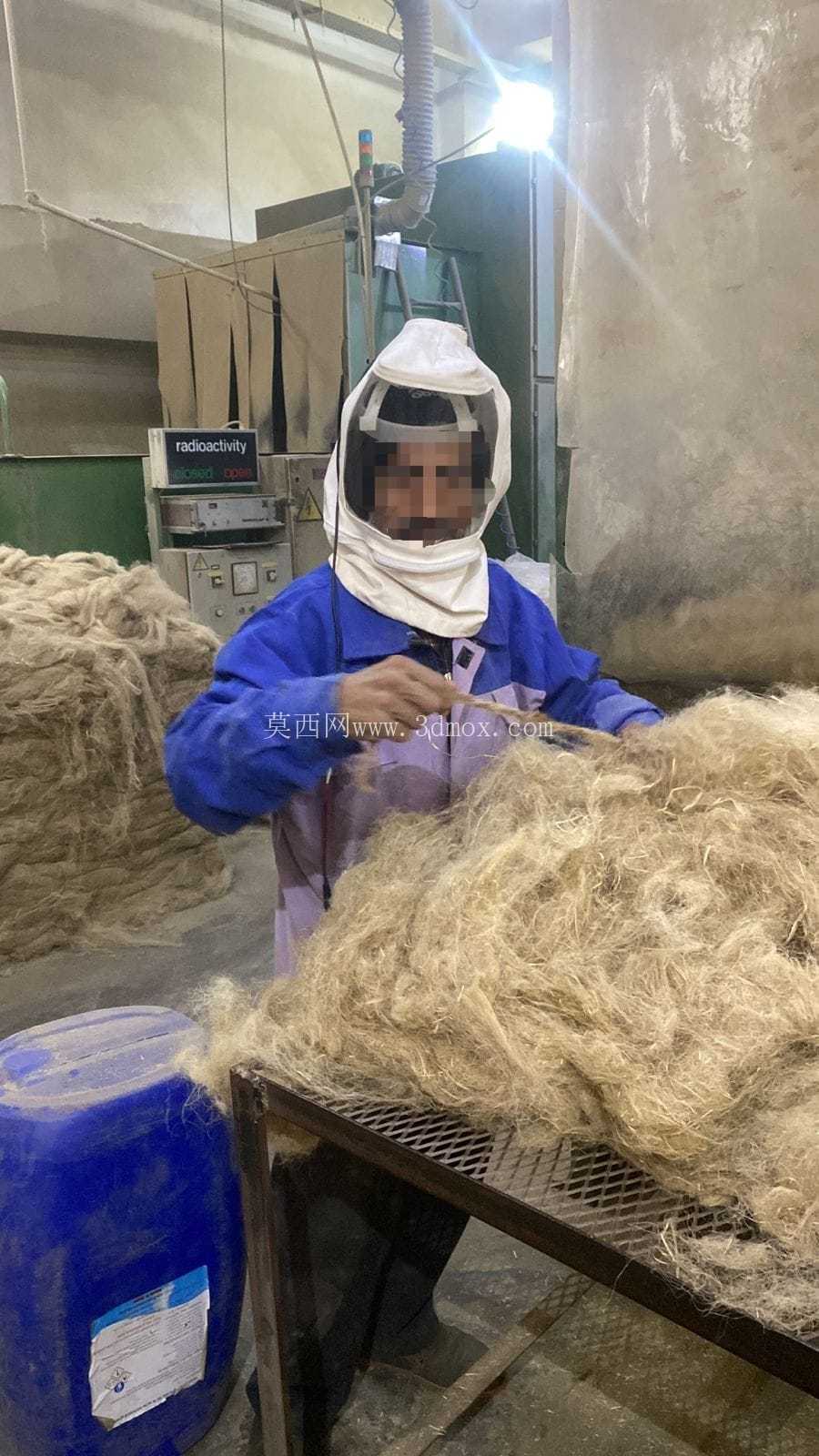

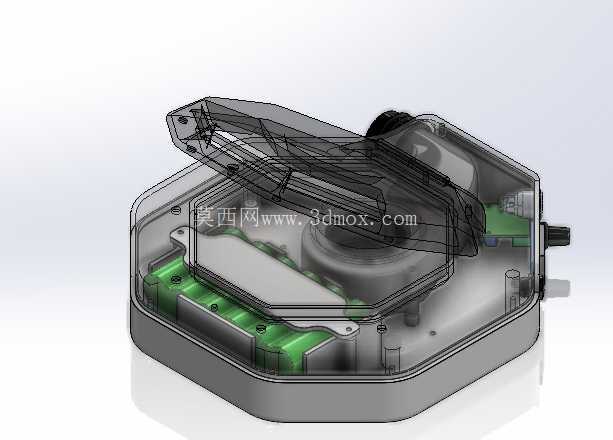

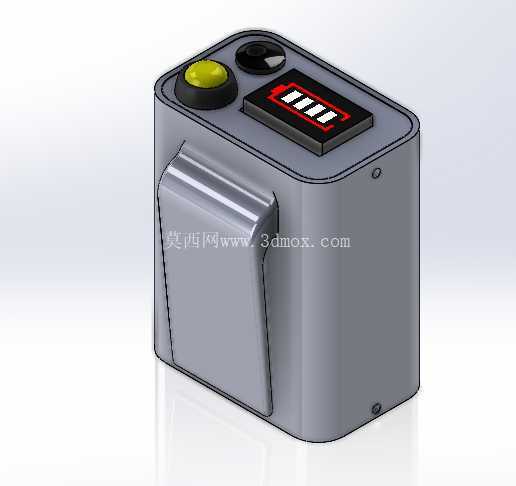

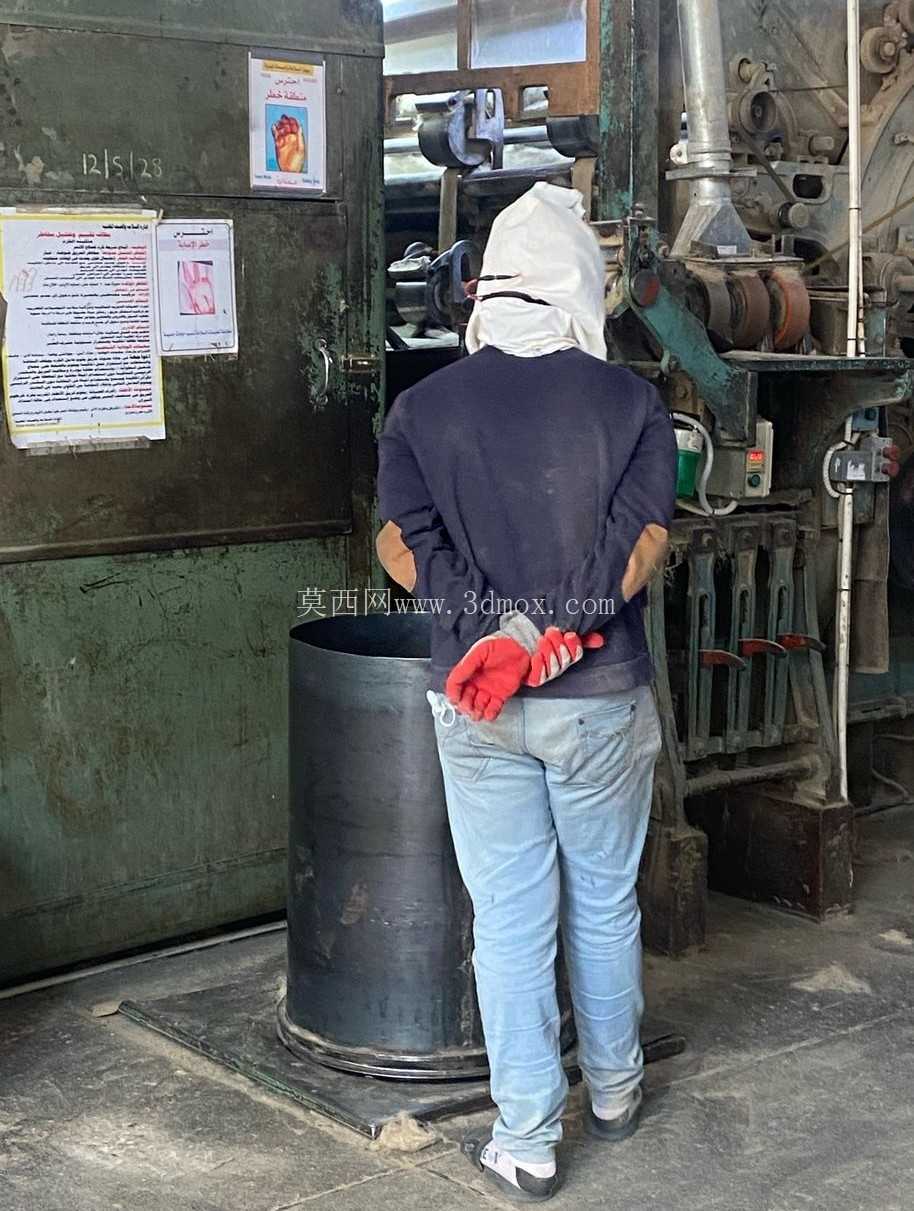

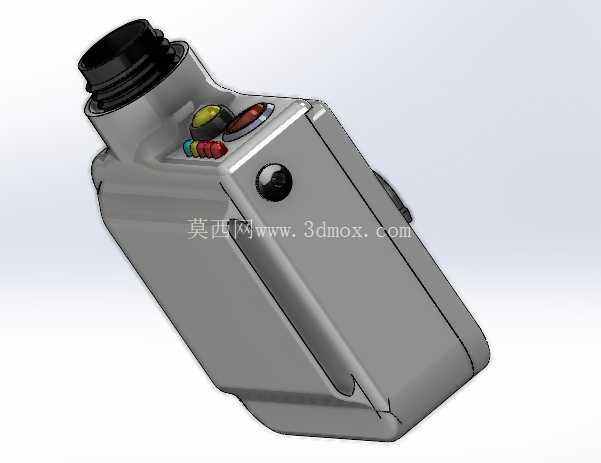

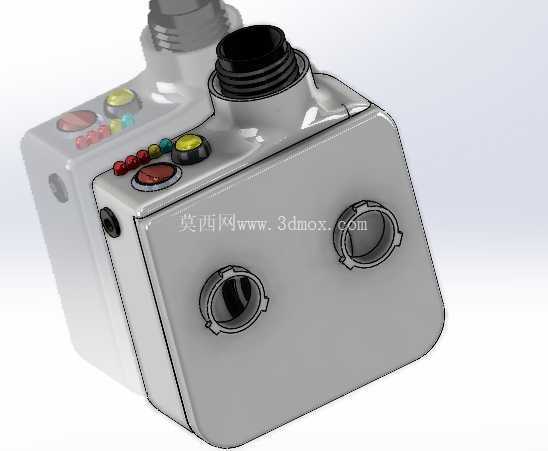

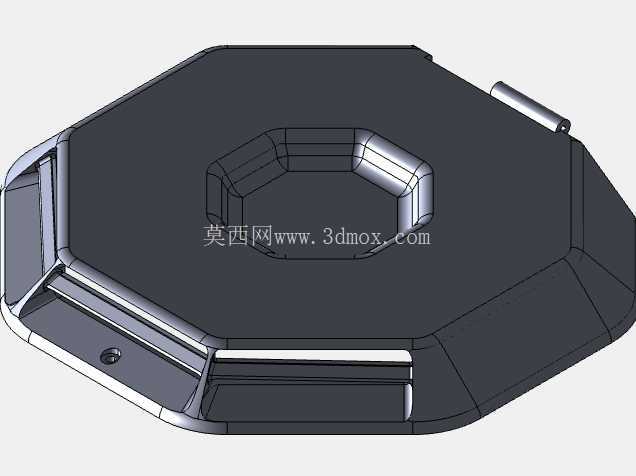

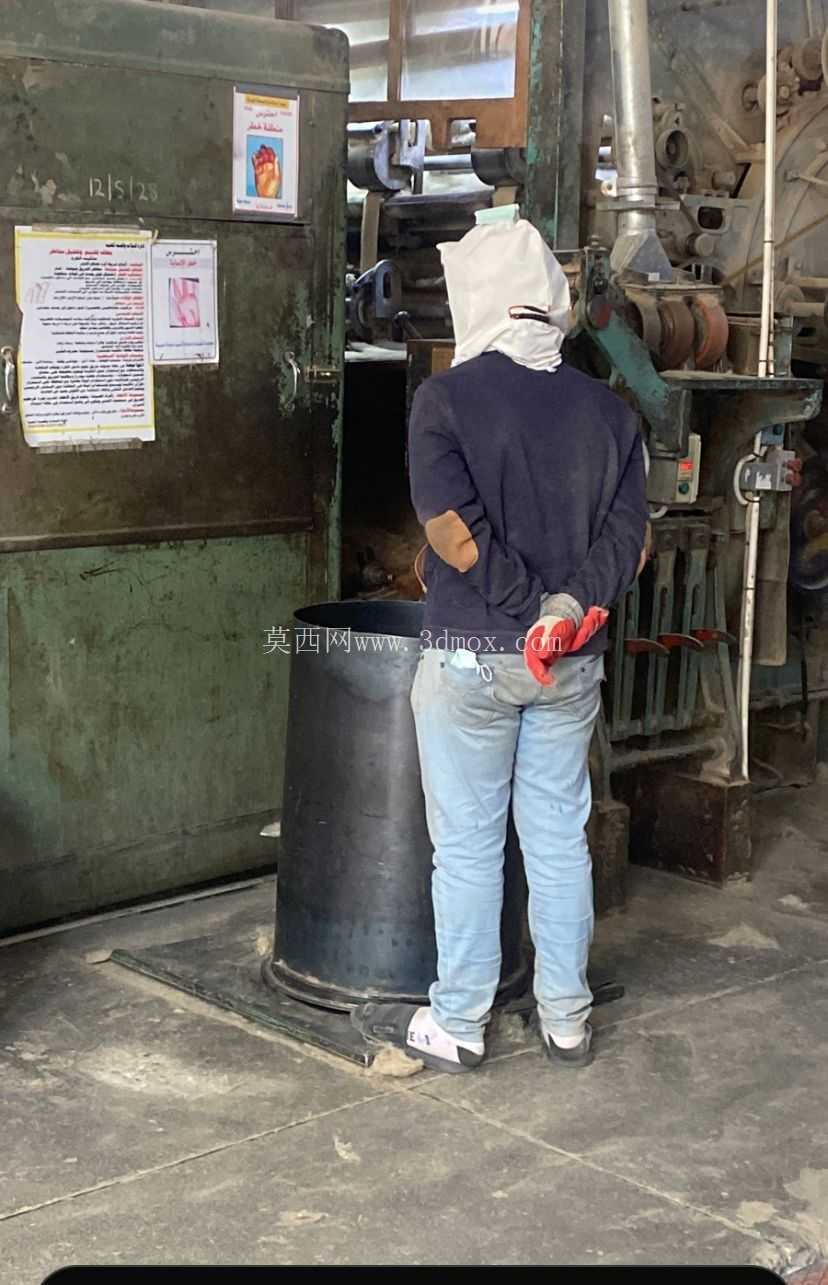

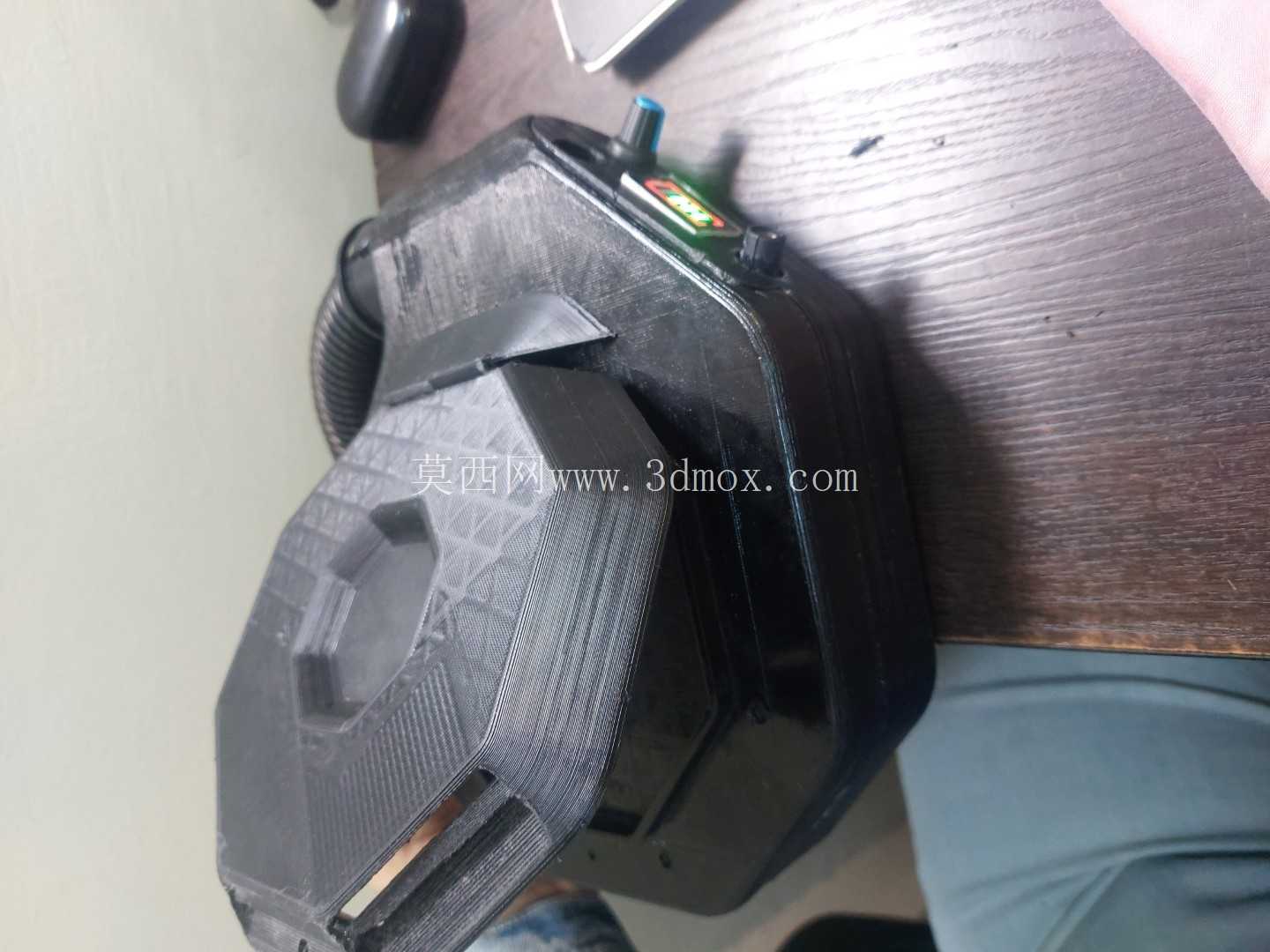

　　在纺织车间、铸件打磨、粉体投料这类高浓度亚微米粉尘弥散的作业场景中，传统自吸式防尘口罩长期佩戴会带来呼吸阻力大、面部贴合处闷汗积湿、滤材容尘量不足导致有效防护时长缩短等实际问题，一线作业人员往往因佩戴舒适度差随意调整口罩位置，反而造成防护失效。这款便携送风过滤装置的核心设计逻辑，就是从主动送风的路径出发，把过滤后的洁净空气持续送到面罩内部，形成微正压环境，既阻挡外部含尘空气从密封缝隙渗入，也能降低使用者的吸气负荷，同时带走面部呼出的湿热废气，改善长时间佩戴的体感。从结构布局来看，装置采用扁平圆角的盒式主体设计，外壳做了半透明可视化处理，日常巡检时不用拆解就能直接观察内部滤材的积尘状态，及时判断是否需要更换过滤元件。

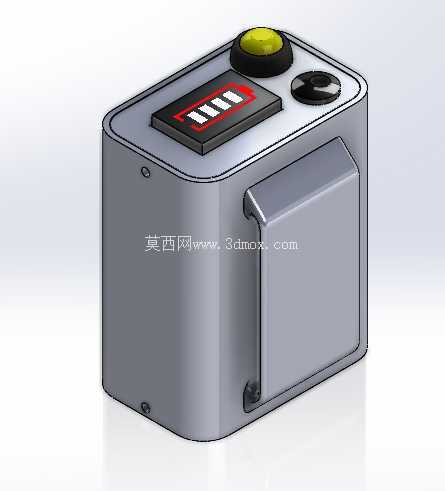

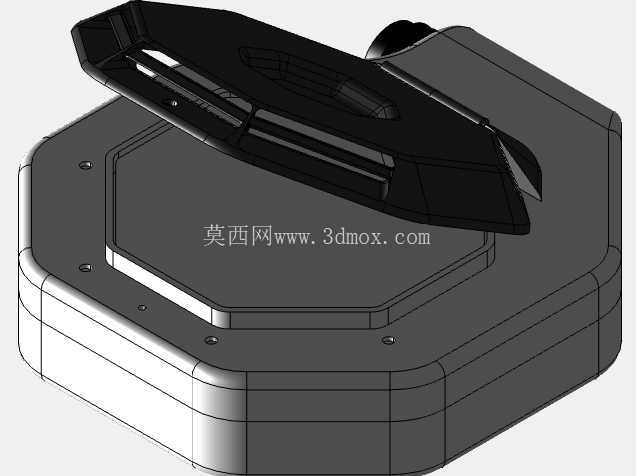

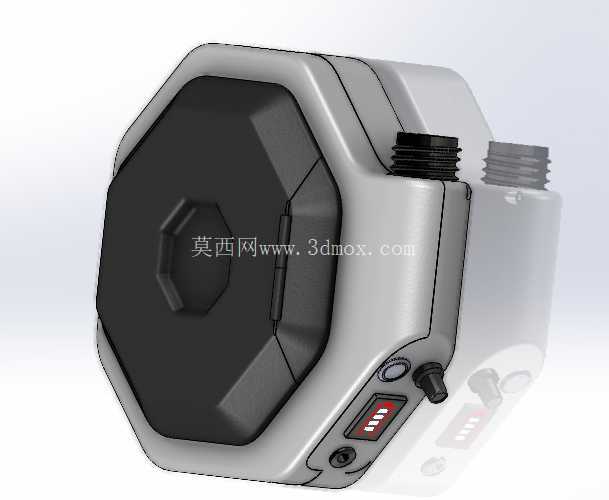

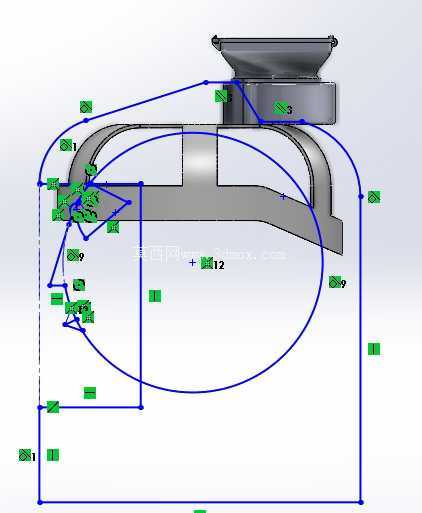

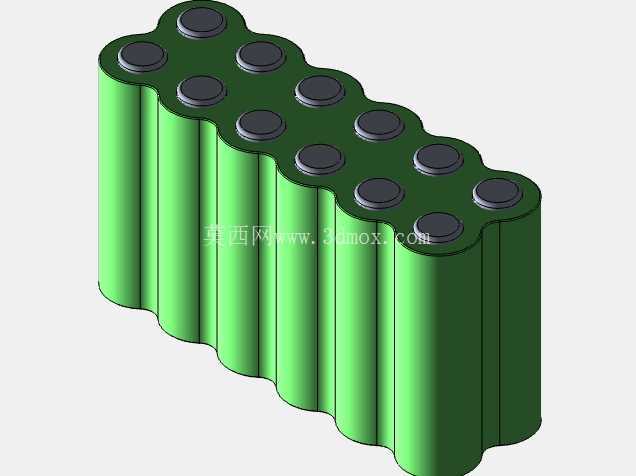

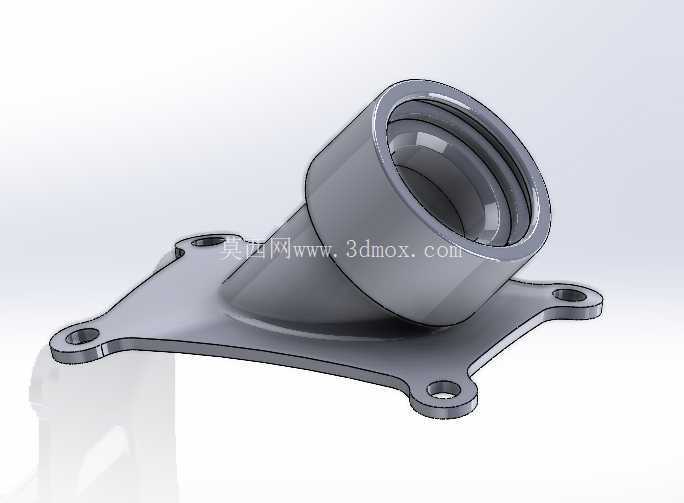

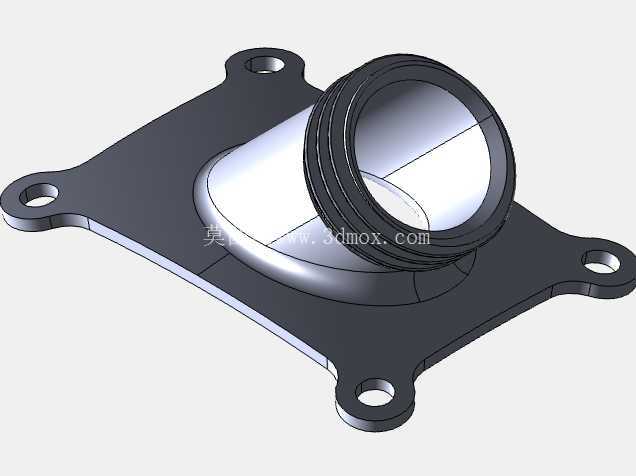

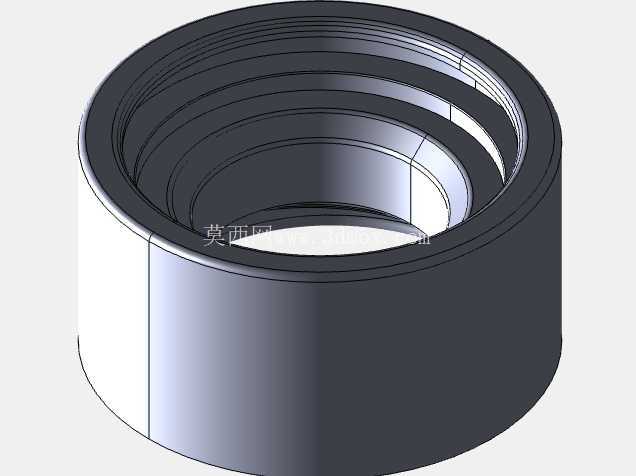

　　内部风道做了渐扩式导流设计，风机输出的气流不会直接冲击滤材局部，而是均匀分散到整个过滤截面，既提升滤材的有效利用率，也能降低气流通过滤层时产生的风噪，避免作业环境中额外增加噪声负担。滤仓采用快拆式卡扣锁紧结构，更换滤材时不需要额外工具，按压卡扣就能掀开上盖，对位放入滤材后扣合上盖即可完成密封，密封边采用嵌入式软胶条，闭合后能保证滤仓周边无漏风间隙，避免未经过滤的含尘空气从旁通路径进入送风段。装置的供电模块布置在主体下侧的独立仓内，和滤仓、风机仓做了物理分隔，避免滤材更换时的积尘、凝露落到供电触点上引发接触不良，供电接口做了下沉式防护设计，日常使用时粉尘不会直接堆积在接口缝隙处。送风出口采用快插式标准接头，可根据不同作业场景的面罩类型更换适配的连接软管，不管是半面罩还是全面罩，都能通过更换接头实现匹配，软管接口处做了防脱倒刺结构，连接后拉扯软管不会出现松脱漏风的问题。考虑到作业人员需要随身佩戴，装置的背部设计了可调节的腰带挂扣结构，挂扣的宽度适配常规工业劳保腰带，挂接后主体重心贴合腰侧，不会在走动、俯身作业时出现晃荡磕碰；整体外形做了全圆角过渡处理，没有突出的尖锐棱角，在狭窄设备间隙作业时不会勾挂衣物、磕碰周边工件。

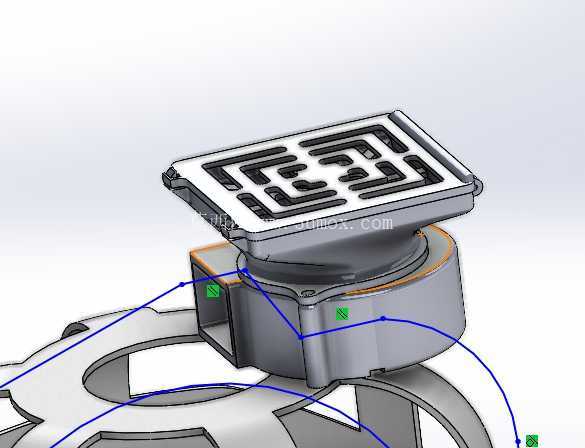

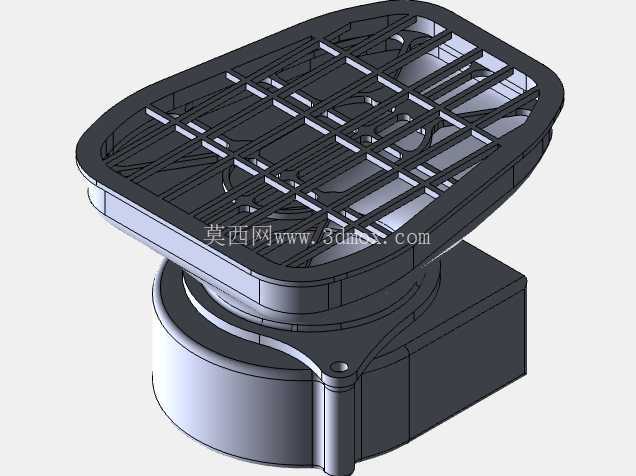

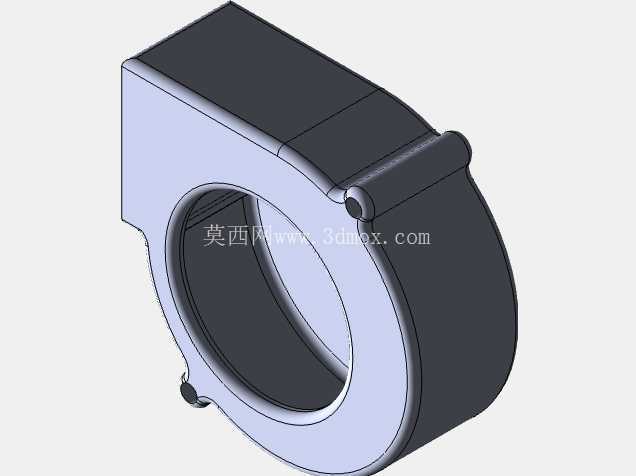

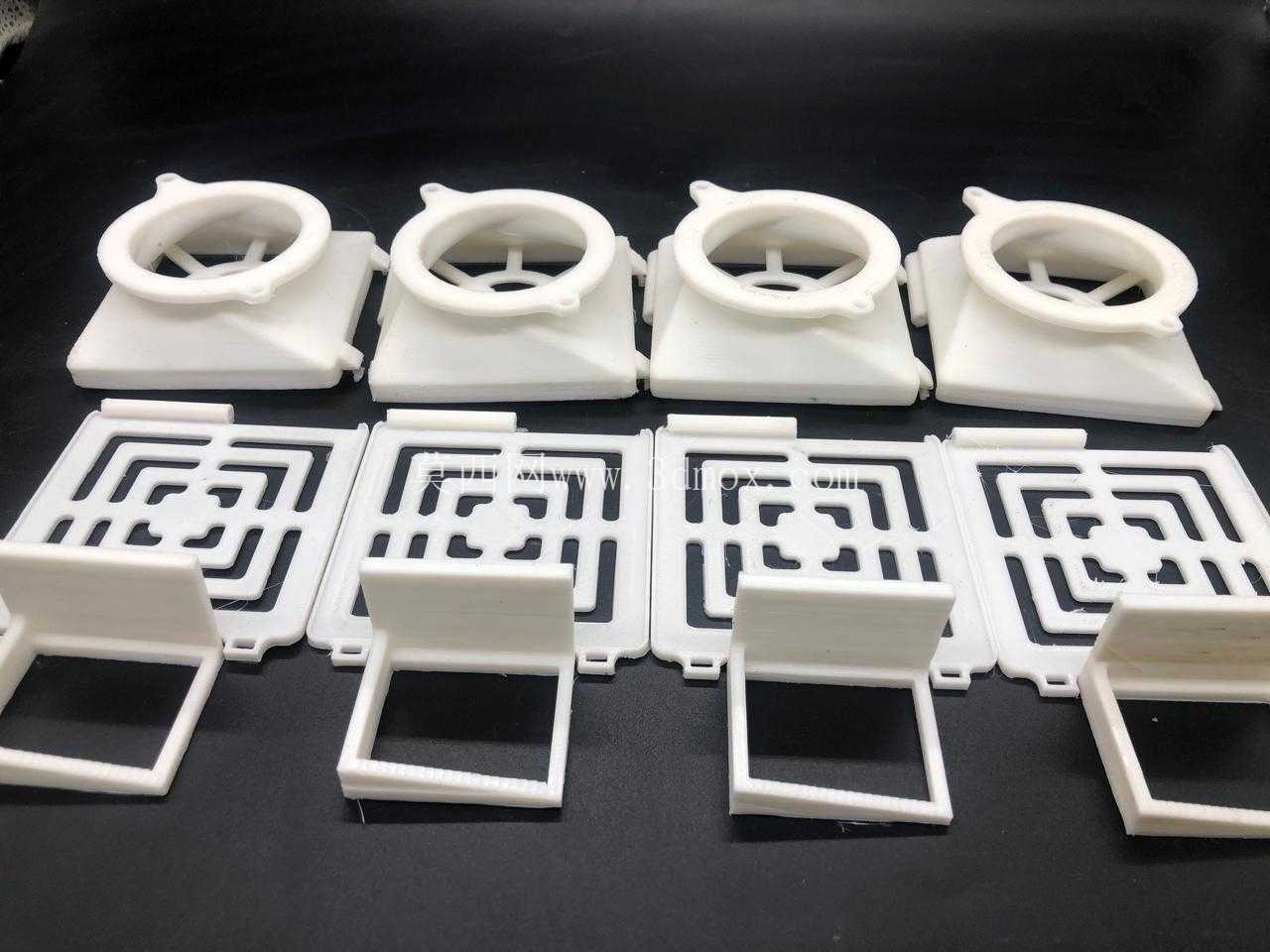

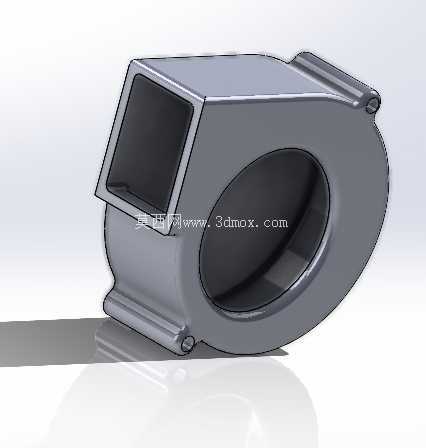

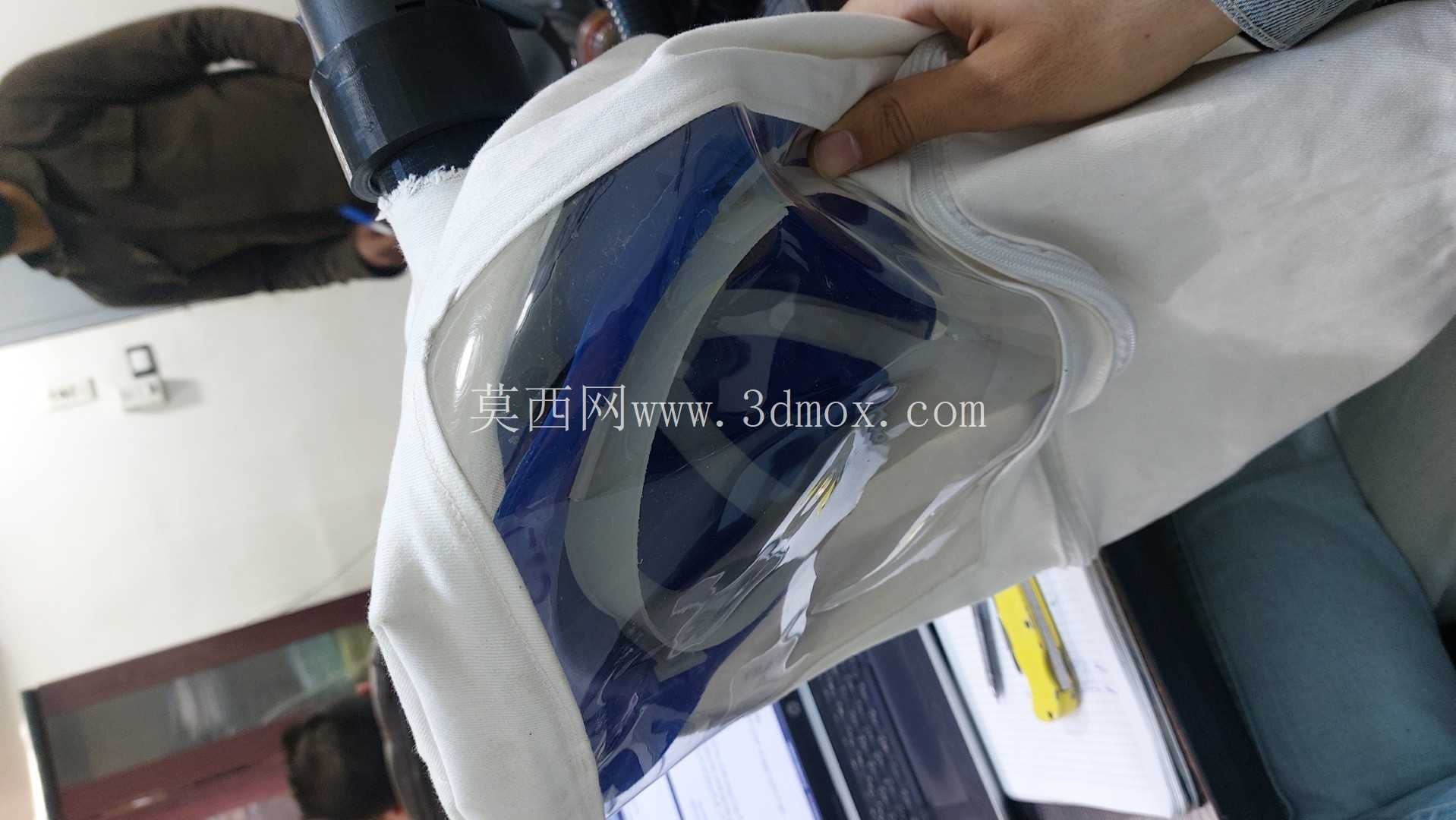

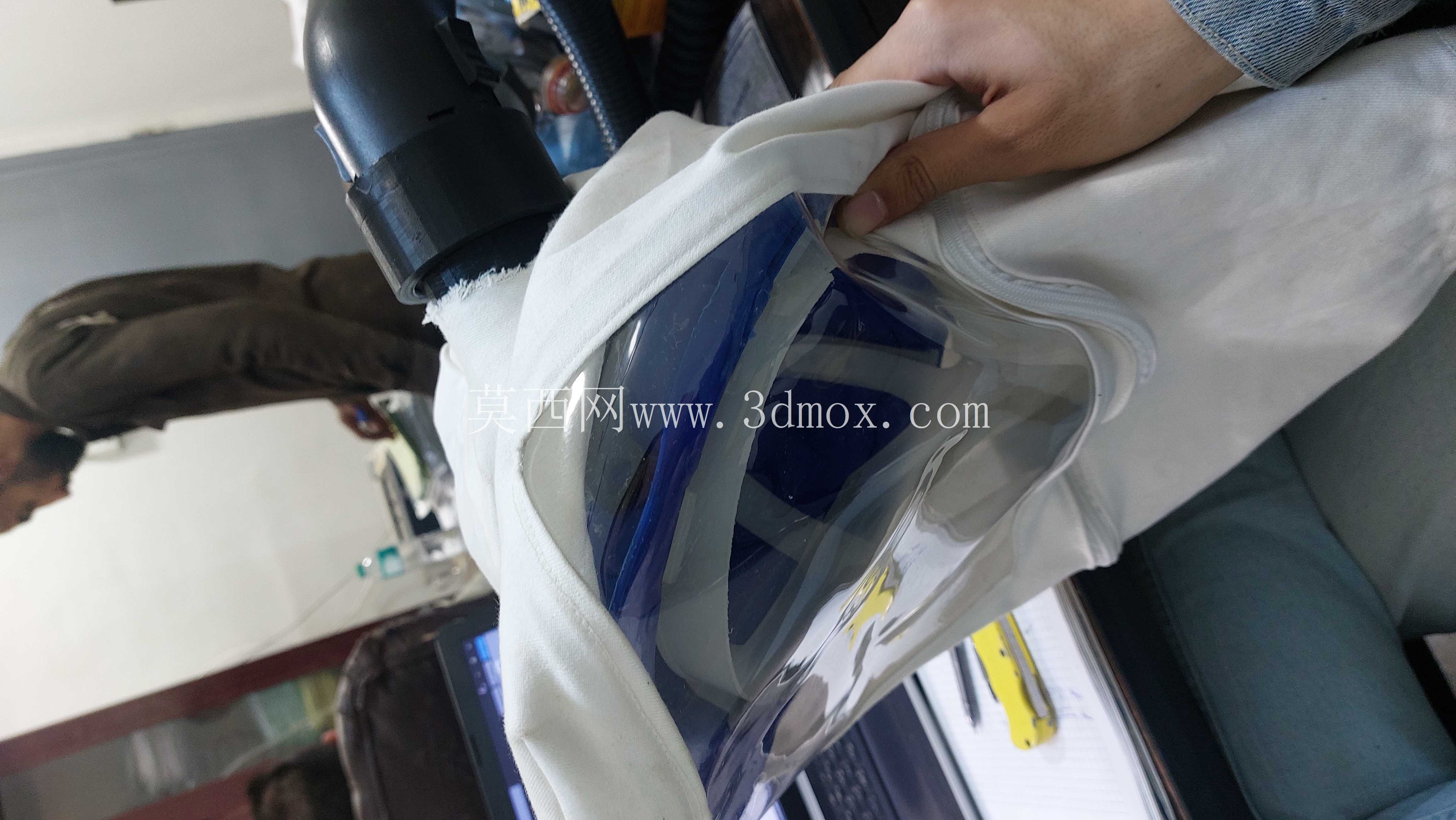

　　装置的进风口布置在主体侧面，进风口处设置了初效挡尘格栅，能先拦截纤维絮团、大粒径粉尘，延长主滤材的使用寿命，格栅采用密排斜向切口设计，既保证进风面积充足，也能避免大颗粒杂物直接被吸入风机叶轮造成卡滞。风机选用低压大流量的离心式风机，叶轮做了动平衡校正，运行时振动量控制在较低水平，佩戴时不会有明显的震感，风机的供电回路做了稳压处理，电池电压下降时也能维持稳定的送风量，不会随着电量降低出现送风不足的问题。在贴合性设计上，装置配套的面罩密封边根据人体面部轮廓做了分区适配，鼻梁处、下颌处的密封胶条厚度做了差异化调整，不同脸型的使用者佩戴时都能保证密封贴合，不会在说话、低头作业时出现缝隙。气流从装置送出后，会沿着面罩内侧的导流槽均匀送到口鼻区域，不会出现直吹面部造成的不适感，呼出的废气则从面罩上方的单向排气阀排出，排气阀采用轻质硅胶阀片，呼气阻力小，且能避免外部含尘空气倒灌。从安装边界来看，装置主体的厚度控制在随身佩戴不突兀的范围，挂接在腰侧时不会影响作业人员弯腰、转身、抬臂操作设备，整体重量做了均衡分配，长时间佩戴不会有明显的下坠感。滤材的容尘量按照常规8小时作业班次的粉尘浓度做了匹配设计，正常工况下一个班次不需要中途更换滤材，降低作业过程中的维护频次。

　　结构设计时充分考虑了可制造性，外壳的上下壳采用止口定位，螺丝孔位做了均匀布置，组装时不需要复杂的对位工装，生产装配效率高；所有内部筋板的厚度均匀，避免注塑成型时出现缩痕、翘曲等缺陷，提升量产时的成品率。电气元件的选型都考虑了工业场景的耐用性要求，开关采用大行程轻触按键，佩戴劳保手套时也能准确操作，按键周边做了防尘密封圈，避免粉尘进入开关内部造成接触失灵。电池仓的触点采用镀金工艺，长期使用不会出现氧化锈蚀，保证供电接触稳定。在实际使用场景中，作业人员将装置挂接在腰侧，连接好送风软管和面罩，开启开关后即可获得持续的洁净送风，相比传统口罩，呼吸阻力明显降低，面部不会因为长时间密闭出现闷汗、红疹等问题，尤其适合夏季高温车间、长时间连续作业的岗位使用。装置的整体结构没有易损的突出部件，日常维护只需要定期更换滤材、擦拭进风格栅，不需要复杂的保养流程，适合工业现场大批量配置使用。
