集装箱充气袋配套压合式充气喷嘴结构

做运输包装配套结构设计快十年，经手的集装箱缓冲防护类零件少说也有几十款，这款充气喷嘴是针对集装箱内充气袋填充场景做的适配结构，核心解决的是跨洋运输、长途陆运过程中，集装箱内部货物间隙填充用充气袋的快速充气、密封保压、操作便捷性的实际问题。先从实际应用场景说，集装箱装货时很难做到货物完全填满箱内空间，尤其是零散货物、异形尺寸货品堆叠后，箱门端、货物垛之间总会留几厘米到十几厘米的间隙，运输途中车辆启停、船舶颠簸会让货物移位碰撞，传统的泡沫、木方填充要么适配性差，要么回收成本高，充气袋靠充气膨胀填充间隙，缓冲性能好，收纳体积小，而充气喷嘴就是连接外部气源与充气袋阀体的核心操作部件。

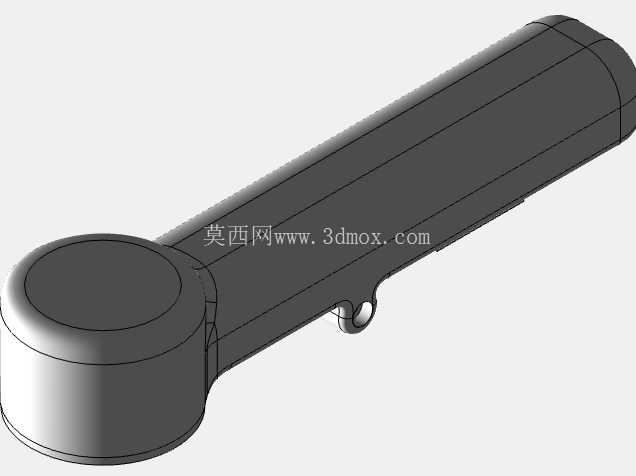

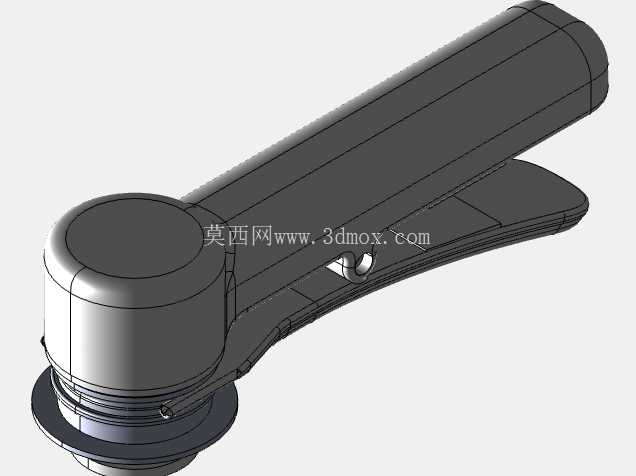

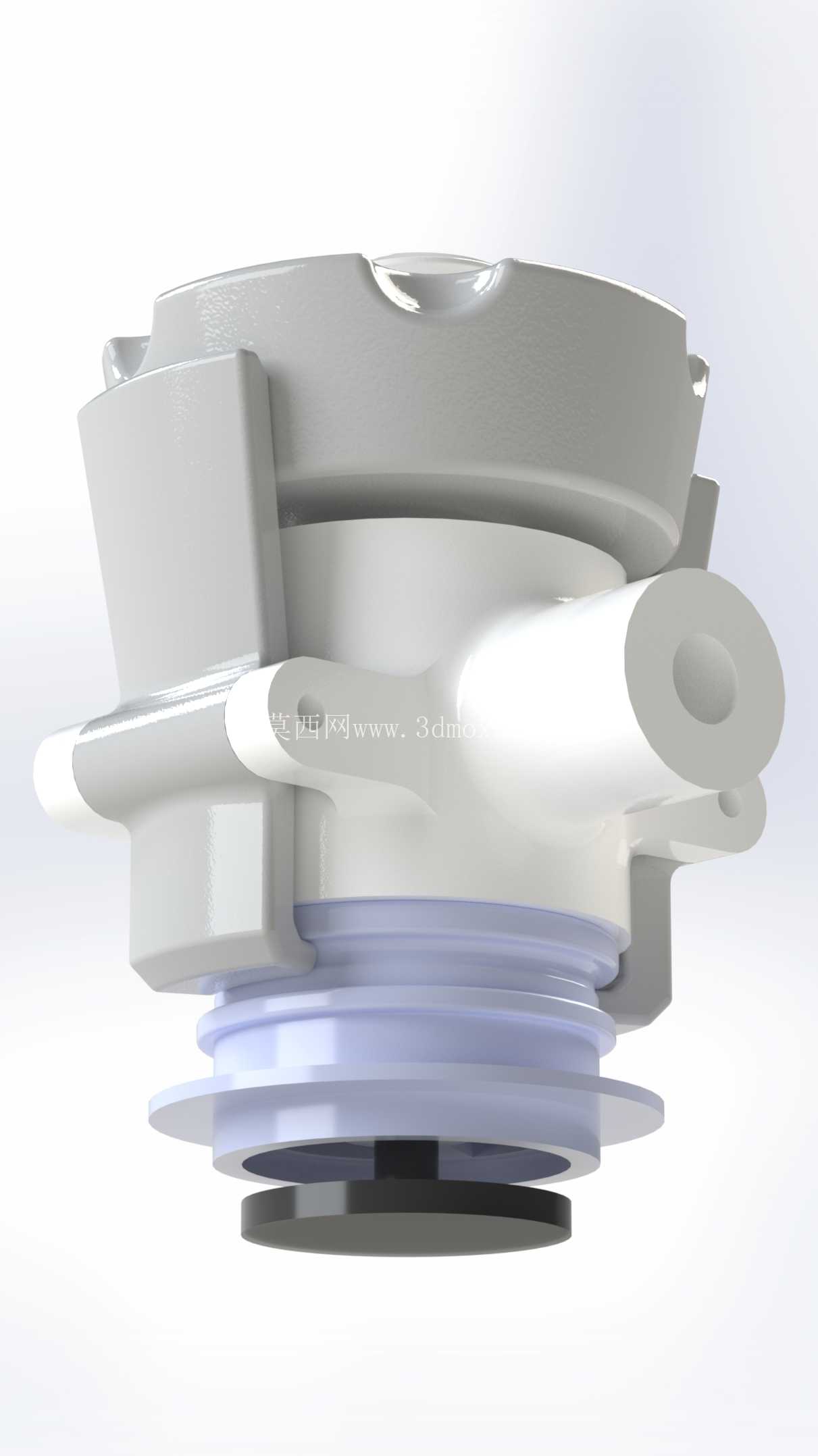

这款喷嘴采用杠杆压合式结构，整体外形做了贴合人手握持的弧度设计，主体筒身长度控制在140mm左右，最大外径38mm，握持段做了内凹的防滑曲面，操作人员带劳保手套也能稳定持握，不会出现充气过程中滑脱的问题。下端的对接端做了阶梯式密封结构，和充气袋阀体对接时，压下杠杆手柄就能带动内部的密封压头下行，压合住阀体的进气口密封面，不需要额外的螺纹旋合或者卡扣对位，对准阀体接口压下手柄就能完成密封对接，相比传统的螺纹旋接式气嘴，操作效率能提升60%以上，尤其是在装货现场嘈杂、操作人员动作频繁的场景下，不需要精准对位就能完成对接，能大幅减少单箱充气的操作时间。

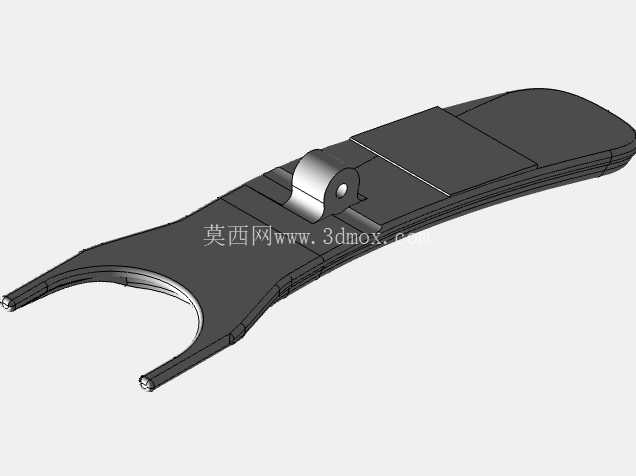

设计的时候特意考虑了现场气源的适配性，喷嘴上端的进气接口做了通用的快插接头兼容结构，能适配车间常见的8mm、10mm气管快插接头，不需要额外转换接头就能直接连接现场的压缩空气气源。内部的气路做了等径通腔设计，通径做到了8mm，充气时的气阻比传统小通径气嘴低40%左右，给常规规格的1000*2000mm充气袋充气时，充满时间能控制在8秒以内，不会因为气路狭窄拖慢装货节奏。杠杆手柄的铰接位置做了限位结构，压合到位后手柄会和主体筒身贴合，不会因为充气过程中的气压反冲导致手柄弹开，铰接轴采用不锈钢材质，配合铜质衬套，在港口、物流仓库这类高湿度、多粉尘的场景下长期使用也不会出现锈蚀卡滞的问题。

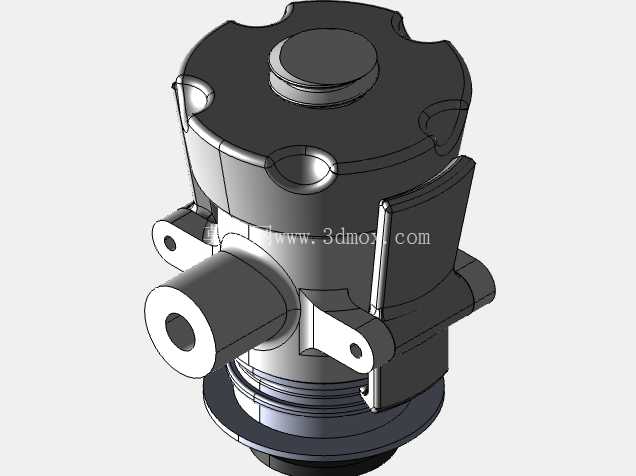

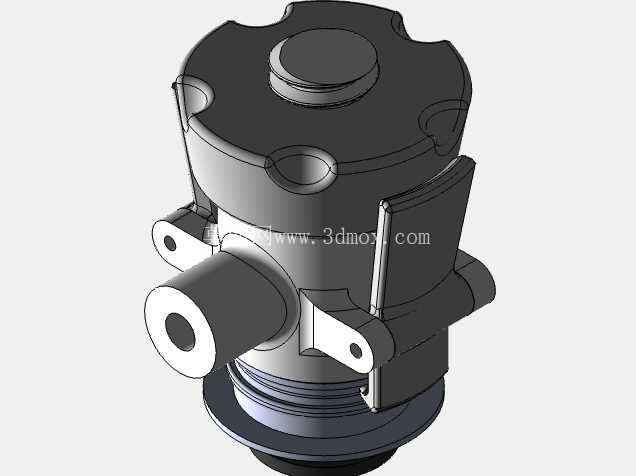

安装边界这块，喷嘴下端的对接压头做了浮动设计，有3mm的径向浮动量，就算操作人员对接时和阀体有小角度的偏斜，压合后浮动压头也能自动贴合阀体密封面，不会出现漏气问题。压头前端的密封件采用耐磨损的丁腈橡胶材质，硬度控制在邵氏65度，既保证密封时的贴合度，又能承受上千次压合摩擦不会出现开裂掉屑。主体结构采用增强尼龙加纤材质，整体重量控制在180g左右，操作人员长时间手持操作也不会出现手部疲劳，同时材质本身的抗冲击性能好，就算现场不小心掉落在水泥地面上，也不会出现壳体开裂的问题。

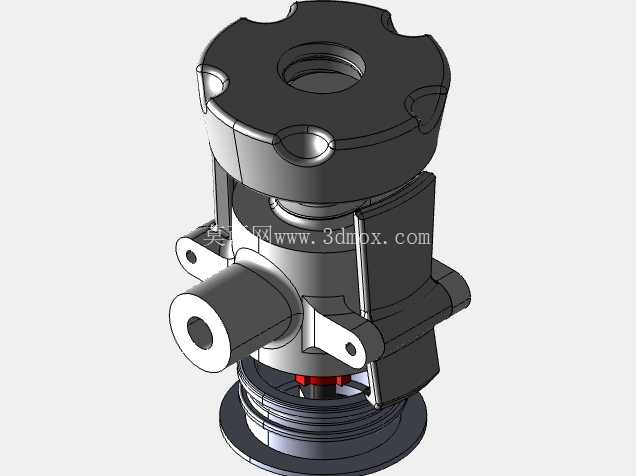

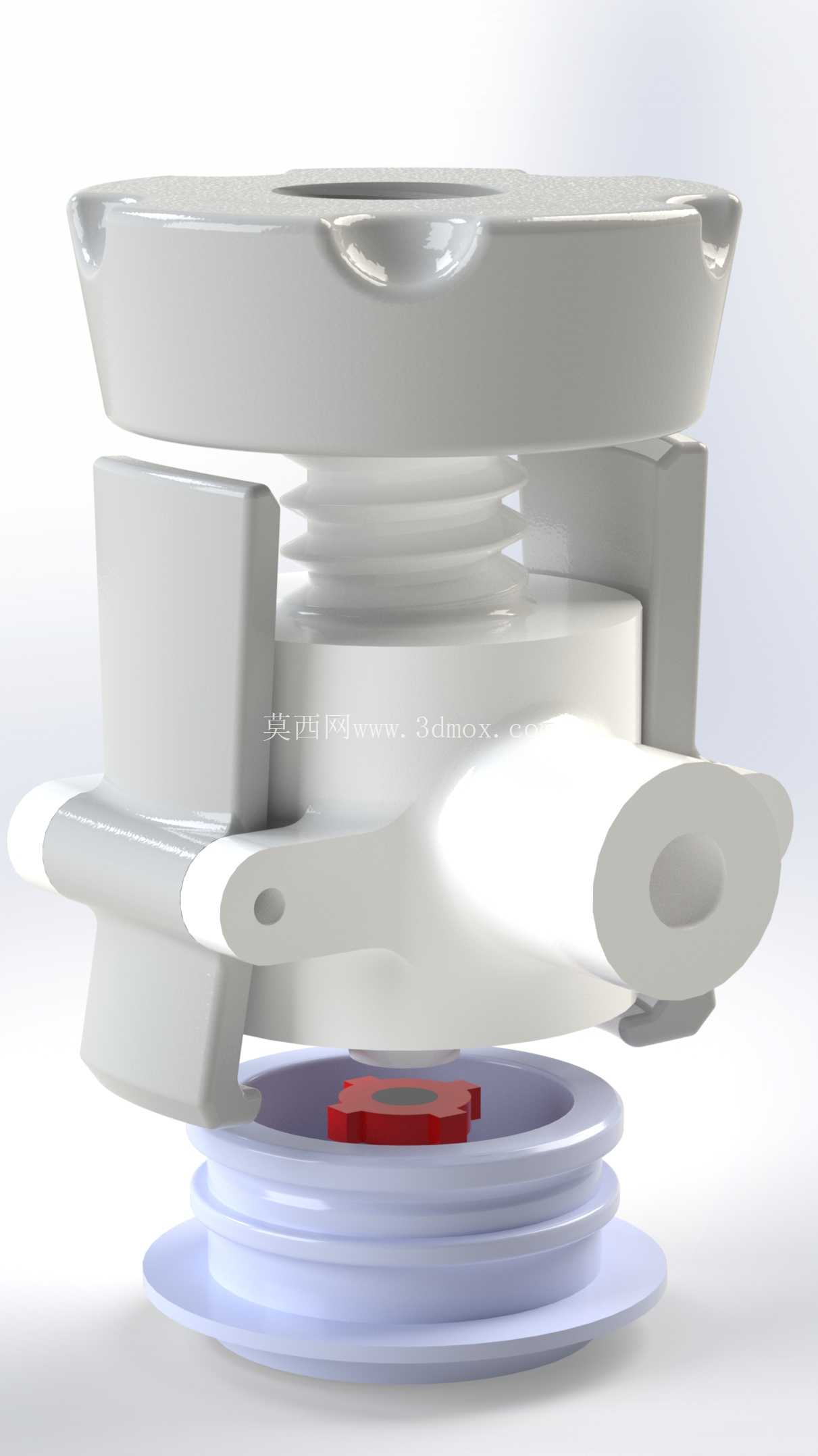

实际使用时，操作人员只需要手持喷嘴将下端对准充气袋的阀体接口，压下杠杆手柄，此时内部压头压紧阀体密封面，同时顶开阀体的单向阀芯，气源的压缩空气就会通过喷嘴内部气路充入充气袋内部，当充气袋压力达到设定值（一般是0.02MPa左右），操作人员只需要抬起杠杆手柄，喷嘴压头上行，充气袋阀体的单向阀芯自动复位密封，就可以直接移走喷嘴完成充气，整个过程不需要额外的密封操作，也不会出现拔嘴时漏气的问题。另外在喷嘴的压合位置还做了红色的密封压环指示，压合到位后红色压环会和阀体端面齐平，操作人员一眼就能判断是否对接到位，避免因为压合不到位出现充气时漏气的问题。

从结构设计的细节来看，这款喷嘴没有多余的复杂结构，所有零件都采用易加工的常规结构，主体壳体可以通过注塑成型，内部金属零件都是常规的车削件，量产时的成本控制优势明显，后期维护也很方便，密封件磨损后只需要拆开前端压头更换密封胶圈即可，不需要整体更换喷嘴，能降低物流现场的耗材使用成本。针对低温运输场景，密封件还可以更换为耐低温的硅橡胶材质，在零下20度的冷链运输仓库环境下也能保持密封弹性，不会出现低温硬化漏气的问题。
