双工位衬套压装液压机结构设计

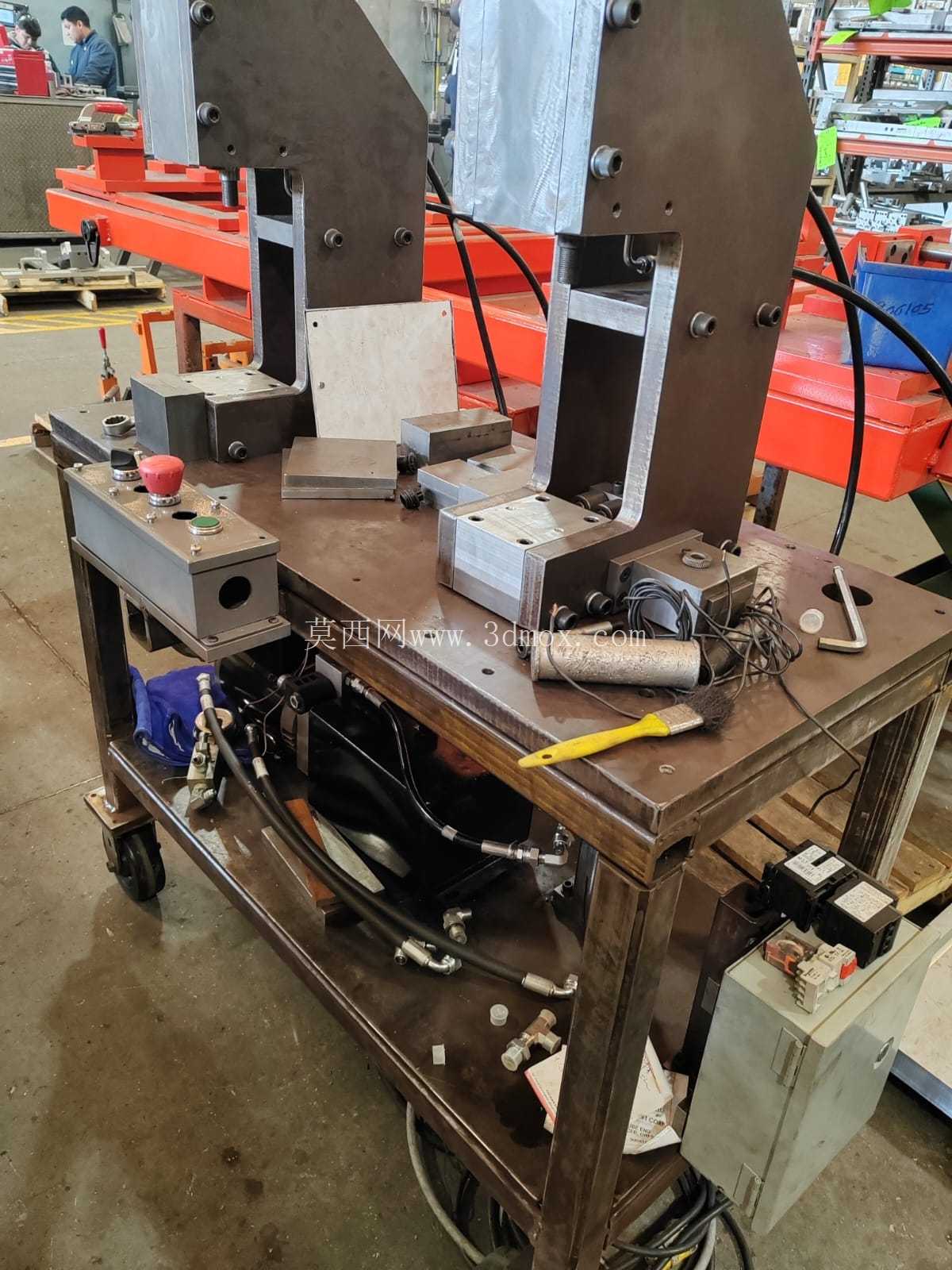

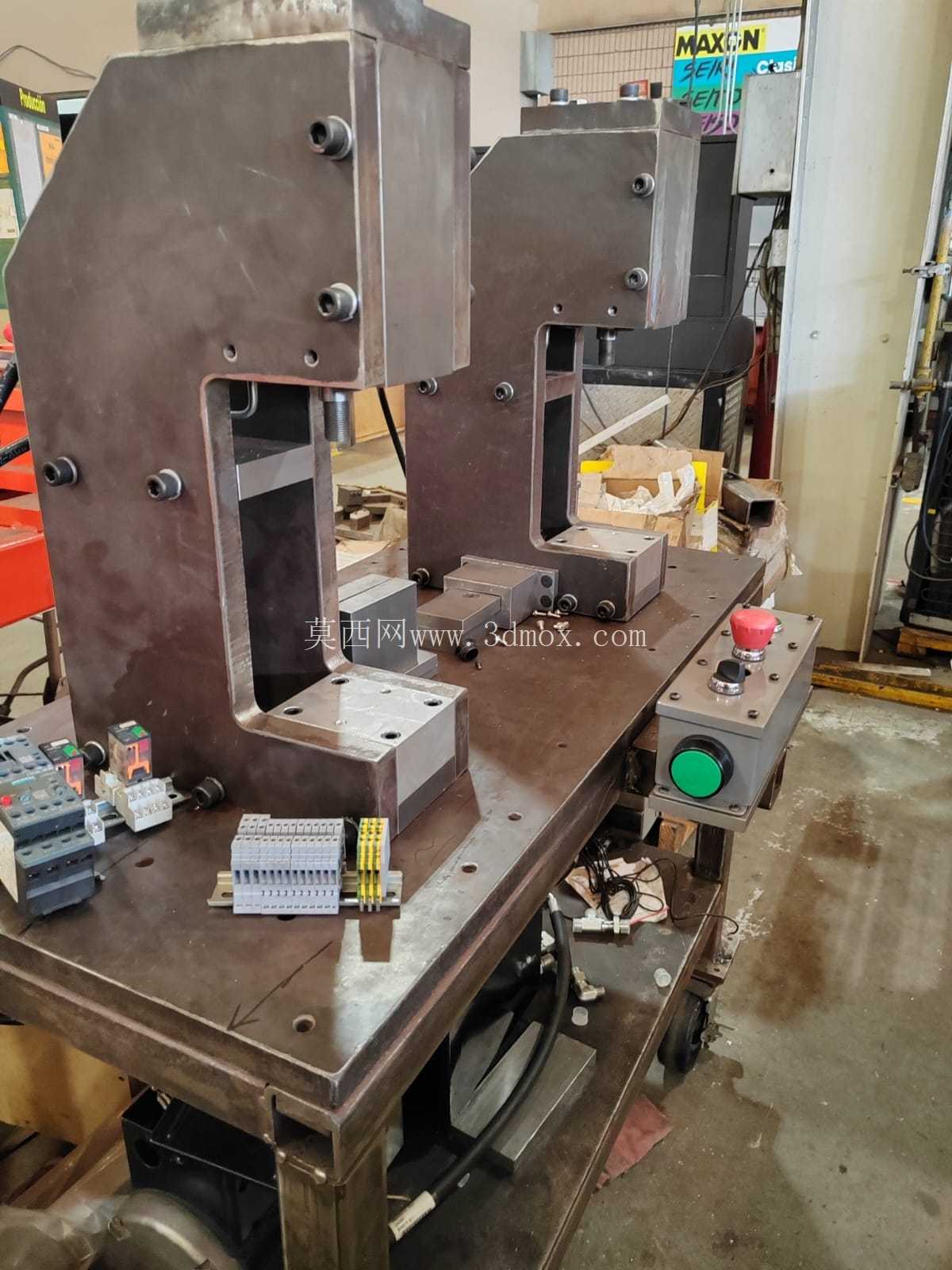

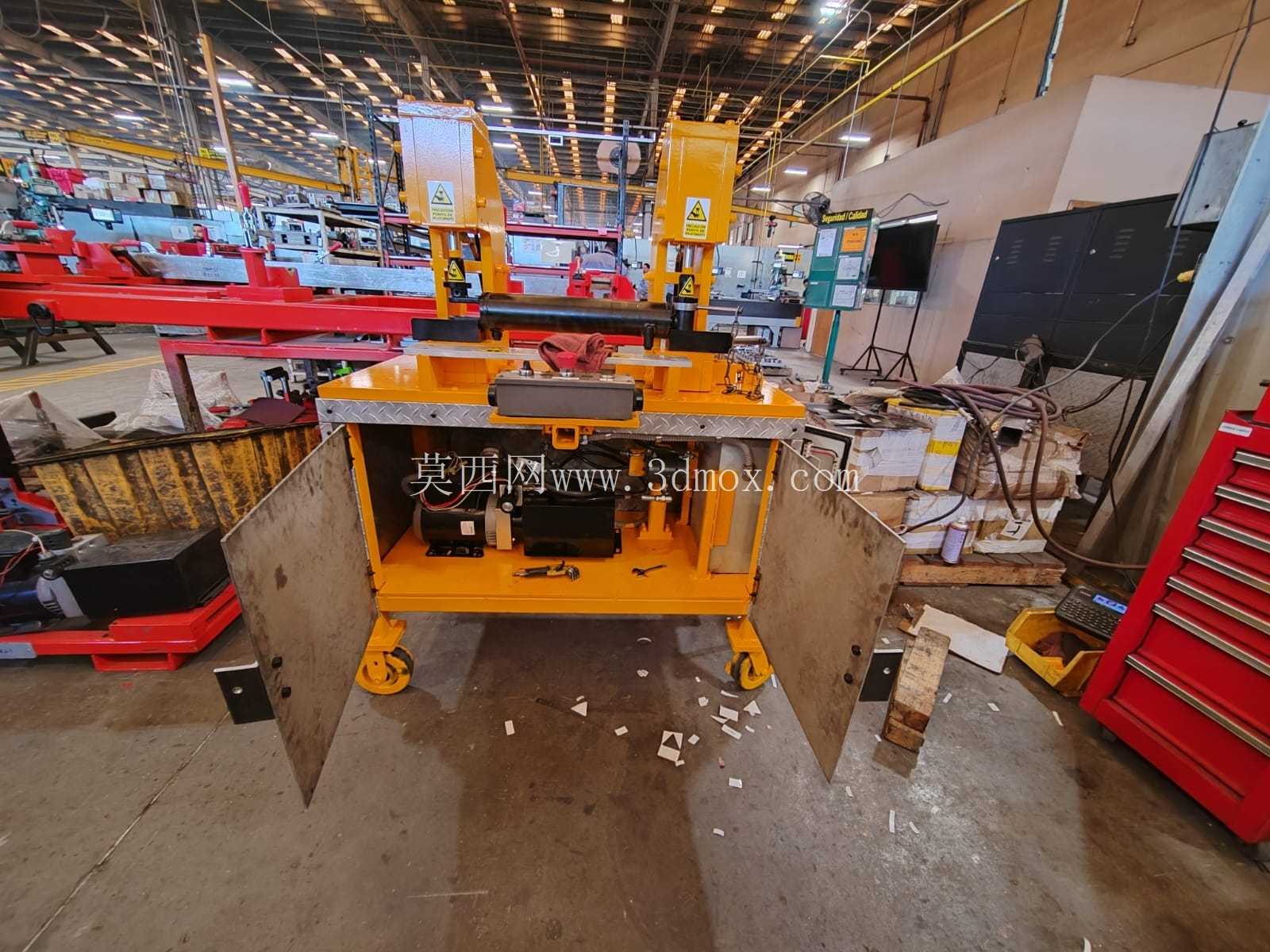

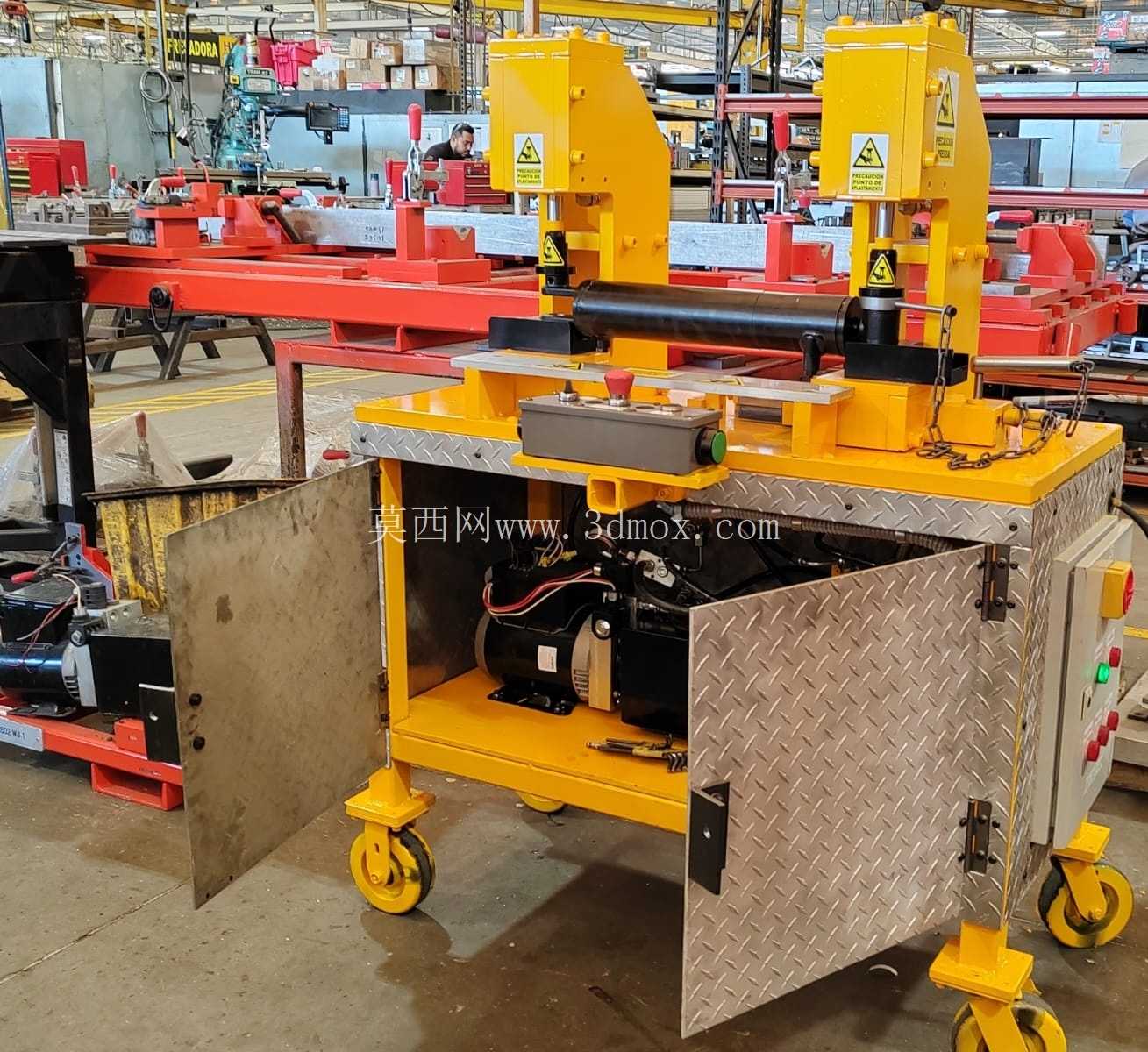

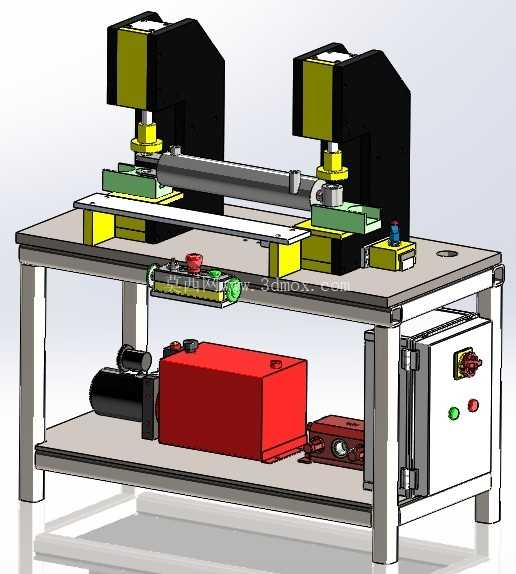

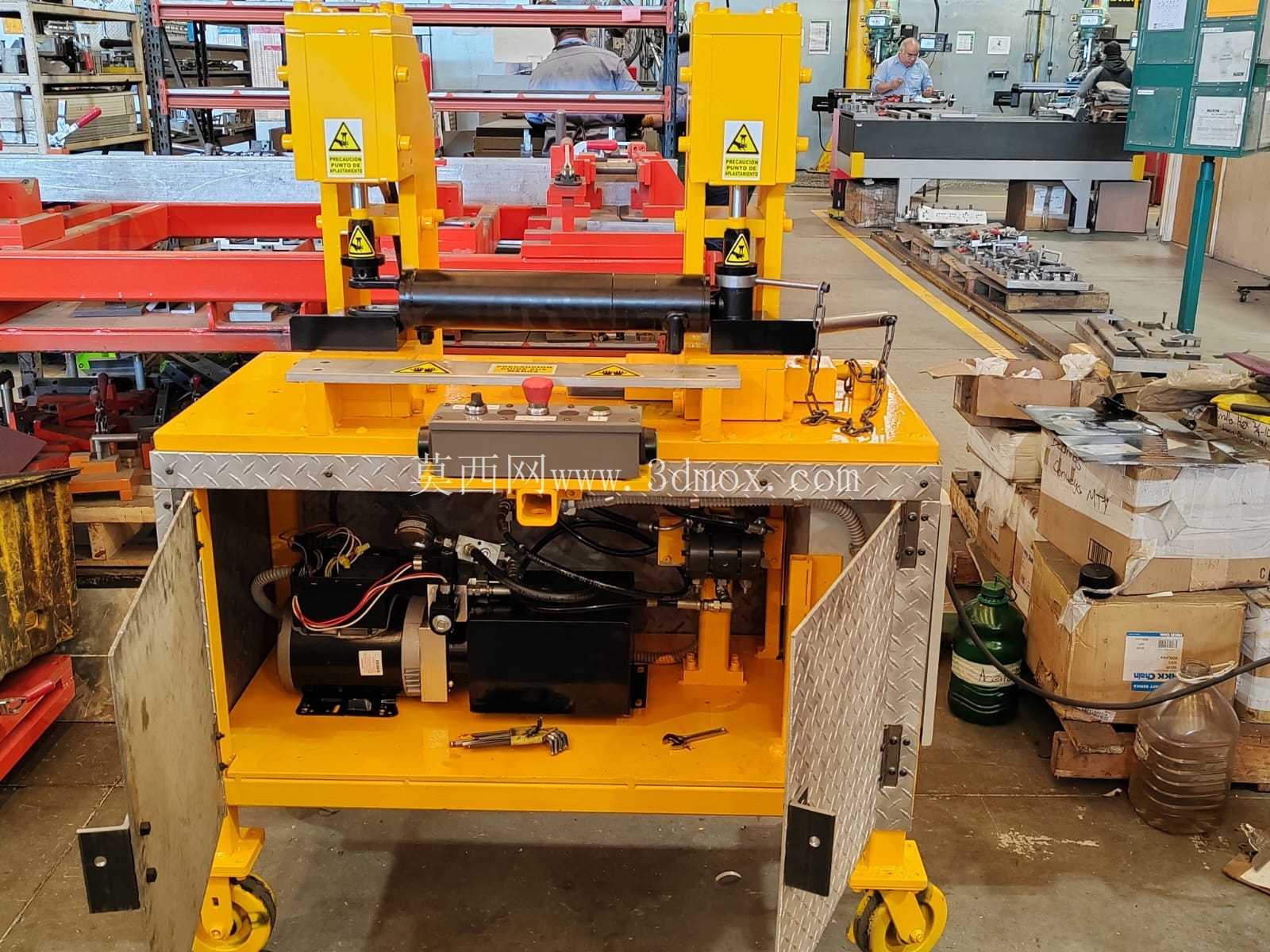

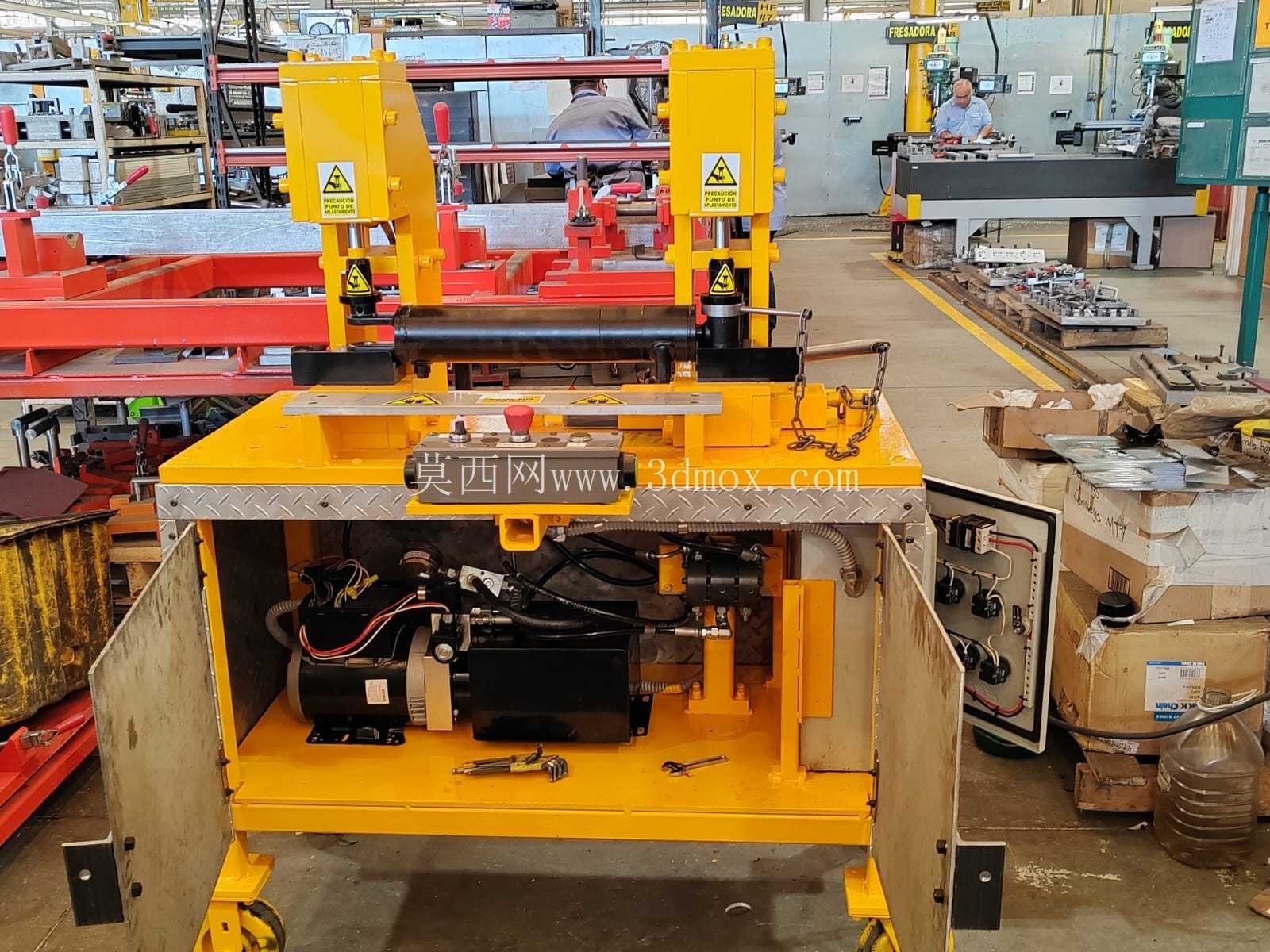

这款双工位衬套压装设备，主要面向汽车零部件、通用机械配件的衬套过盈压装工序，在汽配维修车间、中小批量零部件加工产线、设备维保站点都有明确的应用场景，尤其适配需要同时完成两个衬套同步压装的工件，能有效规避单工位压装带来的工件偏载、衬套压入倾斜、装配同轴度超差等常见问题。从结构布局来看，设备采用移动式带脚轮的框架式机身设计，底部配置四个带刹车的万向脚轮，同时配套可伸缩的支撑调平脚座，转场作业时可以直接推动设备在车间内移动，固定工位作业时降下支撑脚即可抵消压装作业的反作用力，避免机身晃动影响压装精度。上部压装执行单元采用两个对称布置的C型压装臂，每个压装臂独立配置液压驱动压头，压头行程范围内配置安全警示标识与硬限位结构，防止压头超出行程损坏工件或设备本体；两个压头之间的工件定位台采用可调式定位结构，可以根据不同长度、不同直径的衬套安装工件调整定位块位置，适配多规格工件的压装需求，无需更换整套工装就能完成小批量多品种的衬套压装作业。液压系统采用分流阀设计的液压回路，能保证两个压头的下压速度、输出压力保持同步，避免两侧压装力不均导致的衬套压入偏斜，液压站集成在机身下部的封闭柜体内，柜体采用花纹钢板做柜门，既可以防护液压站、电气元件不受车间铁屑、灰尘的侵蚀，也能在设备维护时快速打开柜门完成滤芯更换、油路检查、接线检修等操作。电气控制单元布置在机身前部的操作台上，配置急停按钮、双手操作按钮、压力调节旋钮与状态指示灯，操作逻辑符合压装设备的安全规范，操作人员可以通过按钮控制压头的下压、保压、回程动作，也能根据不同衬套的压装过盈量调整系统压力，保证压装力既满足过盈装配的要求，又不会因为压力过大压裂衬套或者压伤工件基体。从安装边界来看，设备整体宽度控制在1.2米左右，长度在1.5米区间，整机高度不超过1.8米，不需要额外做地基固定，普通车间的硬化地面就能满足安装使用要求，外接三相工业电源即可启动运行，不需要复杂的外部管线配套。在实际使用场景中，这类设备可以完成汽车控制臂衬套、橡胶金属铰接衬套、工程机械销轴衬套的压装作业，相比单柱压力机，双工位同步压装的结构能让工件两侧受力均匀，压装完成后的衬套同轴度更容易保证，减少后续衬套偏磨、早期失效的问题；相比大型全自动压装生产线，这款移动式压装设备的投入成本更低，灵活性更强，既可以用于产线的固定工位，也能推到维修现场完成线下工件的衬套更换压装。设计过程中重点考虑了车间实际使用的痛点：首先是移动性需求，很多维修车间、小批量加工车间没有固定的压装工位，带脚轮带调平支撑的结构解决了设备转场的问题；其次是双压头同步的问题，采用分流集流阀的液压回路，不需要复杂的同步伺服控制就能实现两个压头的动作同步，降低了设备的制造成本与后期维护难度；再者是安全防护设计，压装区域配置安全联锁结构，柜门打开时设备无法启动压装动作，压头运动区域设置警示标识与防护链，防止操作人员误将手伸入压装区域造成伤害；最后是维护便利性，液压站与电气元件都集成在下部柜体内，所有油路、接线都预留了足够的维护空间，日常检查、故障排查不需要拆解大量机身结构，一线维保人员就能完成常规维护工作。设备的工作台面采用防滑花纹钢板制作，台面边缘做倒角处理，避免锋利边角划伤操作人员，台面上预留了T型槽，可以根据需求加装额外的定位夹具，拓展设备的压装适配范围，除了衬套压装之外，也能完成小型零件的压印、校直、简单冲压工序，提升设备的利用率。
