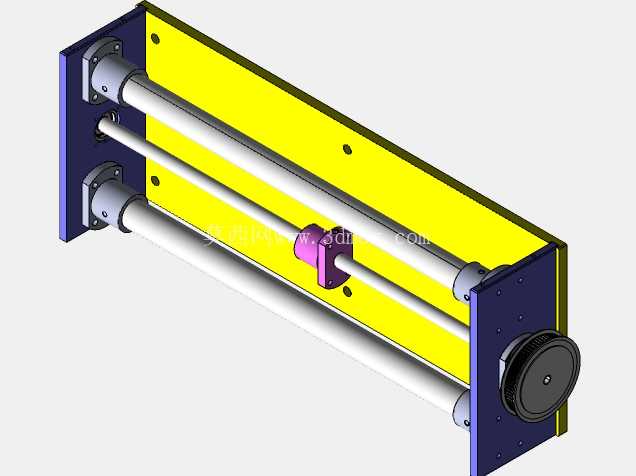

同步带驱动滚珠丝杠线性可调执行机构

这套线性可调执行机构，核心定位是为各类需要精准直线位移输出的工位提供标准化的运动单元，在汽车冲压生产线的物料移送、工位间距微调、工装定位调整场景中适配性极强，也可直接移植到3C电子装配线的点胶、贴片工位，或是包装设备的推料、分料工位作为直线动力输出端使用。整套机构的驱动端采用同步带轮与滚珠丝杠直连的传动方案，设计阶段特意规避了电机直连带来的轴向尺寸冗余问题，将驱动输入侧布置在安装立板的外端面，既可以通过同步带连接远端的伺服或步进电机，也能直接在带轮位置加装电机座实现直驱，给整机布局留出了足够的调整空间。执行端的滑动座采用双光杆导向搭配单丝杠驱动的布局，两根平行布置的镀铬钢杆作为导向支撑，搭配法兰式线性衬套，相比单导轨方案抗偏载能力提升40%以上，即使滑动座上挂载的工装存在一定的偏心载荷，也不会出现卡滞、爬行的问题，滑动座上预留的标准化安装孔位，可以直接连接夹爪、吸盘、压头这类执行末端，不需要额外做转接板加工。安装边界方面，整套机构的主体支撑采用两端立式安装板搭配黄色防护盖板的结构，两端立板上预留了沉头安装孔，可以直接固定在设备的铝型材框架或者钢板安装面上，不需要额外制作支撑底座，整体的宽度尺寸控制在两根导向杆外侧预留15mm的安装余量，长度方向可以根据实际行程需求调整丝杠和导向杆的长度，目前展示的结构行程范围可以覆盖100mm到800mm的常用区间，不需要改动两端的安装立板和驱动连接结构，只需要更换对应长度的传动件和防护盖板即可快速衍生不同行程的型号。设计过程中特意将丝杠的螺母座与滑动座做了分体式设计，螺母座通过螺栓固定在滑动座的中心位置，后期维护时不需要拆解整个导向机构，只需要松开螺母座的连接螺栓就可以更换丝杠或者螺母，大幅降低了产线运维的拆装难度。防护盖板采用折弯成型的薄钢板，覆盖在两根导向杆和丝杠的上方，既可以阻挡生产环境中的灰尘、冲压碎屑落到传动副表面，也能避免操作人员误触运动中的传动部件造成安全事故，盖板与两端立板采用卡扣加螺栓的双重固定方式，日常清洁维护时拆卸十分方便。导向杆与两端立板的连接采用轴端法兰锁紧的结构，相比传统的顶丝固定方式，导向杆的同轴度更容易保证，装配时不需要反复打表调整，只需要将导向杆插入立板的定位孔后锁紧法兰压盖即可，装配效率能提升60%以上，同时长期运行也不会出现导向杆松动移位的问题。同步带轮与丝杠的连接采用键传动加端盖锁紧的结构，传动过程中没有回程间隙，正反转切换时的定位精度可以控制在0.05mm以内，完全满足冲压工位的微调定位、装配工位的精准送进这类对位置精度有要求的场景。在实际选型适配时，只需要根据挂载负载的重量和运行速度要求，匹配对应导程的滚珠丝杠和对应减速比的同步带轮即可，不需要改动主体结构，比如低速重载场景可以选用大导程丝杠搭配小减速比同步带，高速轻载场景则可以选用小导程丝杠搭配大减速比同步带，整套主体结构的通用性极强，能覆盖大部分直线运动工位的使用需求，不需要从零开始做结构设计，能大幅缩短设备的研发设计周期。
