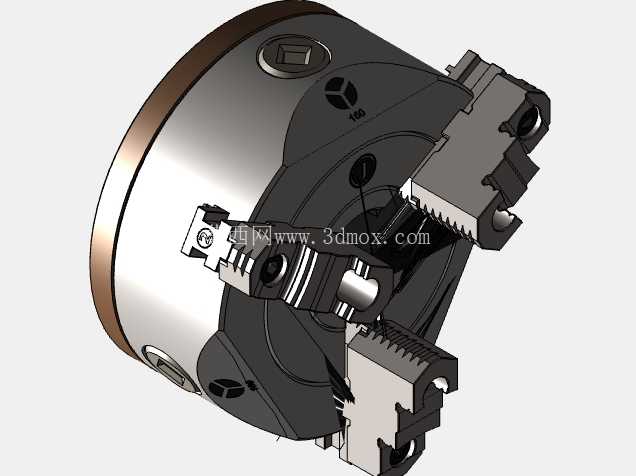

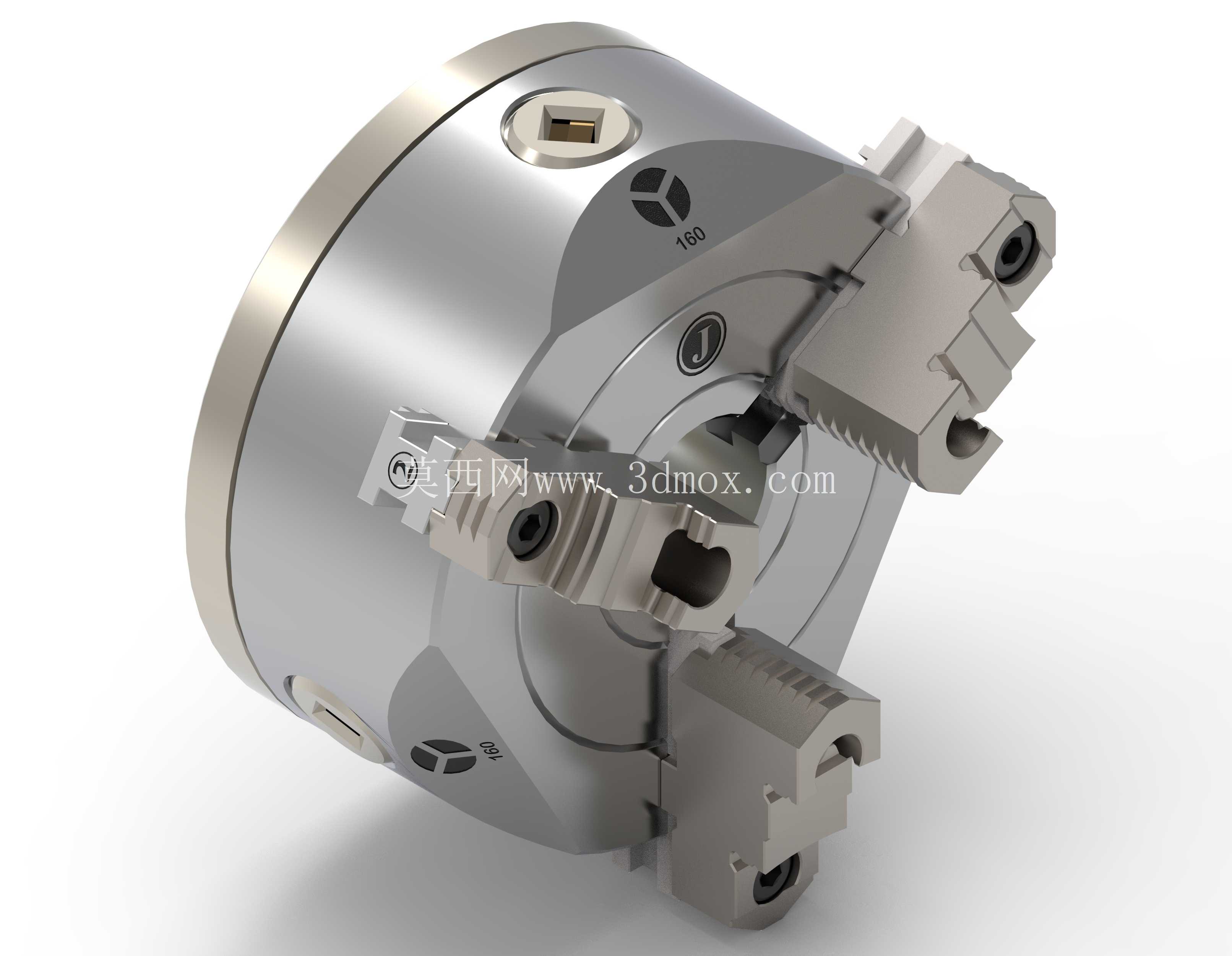

160mm三爪自定心卡盘结构设计

这款直径160mm的三爪卡盘，是普通卧式车床、经济型数控车床以及外圆磨床等回转加工设备上最常用的工件装夹部件，在中小规格轴类、盘类零件的批量加工场景中应用极广，不管是维修车间的单件修配，还是中小机加工企业的批量零件生产，这类卡盘都是机床上的标配夹具。从实际使用场景来看，它能在装夹时同步驱动三个卡爪沿径向做等距移动，自动完成工件的中心找正，不需要操作人员反复打表调整工件同轴度，能大幅缩短装夹辅助时间，对于直径公差在一定范围内的圆形、正三边形、正六边形类工件，装夹找正效率比四爪单动卡盘高60%以上。

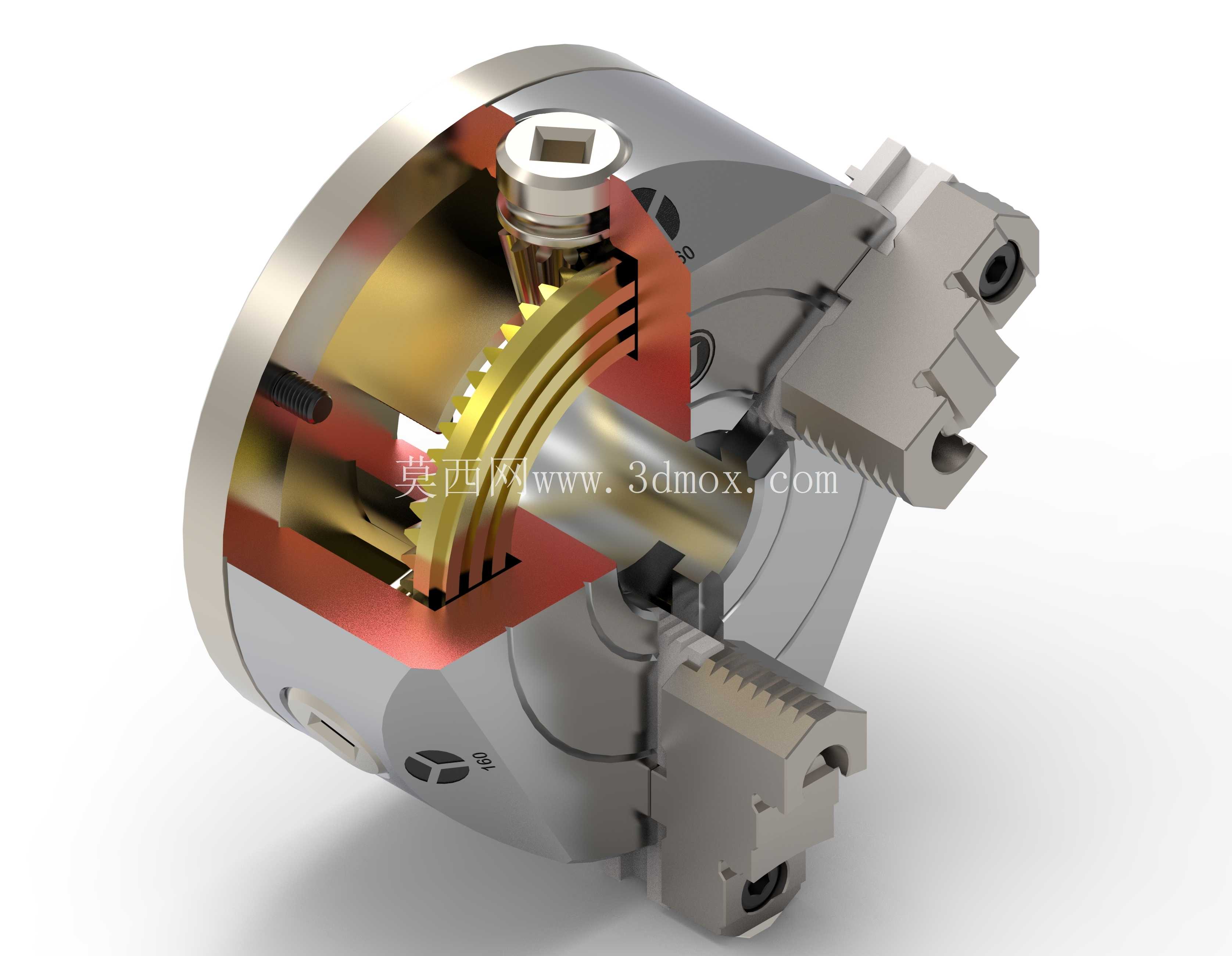

从结构设计思路来看，这款卡盘采用了经典的盘形丝盘传动结构，卡盘本体采用高强度铸铁整体铸造后时效处理，消除内应力避免长期使用后出现本体变形，保证装夹精度的长期稳定性。三个卡爪分别与丝盘上的平面螺纹啮合，当使用卡盘扳手转动端部的方头驱动小锥齿轮时，会带动大锥齿轮转动，而大锥齿轮背面的平面螺纹就会同步推动三个卡爪沿本体上的径向导轨槽做同步的向心或离心移动，这种传动结构的自锁性能较好，加工过程中不会因为切削力的作用出现卡爪松动移位的情况。卡爪采用分离式设计，包含基爪和顶爪两部分，顶爪可以根据装夹需求更换为正爪或者反爪，正爪用于装夹直径较小的工件，反爪可以撑住工件内孔或者装夹直径较大的盘类工件，适配不同尺寸范围的加工需求，不需要额外更换整个卡盘就能覆盖更宽的工件装夹范围。

从安装边界与尺寸参数来看，这款卡盘的外径为160mm，总厚度符合通用短锥连接或者法兰直装的安装尺寸要求，背部的连接止口尺寸匹配同规格车床的主轴端连接标准，安装时只需要将卡盘止口与主轴端定位止口配合，拧紧连接螺栓即可完成安装，不需要额外制作过渡连接盘。卡爪的单爪行程覆盖常规中小零件的装夹直径范围，正爪装夹外圆时的直径范围覆盖十几毫米到八十余毫米，反爪装夹时最大可装夹直径接近一百六十毫米，能满足绝大多数常规小型零件的回转加工装夹需求。卡盘本体上的导轨槽经过精磨加工，与卡爪的配合间隙控制在合理范围内，既保证卡爪移动顺畅无卡滞，又能避免间隙过大导致装夹后工件出现跳动超差的问题。

在实际加工使用中，这类卡盘的装夹力可以通过扳手的拧紧力矩进行调整，加工钢件等硬材质零件时可以适当加大拧紧力矩保证装夹牢靠，加工薄壁铜件、铝件等易变形零件时可以适当减小拧紧力矩，避免装夹力过大导致工件变形，影响最终加工精度。日常维护时只需要定期拆开卡盘清理内部的切屑与切削液残留，在平面螺纹和卡爪导轨面涂抹润滑脂，就能保证卡盘长期保持顺畅的传动状态，延长使用寿命。需要注意的是，装夹偏重的异形工件时，需要搭配对应的配重块平衡卡盘的回转重心，避免高速回转时出现振动，影响加工表面质量和主轴轴承寿命。这款卡盘的结构设计经过了长期的工业应用验证，结构可靠、维护简便，是中小规格回转类机床夹具中通用性最强的结构之一，不管是新机床的配套还是旧设备的卡盘更换，这类标准化尺寸的三爪卡盘都能实现快速适配，不需要额外的结构修改。
