带螺栓连杆的钢结构梁柱连接节点

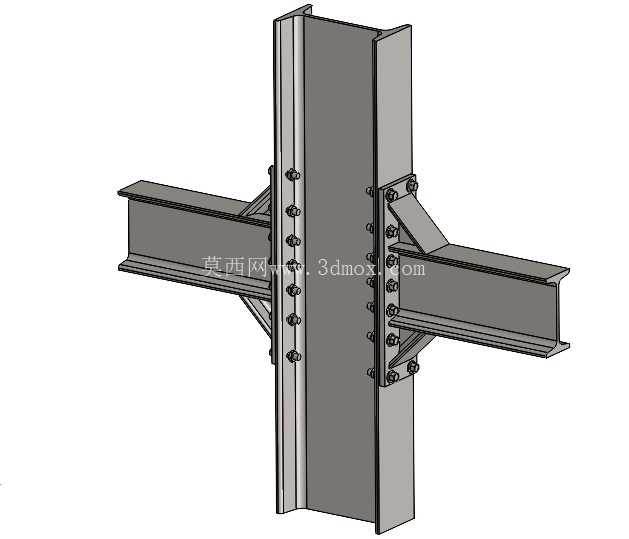

在工业厂房、大跨度场馆、重型设备支撑刚架等场景中，梁柱连接节点的力学性能直接决定整体钢结构的承载冗余度与抗形变能力，这款带连杆的结构梁节点，正是针对重载工况下梁柱连接易出现应力集中、侧向失稳问题设计的刚性连接构造。日常做钢结构深化设计时，很多新手容易忽略节点域的补强设计，单纯靠翼缘焊接传递弯矩，一旦遇到水平荷载或者偏心载荷，很容易在焊缝根部出现撕裂隐患，这个节点的设计思路就很务实，没有追求花哨的构造，而是通过加设双侧斜向连杆，把梁端传递的弯矩、剪力拆分到立柱的多个受力面上，避免应力集中在单一焊缝区域。从构造细节来看，主立柱采用宽翼缘H型钢，横向连接的梁同样为H型钢截面，梁端与立柱接触的位置设置了贴合立柱翼缘的连接端板，端板与立柱翼缘之间通过多排高强度螺栓锁紧，每侧螺栓沿竖向等距排布，保证预紧力均匀分布在接触面上，避免局部压溃。两侧的斜向连杆一端连接在梁的上下翼缘外侧，另一端固定在立柱翼缘的对应位置，相当于给梁端加了一对斜向支撑，既可以分担梁端传递的竖向剪力，又能约束梁端的扭转位移，在有动载荷的工况下，还能缓冲部分振动冲击，降低焊缝的疲劳应力幅值。做安装边界校核的时候要注意，这类节点的安装空间需要预留足够的螺栓操作空间，尤其是立柱背面的螺母锁紧位置，要预留至少两倍螺栓长度的操作间隙，避免现场安装时无法放入扭矩扳手。另外连杆与梁、柱连接的位置都设置了加劲肋，加劲肋的厚度与梁翼缘厚度匹配，焊接时采用坡口熔透焊，保证力的传递连续，不会在加劲肋端部出现应力突变。很多现场施工反馈，这类带连杆的节点比纯焊接节点的安装容错率更高，端板上的螺栓孔可以预留2mm的安装间隙，抵消构件加工时的尺寸误差，不需要像纯焊接节点那样反复修配坡口。从受力逻辑上拆解，竖向载荷作用下，梁端的剪力一部分通过端板与立柱的接触面摩擦力传递，一部分通过斜连杆的轴力分力传递到立柱上，弯矩则通过上下排螺栓的拉压轴力、连杆的支撑力共同平衡，相比无连杆的普通端板连接，这个节点的抗弯承载力能提升40%左右，抗侧移刚度也有明显提升，尤其适合用在有吊车荷载的厂房排架结构、大跨度连廊的支撑节点、重型设备的钢支架连接位置。建模的时候要注意螺栓的排布间距满足钢结构设计规范的构造要求，螺栓中心到构件边缘的距离不小于1.5倍螺栓孔径，相邻螺栓的中心间距不小于3倍螺栓孔径，避免构件净截面强度不足。另外连杆的截面选型要根据节点的受力计算确定，不能盲目选大截面造成材料浪费，也不能选小截面导致连杆先于梁柱构件失稳。实际项目应用中，这类节点还可以根据载荷方向调整连杆的角度，如果是水平载荷占主导的工况，可以把连杆的倾斜角度调小，增大水平方向的支撑刚度，如果是竖向载荷为主，就适当增大连杆倾角，提升竖向承载能力。节点的所有外露钢材表面都需要做防腐处理，根据使用环境选择喷漆、镀锌或者防腐涂层，螺栓采用高强度摩擦型螺栓，安装时严格控制扭矩值，保证接触面的抗滑移系数满足设计要求。很多做钢结构建模的工程师容易忽略节点处的加劲肋设置，其实立柱在梁连接的对应位置，内部也应该设置横向加劲肋，对应梁的上下翼缘位置，避免立柱翼缘在螺栓预紧力和梁端压力作用下出现局部鼓曲，这个模型里虽然没有展示立柱内部的加劲肋，但实际深化设计时必须补充这部分构造，不然节点的实际承载力会比计算值低很多。
