三向C型夹紧工装结构设计

在机械加工、部件装配、工件定位的现场场景里，多方向同步夹紧的需求一直存在——不少异形构件、组焊部件、待校准的拼接零件，无法通过单螺杆的普通C型夹完成稳定固定，单侧施力带来的工件偏移、夹持力不均问题，很容易造成加工尺寸超差、装配对位失准，甚至在切削、焊接振动下出现工件松脱的安全隐患。这款三向C型夹的结构设计，正是针对这类现场痛点展开，没有做冗余的外观修饰，所有结构逻辑都围绕刚性夹持、多向固定、受力均衡的核心需求搭建。

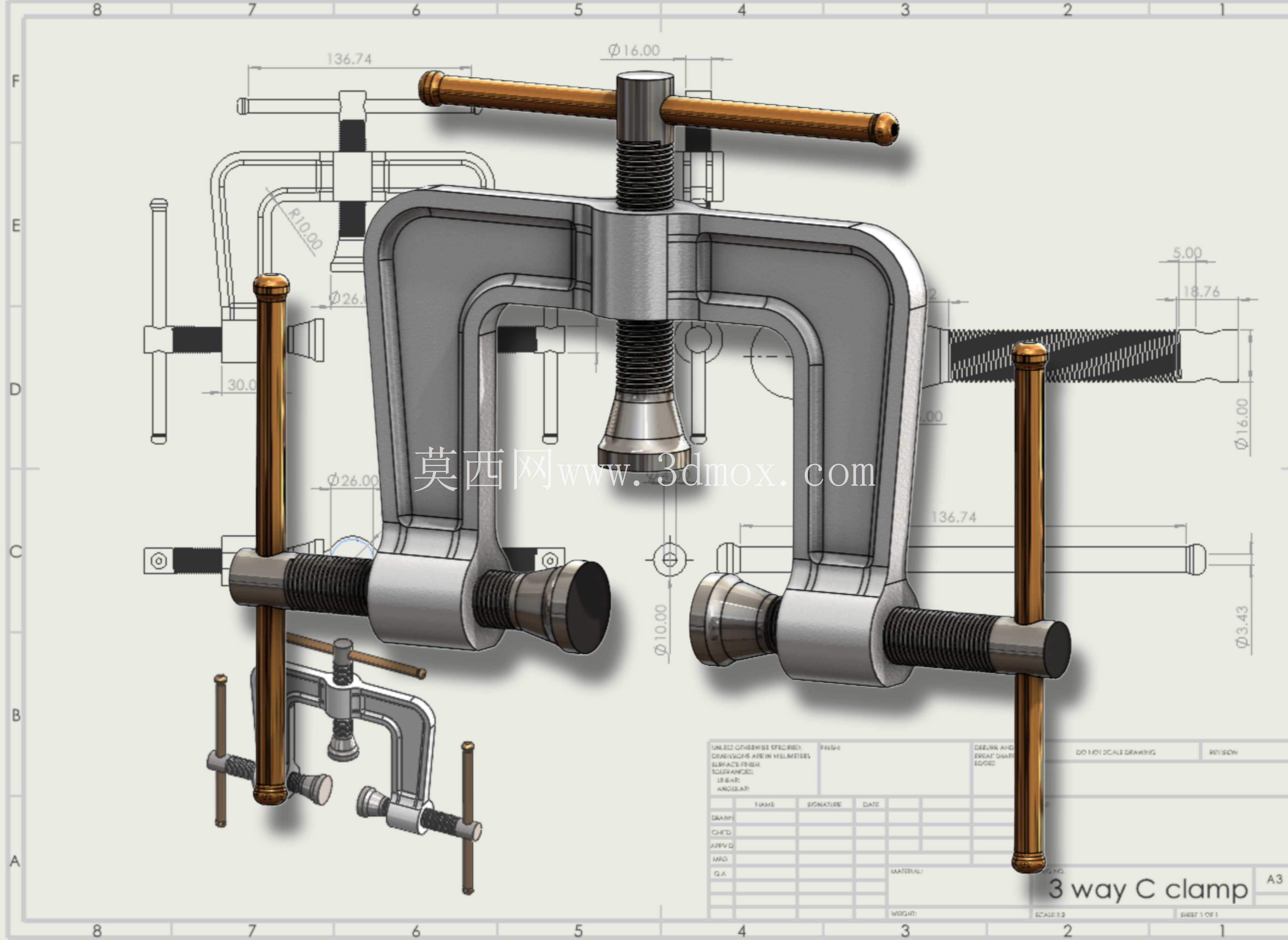

从整体结构布局来看，夹体采用一体式C型框架作为承载基础，框架的截面厚度经过受力校核，在中央螺杆、两侧横向螺杆同时施加顶紧力时，框架的开口变形量控制在夹持精度允许范围内，不会因为多向受力出现框架张口、夹持力衰减的问题。三个夹紧螺杆呈空间正交布局：中央螺杆沿C型框架的开口垂直方向布置，负责提供主夹持方向的顶紧力，螺杆端部配套平压头，压头与螺杆端部采用活动铰接结构，夹紧时压头可以自适应贴合工件表面，避免硬接触造成工件表面压痕，也能补偿工件夹持面的微小角度偏差；两个横向螺杆分别布置在C型框架的两个侧臂上，沿水平方向对向设置，负责提供侧向的定位与夹紧力，两个横向螺杆的轴线与中央螺杆的轴线处于同一平面，保证三个方向的夹紧力交汇于夹持区域中心，避免多力耦合产生额外的扭矩让工件发生偏转。

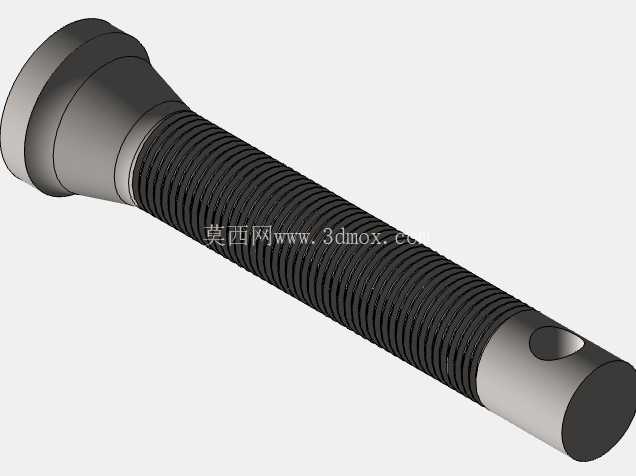

螺杆的操作端采用贯穿式横杠设计，而非一体式滚花头，这种结构的优势在于现场操作时可以根据所需夹紧力的大小，更换不同长度的操作横杠，需要大夹紧力时穿入长力臂杠，借助杠杆原理降低操作人员的施力强度，轻量定位时用短杠即可快速旋紧，适配不同工况下的操作需求。螺杆与夹体的配合段采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配频繁夹紧、松开的往复操作，同时具备更好的自锁性能，夹紧后不会因为加工过程中的振动出现螺纹回退、夹持松动的问题。

在设计思路上，这款夹具没有追求复杂的快换、气动等附加结构，完全围绕手动工装的实用性做平衡：夹体的C型开口深度、开口高度预留了足够的操作空间，既可以夹持板类零件的边缘，也可以容纳带一定高度的块类、框架类构件，两个横向螺杆的伸出行程做了等长设计，保证侧向夹持的行程对称，不会出现单侧螺杆伸出行程不足、另一侧过度伸出导致的受力偏载。夹体的所有棱边都做了倒角处理，避免现场操作时的锐边划伤，螺杆的外露螺纹段没有做多余的装饰性加工，保证螺纹配合顺畅的同时，降低加工成本，让工装本身具备更好的易加工性，普通机加工车间通过铣削、车削、攻丝等常规工序就能完成整套夹具的加工制作，不需要特殊的加工设备或工艺。

从安装与使用边界来看，这款夹具不需要额外的固定安装基础，属于便携式手动工装，可以直接在工作台、焊接平台、机加工工位上灵活移动使用。夹持范围覆盖了常规小型机械零件的装夹需求：中央螺杆的行程满足不同厚度工件的垂直方向夹紧，两侧横向螺杆的行程可以适配不同宽度工件的侧向定位，三个方向的夹紧力可以独立调节，针对薄壁类零件，可以适当降低夹紧力避免工件变形，针对需要大夹持力的重型切削、重工件组焊场景，可以通过延长操作杠增大夹紧力，保证夹持稳定性。在实际应用中，这类三向C型夹既可以用于机械加工工序中的工件辅助定位，也可以用于焊接工序中的拼板对位、部件组焊固定，还能在设备维修、装配场景中完成零部件的临时固定、对位校准，弥补普通单向C型夹无法限制侧向位移的不足。

结构细节上，三个螺杆的压头端面都做了网纹滚花处理，增大压头与工件表面的摩擦力，进一步降低夹紧后工件滑移的概率；夹体的背部做了平面处理，当需要将夹具本身固定在平台上使用时，背部平面可以贴合平台定位面，配合压板就能完成夹具的固定，拓展了夹具的使用场景。整个结构没有易损的复杂零部件，螺杆磨损后可以直接更换同规格的梯形螺杆，不需要整体报废夹具，后期维护成本极低，完全符合车间现场工装的耐用性、易维护要求。
