直线式多工位液体定量灌装设备结构

这套设备针对日化、食品饮品行业的中小规格容器液体灌装工序设计，适配瓶身高度120-320mm、瓶口直径18-38mm的圆柱或异型塑料瓶、玻璃瓶，可直接对接上游洗瓶机、下游旋盖贴标设备组成整线，也可单机搭配人工上料下料完成小批量生产。整机采用304不锈钢方管搭建主体框架，底部配置可调支撑脚与万向脚轮，安装时无需预埋地脚螺栓，地面水平度误差在5mm/m范围内即可调平固定，整机占地长度约2.8米、宽度约1.1米、高度约1.9米，进料端输送线高度可在850-950mm区间调节，匹配多数常规包装生产线的输送高度标准。

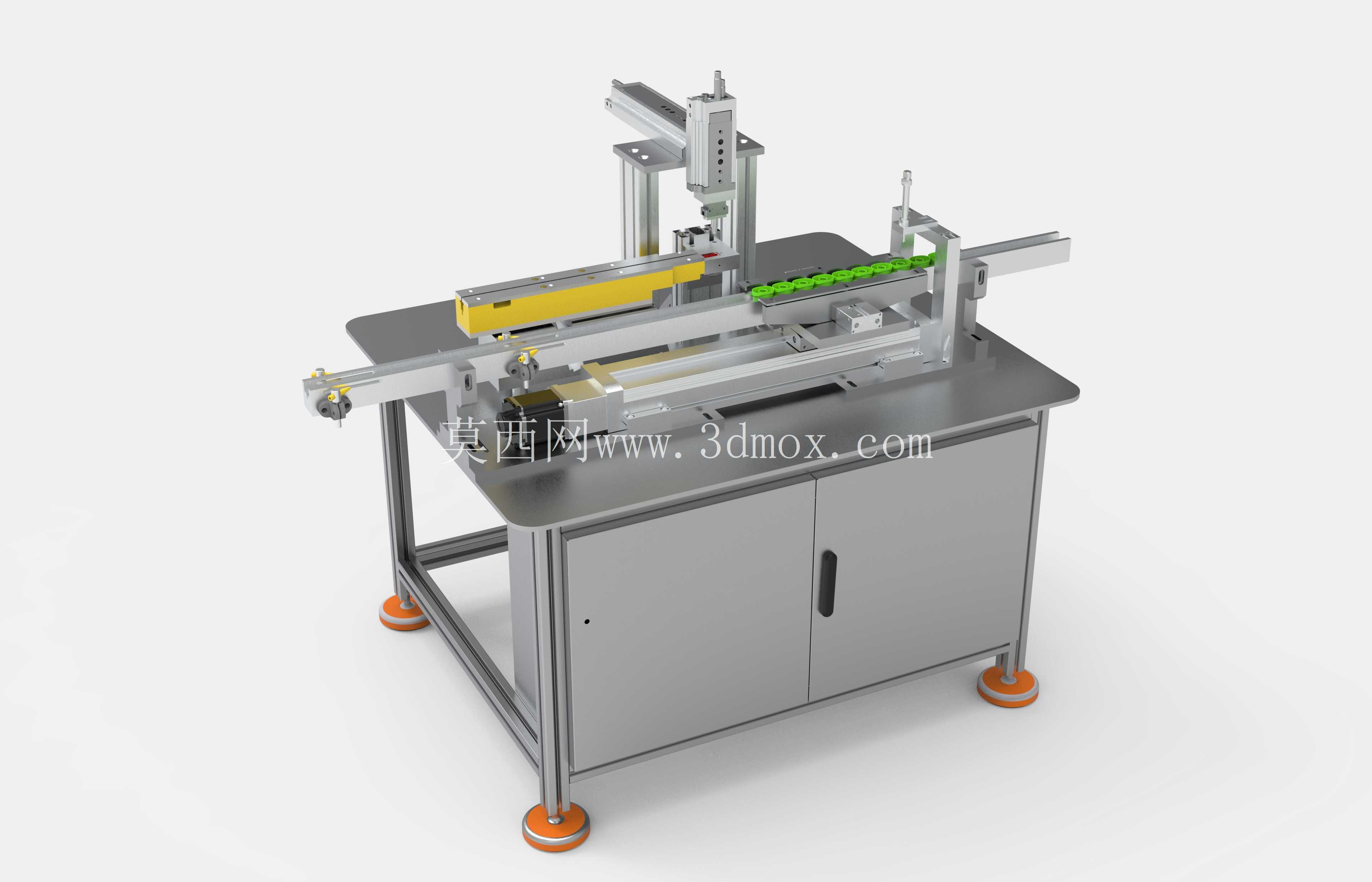

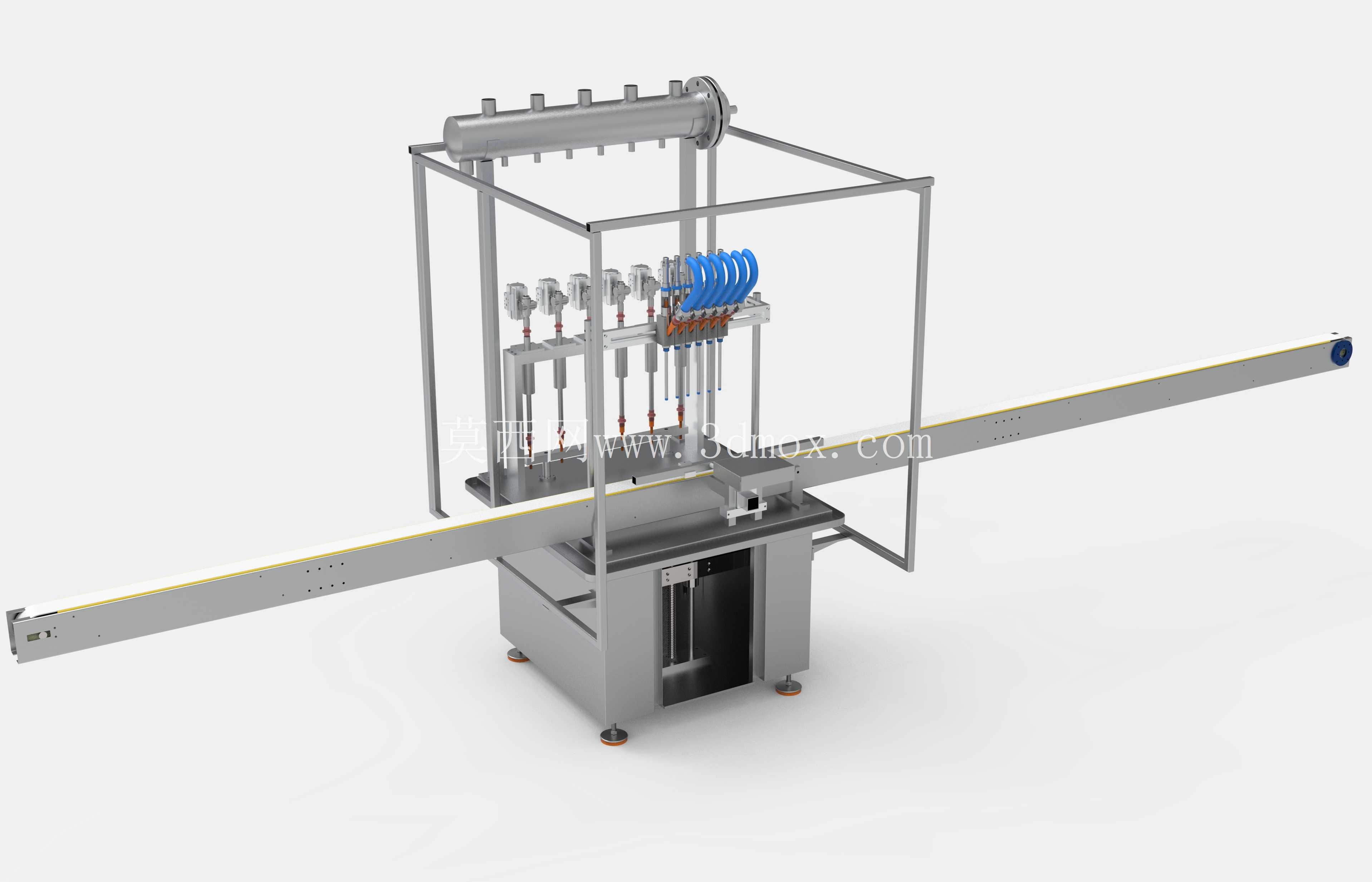

设备核心灌装单元采用等距排布的6组灌装阀，顶部设置稳压分配腔，接入车间压缩空气气源与进料管路后，可通过调整灌装阀行程与通料时间实现50-1000ml量程内的定量灌装，单阀灌装精度可控制在±0.5%以内，针对易起泡沫的液体品类，灌装阀配套下潜式结构，灌装过程中阀头随液面上升同步抬升，减少液体冲击产生的泡沫，避免灌装溢料问题。输送部分采用平顶链板结构，链板宽度82.6mm，两侧设置可调导向栏，更换瓶型时只需松开导向栏固定旋钮调整间距即可适配不同瓶径，无需更换链板或额外定制工装，输送速度可在0-15m/min范围内无级调节，匹配不同灌装节拍的产能需求，常规工况下单小时产能可达3000-4000瓶。

设备框架外围设置透明亚克力防护围挡，高度覆盖灌装阀运动行程区间，既可以观察灌装运行状态，也能避免操作人员误触运动部件，围挡采用快拆式固定结构，日常清洁维护时无需工具即可快速拆卸。灌装工位下方设置接液盘，日常调试或换型清洗时的残液可通过接液盘导流至设备侧方的排液口集中收集，避免残液污染车间地面或输送链板。电气控制部分集成在设备底部的柜体中，柜体设置散热通风口与防尘密封胶条，适配车间多尘、潮湿的生产环境，操作按钮集中设置在进料端侧方的支架上，包含启动、停止、急停、点动调试按钮，操作人员可在进料位置直接完成设备操作，无需往返设备两端。

设计过程中针对灌装阀的同步升降结构做了导向优化，每组灌装阀配置独立直线导杆，避免多阀联动时出现偏载卡顿，分配腔与灌装阀之间采用快装卡箍连接，日常拆洗消毒时无需工具即可快速拆卸，满足食品、日化行业的设备清洁要求。输送线的驱动电机配置在设备出料端下方，通过链轮链条带动链板运行，张紧结构设置在驱动端侧方，长期运行出现链板松弛时可快速调整张紧度，无需拆解输送段结构。整机的气路管路全部沿框架内侧排布，采用不锈钢气管接头，管路排布整齐并设置理线夹固定，避免管路外露积灰或被运动部件剐蹭，气路入口配置三联件处理单元，可过滤压缩空气中的水分与杂质，同时调节工作气压稳定在0.4-0.6MPa区间，保证灌装阀动作稳定可靠。

针对不同粘度的液体物料，这套结构预留了适配空间，灌装低粘度自由流动液体时可采用重力式灌装阀，灌装中等粘度液体时可更换为活塞式计量灌装组件，无需改动主体框架与输送结构，即可完成不同物料灌装需求的适配，降低产线换型的改造成本。设备的灌装工位与输送线之间设置定位挡瓶结构，当容器输送至灌装位置时，挡瓶机构伸出将容器精准定位在灌装阀正下方，避免灌装时容器偏移导致物料洒出，定位完成后灌装阀下行到位开始灌装，灌装达到设定量后阀头关闭抬升，挡瓶机构收回，输送线启动将完成灌装的容器送出至下一个工位，整套动作逻辑通过行程开关与气动元件联动实现，运行稳定故障率低，适合中小包装企业的连续生产需求。
