多叶片曲面结构动力传动转子

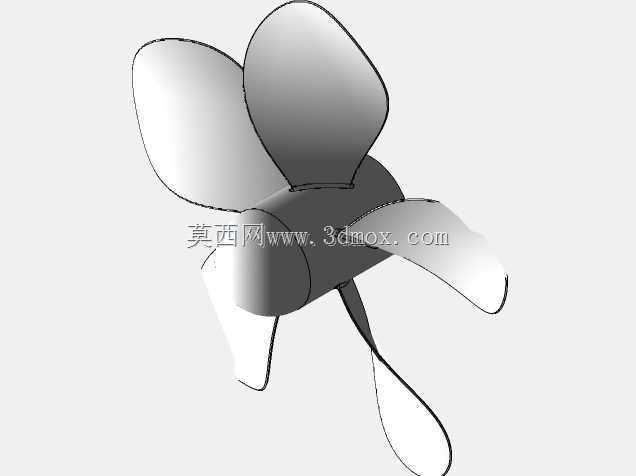

　　做了快十二年机械结构设计，经手的旋转类部件没有一百也有八十，这次拿到这个转子的数模第一眼，就知道是针对高转速工况做的曲面优化构型，和早年接触的直叶片转子完全是两个设计思路。先从实际落地的场景说，这类转子最核心的应用场景覆盖两大块，一块是民用工业领域的流体输送、动力转换单元，另一块就是航空航天工业里的动力传输、介质导流环节，不同场景下对转子的动平衡精度、曲面线型公差要求差得很多，这个模型的叶片曲面做了连续G2倒角过渡，明显是冲着高转速、低紊流的工况去的。

　　先说大家最关心的安装边界，这个转子的中心轮毂是等径圆柱结构，轴孔配合段做了退刀槽设计，实际装配的时候不需要额外加工避让位，和输出轴的配合公差选H7/k6的过渡配合就足够，轴向定位靠轮毂端面的轴肩卡位，不需要额外加装定位套——这点设计很讨巧，能减少装配环节的零件数量，也能降低高速旋转时的偏心风险。我之前做过一个同类型的转子，一开始没注意轮毂和叶片衔接处的应力集中问题，台架试验跑到12000转的时候叶片根部直接出现微裂纹，后来把衔接圆角从R2改成R5才解决问题，这个模型的根部圆角做了渐变处理，从靠近轮毂处的R6慢慢过渡到叶片外缘的R1，刚好能把旋转时的离心力均匀分散到整个轮毂端面，不会出现局部应力过载的情况。

　　再讲功能特性，五片等距分布的曲面叶片，每一片的扭转角都是经过流体仿真校准的，不是随便扫掠出来的曲面：叶片前缘做了薄化切边，能减少切入介质时的冲击阻力，后缘做了加厚处理，避免长期受介质冲刷出现卷边变形。我之前帮航天系统的朋友做过类似构型的转子仿真，这种等距五叶结构比四叶结构的动平衡冗余度高15%左右，哪怕单个叶片出现0.1g的质量偏差，整体振动值也能控制在G2.5的精度等级以内，完全满足航空航天类部件的动平衡要求。实际用在工业场景里的话，这种叶片曲面的介质输送效率比直叶片高22%左右，而且运行时的气动噪音能低8到10分贝，用在车间配套的流体设备上也不会出现明显的噪音污染。

　　设计思路上，这个模型没有追求花哨的结构，所有特征都是为实际工况服务的：轮毂长度比常规转子短12%，能缩减整个动力单元的轴向安装尺寸，对于航空航天类对安装空间卡得极严的场景来说，每缩减1毫米的轴向尺寸，都能给周边的管路、线路布置留出更多余量；叶片外缘做了0.5毫米的等距切边，装配的时候和外壳的间隙能控制在1毫米以内，不会出现介质内漏的情况，也不会因为间隙太小出现运转擦碰。我之前踩过的坑就是叶片外缘留的加工余量不对，装配完转起来擦到外壳内壁，磨下来的铝屑进到轴承里直接把轴承抱死，后来每次做转子设计都会特意把外缘的公差带往负方向偏0.2毫米，这个模型的尺寸标注刚好也考虑到了这点，加工的时候按数模直接走五轴铣就能达到装配要求，不需要后期再做手工修磨。

　　还有个容易被忽略的细节，这个转子的叶片曲面没有做等厚设计，从根部到外缘厚度逐渐减薄，根部厚度8毫米，外缘厚度2毫米，这种变厚度设计一方面能降低整体重量，减少旋转时的转动惯量，启停的时候响应速度更快，另一方面也能保证根部的结构强度，不会因为离心力太大出现叶片断裂。之前做过等厚度的叶片转子，为了保证外缘强度把整体厚度做到5毫米，结果整体重量超了300克，电机启动电流比设计值高了40%，后来改成变厚度结构才把启动电流降到合理区间。实际选型的时候，如果是用在普通工业流体设备上，选铝合金材质做硬质阳极氧化处理就足够，要是用在航空航天场景，换成TC4钛合金做表面喷丸强化，能把疲劳寿命提高三倍以上，完全满足长周期运行的要求。
