曲轴配套密封旋转滚针轴承结构设计

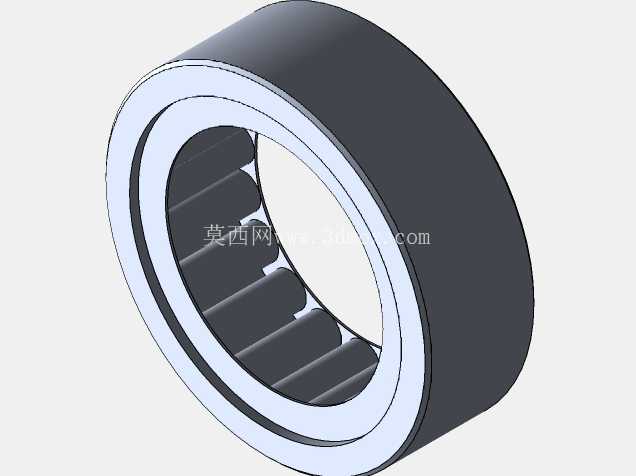

在往复式动力机械的曲轴传动端，支承部件的径向空间往往被周边的连杆组件、油封座、壳体加强筋挤压得十分有限，常规深沟球轴承或者圆柱滚子轴承因为滚动体直径偏大、套圈壁厚占比高，很难在狭窄的安装腔里满足额定动载荷要求，这也是滚针轴承在这类场景下被大量选用的核心原因。这款适配曲轴的密封型旋转滚针轴承，在设计阶段就把安装边界的约束放在了首位：外圈采用淬硬轴承钢整体冲压成型的薄壁结构，没有额外的定位法兰边，安装时可以直接压入壳体的预制光孔内，靠外圈外径与安装孔的过盈配合实现周向固定，不需要额外设计卡簧槽或者定位台阶，能最大限度压缩径向安装尺寸，给周边的密封件、润滑油道留出足够的布置空间。内圈与曲轴轴颈采用基孔制过渡配合，配合面的粗糙度控制在Ra0.8以内，避免长期往复载荷下出现配合面蠕变、跑圈的问题，内圈的滚道表面做了对数曲线修形，能抵消曲轴运转时因为挠度变形带来的滚道边缘应力集中，哪怕在曲轴出现小幅弯曲偏斜的工况下，滚针与滚道的接触应力也能保持均匀分布，不会出现局部点蚀提前失效的情况。

滚针组件采用的是满装滚针搭配保持架的组合结构，既保留了满装滚针承载能力强的优势，又通过保持架对每根滚针的独立分隔，避免了滚针之间的直接摩擦和歪斜卡滞，滚针的直径公差控制在1微米以内，组配时每一套轴承内的滚针直径差不超过0.5微米，保证运转时所有滚针都能均匀承受径向载荷，不会出现个别滚针过载碎裂的问题。两侧的密封结构是这款轴承区别于普通开式滚针轴承的关键设计，密封唇采用丁腈橡胶加弹簧箍的结构，主密封唇口与内圈的密封带接触压力经过反复调校，既可以阻挡外部的粉尘、切削液、冲压车间常见的金属碎屑进入轴承内部，又能把轴承内部填充的高温润滑脂牢牢封在滚道区域，不需要在轴承外侧额外设计独立的油封组件，进一步缩短了曲轴轴向的安装尺寸，简化了整个支承部位的零件数量。

从实际应用场景来看，这类轴承除了用在汽车冲压生产线的曲轴式压力机曲轴支承位，也广泛适配小型内燃机、空压机、冲压机械手的曲轴铰接部位，在这些场景里，轴承往往要承受持续的交变径向冲击载荷，同时还要面对车间内多粉尘、多油污的恶劣工况，普通开式滚针轴承往往需要定期补充润滑脂，还容易因为异物进入出现早期磨损，而带密封结构的这款产品在出厂时就预填了足量的复合锂基润滑脂，正常工况下可以实现全生命周期免维护，不需要额外设计注油通道和注油嘴，降低了设备的维护成本。在建模过程中，特意还原了滚针与滚道之间的合理游隙，外圈外圆的导入倒角做了15度的斜角设计，方便压装时顺利导入安装孔，不会刮伤安装孔的内壁，内圈两端的倒角也做了圆滑过渡，避免装配时刮伤曲轴轴颈的表面，同时也能减少密封唇口在装配过程中被锐边割伤的风险。

很多设计人员在选型这类轴承时，容易忽略安装孔的形位公差要求，实际上这款轴承的外圈是薄壁结构，安装孔的圆度误差会直接复映到滚道上，如果安装孔的圆度超过0.02毫米，就会导致滚道变形，滚针运转卡滞，温升快速升高，所以在配套的壳体设计时，安装孔的圆柱度公差需要控制在7级精度以上，孔的端面与轴线的垂直度也要满足对应公差要求，避免压装时外圈出现歪斜。另外，轴承的轴向定位只需要靠壳体台阶和曲轴轴肩实现，不需要额外施加过大的轴向预紧力，因为滚针轴承主要承受径向载荷，过大的轴向预紧会导致滚针端面与挡边的摩擦加剧，大幅缩短使用寿命。在三维模型的结构表达上，完整还原了密封唇的截面形状、保持架的兜孔结构、滚针的排布方式，能直接用于设备装配时的干涉检查，也可以作为同类型轴承选型设计时的结构参考，帮助设计人员快速完成支承部位的结构校核，避免因为结构尺寸不匹配导致的反复改模问题。
