汽车冲压线铰接式支座结构设计

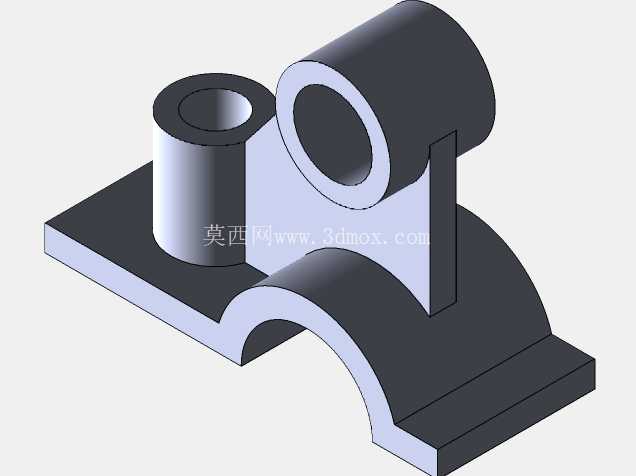

在汽车覆盖件冲压生产线的工装辅具设计中，这类带双轴套的铰接支座是连接冲压工位辅助定位机构与线体基座的核心受力构件，日常生产中主要承担工位侧定位摆臂的铰接支撑作用，需要在冲压设备连续往复开合的工况下，长期承受摆臂翻转带来的交变径向载荷，同时还要适配冲压工位频繁调整时的快速拆装需求。从结构设计逻辑来看，底部的平直安装板是整个构件的安装基准面，板件上预留的安装孔位完全匹配汽车冲压线通用基座的T型槽间距，安装时不需要额外加工过渡连接板，直接通过T型螺栓就能完成固定，安装板的厚度经过载荷校核，在承受最大摆臂冲击载荷时不会出现贴合面翘曲变形，保证铰接轴线的位置精度不会因为基座变形出现偏移。上部两个同轴度要求极高的轴套安装位，分别对应摆臂的主铰接轴与辅助限位轴，两个轴孔的中心距公差控制在0.02mm以内，避免摆臂翻转时出现卡滞、别劲的问题，轴套内壁预留了润滑脂存储槽，日常维护时只需要通过预留的注油孔加注润滑脂，就能长期保证铰接副的转动顺畅，不需要频繁拆解构件做保养。两个轴套下方的弧形让位结构，是设计时专门针对摆臂翻转轨迹做的避空处理，当摆臂向下翻转到最低工作位置时，摆臂的加强筋结构会刚好进入这个弧形让位区域，不会和支座本体发生运动干涉，同时这个弧形结构也能在不降低支座整体结构强度的前提下，减少构件的整体重量，降低安装时的搬运难度，也减少了原材料的消耗。立板与底部安装板之间采用大圆角过渡连接，避免应力集中导致的焊缝开裂问题，因为在冲压生产的冲击载荷下，直角连接位置很容易出现应力集中，长期使用会产生疲劳裂纹，大圆角过渡可以把集中应力分散到更大的区域，大幅提升构件的疲劳寿命。从安装边界来看，整个支座的底部安装面平面度要求控制在0.01mm以内，安装后铰接轴线与冲压线送料方向的垂直度误差不能超过0.05mm，否则会导致摆臂上的定位块与冲压件定位孔出现错位，影响冲压件的定位精度，直接造成成品件的尺寸超差。这类支座在设计时还考虑了通用性，除了汽车冲压线的摆臂支撑之外，也可以适配其他自动化生产线的翻转机构铰接需求，只需要根据实际安装场景调整安装板的孔位间距，就能快速适配不同的设备基座，不需要重新做整体结构的重新设计。轴套部分采用的是分体式设计，后期如果轴套出现磨损，只需要更换内嵌的轴套衬套，不需要更换整个支座构件，大幅降低了生产线的后期维护成本，也减少了维护停机的时间。在实际建模过程中，这类构件需要重点关注各个配合面的形位公差标注，尤其是两个轴孔的同轴度、安装面的平面度、轴孔轴线与安装面的平行度，这些公差参数直接决定了构件装配后的实际使用性能，如果公差设置不合理，哪怕三维模型的外形看起来完全一致，实际加工装配后也会出现转动卡滞、安装不贴合等问题，根本无法满足生产线的长期使用要求。另外在结构强度校核环节，需要模拟冲压生产时的最大冲击载荷，对支座的应力分布做有限元分析，重点关注立板与安装板连接位置、轴孔下方支撑位置的应力值，确保最大应力值低于材料的许用应力，同时还要预留足够的安全系数，应对生产中可能出现的异常过载情况，避免构件在生产过程中突然断裂造成设备损坏或者生产安全事故。
