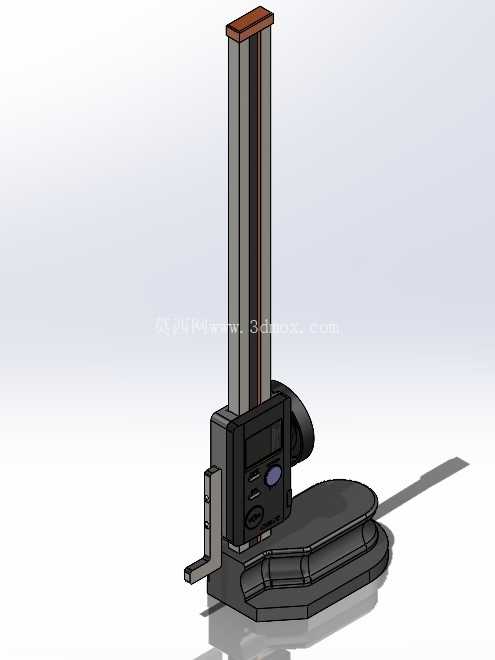

12英寸数显布局高度规测量工装

在汽车冲压零部件的尺寸校验环节，布局高度规是现场工位上使用频率极高的接触式测量器具，本次建模还原的是市面常见12英寸量程规格的高度规结构，参考了Mitutoyo、Starrett等主流厂商同量程产品的成熟构型，主要用于工装调试、零件形位公差检测、装配基准校核等场景。这类高度规的底座采用大平面配重结构，底面做了高精度研磨处理，放置在大理石检测平台或者铸铁平板上时，能够依靠自身重量保持稳定，不需要额外的夹持固定，测量时滑动测臂沿着垂直立柱移动，测头接触工件被测面后即可读取高度差值，相比传统游标高度尺，数显版本的读数效率更高，也能避免人工视差带来的测量误差。从结构设计逻辑来看，立柱部分采用矩形截面的硬质合金导轨，表面做了淬火硬化处理，粗糙度控制在Ra0.8以下，保证测臂上下滑动时无卡滞、无间隙窜动，测臂的锁紧机构设置在滑座侧面，锁紧后不会出现测头偏移，保证测量值的稳定性。测头部分标配硬质合金平测头，也可以根据测量需求更换尖测头、深度测头、偏心测头等不同附件，满足台阶高度、槽深、孔位高度差、平面度等不同参数的检测需求。数显模块集成在滑座上，设置有清零、公英制切换、数值保持等常用功能，电池仓做了密封处理，避免车间内的切削液、粉尘进入电路部分，提升车间复杂环境下的使用寿命。底座的外形尺寸按照12英寸量程做了匹配设计，整体重心落在底座几何中心范围内，即使测臂升到最高量程位置，也不会出现倾倒风险，安装边界上不需要额外预留固定孔位，直接放置在平整检测面上即可使用，整体占用的平台面积约为200mm*150mm，不会过多占用检测平台的有效使用面积。在冲压模具调试现场，这类高度规常用来核对模具刃口的高度差、定位块的安装高度、卸料板的平行度，也可以配合百分表表座做工件的平面度打表检测；在零部件入厂检验环节，可快速测量冲压件的折弯高度、翻边高度、凸台高度等关键尺寸，相比三坐标测量机，这类便携量具的检测效率更高，适合生产线旁的快速抽检。建模过程中还原了高度规的所有操作结构，包括测臂微调旋钮、锁紧扳手、数显按键、测头快换结构，各运动部件的配合间隙按照实际产品的装配公差做了预留，可直接用于检测工位的布局仿真、工装设计的干涉检查，也可以作为教学演示模型用于量具结构认知培训。需要注意的是，这类高度规的测量精度受放置平面的平面度影响较大，使用前需要先在平台上清零，滑动测臂时要避免冲击接触被测面，防止测头磨损或者导轨变形，日常存放时要在立柱表面涂抹防锈油，避免车间潮湿环境导致导轨生锈，影响滑动顺畅度。
