重载型带支架滚轮支撑组件结构设计

在车间物料输送线、重型工装移动平台、仓储滑移导轨以及部分非标自动化设备的从动支撑端，这类带一体式安装底座的滚轮组件是非常常见的从动支撑部件，它不需要额外搭配复杂的轴承座安装支架，自身集成了滚轮本体、支撑立板、加强筋结构与安装底板，能够直接通过底板上的沉头孔完成与设备机架的固定，大幅减少现场安装的装配工序与配套零件的采购成本。从实际使用场景来看，这类滚轮组件常作为无动力辊道的端部支撑轮、重型推拉门的承重轮、大型工装夹具的滑移支撑轮使用，单组组件的径向承重能力可以根据滚轮材质与轴径的调整覆盖几十公斤到数吨的载荷区间，适配不同工况的承重需求。

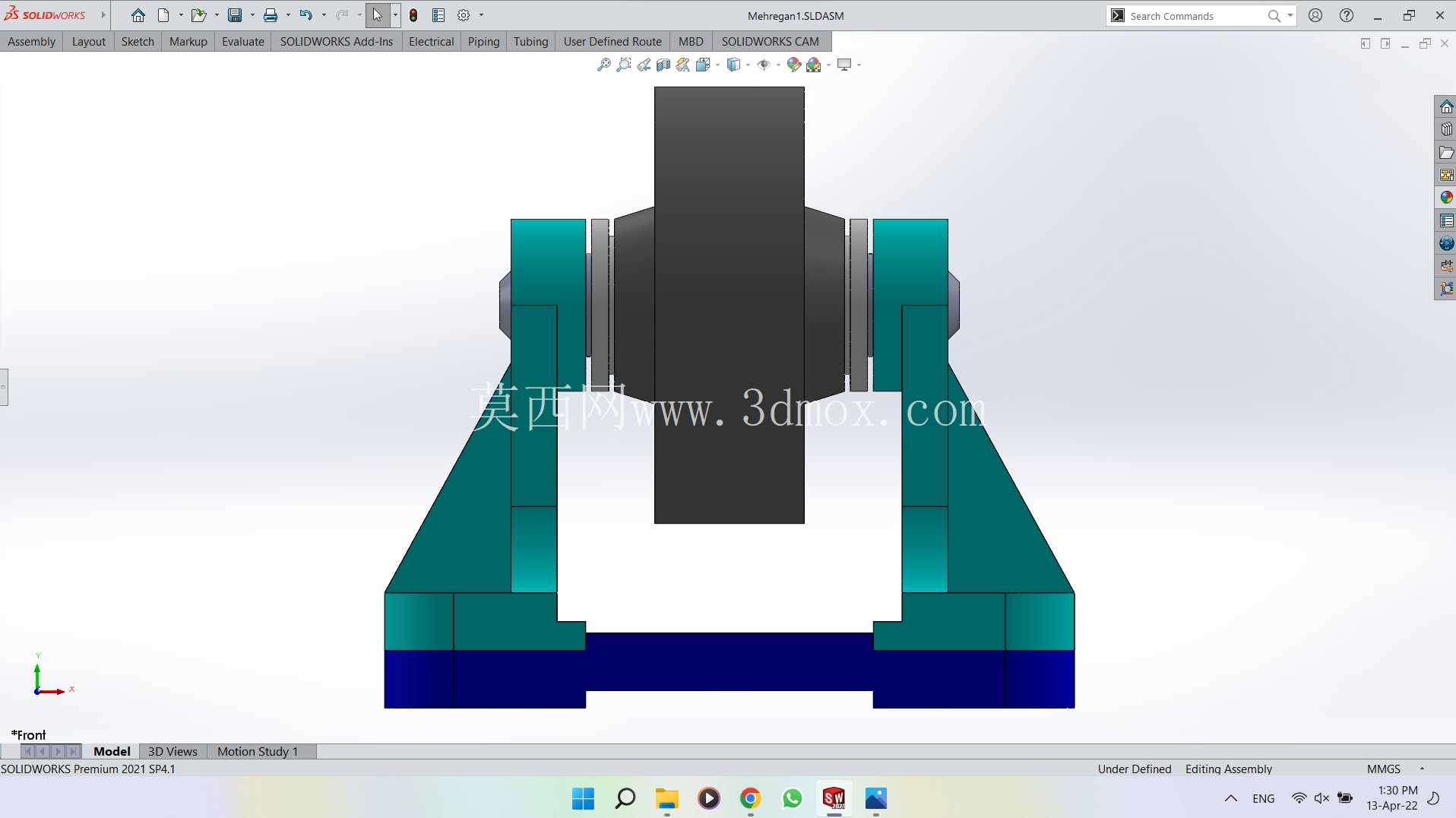

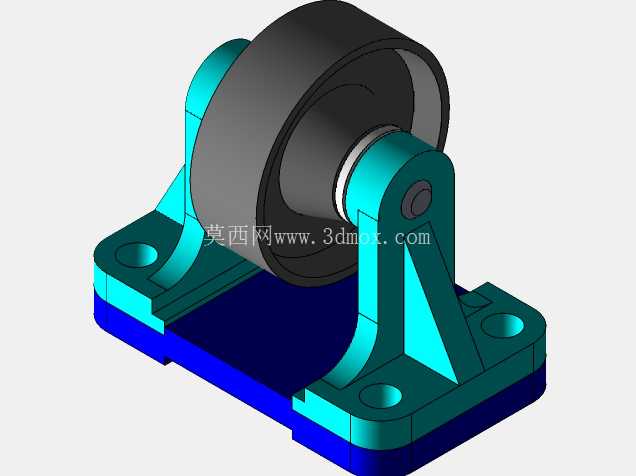

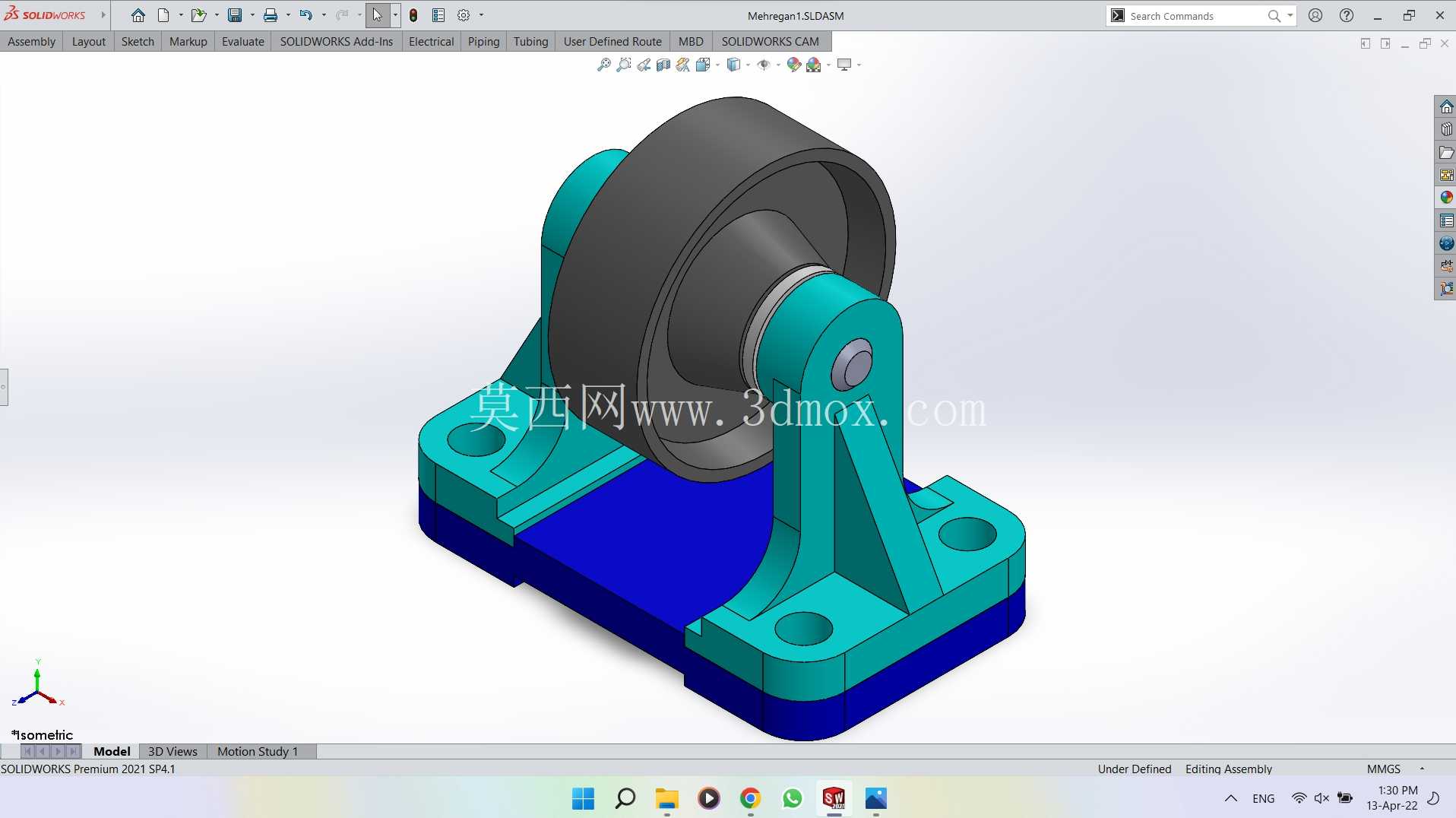

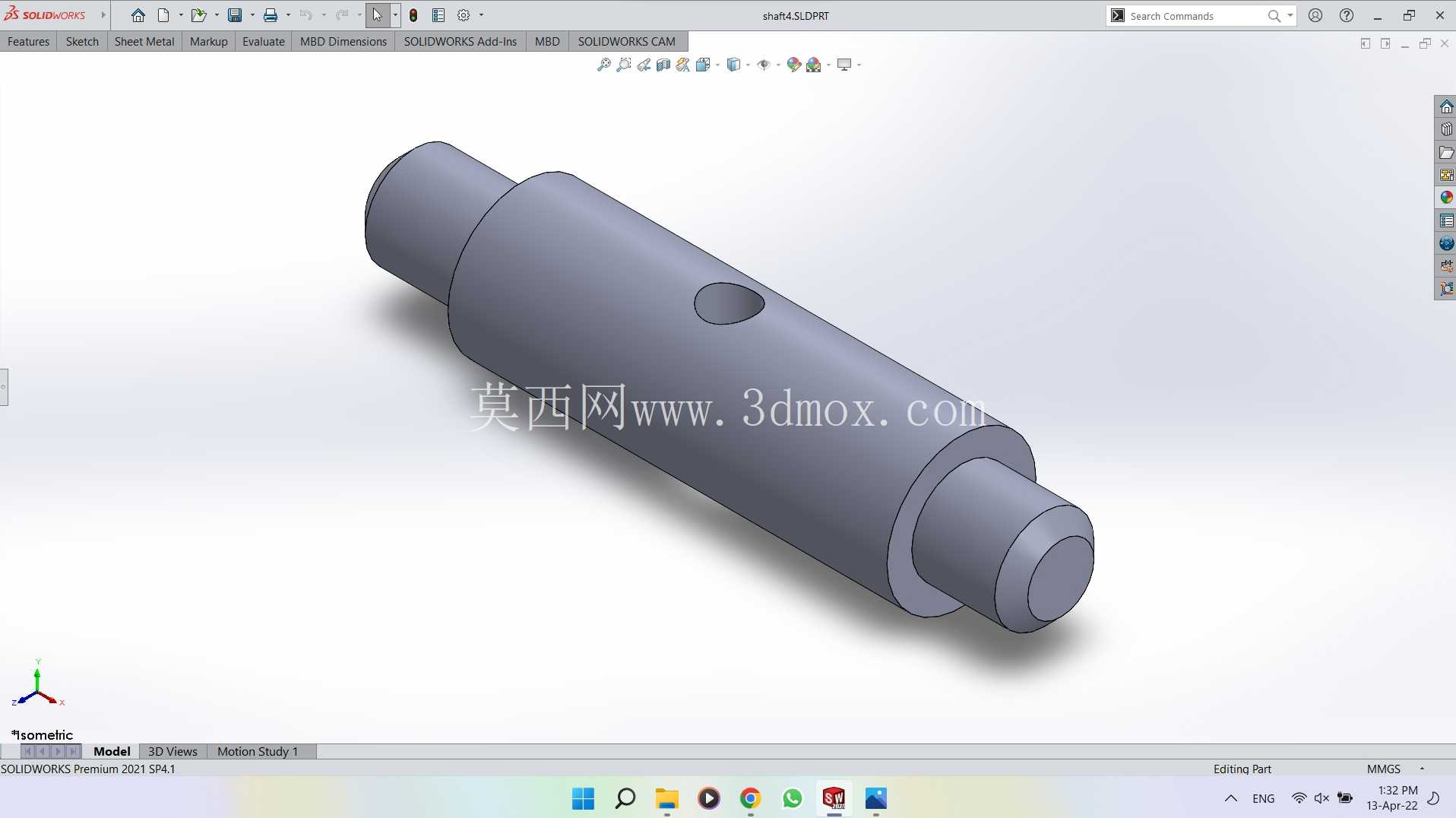

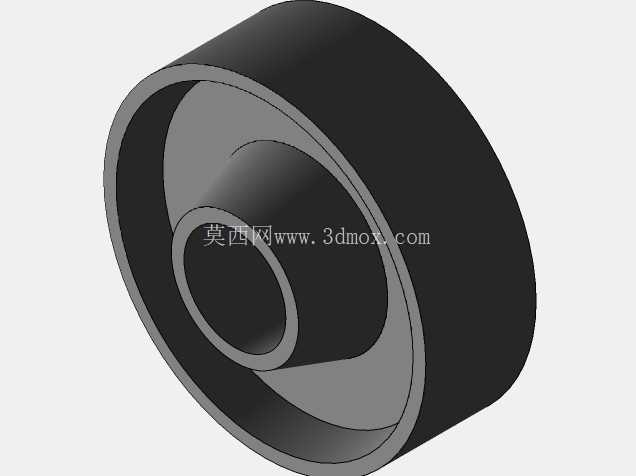

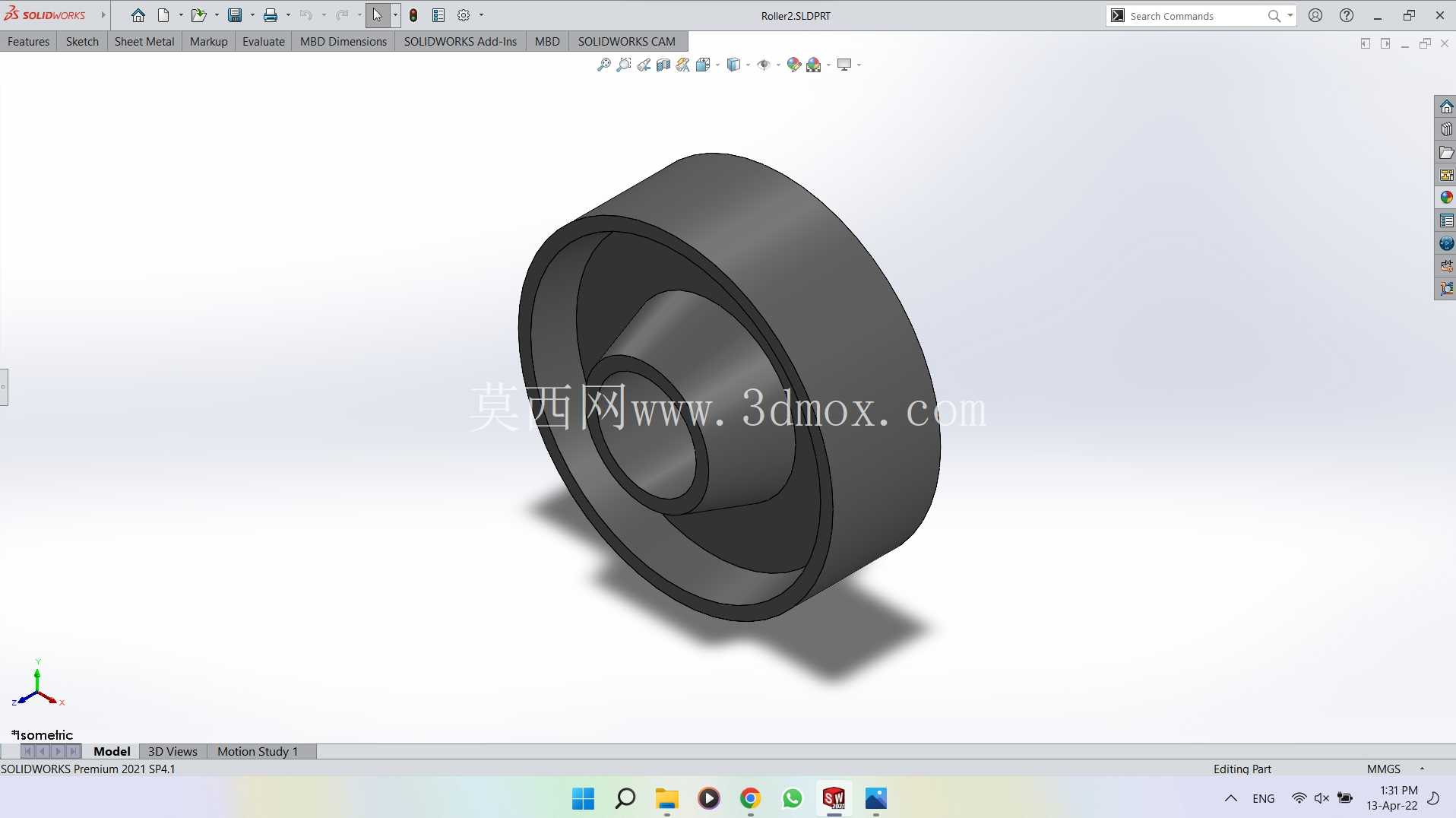

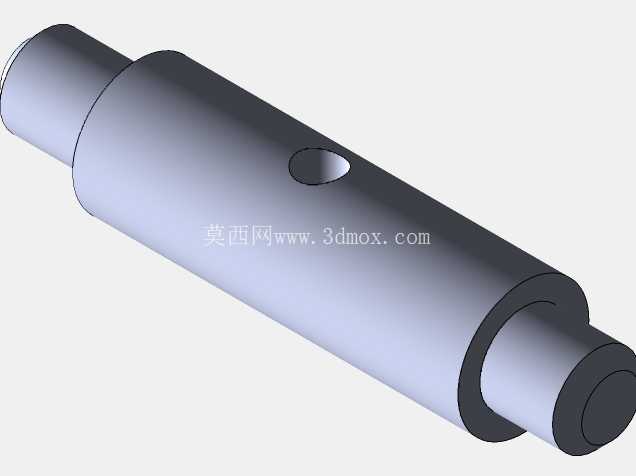

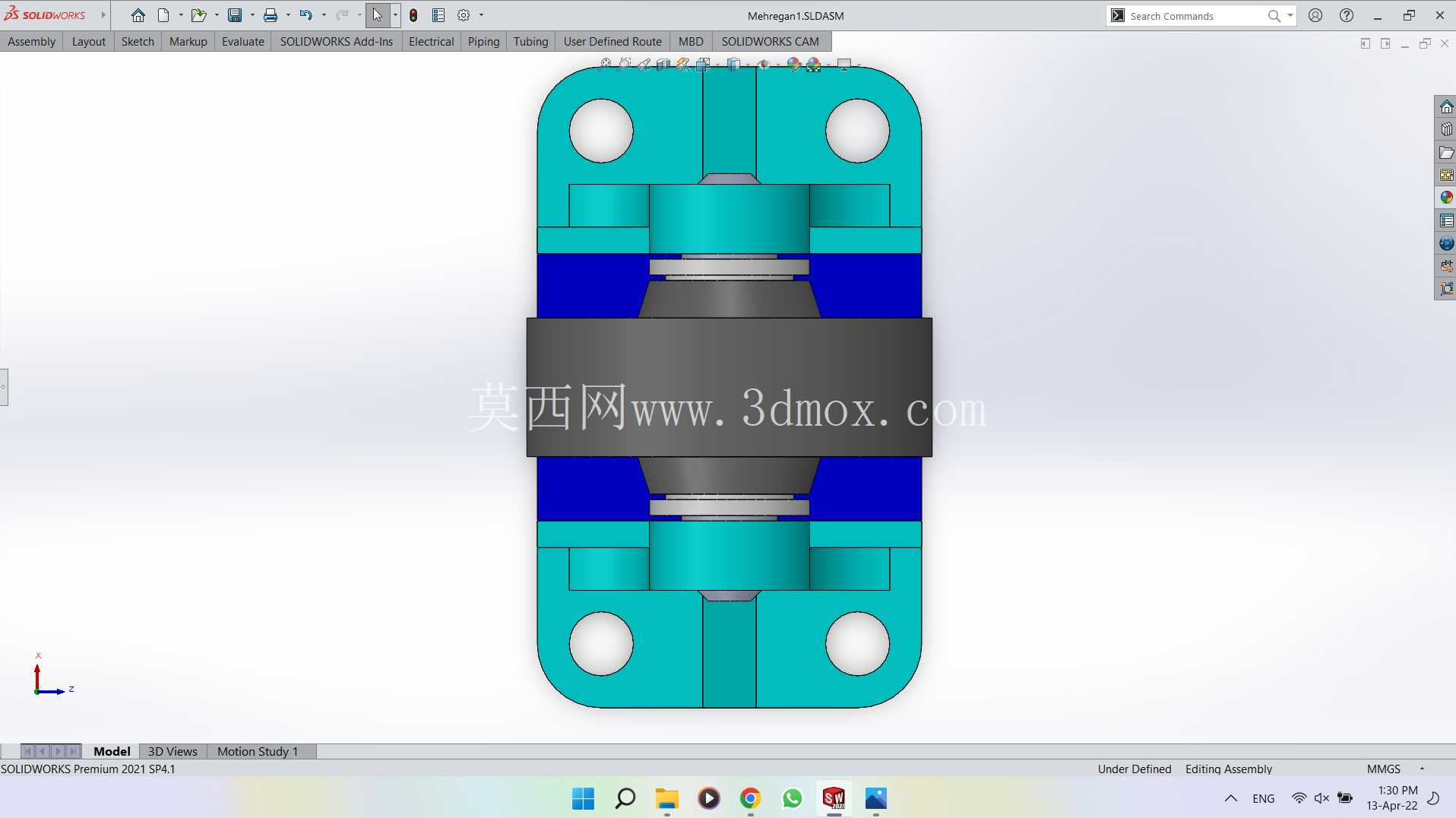

从结构设计逻辑来看，这款滚轮组件采用了对称式双立板支撑结构，两块带三角加强筋的立板垂直焊接或一体铸造成型在安装底板上，立板上部开设同轴的销轴安装孔，滚轮通过内置的滑动轴承或滚动轴承套装在销轴上，销轴两端与立板孔采用过盈配合或者端部卡簧限位的方式固定，避免滚轮运转过程中销轴出现轴向窜动。滚轮本体采用外圈包胶或者全金属的结构形式，图中展示的滚轮为金属外圈结构，适合在金属导轨面、硬化地面上滚动使用，耐磨性能更好，长期使用的形变量更小；如果是用于输送漆面工件、玻璃等易刮伤物料的场景，只需要将滚轮外圈替换为聚氨酯或者橡胶材质，就可以在不改动整体安装尺寸的前提下满足防护需求。

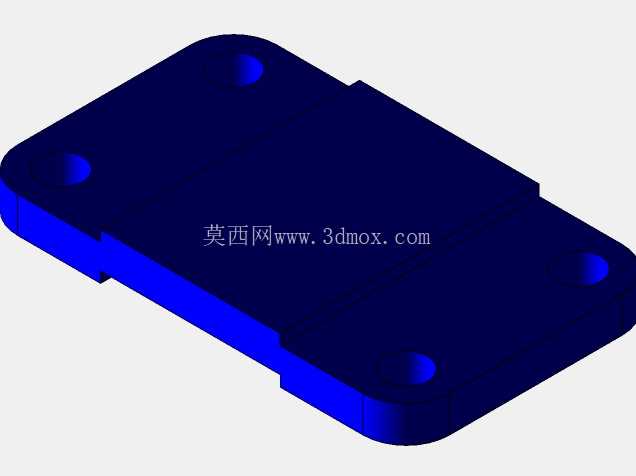

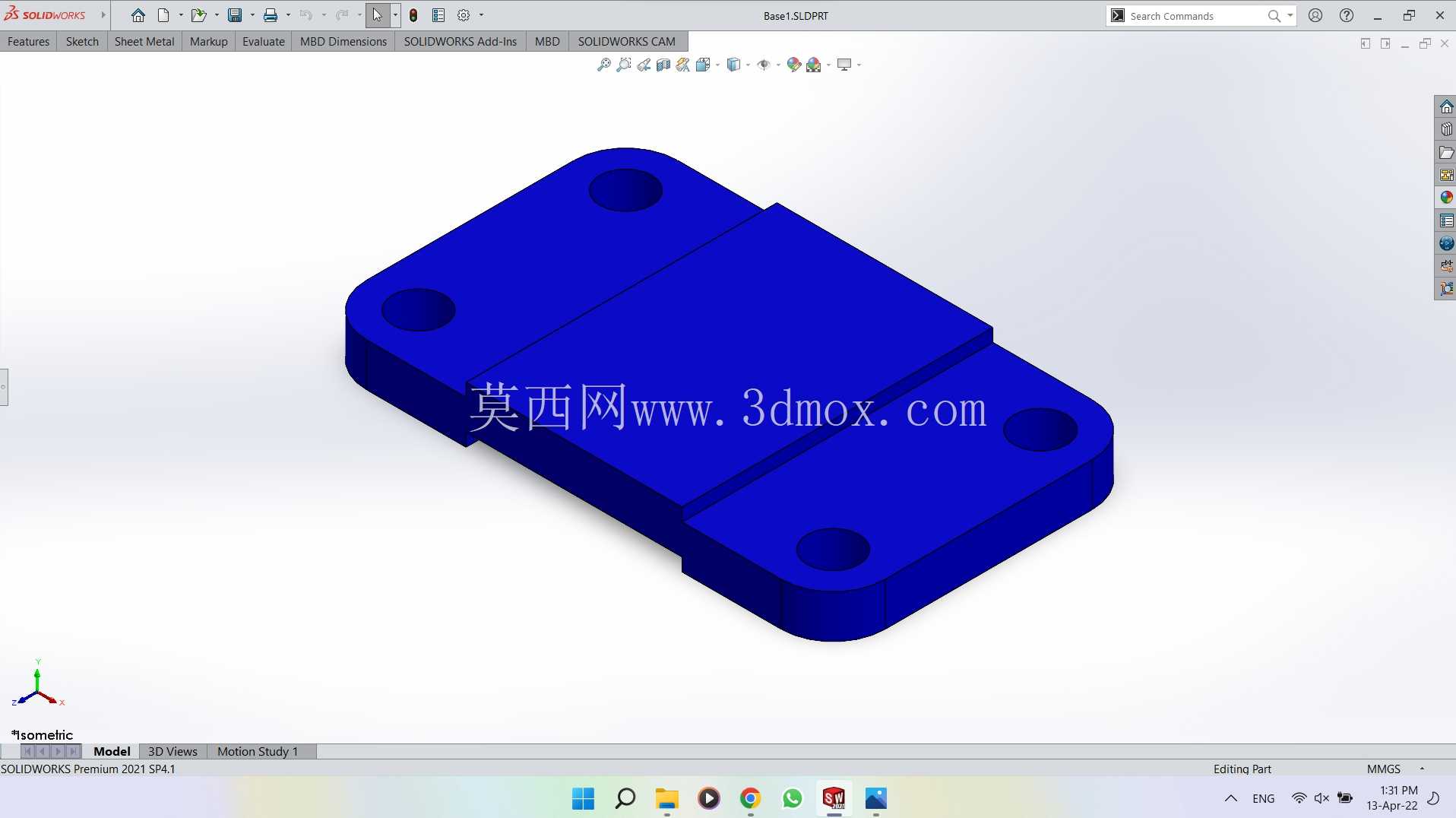

安装底板的设计充分考虑了现场安装的容错性，底板上开设的四个沉头安装孔分别布置在底板的四个角位，孔位间距遵循通用的型材安装孔距标准，既可以直接固定在方管焊接的机架上，也可以搭配T型螺栓固定在铝型材工作台上，沉头孔的设计可以让固定螺栓的头部完全沉入底板内部，不会突出底板平面影响安装的贴合度，避免安装后出现组件倾斜、滚轮受力不均的问题。底板底部可以根据使用需求加装调整垫片，当多组滚轮组合使用时，可以通过垫片微调每个滚轮的高度，保证所有滚轮的上母线处于同一水平面，避免出现个别滚轮悬空不受力、载荷集中在少数滚轮上导致的滚轮过早磨损、轴承受损问题。

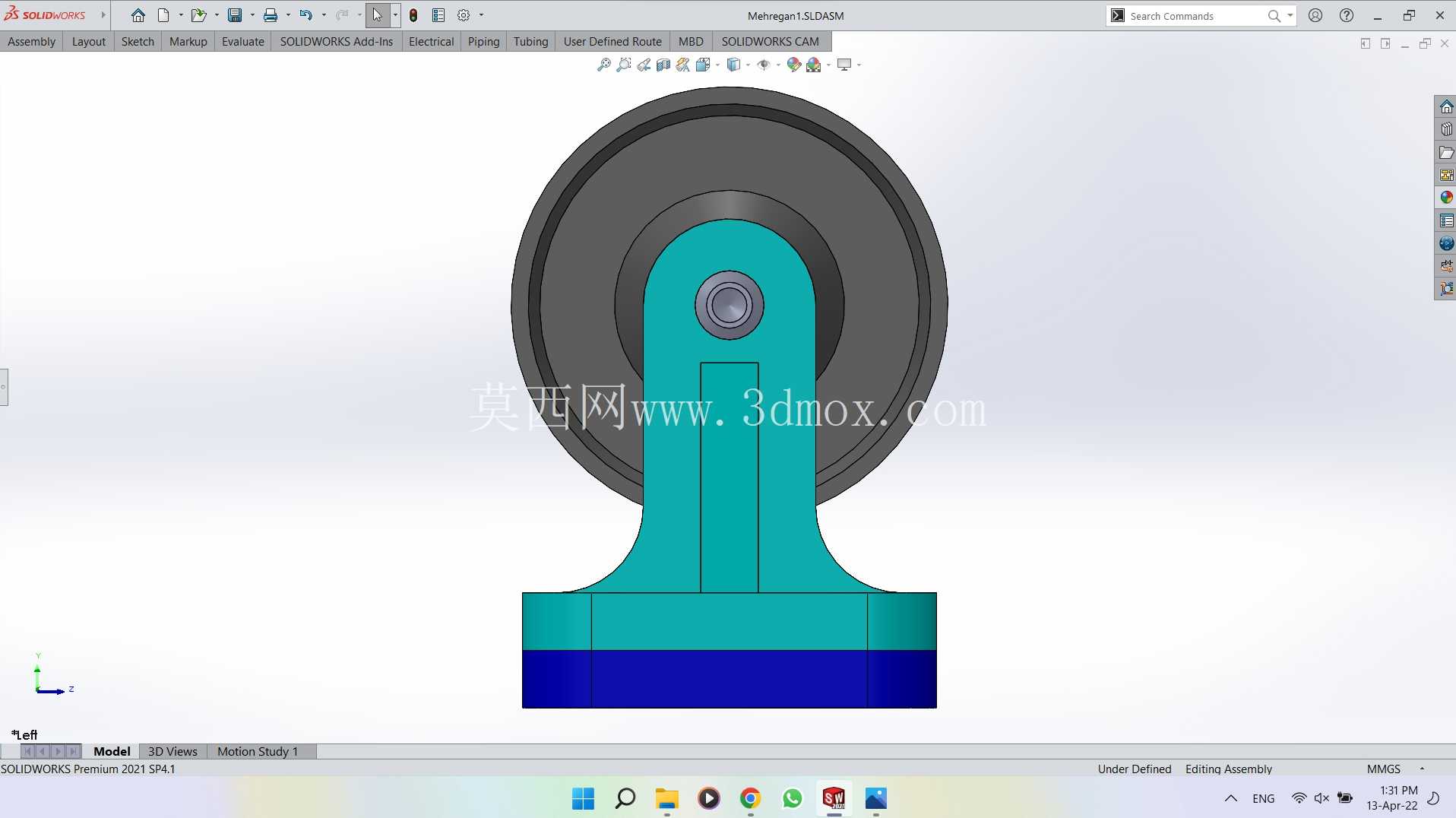

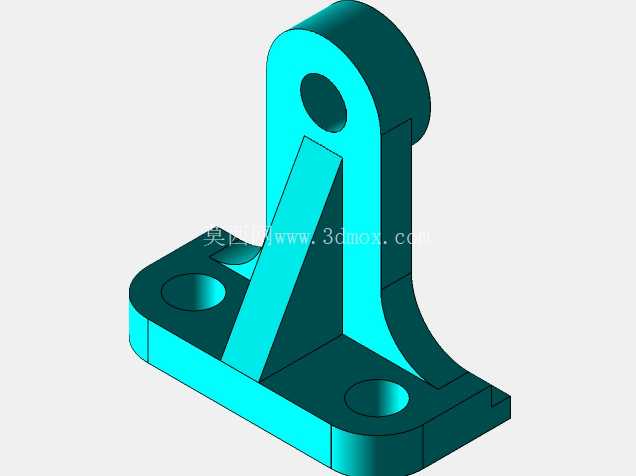

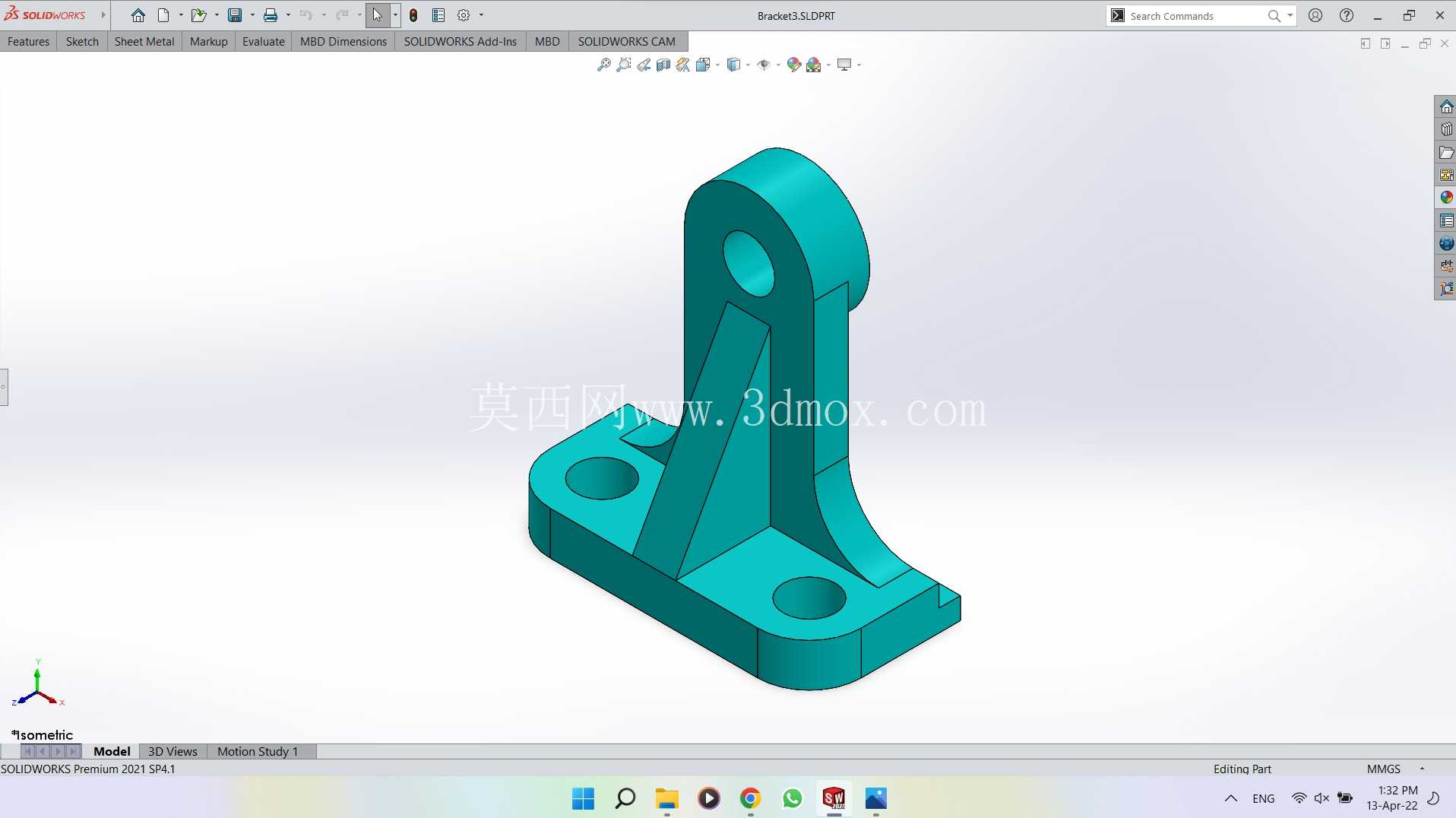

立板与底板连接位置的三角加强筋是整个结构的强度关键，在承受重载径向载荷时，立板会受到来自滚轮的向下的压力与侧向的倾覆力矩，如果没有加强筋结构，立板与底板的焊接位置或者铸造圆角位置很容易出现应力集中，长期交变载荷作用下会出现焊缝开裂、立板变形的问题。三角加强筋分别连接立板的侧面与底板的上平面，能够将立板受到的载荷分散传递到底板的整个平面上，大幅提升支撑结构的抗倾覆能力与结构刚性，即使在承受偏载的情况下，也能保证立板不会出现向外张开的变形，保证滚轮与销轴的同轴度，避免滚轮转动过程中出现卡滞、偏磨的问题。

从尺寸边界来看，这类滚轮组件的整体高度由滚轮直径与底板厚度共同决定，选型时需要重点确认三个核心尺寸：一是滚轮的外径尺寸，它决定了组件的整体安装高度，同时也影响滚轮的滚动阻力，外径越大的滚轮越容易越过地面或者导轨面上的细小杂物与凸起，滚动阻力更小，适合在地面不平整的车间环境使用；二是底板的安装孔距，它需要与设备机架上的预开安装孔位匹配，如果孔位不匹配就需要重新在机架上打孔，会增加现场安装的工作量；三是滚轮的宽度，它决定了滚轮与导轨面的接触面积，接触面积越大，单位面积的压强越小，滚轮的耐磨性能越好，对导轨面的损伤也越小，在重载场景下需要优先选择宽幅滚轮的结构。

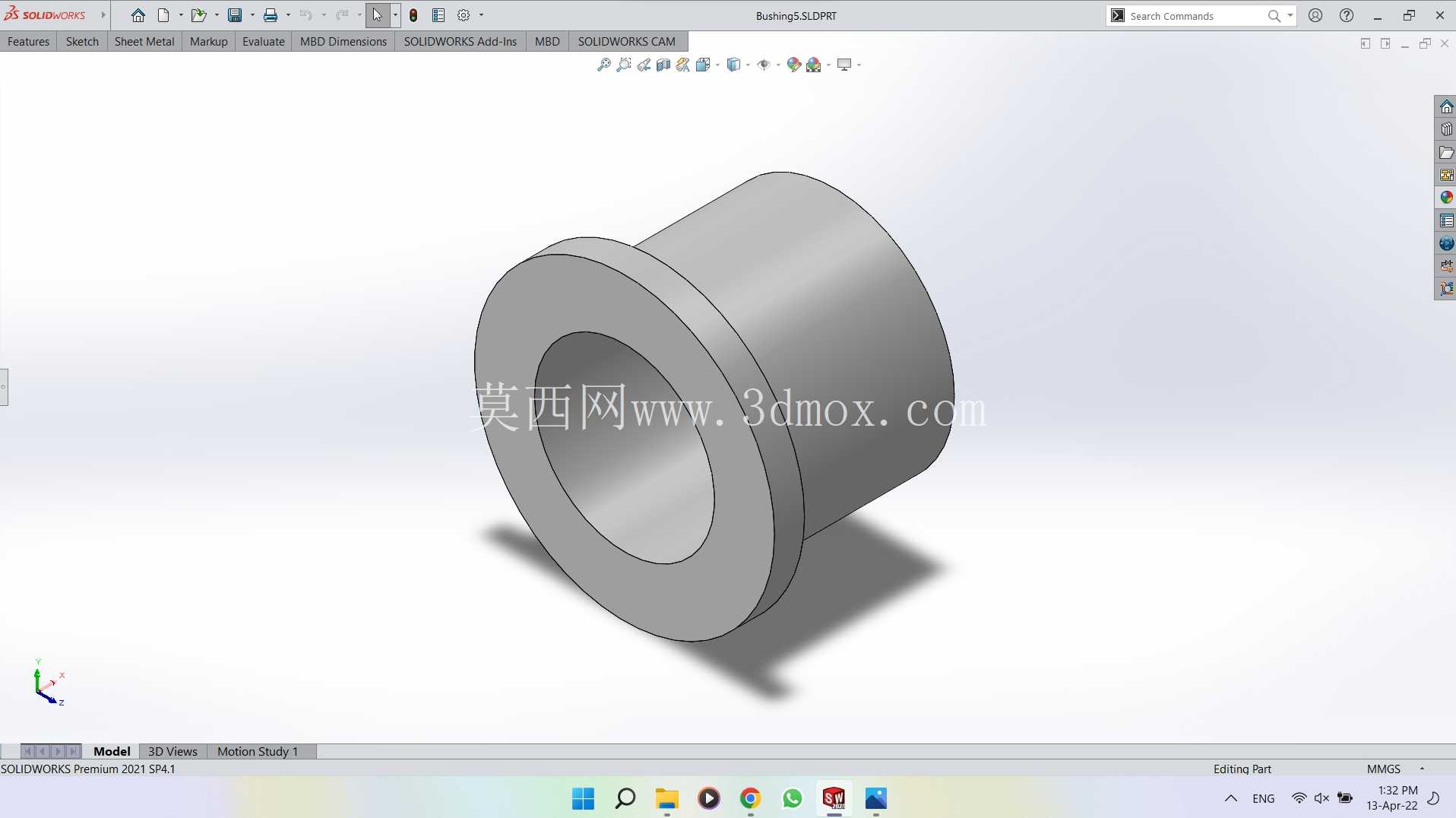

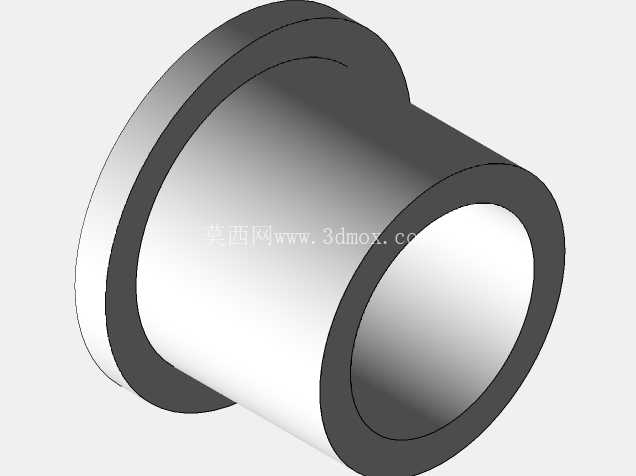

在实际建模过程中，需要重点关注几个配合位置的公差设计：滚轮内孔与轴承外圈的配合采用基轴制过渡配合，保证轴承外圈不会在滚轮内孔中出现打滑转动；轴承内孔与销轴的配合采用基孔制间隙配合，保证销轴固定后轴承内圈不会随滚轮转动，减少销轴的磨损；立板上的销轴安装孔需要保证同轴度公差在0.02mm以内，如果两个孔的同轴度超差，销轴安装后会出现倾斜，导致滚轮转动卡滞，轴承的使用寿命大幅缩短。另外，滚轮与两侧立板之间需要预留0.5-1mm的轴向间隙，避免温度变化导致滚轮热胀冷缩后与立板发生摩擦，增加转动阻力。

这类组件在日常维护中也非常便捷，只需要定期在销轴位置加注润滑脂，就可以保证轴承的润滑状态，减少磨损；当滚轮磨损到极限尺寸时，只需要拆下销轴端部的卡簧，抽出销轴就可以更换新的滚轮，不需要拆卸整个安装底座，维护成本极低，非常适合在连续运转的生产线上使用，能够大幅减少设备停机维护的时间。
