汽车冲压线手动夹紧定位工装结构

这套夹紧定位结构主要应用在汽车覆盖件冲压生产的线旁工序工位，适配小批量试制、冲压件返修、单件补加工场景下的板件定位装夹，区别于自动化冲压线的液压夹紧模组，手动驱动的结构不需要外接动力源，在没有气源、液压站配套的返修区、试制车间就能直接部署，不需要额外布设动力管线，工位调整时可以整体移位，适配多品种小批量的柔性生产需求。

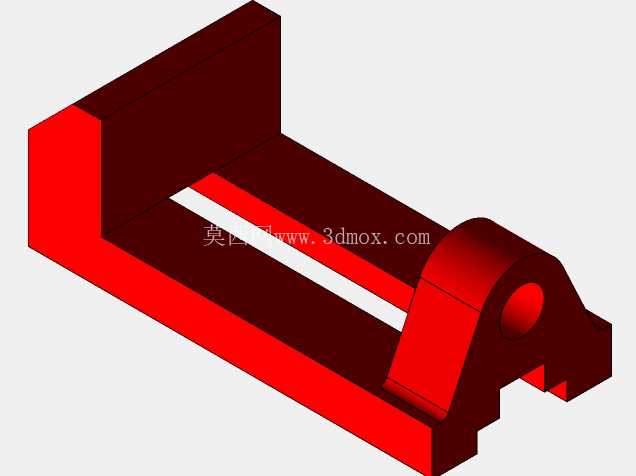

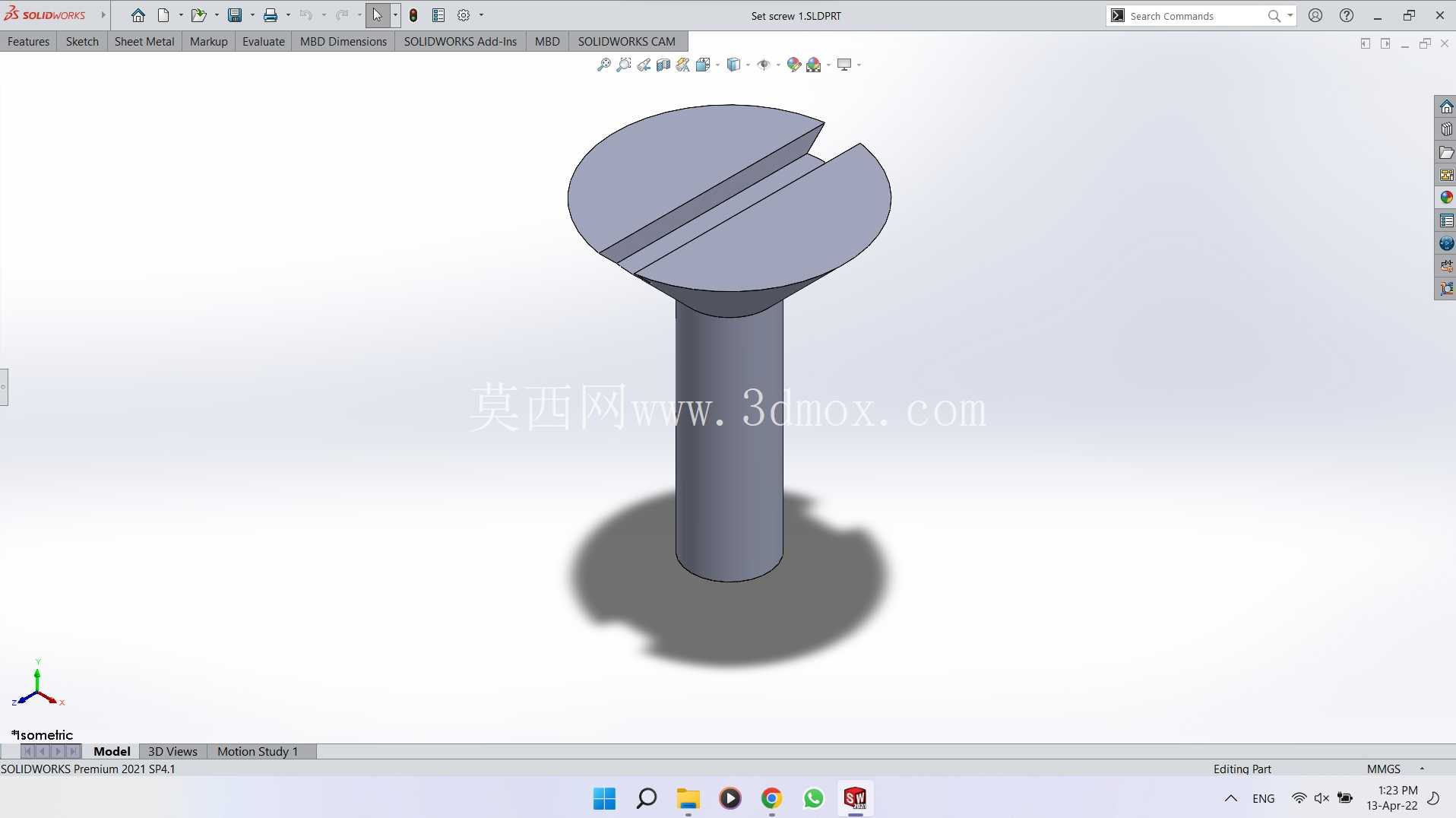

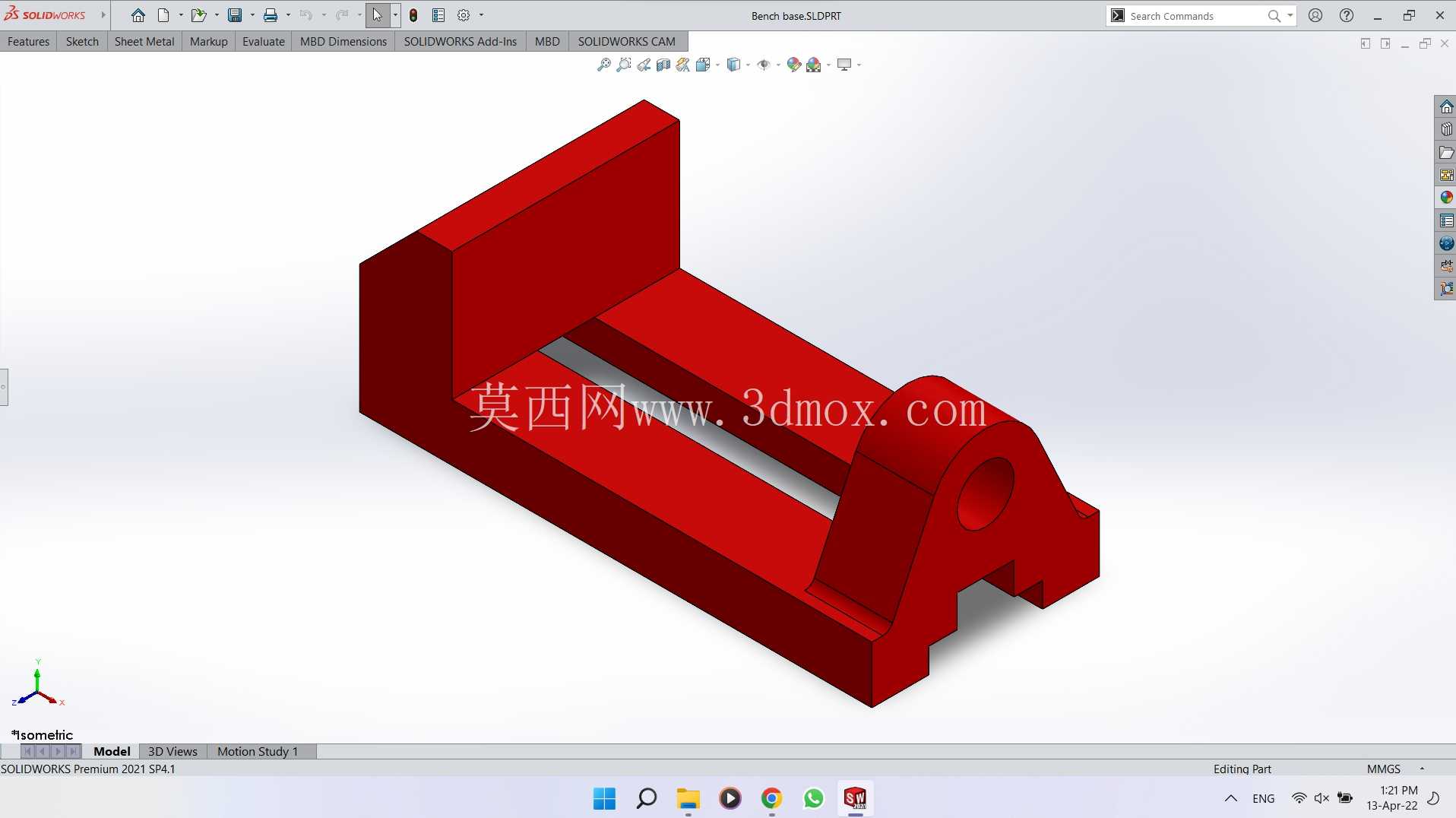

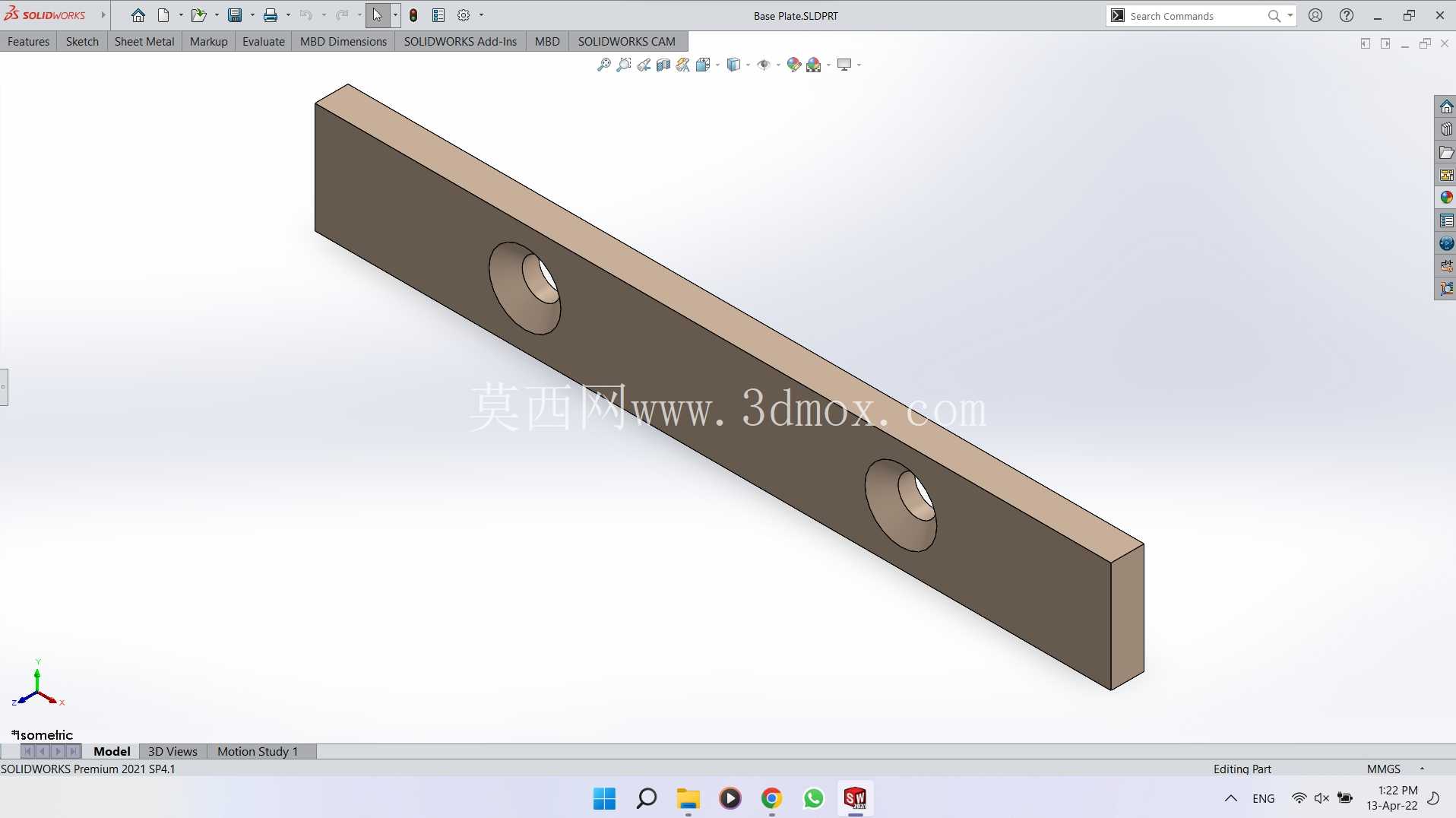

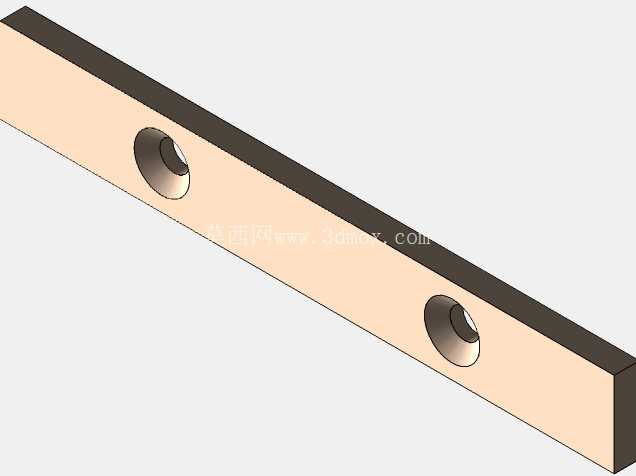

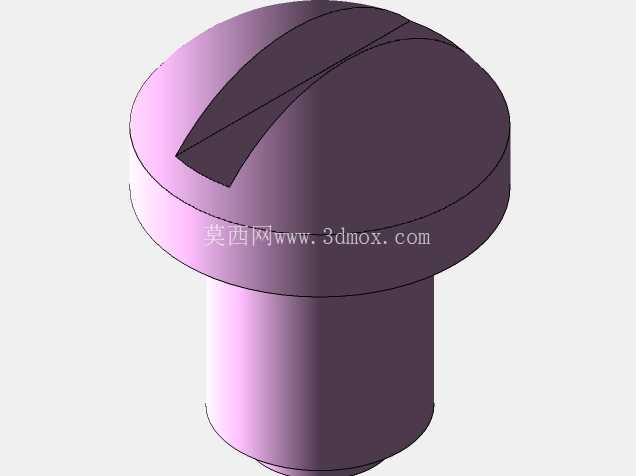

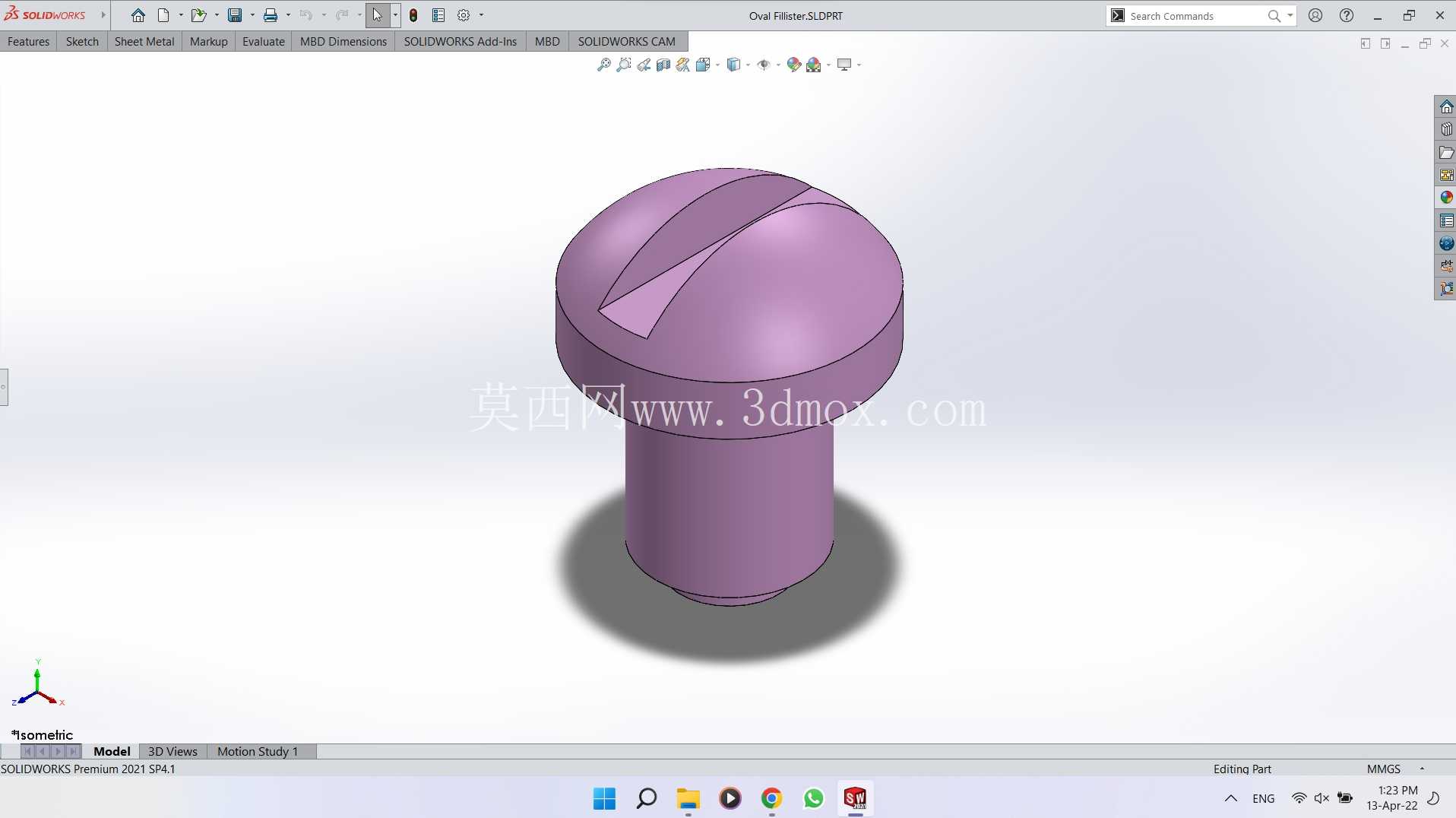

从功能实现逻辑来看，L型的基座本体承担整个结构的安装基准，基座底面设置有平行的定位滑槽，和工位台面上的T型槽配合时，可以沿着槽向调整整体安装位置，适配不同长度规格的冲压件装夹跨度，不需要重新在台面上打孔攻丝，调整完成后通过滑槽内的T型螺栓锁紧即可完成固定。基座的竖直立边作为装夹的定位靠面，加工时保证了和底面滑槽的垂直度，板件侧边靠紧立边后就能完成X向的定位基准对齐，避免装夹时的基准偏移。

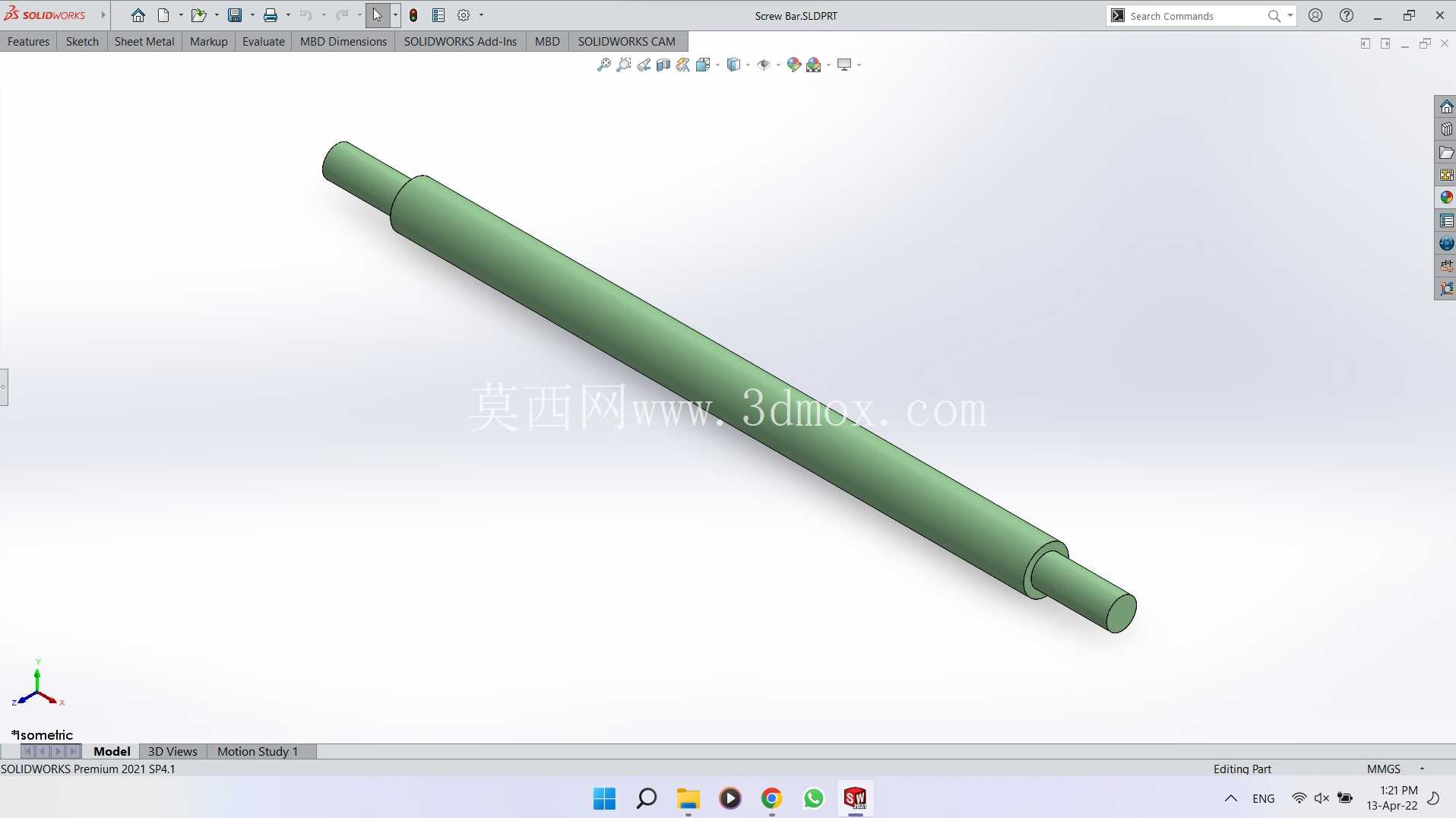

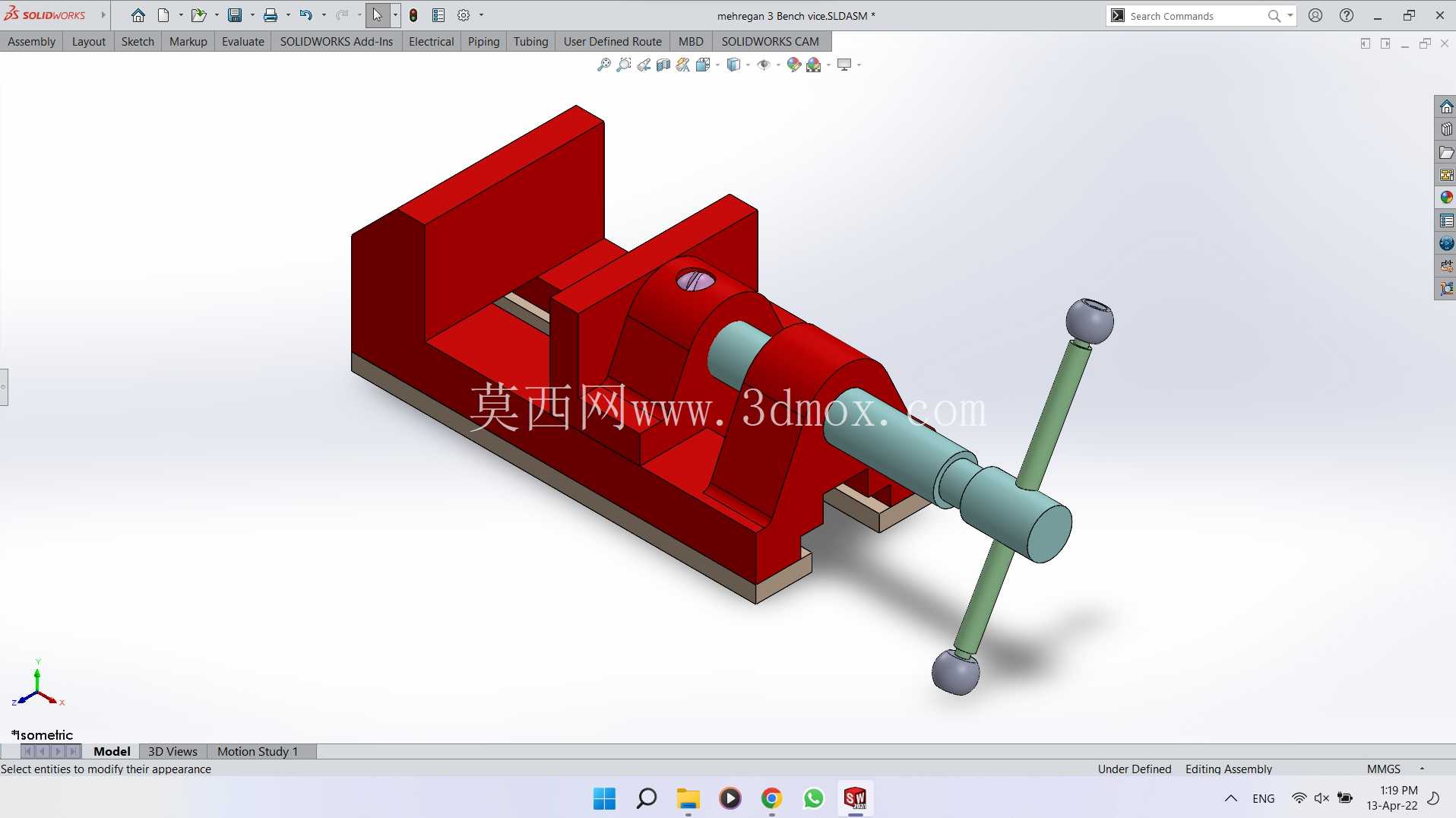

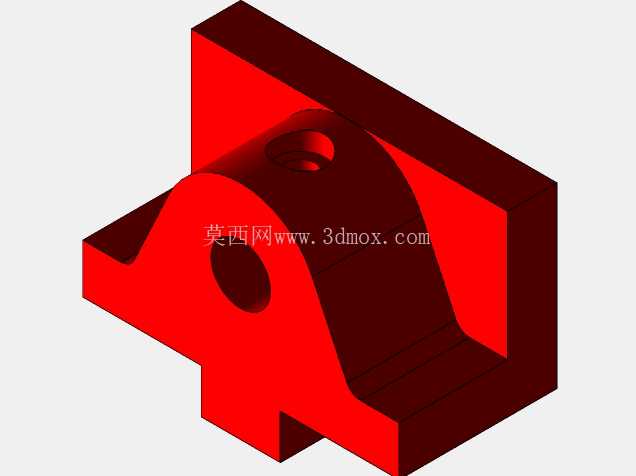

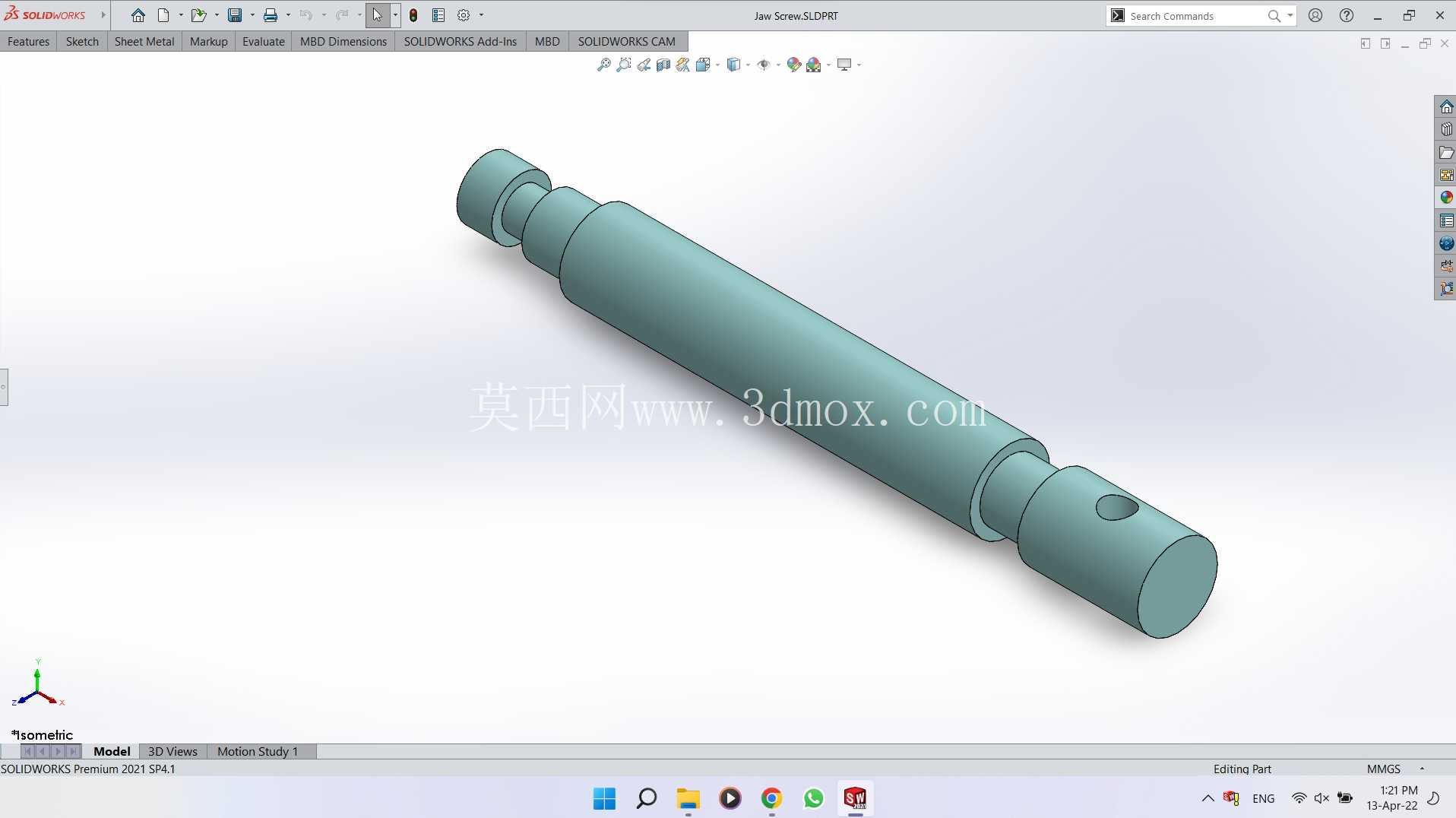

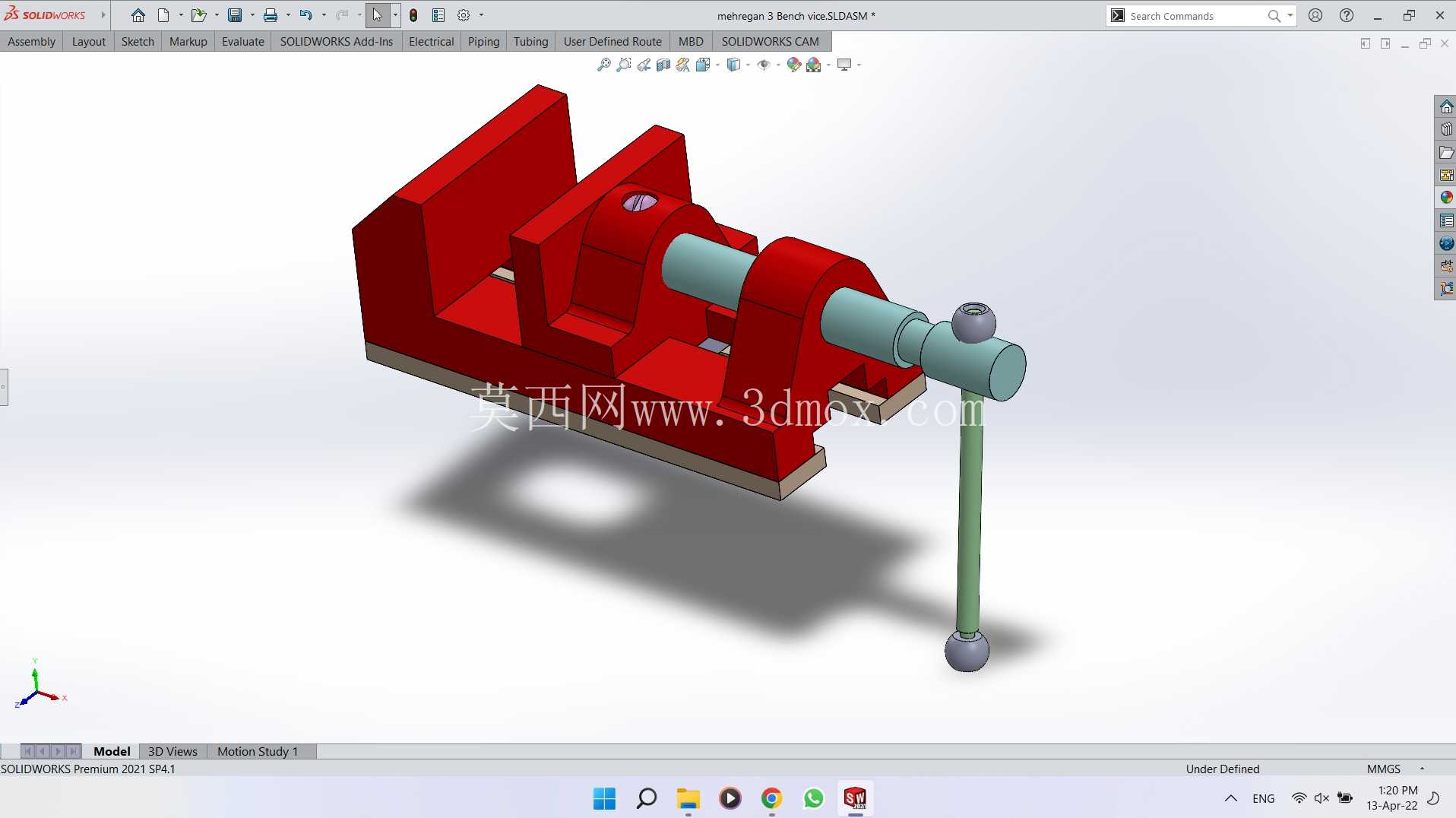

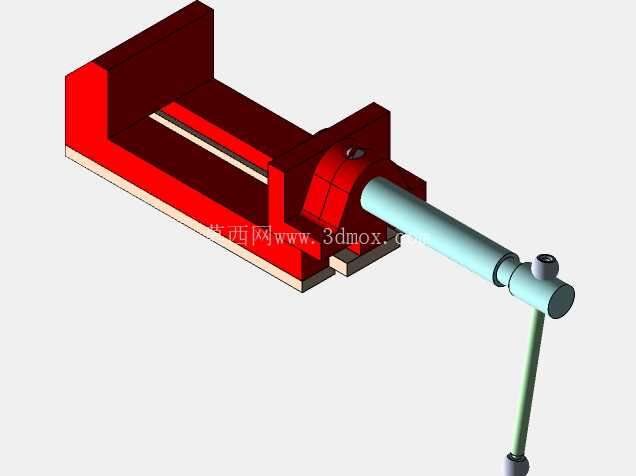

驱动部分采用杠杆式的手动压臂结构，水平布置的丝杠副穿过基座端部的支撑座，和压块组件连接，转动端部的操作手柄时，丝杠带动压块沿着基座的水平导向槽做直线进给，压块的工作面和基座立边平行，进给过程中不会出现偏转，保证对板件的夹紧力均匀分布，不会因为压块偏斜造成板件局部压痕或者装夹错位。丝杠的导程选用了适中的参数，既保证手动操作时的进给效率，不会因为导程过小需要转动多圈才能完成夹紧，也避免导程过大导致夹紧力不足、加工过程中板件窜动的问题，手柄的长度经过力臂优化，普通操作人员单手施加力量就能达到足够的夹紧力，不需要借助加力杆，降低操作劳动强度。

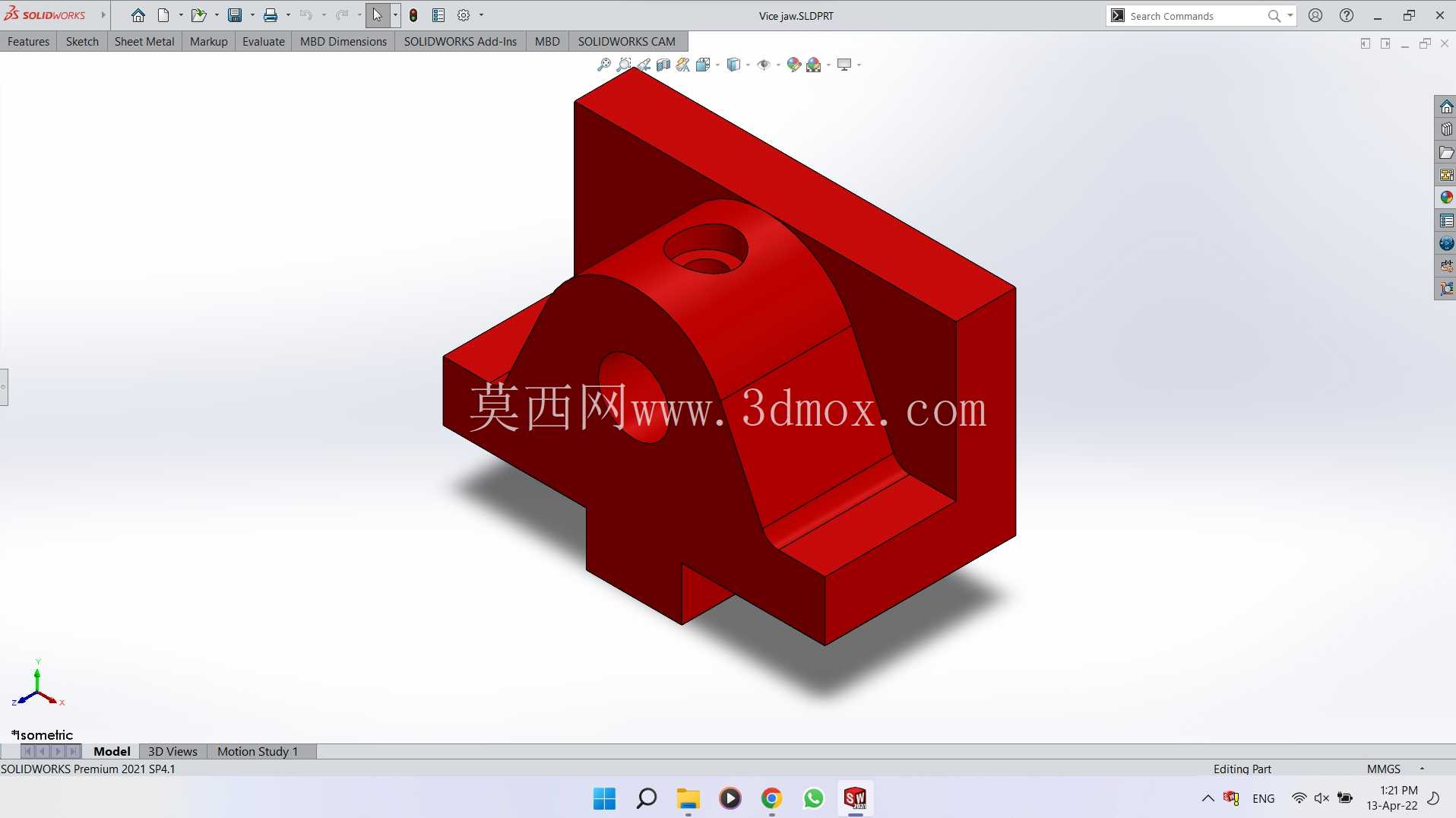

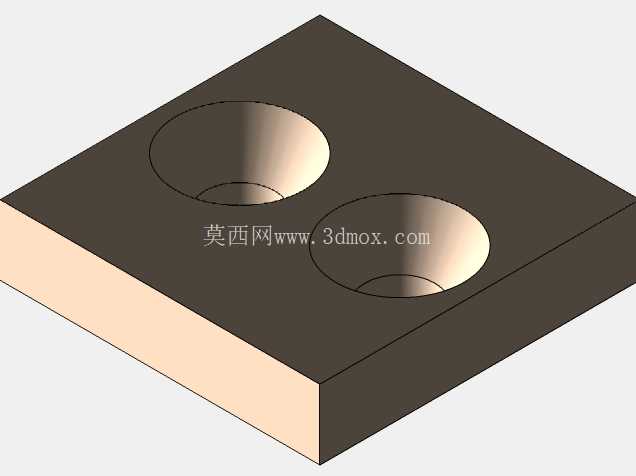

压块组件和丝杠端部采用活动铰接结构，即使板件的侧边存在轻微的平面度误差，压块也能自适应贴合板件表面，不会出现线接触、点接触的装夹状态，保证夹紧的稳定性。导向槽的间隙控制在合理范围，既保证压块滑动顺畅无卡滞，也不会因为间隙过大造成压块上下窜动，影响装夹精度。基座的整体壁厚经过强度校核，在承受最大夹紧力时，立边的变形量控制在0.02mm以内，不会因为基座变形导致定位基准偏移，保证后续冲压返修、钻孔、切边等工序的加工精度。

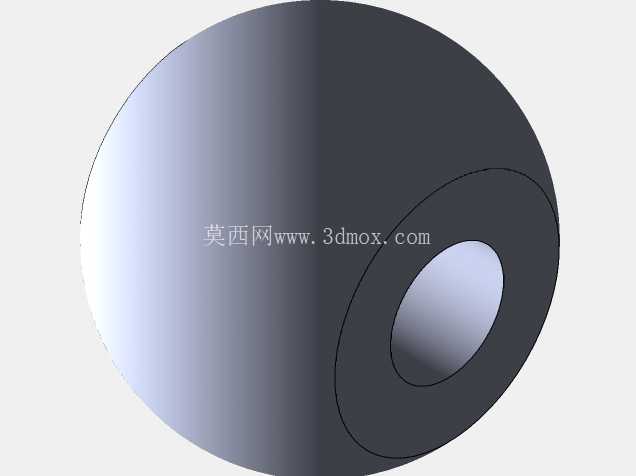

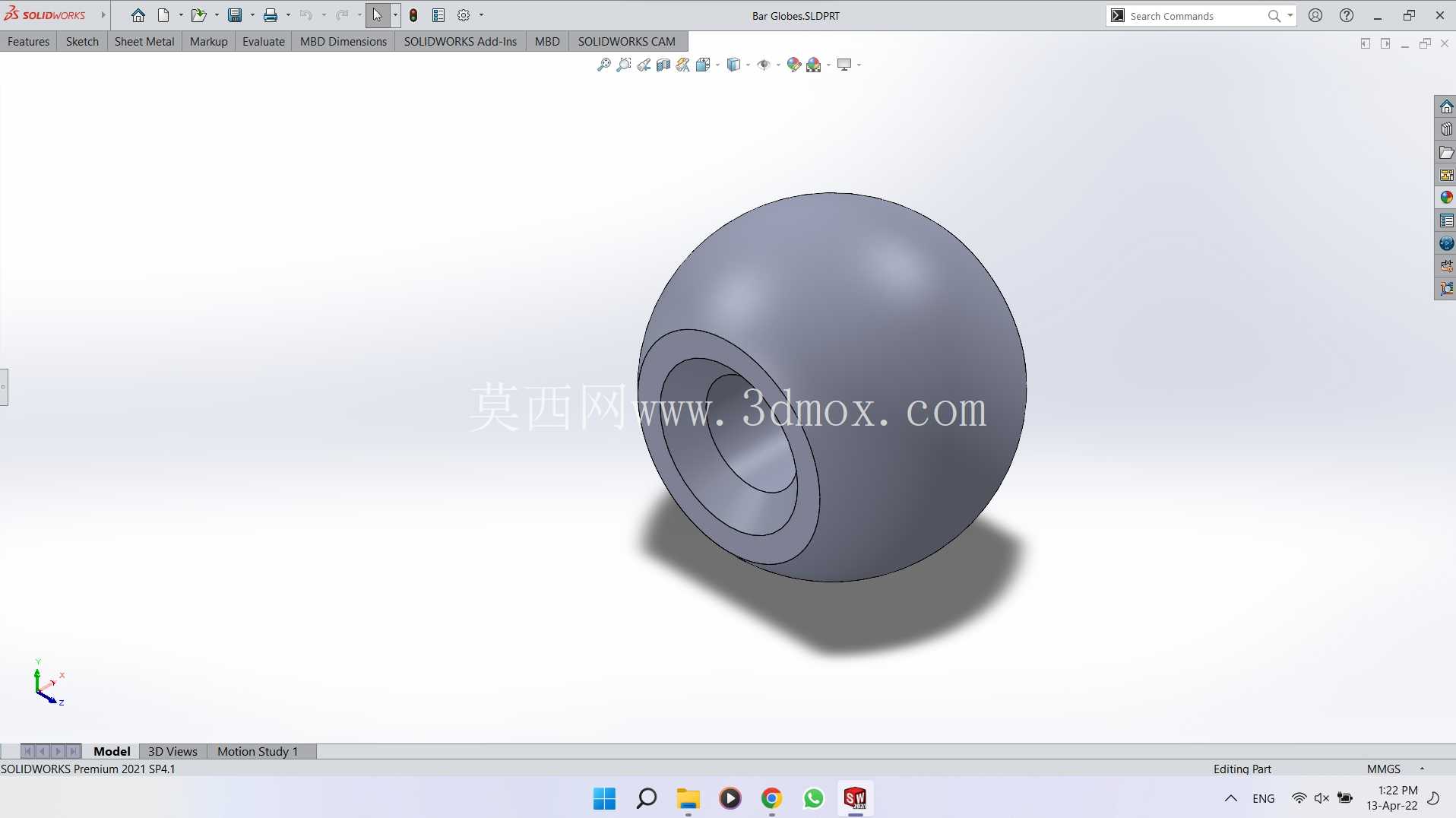

安装边界方面，整套结构的水平长度可以通过滑槽调整适配，基座的宽度尺寸适配常规工位台面的T型槽间距，不需要对现有工位台面做改造就能直接安装。操作手柄的转动半径预留了足够的操作空间，不会和周边的工具架、其他工装产生干涉，手柄的握持部分做了防滑处理，手上沾有冲压油时也能稳定操作，不会出现打滑脱手的情况。

在实际生产场景中，这类手动夹紧工装往往和其他标准夹具配合使用，组成完整的板件装夹系统，针对汽车冲压件里的加强板、支架类小型零件，单套工装就能完成侧边定位夹紧，针对尺寸更大的覆盖件，可以多套工装沿板件轮廓布置，分别对不同的侧边进行定位，组合灵活，不需要针对单一零件制作专用的整体夹具，大幅降低试制阶段的工装成本，缩短生产准备周期。结构上没有复杂的传动组件，日常维护只需要定期在丝杠和导向槽位置涂抹润滑脂，就能保证长期操作顺畅，易损件只有丝杠和压块的接触面，磨损后只需要更换局部零件，不需要整体更换工装，降低长期使用的维护成本。

设计过程中优先考虑了操作的便捷性和定位的可靠性，所有的加工面都明确了公差要求，基座的定位面、导向面、丝杠安装孔的位置度、平行度都按照工装夹具的通用公差标准设定，既不会因为精度要求过高提升不必要的加工成本，也不会因为精度不足导致装夹误差超差，平衡了加工成本和使用性能。
