手动杠杆式压紧夹持工装结构设计

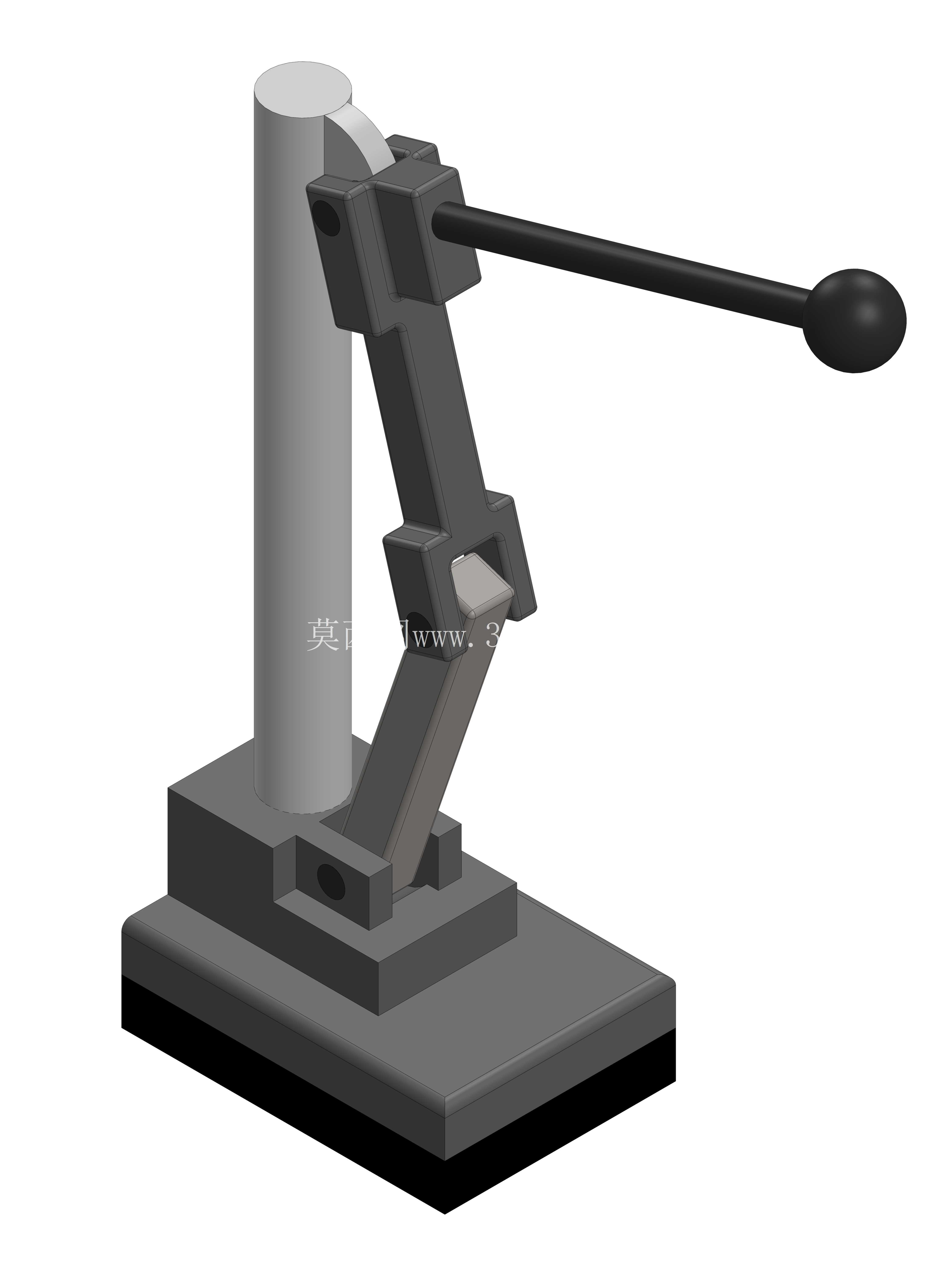

　　从结构功能来看，这套压紧装置采用了二级杠杆增力的结构逻辑，长操作手柄作为第一级力臂，操作人员施加在手柄末端的力经过中间铰接的肘节结构传递到压头位置，能够在手柄端施加十几牛力的情况下，在压头端输出数百牛的压紧力，足够满足厚度10mm以内的薄板件、小型塑料件、铝型材工件的压紧定位需求，不会出现加工过程中工件移位的问题。压头位置设计了可微调的接触块，能够根据被压紧工件的高度差调整伸出长度，避免不同批次工件厚度公差带来的压紧不实问题，接触块端面做了平面处理，不会在工件表面压出明显压痕，对于表面质量要求较高的装饰件、阳极氧化件加工也能适配。在小型零部件装配、工件钻孔定位、轻量工件铆接固定这类需要快速压紧定位的生产场景里，手动杠杆式压紧工装的应用覆盖了从五金加工小作坊到小型装配线的多个工位，这类工装不需要外接气源、电源，完全依靠人力操作就能实现工件的快速夹紧与松开，对于小批量多品种的加工场景适配性极强，尤其是在没有配套动力源的临时加工工位、户外维修作业场景中，这类纯机械结构的压紧装置可靠性远高于需要配套动力的夹具。

　　底座采用了双层阶梯式的铸铁结构，底部预留了四个安装孔位，可以直接通过T型螺栓固定在标准钳工工作台、钻床工作台的T型槽上，安装边界的孔位间距适配市面上多数小型台钻、手动攻丝机的工作台槽距，不需要额外加工过渡连接板就能直接安装使用。立柱部分采用圆柱形实心钢柱设计，和底座之间采用过盈配合加定位销的连接方式，能够承受压紧过程中产生的侧向弯矩，不会在长期反复使用后出现立柱倾斜、晃动的问题，铰接位置的销轴都做了淬火处理，表面硬度达到HRC45以上，能够承受长期反复的铰接摩擦，减少使用过程中的磨损间隙，避免压紧过程中出现压头偏移的问题。

　　设计这套结构的时候，特意将操作手柄的摆动角度控制在60度以内，操作人员不需要大幅度抬臂就能完成压紧和松开的动作，长时间重复操作也不容易产生疲劳，手柄末端的球形握把贴合手掌轮廓，施压的时候不会硌手，同时球形结构没有突出的棱角，操作过程中不容易刮碰到操作人员的手部。整个机构的死点位置设置在压头完全压紧工件的状态，这时候即使操作人员松开手柄，机构也会因为处于力学死点而保持压紧状态，不会因为加工过程中的振动导致松脱，只有主动扳动手柄越过死点位置才会松开，这一设计完全规避了手动夹具容易因为振动松脱的安全隐患，在钻孔这类存在轴向振动的加工场景中使用安全性有足够保障。

　　从安装尺寸来看，整套工装的底座长度控制在200mm以内，宽度150mm，立柱高度180mm，压头的最大开口高度可以达到120mm，能够容纳多数小型加工工件的装夹需求，不会因为尺寸过大占用过多工作台空间，对于工作台面有限的小型加工工位十分友好。铰接位置的配合间隙控制在0.02mm以内，既保证了铰接转动的顺畅性，又不会因为间隙过大导致压头的压紧位置出现偏差，每次压紧的重复定位精度可以控制在0.1mm以内，对于需要重复定位的批量工件加工，能够有效减少装夹找正的时间。整个结构没有采用复杂的弹性元件、液压气动元件，所有零部件都是常规的机加工件，后期维护只需要定期在铰接位置涂抹润滑脂就能保证长期顺畅使用，即使出现销轴磨损的情况，也只需要更换标准尺寸的销轴就能恢复精度，维护成本极低，适合小型加工场所长期使用。
