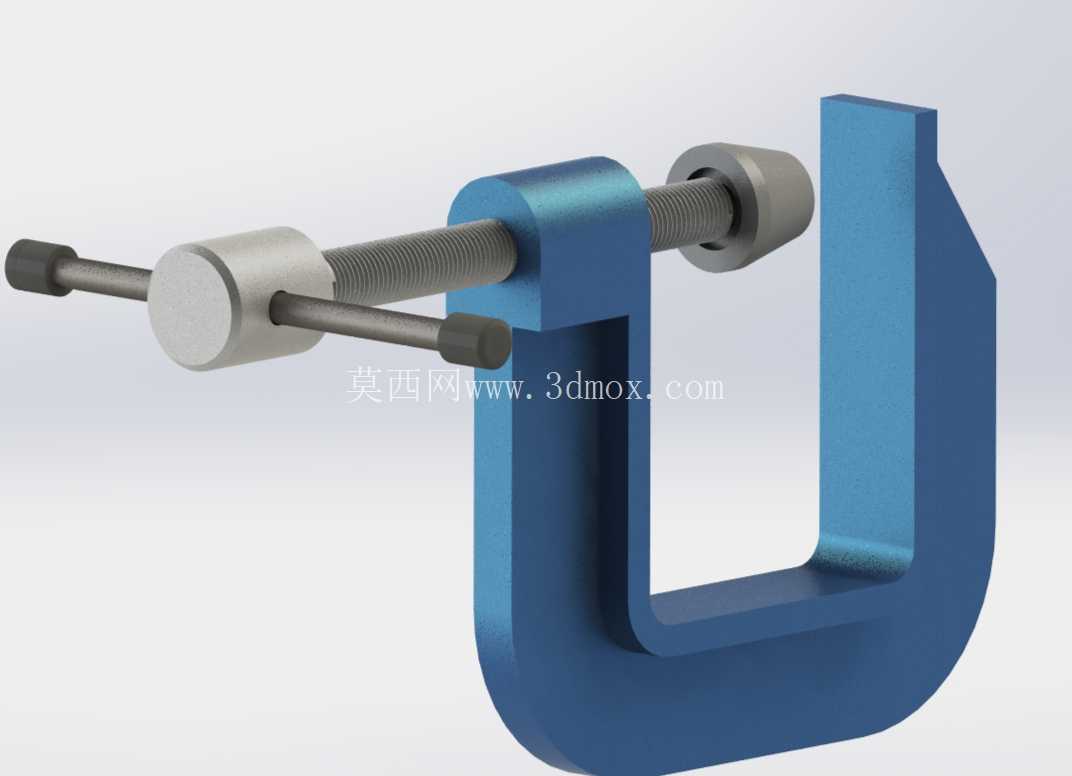

工业级手动螺旋C型夹紧工装结构

在机械加工、钣金装配、木工胶合、工件临时定位的各类作业场景里，手动螺旋C型夹是普及率极高的通用夹持工装，其结构逻辑经过上百年的工业应用迭代，已经形成了非常成熟的受力传递路径，没有冗余的功能结构，所有部件的设计都围绕“稳定夹持、操作便捷、受力均匀”三个核心目标展开。这款C型夹的主体采用C形开口的框架结构，框架截面做了等强度优化，从夹持端到螺杆安装座的位置，截面厚度随受力弯矩的变化平滑过渡，避免应力集中导致的框架变形甚至断裂，框架的两个夹持端面保持严格平行，保证夹紧时工件受力面均匀贴合，不会出现局部压痕或者夹持打滑的问题。螺杆组件采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率适中，具备良好的自锁性能，夹紧后不会因为作业过程中的振动出现松脱，螺杆末端搭配了可转动的压头，压头与螺杆端面之间留有转动间隙，夹紧过程中压头可以随工件表面自适应微调角度，避免螺杆转动时带动工件移位，同时减少压头对工件表面的刮擦损伤。操作端采用T型穿杆结构，不需要额外配套扳手，直接手动转动穿杆即可完成夹紧与松开动作，穿杆的长度经过力矩匹配设计，手动施加的力经过螺纹增力后，可以在夹持端产生足够的压紧力，满足多数轻中型工件的夹持需求，同时不会因为力臂过长导致夹紧力过载损坏工件或者夹具体本身。从安装边界来看，这款C型夹的开口深度与开口行程做了平衡设计，既可以满足一定厚度工件的夹持需求，也不会因为框架悬臂过长导致刚性下降，整体外形没有突出的尖锐棱角，所有边角都做了倒钝处理，日常取放、操作过程中不会划伤操作人员。在汽车冲压件的临时配焊场景中，这类C型夹可以快速将两个待焊接的冲压板件压紧贴合，消除板件之间的拼接间隙，保证焊接后的形位尺寸符合要求；在机加工工序里，可以用来将小型工件直接压紧在机床工作台上，替代复杂的专用夹具，完成小批量零件的钻、铣、磨工序的装夹；在木工粘接作业中，多个C型夹配合使用，可以在涂胶后沿粘接面均匀施加压力，等待胶层固化过程中保持粘接面紧密贴合，避免开胶错位。设计这类C型夹的三维结构时，首先要确定额定夹持力对应的框架强度，通过有限元校核C形框架在最大夹紧力下的变形量，保证框架开口端的变形量在允许范围内，不会因为长期受力出现开口扩张的塑性变形；其次要匹配螺杆的螺纹参数，根据需要的夹紧力计算螺纹中径、螺距，保证螺纹副的接触强度足够，同时兼顾操作的省力性；压头部分要设计防滑结构，但压头表面的粗糙度不能过高，避免压伤软质工件表面，对于需要夹持已加工面的场景，还可以在压头与框架夹持端搭配软质垫块。整体结构没有复杂的曲面特征，所有加工面都可以通过普通铣削、车削工艺完成，加工成本低，维护方便，螺杆部分可以定期涂抹润滑脂减少螺纹磨损，延长整体使用寿命，是车间工装配置里不可或缺的通用夹持工具。
