多腔式注塑塑料模具三维结构设计

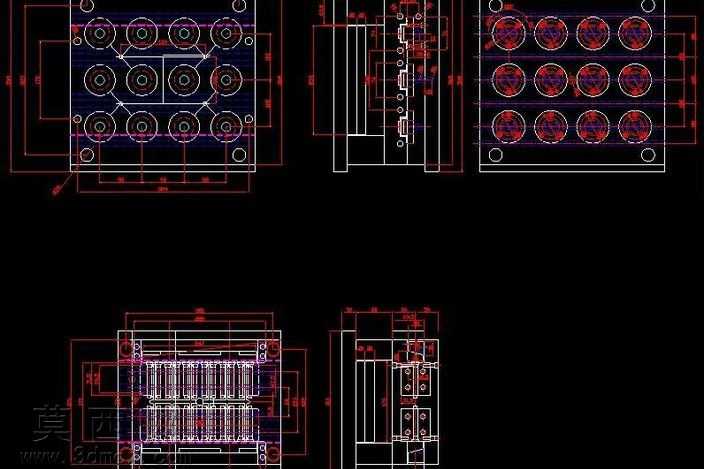

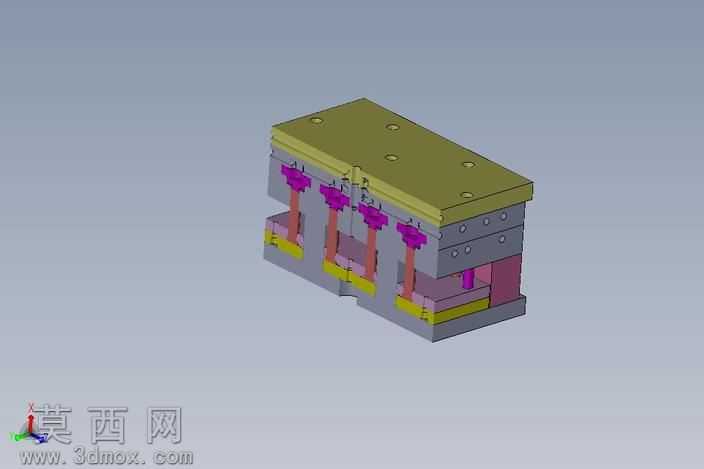

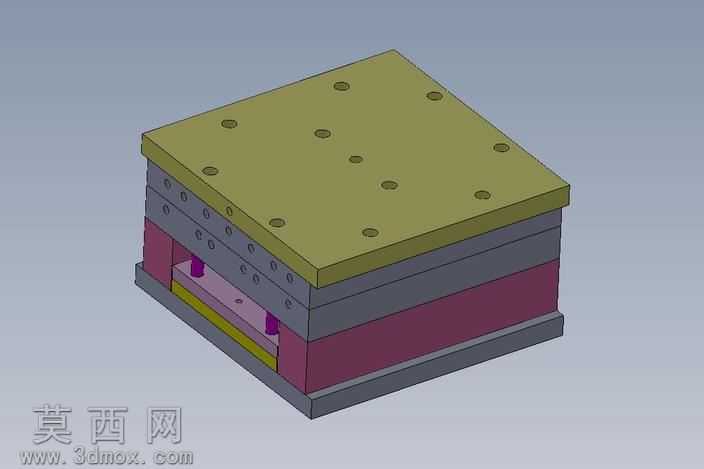

本套塑料模具采用三维建模软件完成全参数化结构设计，建模过程严格遵循注塑模具设计规范与成型工艺要求，完整还原了模具从定模到动模的全部装配层级。模型构建阶段以实际注塑生产的装配逻辑为基准，依次完成模架选型、型腔型芯拆分、浇注系统布局、顶出机构设计、冷却水道排布等核心结构的建模，所有零件均添加了对应的装配约束，可实现完整的开合模动作模拟，直观展示模具工作时的运动干涉情况与结构配合精度。材质渲染阶段针对不同模具零件的实际加工材质做了区分：上下模座采用调质钢材的哑光金属质感渲染，型腔型芯部分添加了模具钢抛光后的细腻金属反光，顶杆、复位杆等标准件做了发黑处理的深色金属材质，浇注系统的流道、浇口部分采用半透明材质标识，冷却水道则以亮色透明材质突出展示管路走向，不同功能零件的材质区分清晰，便于快速识别各结构模块的功能与位置。结构设计上采用了一模多腔的布局形式，可同时完成多个塑料制件的注塑成型，有效提升单批次生产效率；浇注系统采用平衡式流道设计，确保熔融塑料能够均匀填充各个型腔，减少各型腔制件的成型质量差异；顶出机构采用顶杆顶出方案，顶杆位置排布避开制件外观面与配合面，避免顶出痕迹影响制件外观与装配精度；模架部分选用标准模架结构，导柱导套的配合精度按照注塑模标准公差设计，保证开合模过程中的定位精度，减少长期生产过程中的磨损偏移；冷却系统围绕型腔均匀排布，确保模具温度均匀分布，缩短制件冷却定型时间，减少制件因冷却不均产生的翘曲、缩痕等成型缺陷。设计过程中充分考虑了模具加工的工艺性，所有型腔型芯的拆分结构均适配常规数控铣、电火花等加工设备的加工要求，避免出现无法加工的倒扣、尖角等结构，同时预留了标准件的安装位置，便于后续模具的装配、调试与后期维护，整套模型结构完整，装配关系清晰，可作为塑料模具设计学习、结构参考的三维素材使用。
