三板式冰盒注塑成型模具结构设计

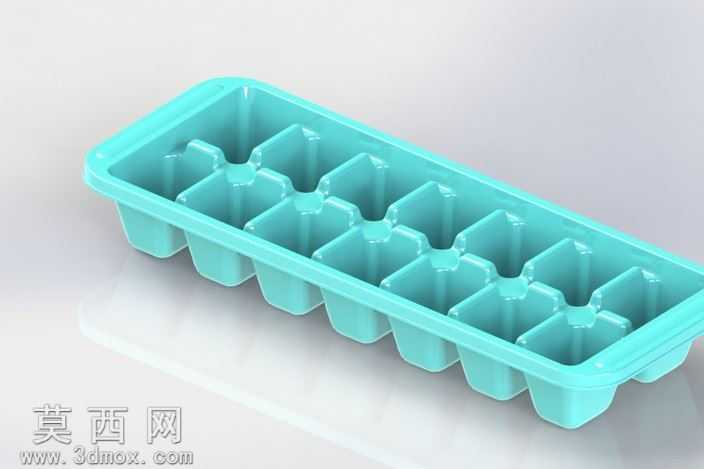

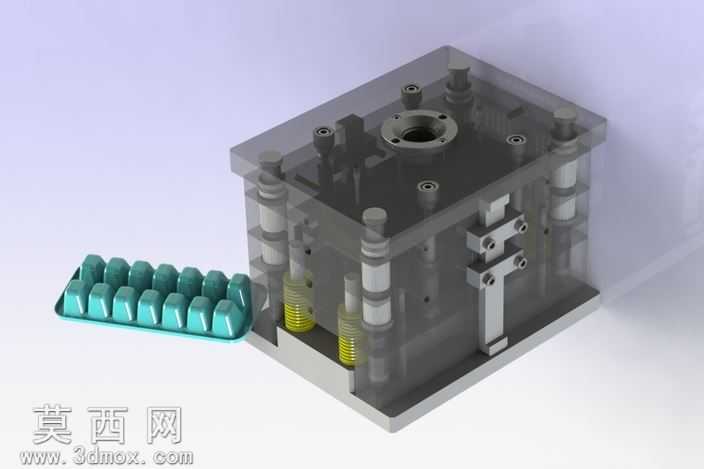

本套模具为针对冰盒类塑料制件设计的三板式注塑模具，整体建模过程围绕注塑成型的工艺逻辑展开，在三维建模阶段首先完成冰盒制件的结构还原，精准还原制件的排布形态、表面弧度与腔体尺寸，以此为基础推导模具的分型结构、浇注系统与脱模机构。建模过程中严格遵循三板模的结构特性，将模具划分为定模座板、流道推板、动模板三个核心板层，各板层之间通过导柱导套实现精准导向定位，导柱部位做了阶梯式限位结构设计，保证开模过程中各板层按照预设顺序完成分型动作。浇注系统采用点浇口进料形式，建模时精准设计流道的锥度、浇口的直径与位置，确保熔融塑料能够均匀填充至模腔的各个角落，避免出现缺胶、熔接痕等成型缺陷。脱模机构部分设置了弹簧复位结构与顶出组件，弹簧采用可视化的黄色材质区分，清晰展示弹性元件的安装位置与预压行程，顶出组件包含顶杆、拉料杆等零件，各零件之间的配合间隙在建模时做了合理预留，保证顶出动作顺畅无卡滞。模架部分的紧固螺丝、定位销、定位圈等标准件均按照行业通用规格完成建模，定位圈设置在定模座板中心位置，与注塑机的射嘴定位尺寸匹配，保证注塑过程中射嘴与浇口套的同轴度。渲染阶段采用半透明材质制作定模板部分，直观展示模具内部的流道走向、冷却水路布局与内部零件装配关系，动模部分的金属零件采用金属质感材质，还原钢材的哑光金属质感，弹簧、密封件等功能零件采用差异化颜色区分，便于快速识别各功能组件的位置与作用。整套模型的结构设计充分考虑了注塑生产的实际需求，开模时首先在弹簧作用下完成流道推板与定模板的分型，拉断点浇口凝料，随后动模部分继续后移，完成制件与定模型芯的分离，最后通过顶出机构将制件从动模型腔中顶出，整个开模行程与各零件的动作逻辑在模型中得到完整还原，能够直观展示三板模的工作原理与冰盒制件的成型过程，可用于注塑模具结构教学、模具设计方案验证等场景。
