带侧向抽芯结构的耦合器注塑模具设计

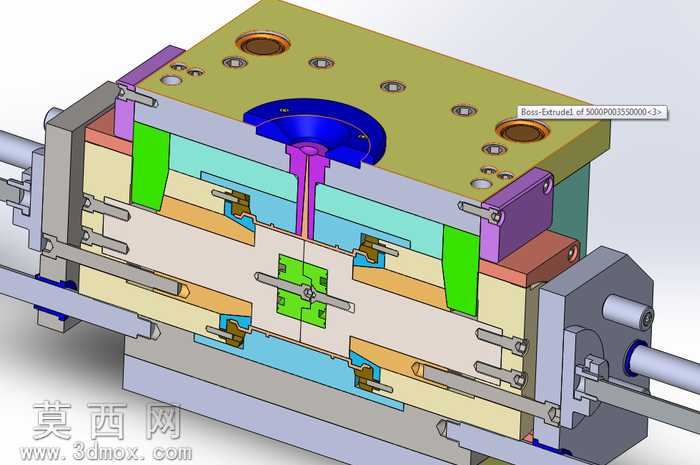

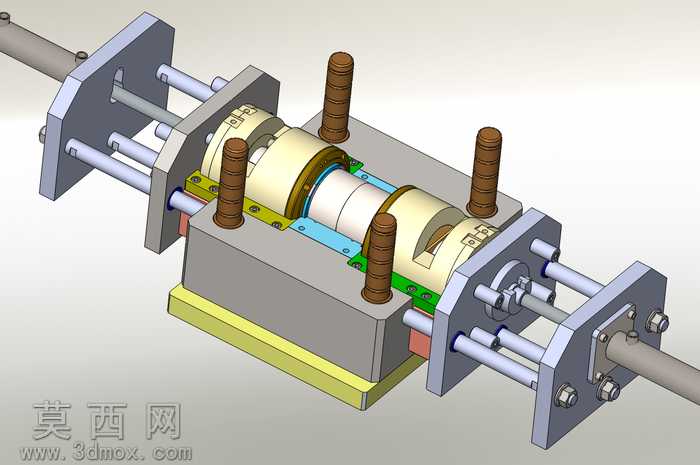

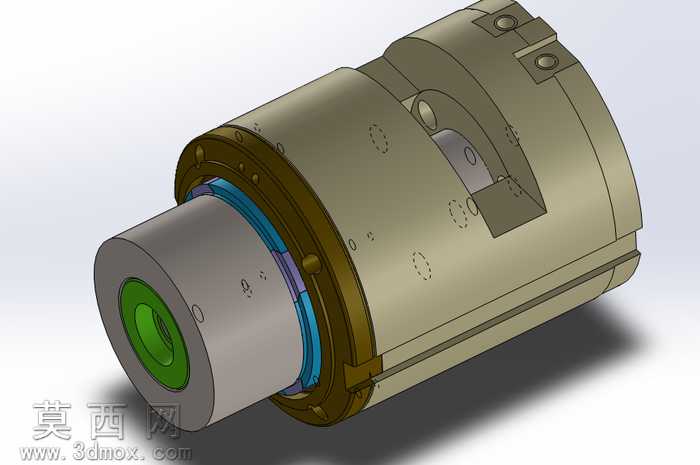

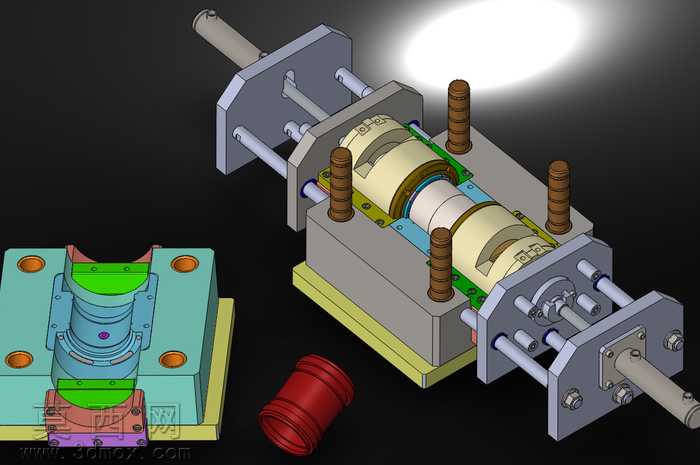

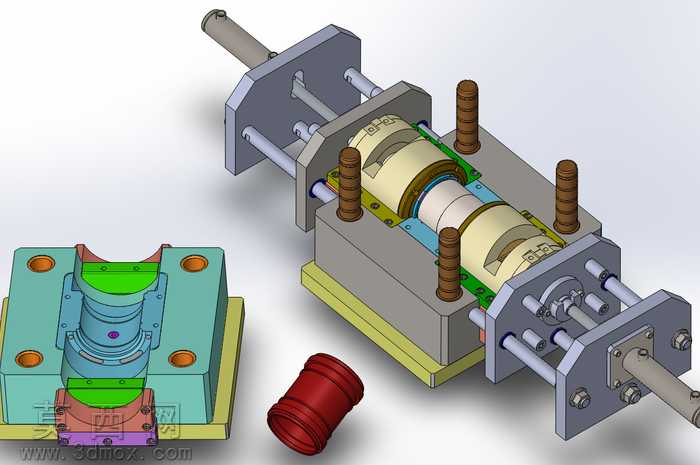

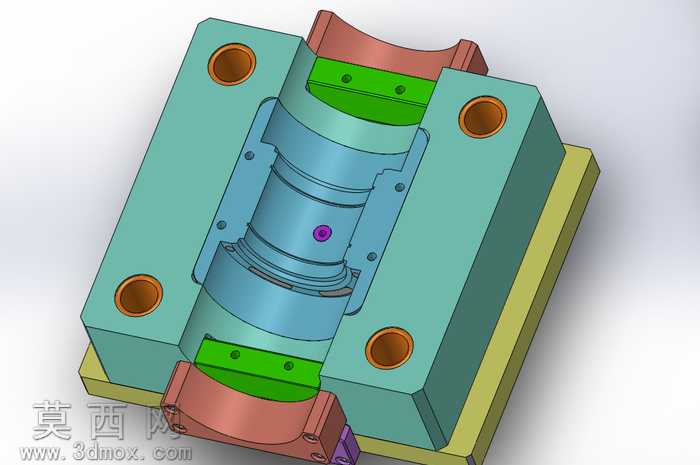

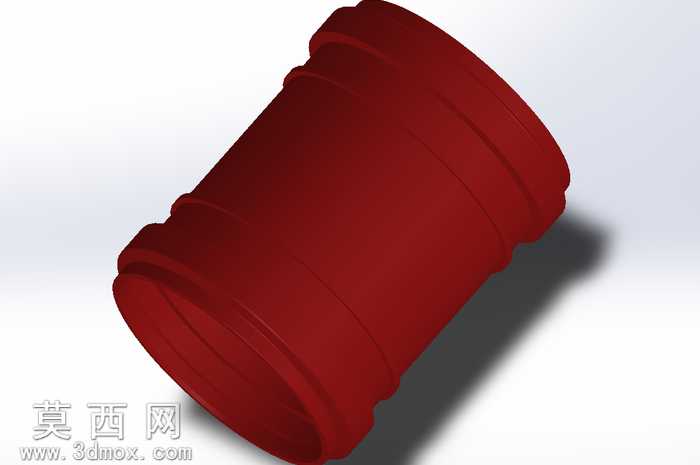

本套耦合器注塑模具采用三维参数化建模完成整体结构搭建，建模过程中针对耦合器产品的成型特性，重点设计了与成型方向呈切向布置的侧向抽芯机构，解决了产品侧向凹槽与倒扣结构的成型脱模难题。模型搭建阶段严格遵循注塑模具设计规范，依次完成模架选型、型腔型芯拆分、浇注系统规划、冷却水路排布、顶出机构设计与导向定位组件的装配，各零部件间的装配间隙、配合公差均按照实际生产加工要求进行参数设定，确保三维模型可直接对接后续的工程图导出与数控加工流程。渲染阶段对不同模具零部件赋予了对应材质属性：动定模板采用调质钢材的哑光金属质感，导柱导套与紧固螺栓添加了镀铬亮面金属效果，型腔型芯的成型面做了精抛面的材质处理，冷却水路与密封件分别赋予透明塑料与黑色橡胶材质，产品样件采用对应工程塑料的半哑光质感，通过光影渲染清晰区分各功能组件，直观呈现模具的整体装配关系与内部结构。设计思路上，针对耦合器产品的中空环形结构与侧向特征，采用哈夫式侧向抽芯搭配可折叠式型芯组件，开模过程中先完成侧向分型动作，待侧抽芯滑块完全退出产品倒扣区域后，内置的可折叠型芯完成收缩动作，再通过顶出机构将成型后的耦合器产品平稳推出，避免脱模过程中出现产品拉伤、变形等问题。整套模具的导向系统采用导柱导套加精定位块的组合形式，保证合模过程中型腔型芯的对位精度，浇注系统采用侧浇口进料形式，可有效控制填充速度与保压压力，冷却水路围绕型腔型芯均匀排布，确保成型过程中模温均匀，提升产品成型质量与生产效率。各运动机构的行程参数均经过运动仿真验证，确保开模、抽芯、顶出、复位各动作无干涉，整体结构紧凑合理，符合注塑模具的实际生产使用需求。
