45度弯头定位工装夹具结构设计

在汽车冲压生产线的工位衔接环节，这类45度弯头定位工装的应用场景十分明确，主要承担冲压工序间工件姿态转换、定位基准传递的作用，常见于覆盖件修边后向翻边工位流转的辅助定位，也可用于焊装工位小件的预装夹持，避免工件在传输过程中出现角度偏移，保障后续工序的加工基准统一。从实际用途来看，该工装属于工序间的定位夹持组件，不需要承担大吨位的冲压载荷，核心作用是为待加工工件提供稳定的45度倾斜支撑面，配合气动或手动夹紧元件完成工件的姿态固定，让加工刀具或焊头能够以垂直于加工面的角度完成作业，减少因工件摆放角度偏差带来的加工误差，降低后续调机的时间成本。

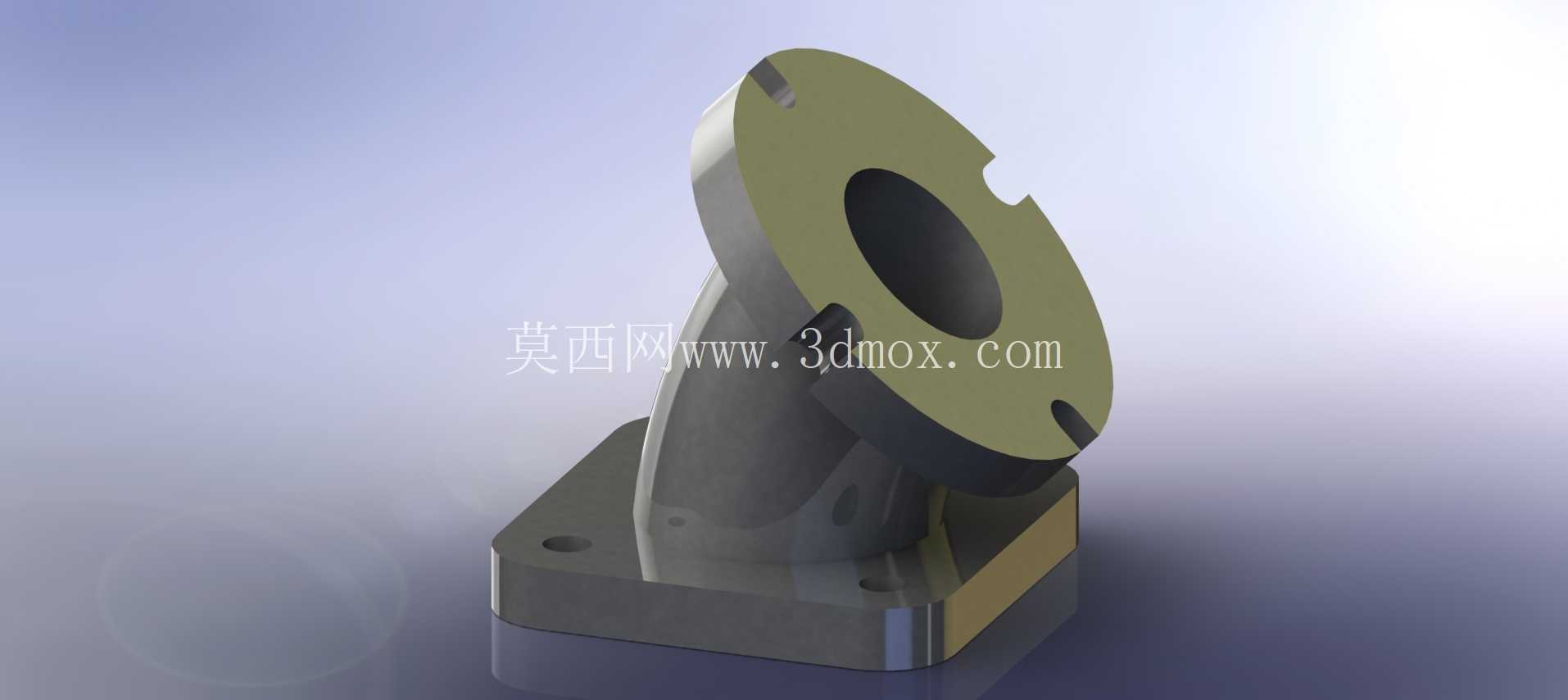

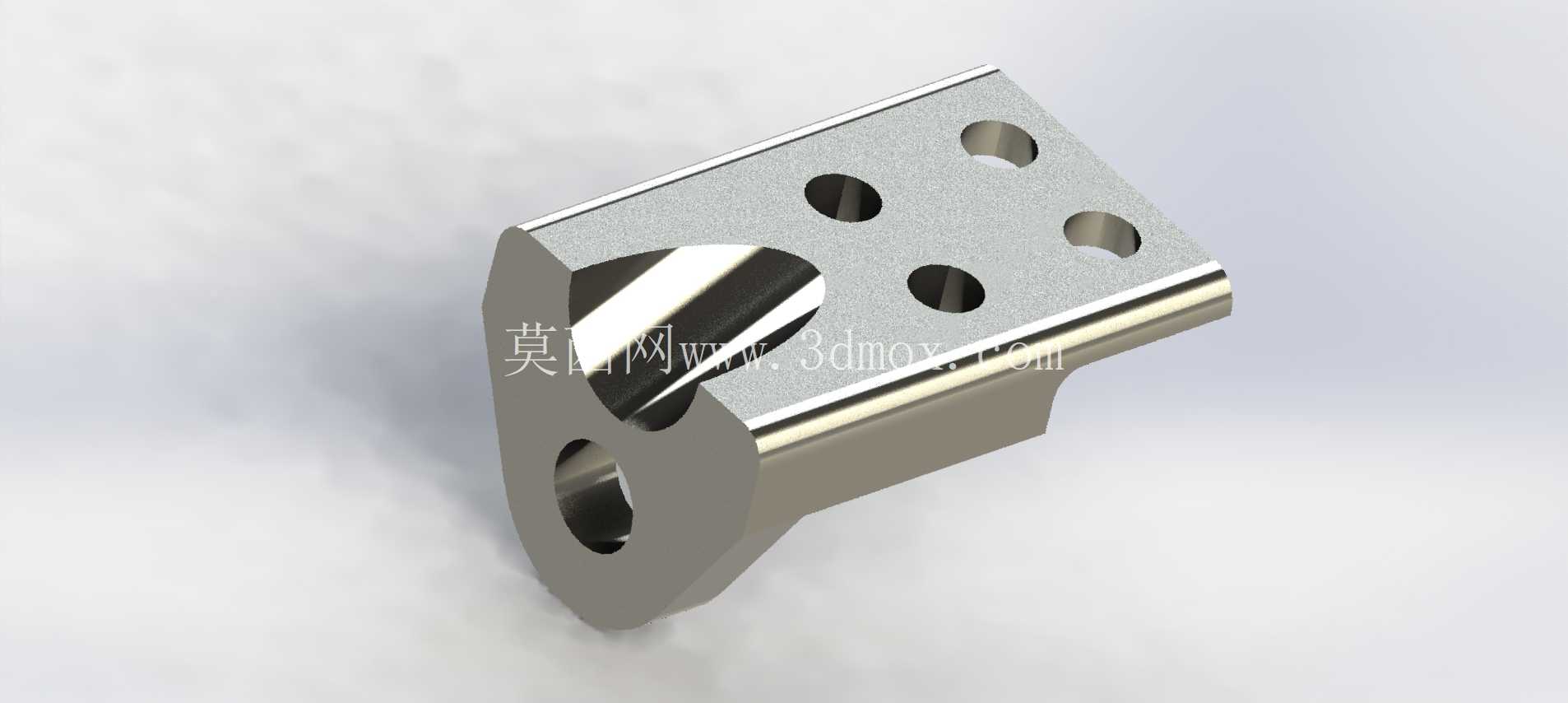

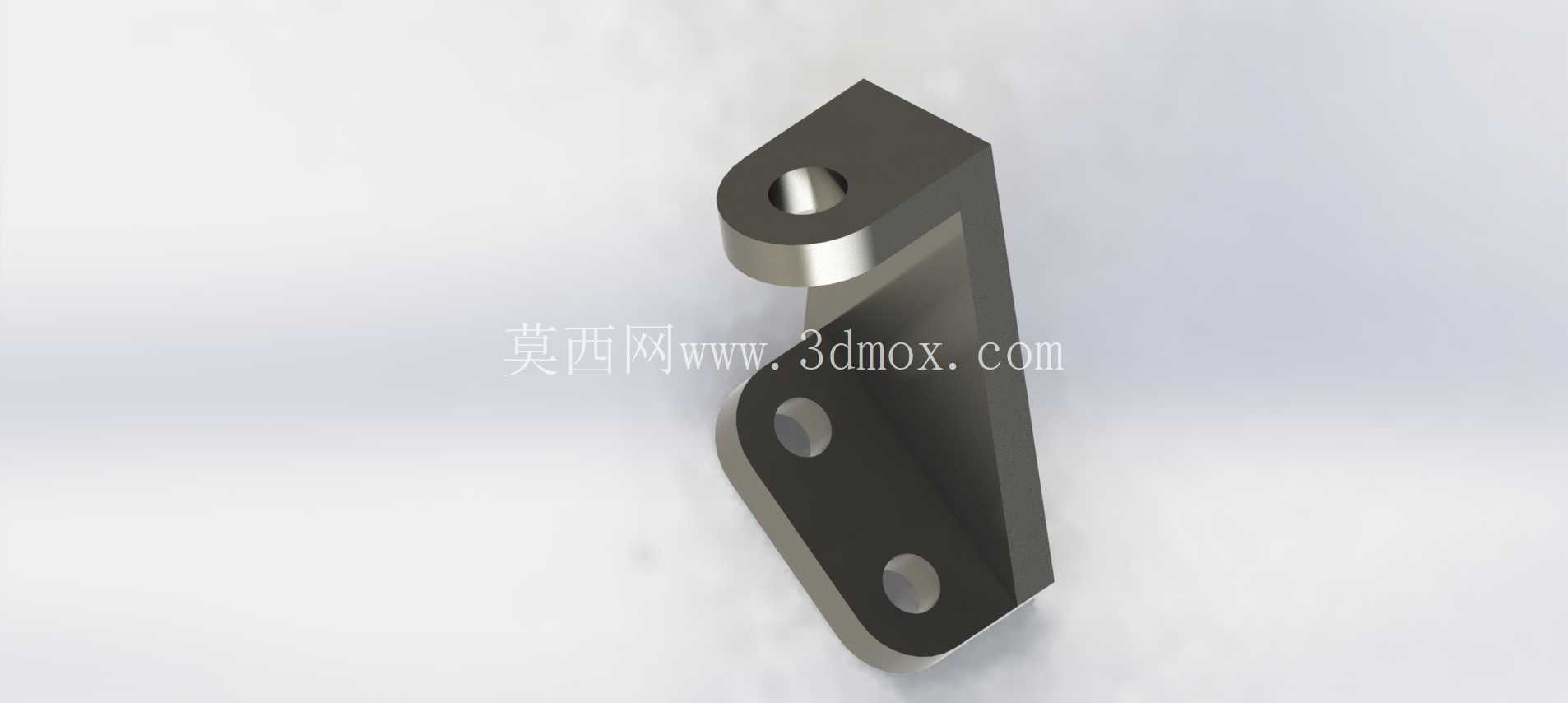

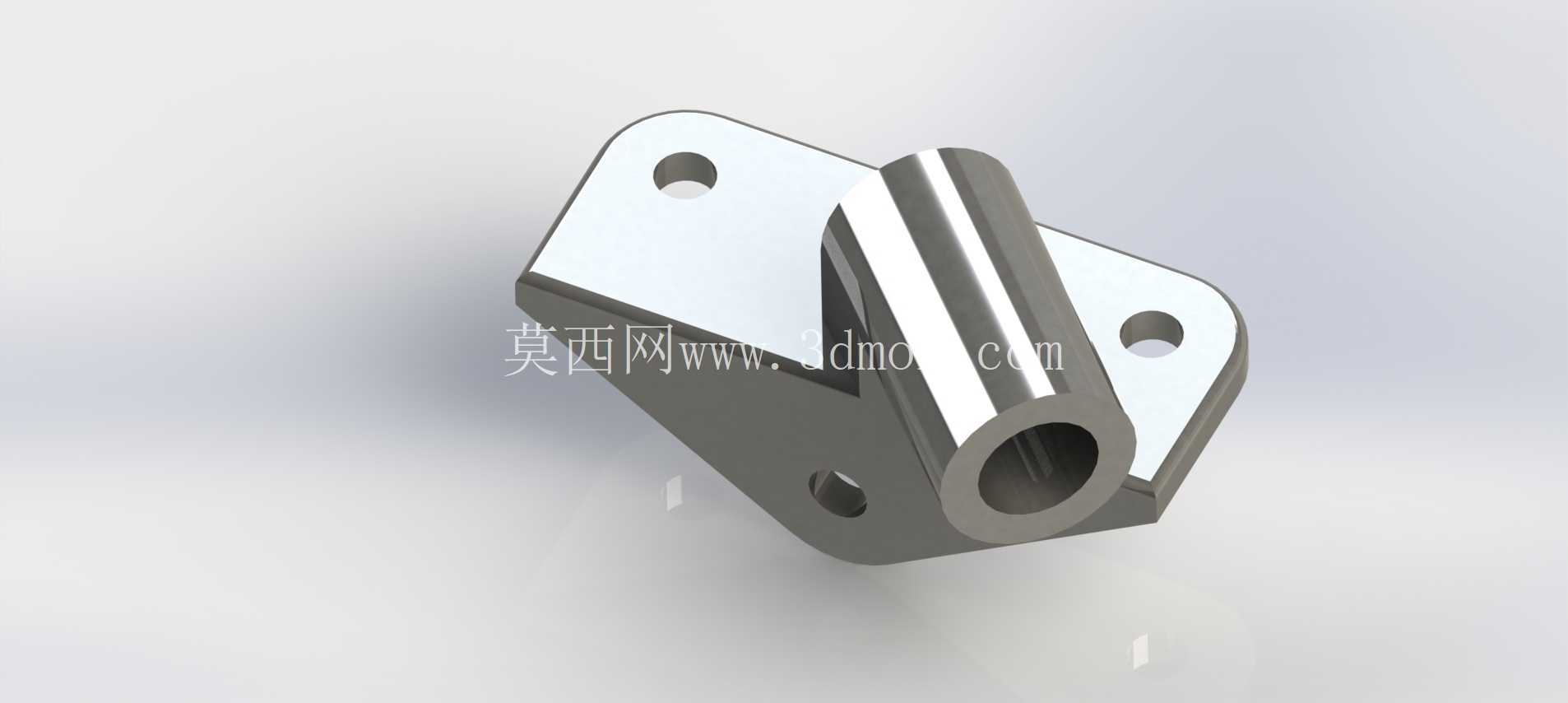

从功能特性上拆解，该工装分为底部安装基座、中间弯臂支撑、顶部定位法兰三个核心功能段。底部安装基座为方形带安装孔结构，四个安装孔的位置公差控制在±0.02mm范围内，可直接通过内六角螺栓固定在生产线的标准工作台T型槽上，安装面的平面度要求达到Ra1.6，避免安装后出现工装整体倾斜的问题。中间弯臂为等强度变截面结构，从基座位置向上延伸后以45度角倾斜过渡，壁厚根据支撑载荷计算设定，既保证足够的结构刚性，在承受15kg以内工件夹持载荷时变形量不超过0.01mm，又尽可能减少不必要的材料冗余，降低工装整体重量，方便后期拆装调整。顶部定位法兰为圆盘式结构，法兰面上开有三处缺口式定位槽，对应工件上的三个定位凸点，能够实现工件的快速装夹定位，不需要额外调整找正，法兰中心的通孔为避让孔，可穿过工件的中心凸台或者管线，避免工装与工件结构发生干涉。

设计思路上，这款工装优先考虑了工位适配的通用性，底部安装孔的孔距采用行业通用的标准孔距，可适配多数自动化生产线的工作台安装尺寸，不需要额外加工过渡连接板。弯臂的45度角度经过反复校核，匹配汽车冲压件常见的倾斜加工面角度，在覆盖件侧围的斜孔加工、支架类零件的斜面焊接工序中都能直接使用。顶部法兰的定位槽采用缺口式设计而非完整的定位孔，一方面是方便工件快速取放，减少装夹辅助时间，另一方面也能适配小范围内的工件尺寸公差波动，避免因工件尺寸轻微超差导致无法装夹的问题。整个工装的棱角位置都做了R2-R3的倒角处理，避免操作人员在拆装调整时被锐边划伤，符合车间作业的安全设计要求。

关于外形尺寸与安装边界，该工装整体高度控制在180mm，底部安装基座的外形尺寸为120mm×120mm×20mm，四个安装孔的中心距为100mm×100mm，适配M10的安装螺栓。中间弯臂的最小截面厚度为15mm，最大截面位置在与基座连接的根部，厚度达到25mm，保障应力集中位置的结构强度。顶部定位法兰的直径为100mm，厚度18mm，中心通孔直径为45mm，三处定位槽的宽度为8mm，深度为5mm，可匹配对应尺寸的定位销完成工件锁紧。安装时需要注意，工装底部与工作台面之间需要加装0.5mm的紫铜垫片，一方面可以增大接触摩擦力，避免长期受载后工装出现移位，另一方面也能弥补工作台面的轻微平面度误差，保证工装安装后的垂直度。工装的侧向最大伸出量为65mm，在生产线布局时需要预留至少80mm的侧向操作空间，方便操作人员完成工件装夹和日常的工装维护清理。在实际使用过程中，需要定期检查顶部定位槽的磨损情况，当定位槽的磨损量超过0.1mm时需要及时更换法兰部件，避免定位精度下降影响工件加工质量，弯臂与基座、法兰的连接位置采用焊接后整体加工的工艺，连接强度可靠，正常工况下使用寿命可达到3年以上，不需要频繁更换。
