三吨级焊接变位定位工装结构

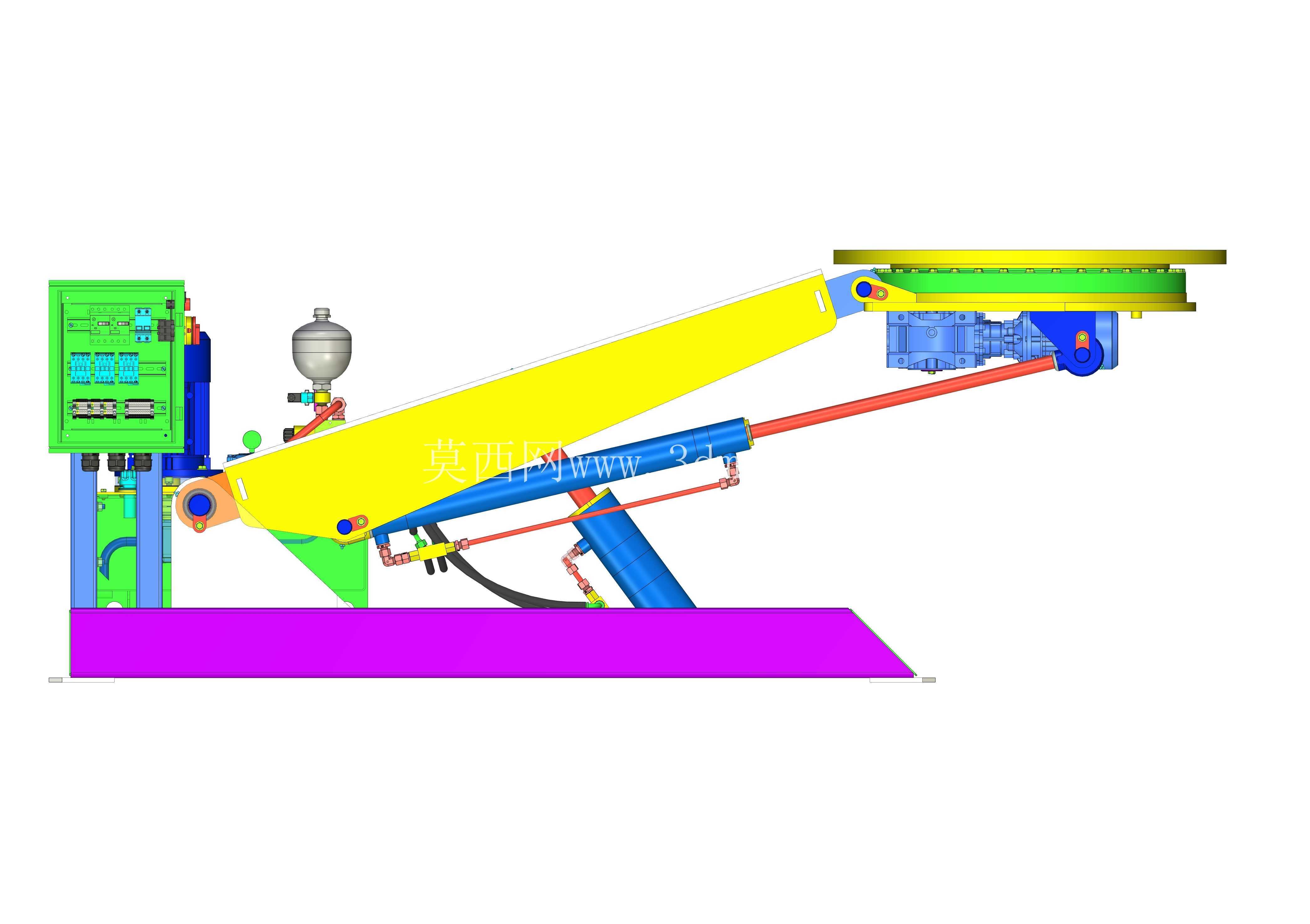

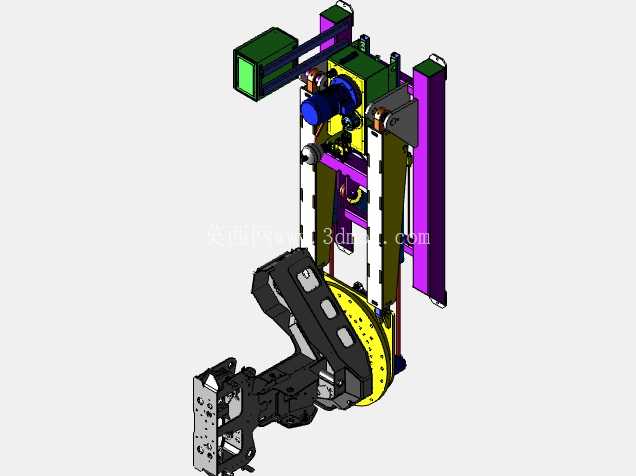

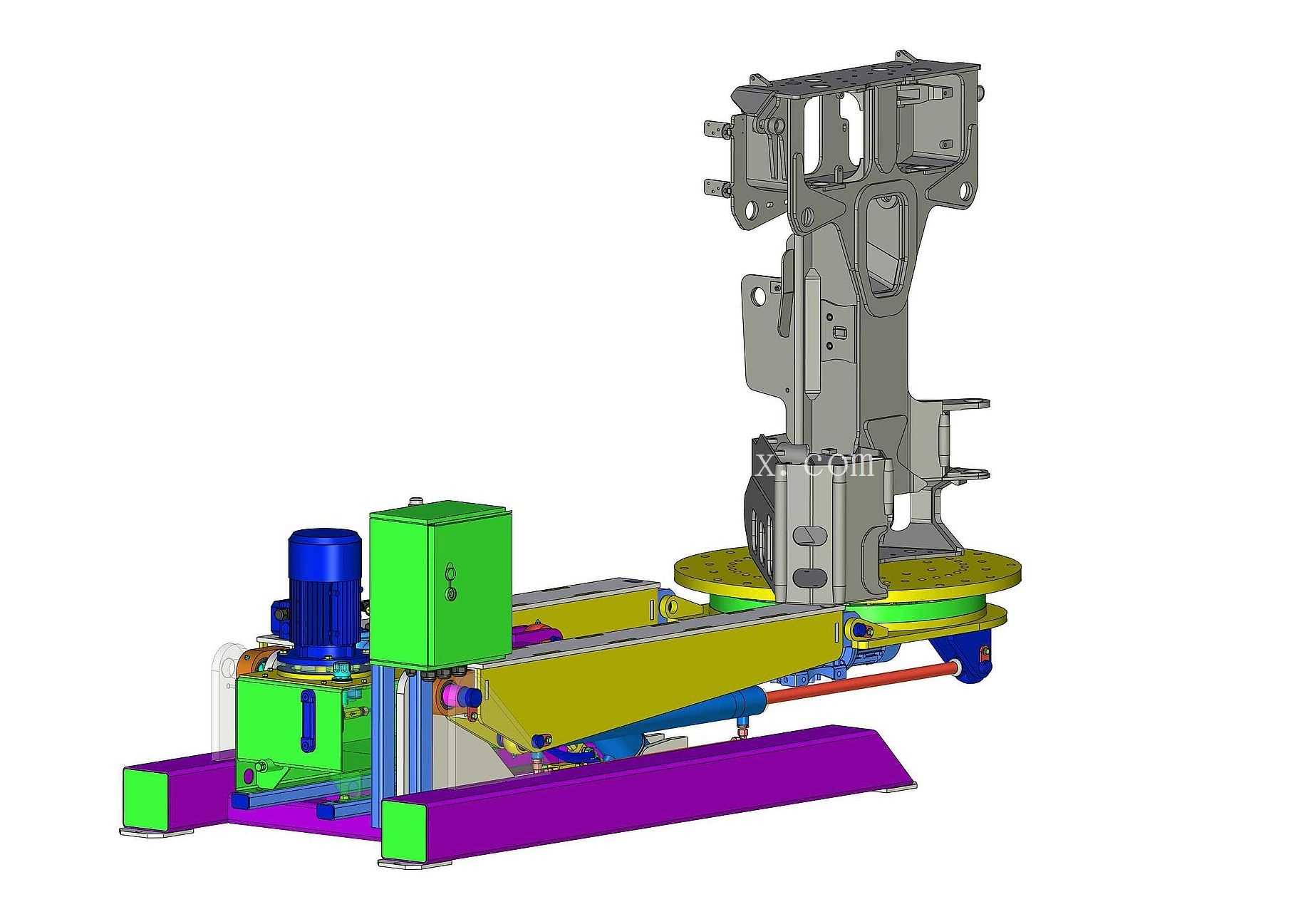

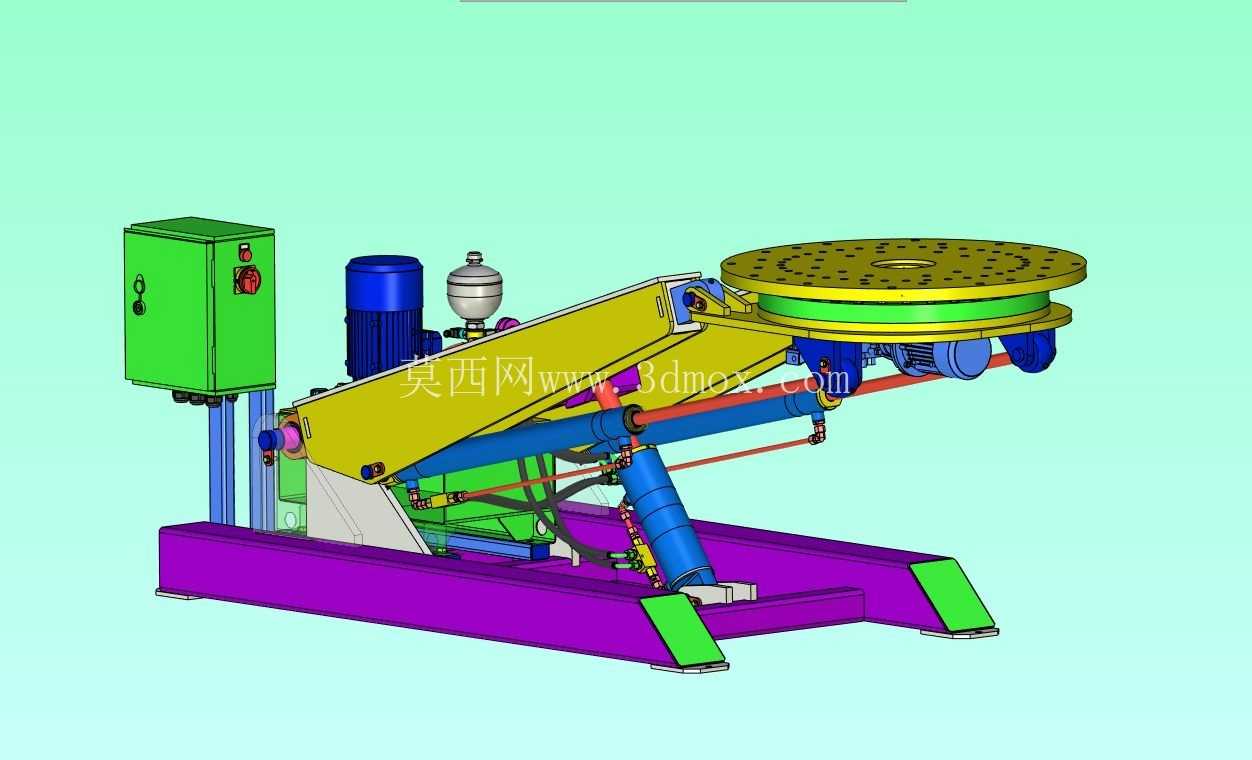

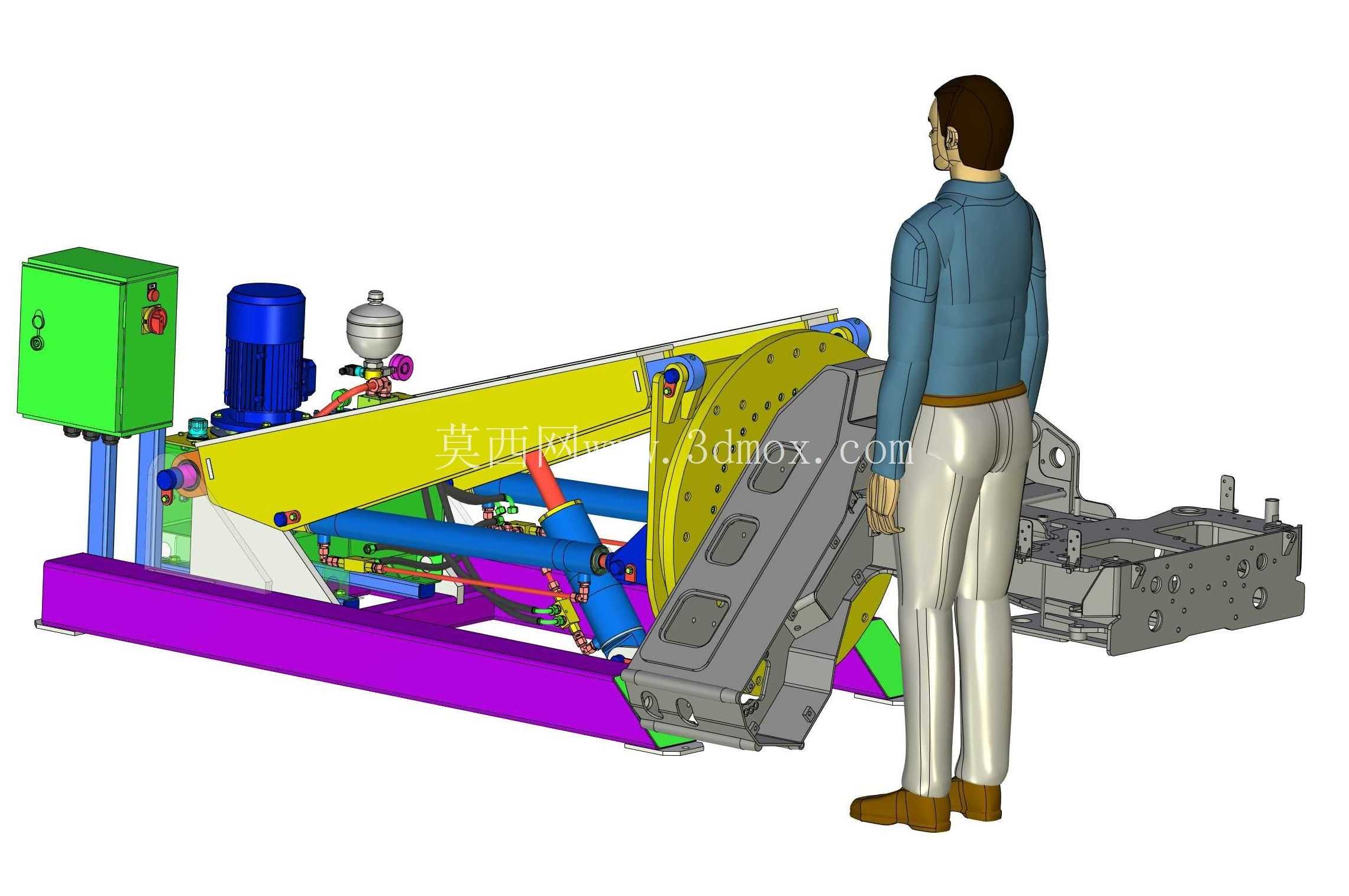

在重型结构件焊接生产场景中，大吨位工件的姿态调整一直是影响焊接效率与成型质量的核心痛点，这套三吨承载级别的定位设备，正是针对厚板结构件、汽车底盘冲压焊接总成这类需要多面施焊的工件开发的变位承载工装。整套设备采用倾斜式回转支撑结构，底部为一体化焊接箱型底座，底座两端设置有可调式支撑垫脚，安装时可通过垫脚的调节螺栓快速找正设备水平度，无需额外浇筑复杂的设备基础，适配车间内灵活的工位排布需求，底座的整体宽度控制在1.8米区间，长度方向延伸至2.7米，整体安装边界能够适配常规3米跨度的车间工位预留空间，不会占用过多的生产通道面积。设备的核心承载面为带均布定位孔的圆形回转工作台，台面直径达到1.2米，台面上的T型槽与定位销孔按照通用工装接口标准排布，可直接搭配通用焊接夹具实现不同外形工件的快速装夹，无需针对单款工件定制专属连接法兰，回转台面由底部的伺服驱动单元带动，可实现360度无级回转，转速可根据焊接工艺需求在0.5至5转每分钟区间调节，施焊过程中可随时锁定回转角度，保证焊缝位置始终处于最佳的平焊或船形焊工位，大幅降低焊工的操作难度，减少立焊、仰焊带来的焊接缺陷概率。连接回转台面与底座的倾斜支撑臂采用箱型焊接结构，内部布置有加强筋板，能够承受三吨额定负载下的偏载力矩，倾斜动作由中部的液压油缸驱动，可实现0到45度范围内的角度倾斜调整，油缸回路中配置有液压锁与蓄能器，即便出现突发的油压失压情况，支撑臂也能保持当前位置不会下坠，充分保障焊接作业过程中的人员与设备安全。设备左侧集成了独立的电气控制柜体，柜体防护等级达到IP54，可适配焊接车间内多粉尘、焊渣飞溅的作业环境，柜门上布置有急停按钮、状态指示灯与操作旋钮，可实现本地手动操作，同时预留有外部IO接口，可对接焊接机器人的控制系统，实现与焊接机器人的联动变位，适配自动化焊接单元的升级需求。整套设备的液压动力单元与主驱动电机均布置在倾斜臂的下部空间，通过合理的配重布局平衡回转台面的负载力矩，减少驱动单元的功率损耗，液压管路与电气线缆均采用拖链内置排布，避免设备倾斜回转过程中出现线缆拉扯、管路磨损的问题，设备的所有转动铰接点均配置有自润滑轴承，日常维护仅需定期检查润滑脂存量与液压油位，无需频繁拆解保养。在实际生产应用中，这套定位设备可覆盖工程机械结构件、汽车冲压焊接总成、重型箱体类零件的焊接组装工序，配合焊接工装夹具使用时，能够将单工位的工件翻转装夹时间缩短70%以上，避免传统行车翻转工件带来的安全隐患与定位偏差，工件一次装夹即可完成除底面接触位置外的所有焊缝焊接作业，有效减少重复装夹带来的定位误差，提升焊缝的一致性与整体焊接质量。设计过程中针对三吨负载下的结构变形量做了有限元校核，在额定负载最大偏载工况下，回转台面的最大变形量控制在0.2毫米以内，能够满足高精度焊接的工位精度要求，底座与地面的连接采用膨胀螺栓固定，抗倾覆系数达到1.5倍以上，即便在倾斜角度最大、负载偏置到台面边缘的极端工况下，也不会出现设备倾翻的风险。
