15mm铜管壁挂安装管夹结构设计

在液压、气动、制冷及车用流体管路布设场景中，小管径铜管的壁面固定一直是容易被忽略却直接影响管路长期可靠性的细节，这款适配15mm外径铜管的壁装管夹，正是针对这类场景的固定需求完成的结构设计。日常设备运维中不难发现，很多管路泄漏、共振磨损问题，根源都在于固定件选型不当：要么夹持力不足导致管路长期窜动磨损焊口，要么夹持过紧卡伤铜管外壁造成应力集中，还有的安装座贴合度差，长期受振动后固定螺钉松脱，这些问题在车载、工业制冷这类存在持续振动的工况下尤为突出。

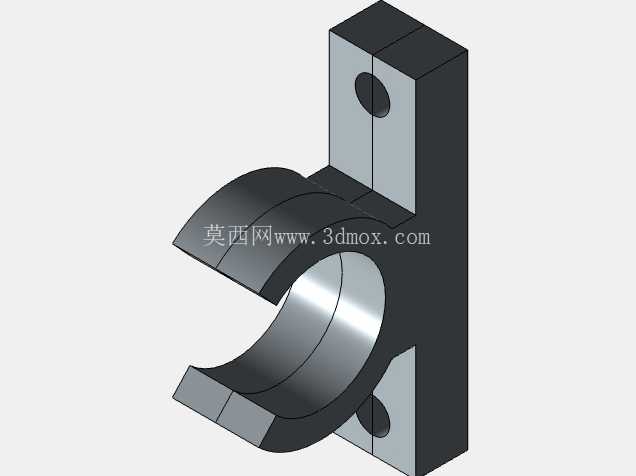

从结构上看，这款管夹采用分体式夹持思路，下半部分为半圆弧承托结构，圆弧内径与15mm铜管外径做间隙配合，单边预留0.1mm的装配公差，既方便铜管安装时顺利卡入，又能保证夹持状态下管壁受力均匀，不会出现局部点接触压伤铜管的问题。上半部分的安装基座为矩形块状结构，上下各设置一个同轴的螺钉过孔，适配4mm盘头螺钉的安装尺寸，过孔做沉台设计，能让盘头螺钉完全沉入安装面，避免螺钉头突出干涉周边部件。夹持圆弧与安装基座之间做了加厚的过渡连接筋，筋板厚度根据常用的Q235冲压板材或PA66加纤注塑材料的强度特性核算，能承受15mm铜管充液状态下的自重以及常规工况下的振动冲击，不会出现连接部位断裂的问题。

设计过程中特意规避了传统全包式管夹的安装痛点：传统管夹需要将铜管从端部穿入才能完成固定，后期维护更换时必须拆解整段管路，而这款开口式的半圆弧结构，只需要先将基座通过两颗4mm盘头螺钉固定在壁面安装位，再将铜管卡入圆弧承托位，后续如果需要调整管路位置或者更换管夹，不需要拆解管路两端的连接接头，直接松开螺钉即可完成操作，能大幅降低现场安装和后期运维的工作量。安装基座的背面做了0.2mm的平面度公差要求，保证和安装壁面完全贴合，不会出现安装后基座翘曲导致夹持圆弧错位的问题，两个安装孔的中心距根据4mm螺钉的标准安装间距设定，既保证固定强度，又不会因为孔距过小导致壁面安装时出现开裂问题，适配金属壁面、工程塑料壁面、复合板材壁面等多种常见的设备安装基体。

从实际应用边界来看，这款管夹适配的15mm铜管是制冷系统、低压气动系统、车用润滑系统中非常常用的管径规格，比如小型冷藏设备的冷凝器管路固定、车载气路的支管固定、小型液压站的回油管路壁装固定，都可以使用这款管夹。夹持圆弧的边缘做了R0.5mm的倒圆角处理，避免锐边在长期振动环境下切割铜管外壁，很多现场出现的铜管磨穿泄漏问题，就是因为管夹夹持边缘没有做倒角，长期振动下锐边像刀具一样反复摩擦管壁，最终导致管壁破损。安装螺钉选用4mm盘头螺钉也是经过场景适配的：盘头螺钉的承压面更大，不需要额外加装平垫就能将锁紧力均匀传递到管夹基座上，减少螺钉压溃塑料件或者冲压件表面的概率，同时4mm的螺钉规格在各类设备装配中属于通用标准件，现场不需要准备特殊规格的紧固件，大幅降低备件管理难度。

结构建模过程中，对夹持部位的受力做了简化仿真验证：当铜管承受0.8MPa的内部流体压力、同时叠加5g的横向振动加速度时，管夹的最大应力出现在过渡筋位置，远低于常用材料的许用应力值，不会出现塑性变形。同时管夹的整体外形尺寸做了紧凑化处理，安装基座的宽度和厚度都控制在最小必要尺寸，不会过多占用设备内部的布设空间，在空间紧凑的设备舱内也能顺利完成安装。和传统的尼龙扎带固定方式相比，这款管夹的抗老化、抗振动性能提升明显，不会出现扎带长期受温变影响脆断的问题，固定位置也不会因为扎带蠕变出现管路移位的情况；和全金属的卡套式管夹相比，这款结构的零件数量更少，安装步骤更简单，不需要配套额外的橡胶减震垫就能实现柔和夹持，避免硬接触损伤铜管表面。

在管路布设的实际施工中，这类小尺寸固定件的选型往往决定了整套管路系统的无故障运行周期，这款管夹的结构设计没有冗余的复杂特征，所有尺寸都围绕15mm铜管的固定需求和4mm螺钉的安装标准设定，既满足固定强度要求，又兼顾了安装维护的便捷性，不管是批量设备装配还是现场管路改造，都能很好地适配使用需求。
