Y2M连接器后部M20螺纹隔板盖结构

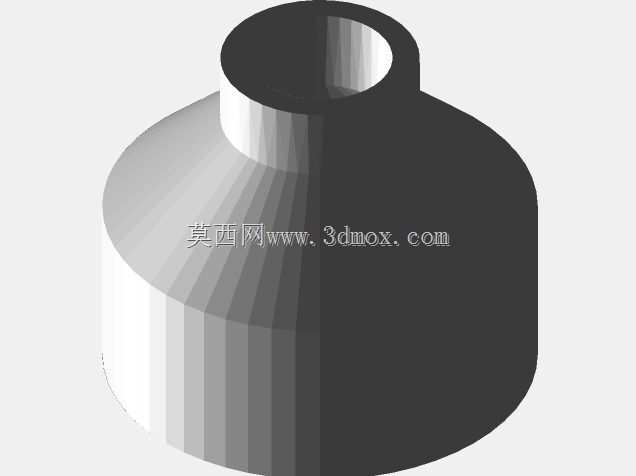

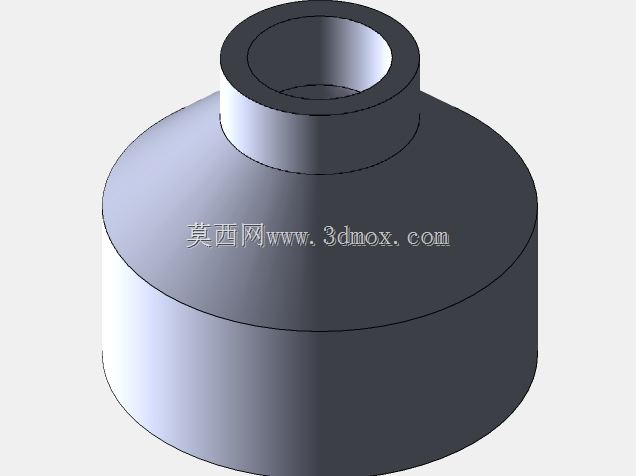

　　在射频与低频电连接组件的配套结构设计中，这类适配Y2M系列连接器的隔板端盖，是线缆穿舱、设备面板连接场景里的常用配套零件，很多刚接触连接器选型的工程师容易忽略这类后部端盖的作用，实际在工业控制柜、户外通讯基站、机载电气舱这类需要做线缆穿壁固定的场景里，这类端盖直接决定了连接部位的结构强度与焊接防护效果。从结构设计逻辑来看，这个零件采用了阶梯式回转体结构，下部大直径圆柱段作为主体覆盖结构，直径匹配Y2M连接器后部的安装外径，能够完全罩住连接器尾部的焊接接线区域，避免焊接完成后焊点裸露在外，受到外力拉扯、灰尘侵入或是液体溅蚀；上部的小直径凸台是内螺纹安装段，加工有标准M20×1的内螺纹，能够直接拧在对应规格的外螺纹穿壁接头上，不需要额外设计转接结构，安装时只需要顺着螺纹旋紧到位，就能让端盖端面和连接器安装面紧密贴合，形成封闭的后部防护空间。

　　做这类零件的三维建模时，首先要确认螺纹的配合公差，M20×1属于细牙螺纹，在电气穿舱连接里常用细牙螺纹的原因是螺距小，自锁性能更好，在有振动的设备工况下不容易出现松脱，建模时不能只做示意性的螺纹纹理，要严格按照普通螺纹公差标准来做牙型的建模，尤其是和接头配合的起始扣位置，要做倒角引导，避免现场安装时出现错牙、拧不动的情况。下部大圆柱段的内径要比连接器尾部的最大外径留出0.2-0.3mm的装配间隙，这个间隙不能留太大，否则端盖罩上之后会出现径向晃动，长期振动下会磨损内部的线缆绝缘层；间隙也不能太小，否则焊接完线缆之后，焊点的凸起会挡住端盖，导致无法安装到位，很多新手设计时容易直接按连接器样本上的标称外径做等径配合，实际生产装配时经常出现装不上的问题，就是没考虑焊接后的焊点凸起余量。

　　从安装边界来看，这个端盖的轴向总长度要覆盖连接器尾部焊接段的全部长度，同时要预留出3-5mm的线缆弯曲空间，避免线缆从焊接点处直接硬弯折，造成线芯断裂；上部螺纹段的有效旋合长度要保证在8mm以上，按照螺纹连接的强度要求，钢质零件的螺纹旋合长度不小于1倍公称直径时，就能满足常规的拉拔、振动工况下的连接强度，这里因为是电气防护类零件，不需要承受大的结构载荷，8mm的旋合长度完全足够，同时螺纹末端要做退刀槽设计，退刀槽的宽度要大于螺纹加工刀具的宽度，方便车削加工时退刀，也能保证端盖拧到底的时候端面能和安装面完全贴合，不会因为螺纹根部的余料导致装配间隙。

　　实际应用场景里，这类隔板盖经常用在设备面板的内外侧连接位置，比如变压器的侧壁接线端子处，线缆从设备外部穿过面板上的M20螺纹接头，在设备内部和Y2M连接器的针脚焊接完成之后，把这个端盖从内侧拧在穿板接头的螺纹上，罩住整个焊接部位，一方面可以防止设备内部的元器件磕碰焊点，造成短路或者脱焊，另一方面在需要做灌封防护的场景里，这个端盖可以作为灌封胶的容纳腔，把灌封胶注在端盖内部，完全包裹住焊点，实现防潮、防盐雾的密封效果，在户外使用的变压器、通讯设备里，这种灌封加端盖的结构是提升连接可靠性的常用手段。

　　设计这类零件的时候还要考虑加工工艺性，整个零件采用回转体结构，直接用棒料车削就能完成加工，不需要复杂的夹具或者多工序加工，适合批量生产；零件的所有外边缘都做了R0.5的圆角处理，避免安装时锋利的边缘割伤操作人员的手，也不会划伤线缆的绝缘外皮；内壁在靠近安装端面的位置做了一个浅的环形槽，可以加装橡胶密封圈，当需要更高防护等级的时候，在槽里放入对应规格的O型圈，旋紧端盖之后就能实现IP65以上的防护效果，满足户外淋雨、粉尘环境下的使用要求。很多工程师在做穿舱连接设计时，往往只关注连接器本身的参数，忽略了后部端盖的匹配设计，导致现场安装时出现焊点裸露、防护不到位的问题，而这类标准化的隔板盖，就是针对Y2M系列连接器的安装尺寸做了适配，不需要重新设计绘图，直接选型使用就能满足大部分场景的安装需求，减少重复设计的工作量，也能避免自行设计时出现的尺寸配合失误。
