DB25连接器配套塑料护罩结构设计

　　在工业测控、老旧设备通讯改造、测试治具搭建场景中，DB25型D-sub连接器是并行信号传输、多IO端口扩展的常用接插件，这类连接器的金属插针端与焊线端长期暴露在设备外部时，很容易因车间浮尘、装配磕碰、线束拉扯出现针脚氧化、焊点脱落、插针弯折的问题，不少现场运维的工程师都遇到过调试阶段接插件护壳碎裂，临时用热缩管或者电工胶带包裹导致后期维护拆接困难的情况，这款护罩正是针对这类实际使用痛点设计的配套防护结构。

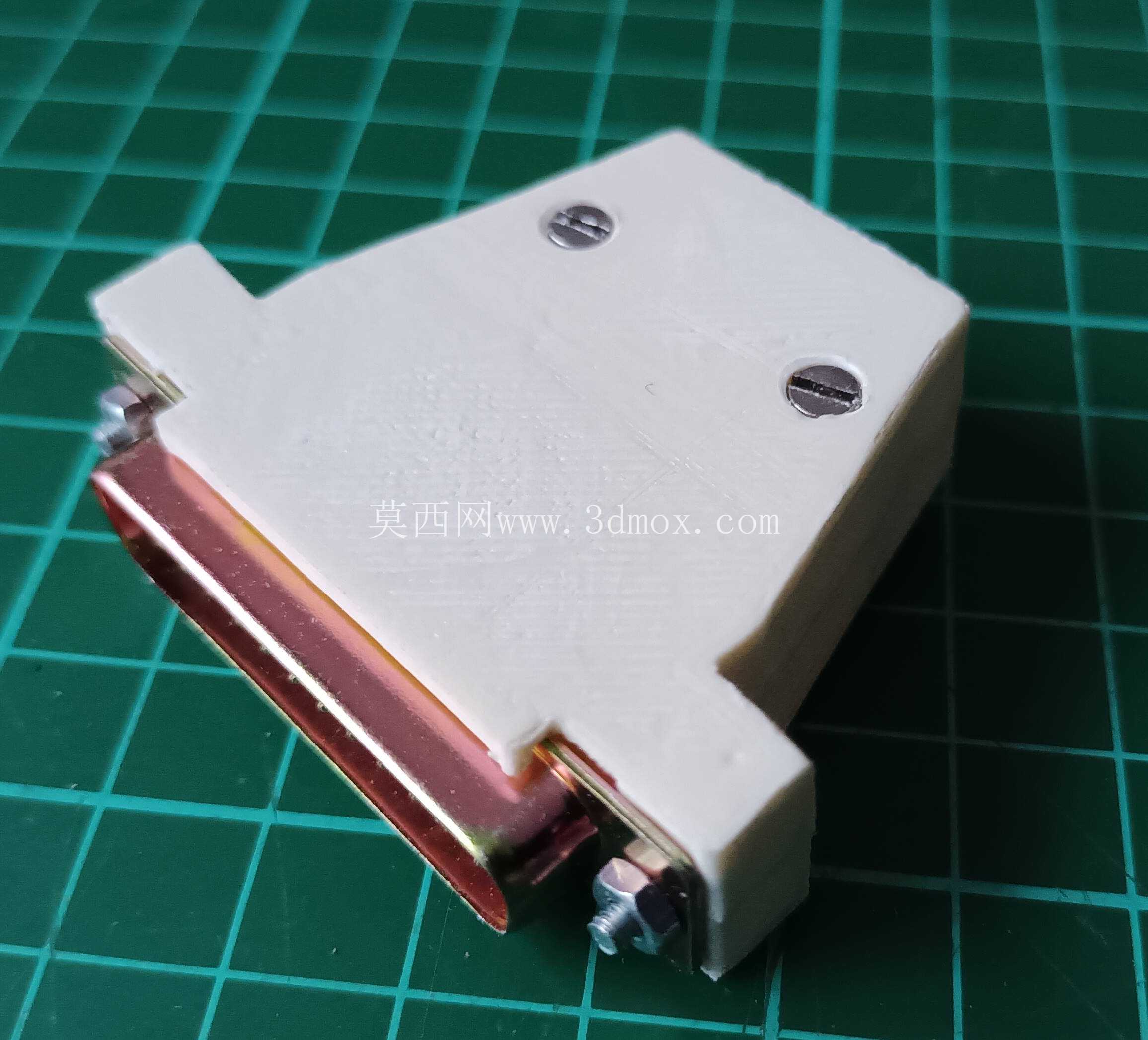

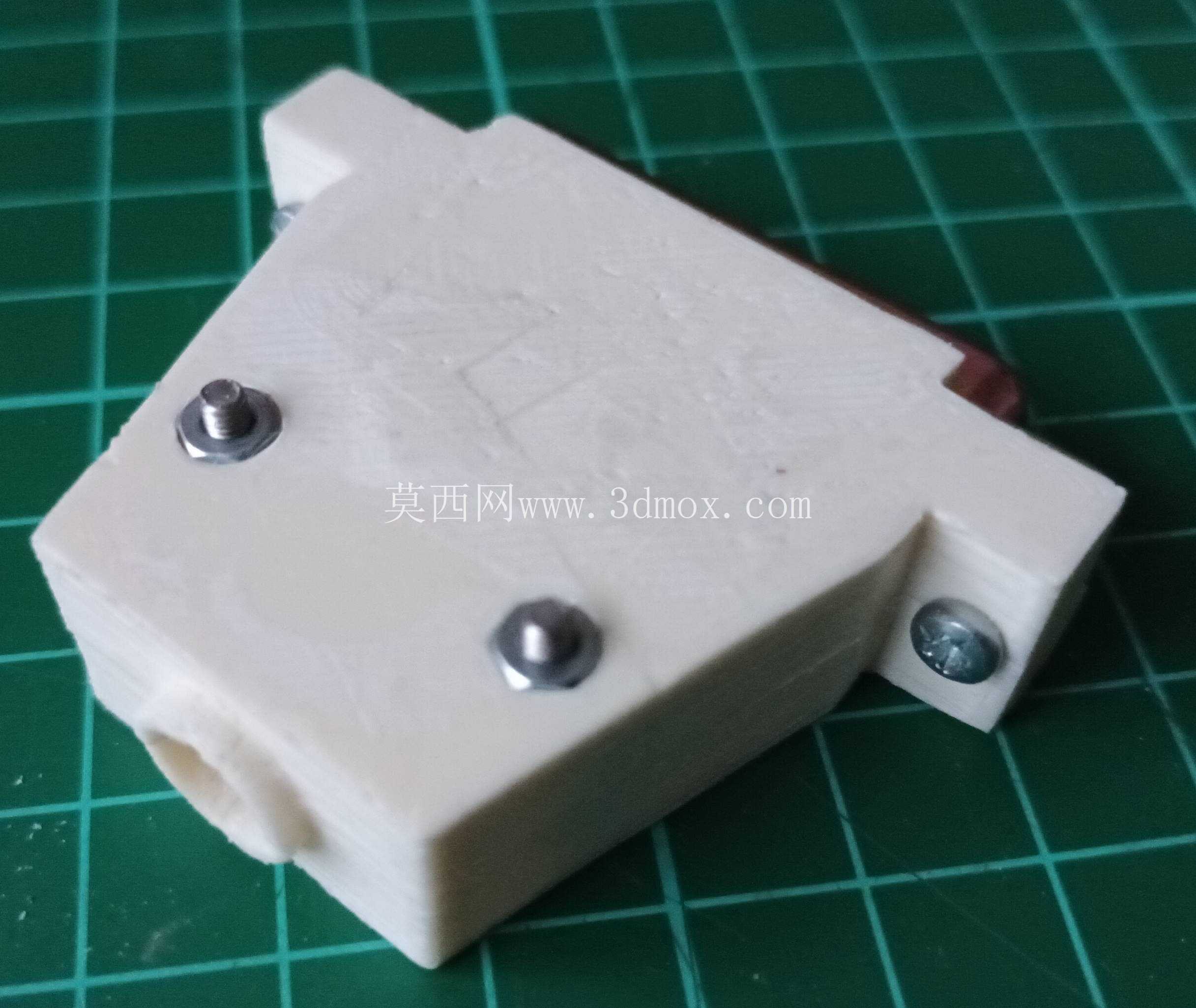

　　从实际安装边界来看，这款护罩完全匹配标准DB25公头/母头连接器的外形尺寸，护罩内腔预留了足够的焊线空间，不会挤压焊接完成的线芯，两侧的固定螺丝孔位完全对齐连接器自带的安装柱，不需要额外对连接器进行打孔或者打磨改造，装配时只需要将两个对称的护罩侧面扣合在连接器焊线端，拧上两颗固定螺丝即可完成安装，不需要复杂的工装辅助，现场运维人员徒手就能完成更换操作。护罩前端的开口刚好卡在连接器金属壳体的台阶位置，装配完成后不会出现前后窜动的情况，两侧延伸出的固定耳刚好避让开连接器两端的面板安装螺丝，不会影响连接器本身在设备面板上的固定安装。

　　设计层面上，这款护罩采用了双侧对称的结构方案，两个侧面的结构完全一致，这一设计直接将注塑生产的模具成本降低了近一半，不需要开发左右两套不同的模具型腔，生产时只需要一套模具就能产出全部的护罩壳体零件，批量加工时的生产效率也能得到提升。同时结构设计阶段就考虑了3D打印快速制作的需求，整个护罩的所有结构面都没有大角度的悬空区域，打印制作时只需要添加极少的支撑材料，甚至调整摆放角度后可以实现无支撑打印，不管是小批量定制加工还是工程师自己在办公室打印应急备件都非常方便，不会因为支撑去除困难导致护罩装配面出现毛刺影响装配精度。

　　从功能特性来看，这款塑料护罩本身具备良好的绝缘性能，装配完成后可以完全覆盖连接器的焊线端，避免裸露的焊点与设备金属外壳接触造成信号短路，同时硬质的塑料壳体可以承受一定的外部冲击力，避免线束被拉扯时焊点直接受力脱落，日常设备搬运、调试过程中碰到接插件位置时，也不会直接磕碰到脆弱的插针根部。护罩的外表面做了平整化处理，没有多余的凸起结构，在高密度安装的配线架或者设备面板上，相邻的DB25连接器护罩之间不会出现干涉，能够紧密排布节省安装空间。

　　在实际使用场景中，这类护罩既可以用于全新设备的连接器装配，也可以作为老旧设备损坏护罩的替换备件，不少服役年限较长的工业设备原装DB25护罩因为塑料老化出现碎裂，很难找到完全匹配的原厂备件，这款护罩的尺寸完全遵循标准DB25连接器的安装规范，可以直接替换绝大多数设备上的原装护罩，不需要对原有连接器或者设备结构做任何修改。对于自制测试治具、搭建实验平台的工程师来说，这款护罩的结构简单，修改调整也非常方便，如果需要在护罩上出线孔位置加装防水胶圈或者应力消除结构，只需要在现有模型基础上简单修改就能快速适配不同线径的线束需求，不需要从零开始建模绘制护罩结构，能够大幅缩短工装治具的设计制作周期。
