三爪自定心浮动式夹头工装结构

项目分类:工装 发布时间:2026-07-29 ID:1205458
  • 三爪自定心浮动式夹头工装结构
  • 三爪自定心浮动式夹头工装结构
  • 三爪自定心浮动式夹头工装结构
  • 三爪自定心浮动式夹头工装结构
  • 三爪自定心浮动式夹头工装结构

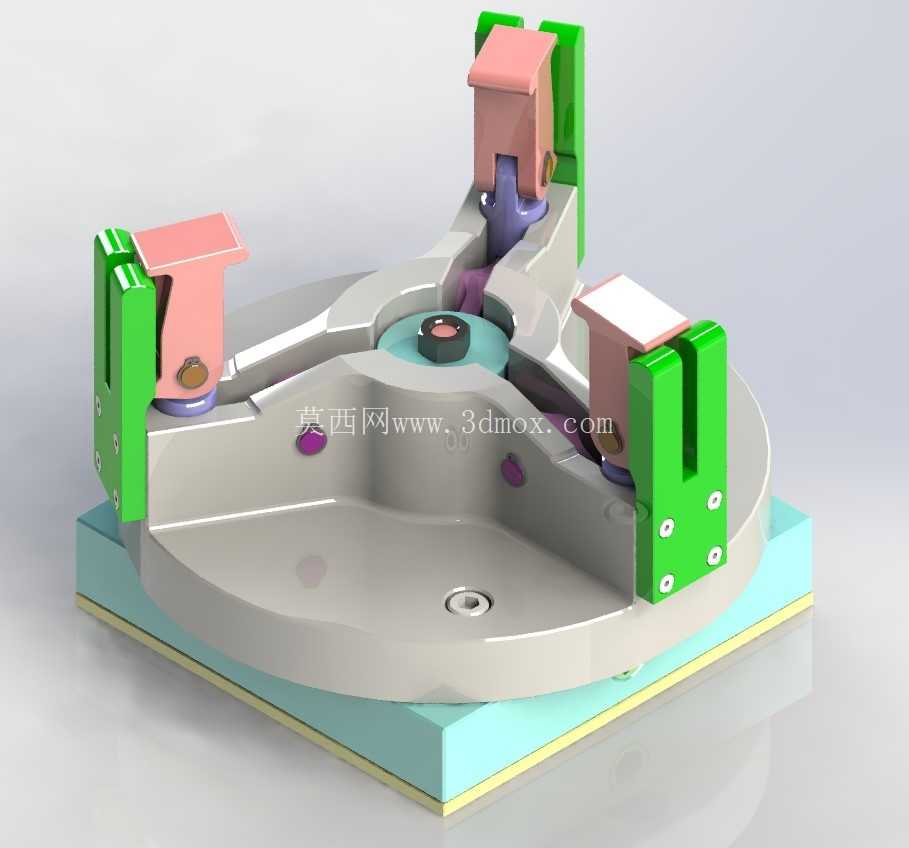

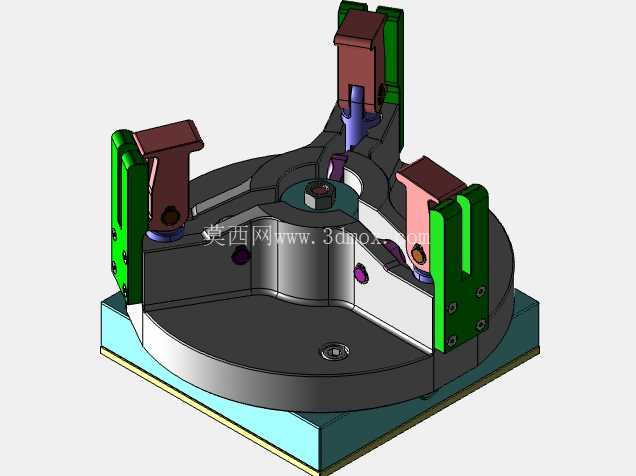

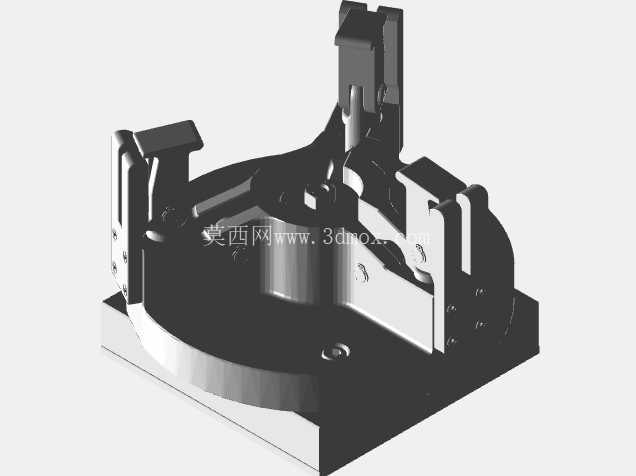

这套夹头结构主要面向中小规格盘类、轴类零件的装夹需求,常见于数控车床加工、自动化上下料工位、焊接变位工装以及检测工位的工件固定场景,区别于传统三爪卡盘的刚性驱动逻辑,这套结构在夹爪的驱动端做了浮动补偿设计,能适配工件毛坯外圆存在的轻微圆度误差、局部锻造飞边或者定位基准面微小倾斜的工况,避免刚性夹紧导致的工件变形或者定位偏移。

从实际功能逻辑来看,三个夹爪沿圆周120度均匀分布,每个夹爪的驱动单元集成了弹性顶推组件,夹紧动作触发时,三个夹爪不会同步刚性锁死,而是会根据工件外轮廓的实际接触状态自适应调整伸出量,保证三个夹爪的夹紧力均匀作用在工件圆周上,不会出现单爪虚夹、两爪受力的情况,针对薄壁环形零件的装夹场景,这种浮动夹紧方式能大幅降低夹紧力导致的工件圆度变形,加工后的零件圆度公差能控制在刚性卡盘装夹的三分之一以内。夹爪的夹持面做了可更换设计,不同的夹持块可以适配外圆夹持、内孔撑紧两种装夹模式,更换夹持块时只需要拆卸两颗紧固螺钉,不需要拆解整个夹头主体,能快速切换装夹工况,适配多品种小批量的柔性生产需求。

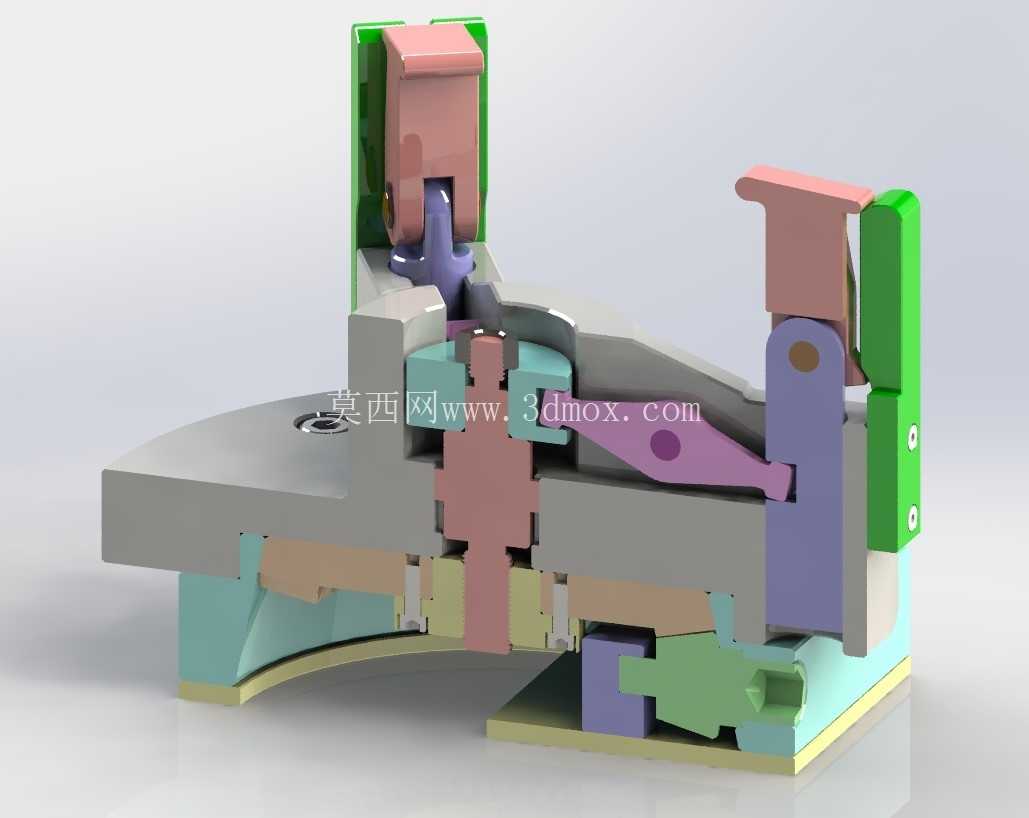

设计过程中首先确定的是夹头的安装边界,底部的安装基板采用方形结构,四个角预留了沉头安装孔,可以直接固定在机床工作台、变位机法兰或者输送线的定位工位上,安装孔的孔距适配常见的160mm、200mm规格的工作台T型槽间距,不需要额外制作过渡连接板。夹头主体的回转直径控制在280mm以内,整体高度(含安装基板)控制在120mm,不会占用过多的机床Z轴行程,对于小型数控车床的刀塔避让也做了预留,夹爪完全张开时的最大外伸量不会超出夹头主体外径30mm,加工时刀塔靠近工件不会和夹爪发生干涉。驱动逻辑上没有采用传统卡盘的伞齿轮盘驱动,而是采用了中心凸轮配合三个摆杆的驱动方式,中心的驱动凸轮转动时,会同步推动三个摆杆带动夹爪做径向移动,凸轮的型线做了等速升程设计,夹紧过程中夹爪的移动速度均匀,不会出现冲击,凸轮的自锁角设计在7度,夹紧后即使驱动端失去动力,夹爪也不会自行松脱,不需要额外增加锁紧机构,简化了整体结构。夹爪的滑动配合面采用了镶装耐磨导板的设计,导板材质为锡青铜,和夹爪的钢制基体配合时摩擦系数低,长时间使用不会出现拉毛、卡滞的问题,导板磨损后可以单独更换,不需要更换整个夹爪主体,降低了后期维护成本。

在实际应用场景中,这套夹头既可以搭配手动驱动杆用于普通机床的手动装夹,也可以在中心驱动端连接回转气缸或者液压缸,实现自动化夹紧动作,适配自动化生产线的上下料需求。针对冲压件的装夹场景,夹爪的浮动行程设计为5mm,足够覆盖普通汽车冲压件、钣金成型件的轮廓公差范围,装夹后不需要额外找正就能保证工件的定位精度在0.05mm以内,满足后续焊接、打磨、机加工的定位要求。夹头的底座部分做了中空设计,加工时产生的铁屑、切削液可以通过中空腔体直接排出,不会堆积在夹头内部的滑动间隙里,日常维护只需要定期在滑动面加注润滑脂即可,不需要频繁拆解清理。夹爪的夹持端预留了安装软爪的螺纹孔,用户可以根据实际加工的零件形状自行车削软爪的夹持型面,适配异形零件的装夹需求,不需要对夹头主体做任何改造。整套结构的受力路径做了优化,夹紧时的反作用力直接通过夹爪本体传递到底座的安装面,不会对中心的驱动凸轮产生额外的侧向力,长时间重载使用也不会出现凸轮磨损、夹爪偏移的问题,夹持力最大可以达到15kN,足够满足直径150mm以内钢制零件的重切削装夹需求。
