双轴可调工业视觉相机安装夹具结构

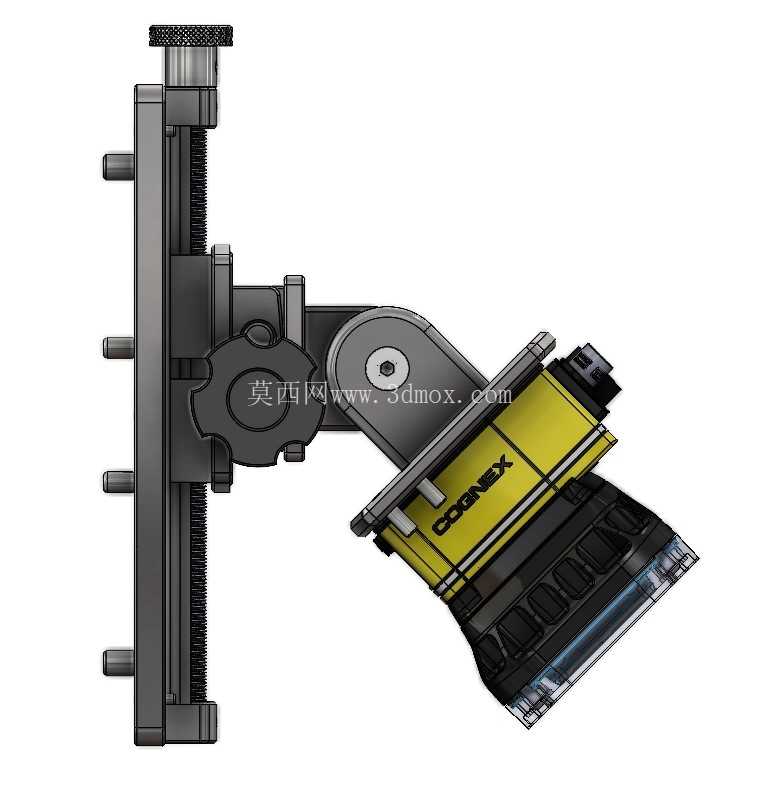

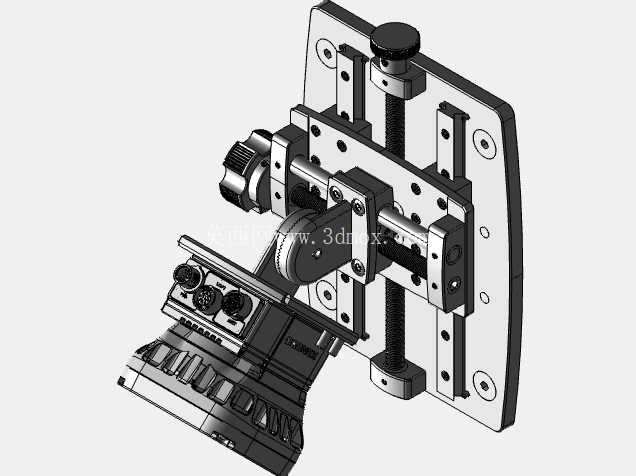

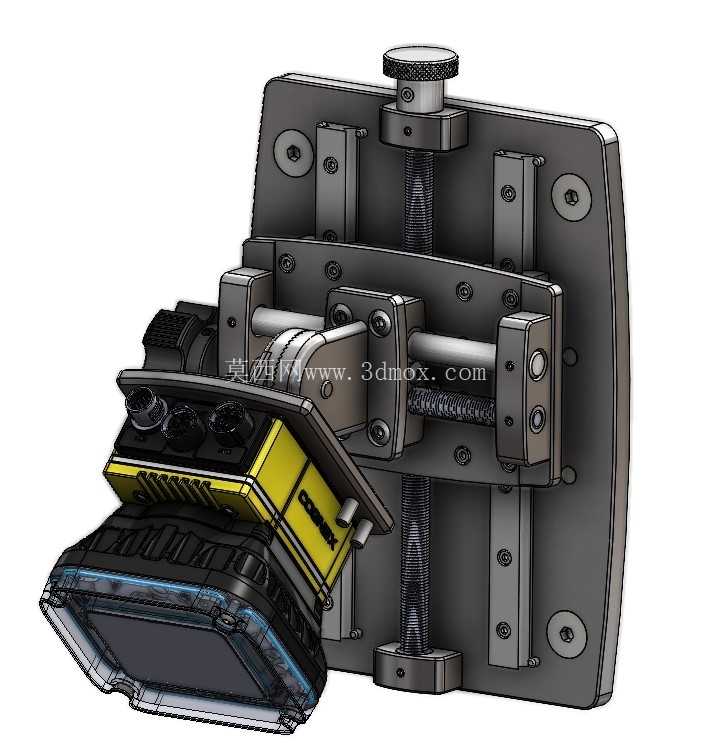

这套双轴视觉安装夹具，核心服务于工业产线视觉检测工位的相机位姿调整需求，在汽车冲压件在线尺寸检测、装配工位错漏装识别、工件定位引导这类场景中，视觉相机的安装精度直接决定了成像质量与检测算法的识别稳定性，常规固定式支架无法适配不同批次工件的检测视野调整需求，也难以抵消安装面加工误差带来的光轴偏移问题，这套可调夹具正是针对这类工程痛点设计。从结构组成来看，整套夹具以一块带安装沉孔的矩形安装基板作为承载基础，基板上沿垂直方向布置了两根平行的线性导轨，垂直滑台通过滑块与导轨配合，依靠梯形丝杠副实现上下位置的连续调节，丝杠顶端设置滚花调节旋钮，无需额外工具即可手动完成高度微调，调节到位后通过滑台侧面的紧定螺钉完成锁止，避免设备运行过程中出现滑台移位。垂直滑台的正面同样布置了一组水平方向的线性导轨，水平滑台搭载在该组导轨上，同样通过独立的梯形丝杠实现水平方向的位置微调，相机安装座固定在水平滑台的前端面，可适配康耐视IS7802M系列这类主流工业智能相机的安装孔位，安装座预留了足够的走线空间，相机的电源与通讯线缆可沿滑台侧边的理线结构布置，避免设备运行中线缆剐蹭周边机构。设计过程中优先考虑了调节精度与结构刚性的平衡，导轨选用标准公制线性滑轨，配合预压滑块消除反向间隙，单轴调节行程覆盖产线常见的视野调整范围，垂直方向调节行程可满足不同高度工件的检测高度差适配，水平方向调节行程可补偿工件上料位置的左右偏移量，整套夹具的所有紧固件均采用标准公制规格，后期维护更换无需定制非标件。安装边界方面，基板四角的沉头安装孔可直接固定在型材机架或者设备立板上，安装孔位间距符合通用工业铝型材的安装孔距标准，无需额外加工过渡连接板；夹具整体外轮廓在满行程状态下不会超出基板的投影范围，不会与周边的上料机构、防护栏产生运动干涉，安装完成后相机光轴的初始位置可通过两个轴的调节快速对齐工件检测位，相比传统的多杆拼接式万向支架，这种双轴正交的调节结构不存在长期使用后的关节松动问题，重复定位精度更高，可承受产线常规运行的振动载荷，不会出现相机位姿漂移导致的检测误判。在实际应用中，这类夹具可直接集成在冲压线末端的检测工位、装配线的防错工位，配合不同焦距的镜头调整工作距离，无需重新设计安装支架即可快速适配换型后的工件检测需求，结构上所有运动副均设置了防尘结构，可适配冲压车间存在少量粉尘的工况环境，调节部位的丝杠采用润滑脂预润滑，长期使用无需频繁维护，锁止结构采用侧向顶紧方式，不会对导轨工作面造成压痕损伤，可保证长期调节的顺畅性。
