多工位机械自锁式自动夹紧工装结构

这套自动夹紧结构主要面向汽车冲压件加工工序的工件装夹场景，在冲压生产线的上料、工位转序、冲压加工环节都能适配，尤其是多工位回转工作台的冲压工位，可同时完成周向多个工件的同步夹紧，避免单工位逐个装夹带来的效率损耗。实际生产中，气动或液压夹紧的工装常遇到动力源失压、管路泄漏的突发状况，一旦夹紧力失效，高速冲压过程中工件位移会直接造成模具崩损、零件报废，甚至触发设备安全事故，这套结构的核心设计逻辑就是通过纯机械结构实现失力自锁，从根源上规避动力故障带来的加工风险。

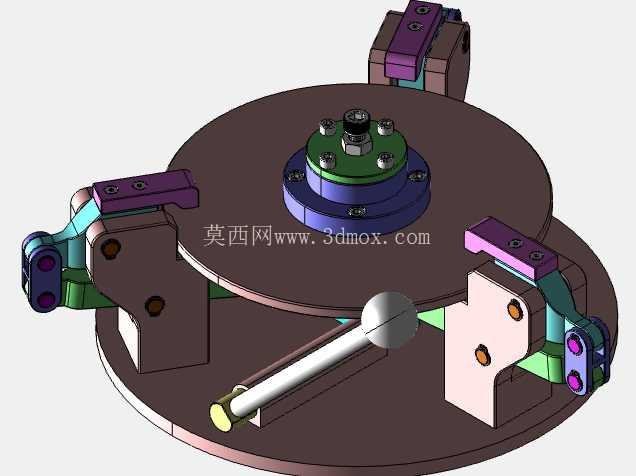

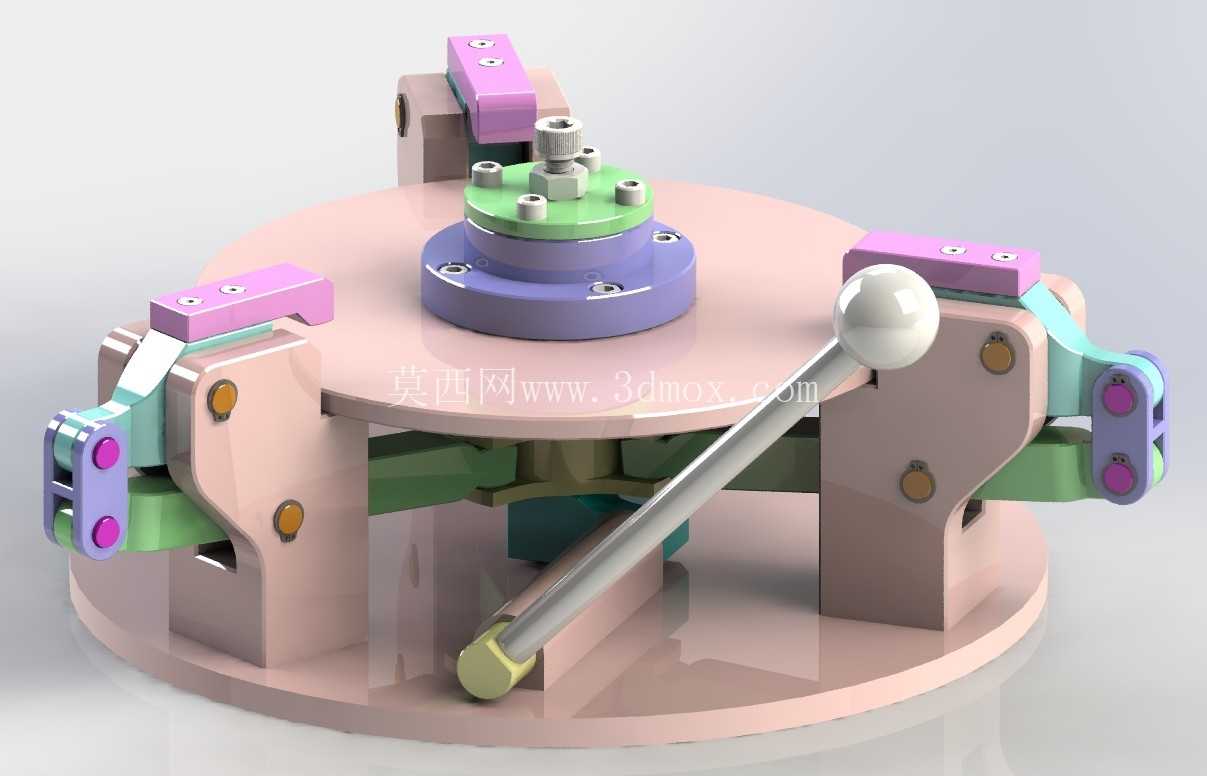

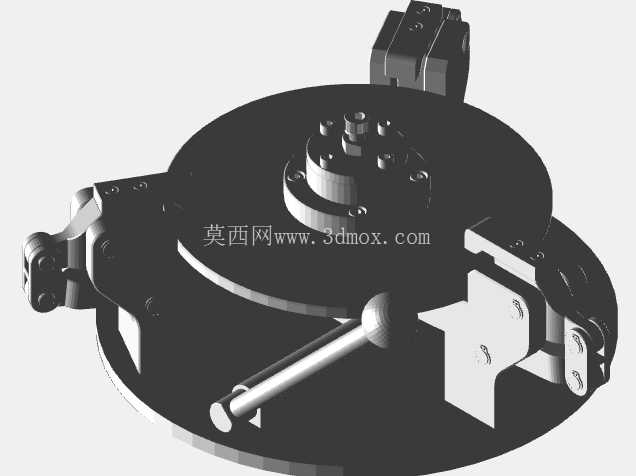

从结构布局来看，整套机构以圆形回转底座为安装基体，周向均匀分布三组夹紧单元，中心设置驱动联动组件，通过带手柄的操作杆实现统一驱动，不需要额外布置复杂的管路线路，安装时只需要将底座通过螺栓固定在转台台面的对应安装孔位即可，底座外径适配常规400mm规格回转工作台的安装边界，整体高度控制在180mm以内，不会和冲压设备的滑块行程产生干涉，也不会占用过多的工位操作空间，方便操作人员上下料操作。

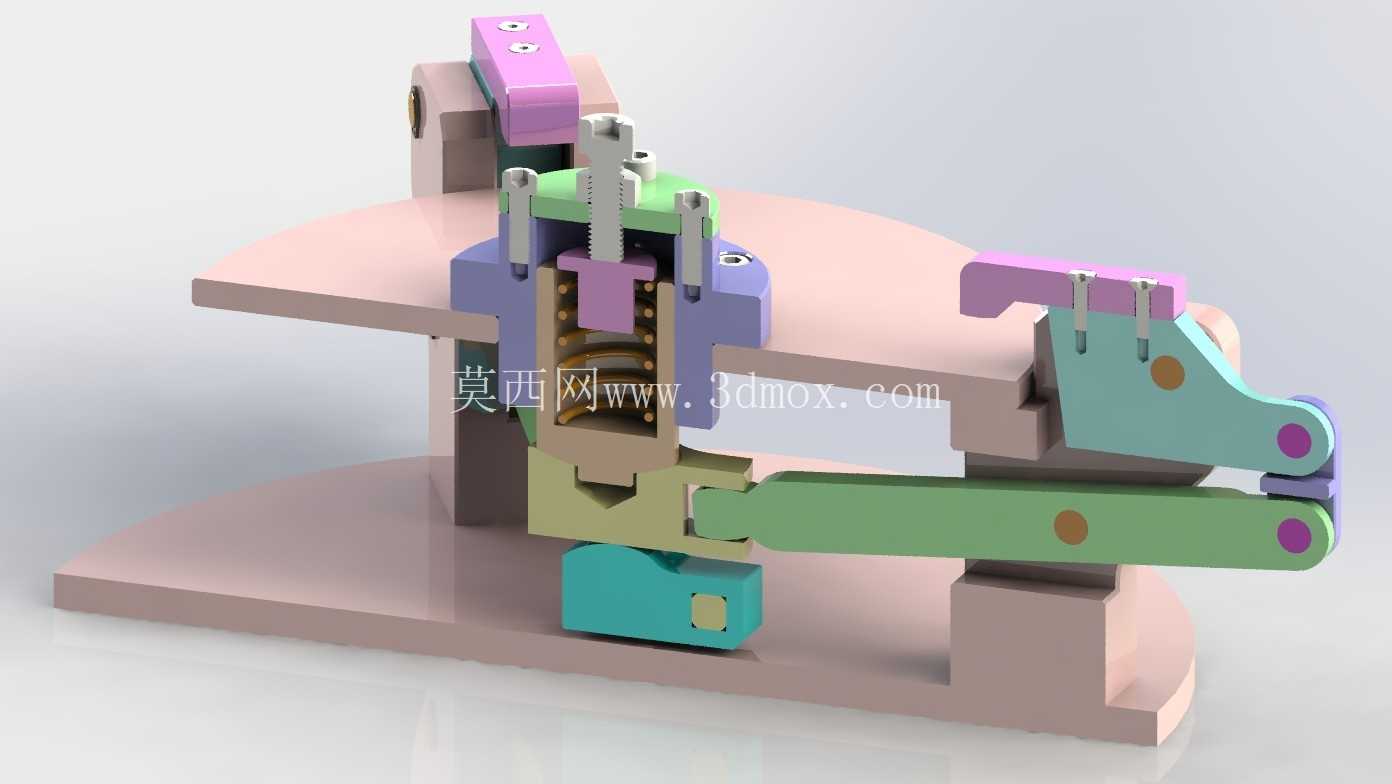

每个周向的夹紧单元都采用了肘节连杆增力结构，配合内置的强弹簧提供持续的夹紧预紧力，当驱动杆带动中心压盘下行时，连杆机构越过力学死点，将轴向的驱动力转化为夹块的径向夹紧力，此时即使撤去驱动端的外力，连杆处于死点锁止状态，配合弹簧的预紧力，夹块会始终保持对工件的夹紧压力，不会因为振动、外力扰动出现松脱。夹块的接触端面做了可更换的硬质合金镶块设计，针对不同厚度、不同外形的冲压工件，可以快速更换对应型面的镶块，不需要整体拆卸夹紧单元，适配多品种小批量的冲压生产需求，镶块和夹块本体通过沉头螺钉连接，更换过程不需要复杂工装，现场操作人员即可快速完成调整。

中心驱动组件的锥锁结构是整套机构的力传递核心，操作杆扳动到锁紧位置时，中心的锥面压块会同步顶住三个夹紧单元的推杆尾部，将操作杆的杠杆力均匀分配到每个夹紧点，保证三个工位的夹紧力一致，避免出现单个工件夹不紧、或者夹紧力过大造成工件变形的问题。操作杆的手柄采用球面防滑设计，扳动行程控制在90度范围内，操作人员单手即可完成锁紧和松开操作，不需要额外施加过大的扳动力，降低操作劳动强度。

在夹紧单元的侧面还设置了挡块结构，这个细节设计主要是应对空工位的误操作场景——如果操作人员没有放置工件就扳动操作杆锁紧，夹块的行程会被挡块限制，不会因为过度行程造成连杆机构错位、弹簧过载失效，提升整套机构的容错能力，减少日常维护的频次。夹块的滑动面都镶嵌了自润滑铜套，长期往复动作不需要频繁加注润滑油，适配冲压车间多粉尘、多油污的恶劣工况，减少卡滞故障的发生概率。

从实际应用的适配性来看，这套夹紧结构不仅可以用于汽车冲压件的钻削、铣削二次加工工位，也可以直接集成在多工位级进模的送料终端，作为工序间的工件定位夹紧单元，不需要对现有设备做大规模改造，只需要匹配对应安装孔位即可完成部署。相比传统的螺旋压板夹紧结构，这套机构的单工位装夹时间可以缩短70%以上，而且夹紧力的一致性远高于人工拧紧的压板结构，能有效降低因为装夹力不稳定造成的零件加工尺寸超差问题。

结构设计过程中，所有的运动副都做了防脱出限位，即使机构长期使用出现弹簧疲劳、螺钉松动的情况，内部的零件也不会脱出掉落到冲压模具型腔内，避免造成模具损坏。夹块的张开行程设置为15mm，足够满足常规汽车小型冲压件的上下料间隙需求，不需要操作人员额外调整工件位置即可顺利取放，适配生产线的快速节拍要求。整套机构的所有零部件都采用常规机械加工工艺即可制造，没有特殊的异形结构或者难加工材料，企业的工装车间即可完成自制和维修替换，不需要依赖外购专用配件，后期维护成本极低。
