可移动液压式工件压紧工装结构

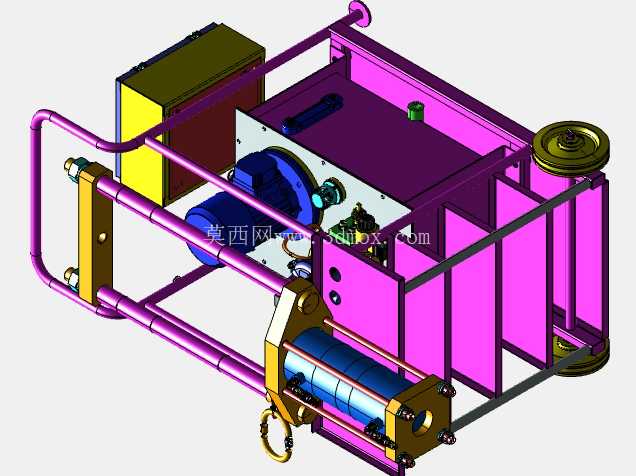

这套可移动液压压紧工装，主要面向汽车冲压件生产环节的线下工件补压、预装定位、工序间转运压紧场景，区别于冲压机台自带的固定压紧结构，它的核心优势是可以灵活移动到不同工位，适配小批量试制、返修件压紧、多工位零散工件的固定作业需求，不用占用大型冲压设备的台时，也能满足零散工序的压紧力要求。从结构布局来看，整套工装采用框架式方管焊接作为承载主体，底部单侧配置脚轮、另一侧配置可调支撑脚，移动时抬起支撑脚即可通过推手推行，到位后放下支撑脚就能保证作业时的整体稳定性，避免压紧作业时设备移位。上层的执行端采用卧式液压油缸作为压紧动力源，油缸通过连接座固定在框架顶部的横向安装梁上，油缸活塞杆端预留了压头安装接口，当前模型未配置最终的节点紧固件与压头元件，实际使用时可根据待压紧工件的外形、压紧点位置，更换不同形状的压头，适配平面压紧、异形面贴合压紧等不同需求，油缸的行程可覆盖0-200mm的压紧调节范围，满足不同厚度叠层工件的压紧行程要求。框架中部的安装层集成了液压动力单元与电气控制箱，液压站采用立式电机驱动齿轮泵提供压力油，配置了溢流阀、换向阀组来控制油缸的伸出与缩回，系统压力可通过溢流阀在0-16MPa范围内调节，对应最大压紧力可达到5吨，足以覆盖常规汽车冲压钢板、小尺寸结构件的压紧力需求；电气控制箱采用封闭式结构，面板上设置了启停按钮、油缸伸缩控制按钮，同时配置了电源指示灯与故障警示标识，控制回路与液压阀组的接线全部走框架内部的布线槽，避免车间作业时线缆被工件剐蹭破损。框架设置了三层置物搁板，除了安装液压站与电控箱的中层，下层搁板可放置待压紧工件、配套压头、紧固件等作业辅料，上层油缸两侧的空间也可临时放置小型工具，减少作业人员来回取件的动线长度。从安装边界来看，整套工装的整体长度控制在1200mm以内，宽度控制在700mm，高度控制在1100mm，推行时的整体重心位于脚轮支撑面的中心位置，不会出现侧倾风险；油缸的安装中心高度距离作业基准面为850mm，符合普通站立作业的人机工程高度，作业人员无需弯腰即可完成工件放置、按钮操作等动作。设计时特意将液压站与电控箱分开放置在中层的左右两侧，平衡整体重量，避免单侧偏重导致推行时转向费力；推手采用圆管弯制而成，高度设置在900mm，符合成年人推行的握持高度，推手上还预留了吊环接口，需要跨车间转运时也可通过行车吊运。在实际应用中，这套工装可配合冲压车间的返修区使用，针对冲压后存在贴合间隙的焊接组件，可通过该工装将工件压紧到指定间隙后再进行点焊固定，也可用于小批量试制件的压合整形，不用专门开发对应的机上工装，大幅缩短试制周期；另外在模具维护环节，也可用来压紧拆卸后的模具零部件，方便进行模具零件的修磨、更换作业。液压系统的管路全部采用硬管加软管的组合布置，油缸进出油口采用高压软管连接，避免油缸动作时管路产生硬接应力，阀组到液压泵的部分采用硬管布置，减少管路泄漏点；油箱设置在液压站下方，容积满足油缸全行程动作的油量需求，同时配置了液位计与空气滤清器，方便日常维护时观察油位、加注液压油。框架的焊接结构全部采用满焊处理，焊后进行去应力退火，避免长期承受压紧反力后出现框架变形，所有方管的端面都加装了封盖，防止车间内的切削液、冲压油污进入管内部造成锈蚀。
