汽车管材冲压成型加工专用设备结构设计

这套设备主要面向汽车零部件生产环节里的金属管材端部成型、管身定径冲压工序，常见于汽车底盘油路管材、车身结构支撑管、制动系统连接管的批量加工场景，区别于通用弯管设备，它的核心加工逻辑是通过垂直方向的冲压合模配合水平方向的进给施压，完成管材端口的扩口、缩口、墩筋以及特定截面的压制成型，能适配壁厚0.8mm到3mm之间的低碳钢、铝合金管材加工，加工后的管材尺寸一致性可控制在0.1mm公差范围内，满足汽车零部件装配的精度要求。

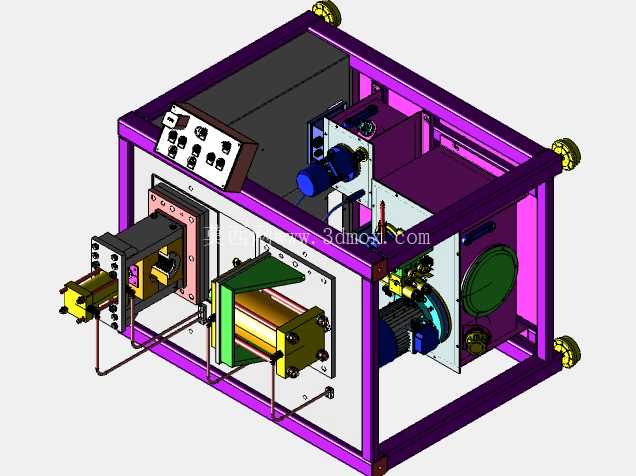

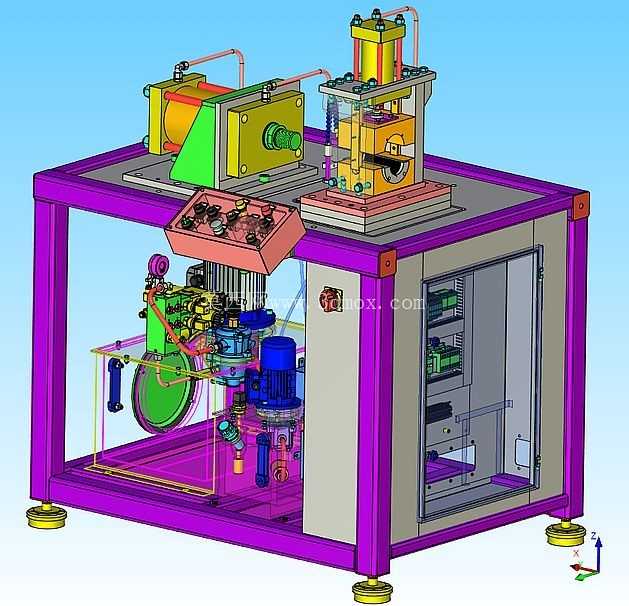

从整体结构布局来看，设备采用框架式方通焊接机架作为承载主体，底部配置可调式减震脚杯，安装时不需要额外做预埋地基，只需要保证安装地面平面度误差不超过2mm/m即可完成调平，机架整体外形尺寸控制在1200mm×1000mm×1600mm的边界范围内，属于中小型工位加工设备，可直接布置在现有冲压生产线的工位间隙中，不需要对原有车间布局做大规模调整。机架下半部分为封闭的电气与液压动力舱，舱门采用可拆卸式钣金结构，侧面预留散热通风槽，内部集成了液压动力单元、电气控制回路以及管路排布空间，所有动力线缆与液压油管都通过机架内部的走线槽排布，避免外露管线被加工废料剐蹭破损，也能减少车间油污、粉尘对核心元件的侵蚀。

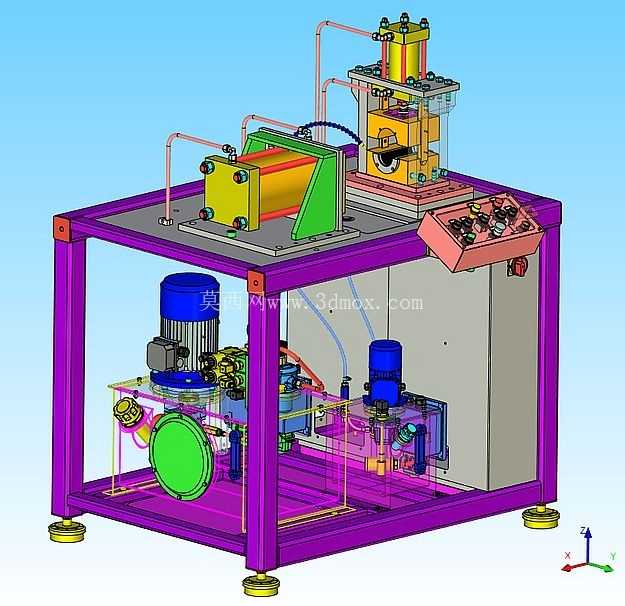

上半部分的加工工位做了分区设计，垂直布置的冲压单元采用四柱导向结构，导柱配合线性铜套保证上下模合模时的同轴度，合模行程可根据管材加工长度做0-150mm范围的调整，冲压动力由顶部的液压缸提供，最大合模压力可达到5吨，足够满足常规汽车管材成型的压紧力需求，避免成型过程中管材移位导致的尺寸超差。水平布置的进给单元安装在工位左侧，进给滑台采用硬轨导向，配合液压缸提供轴向进给推力，可根据不同的成型模具更换对应的推杆端头，完成不同形式的管口加工，滑台的进给速度可通过液压阀组做无级调节，针对薄壁管材加工时可降低进给速度，避免管口出现开裂、起皱的缺陷。

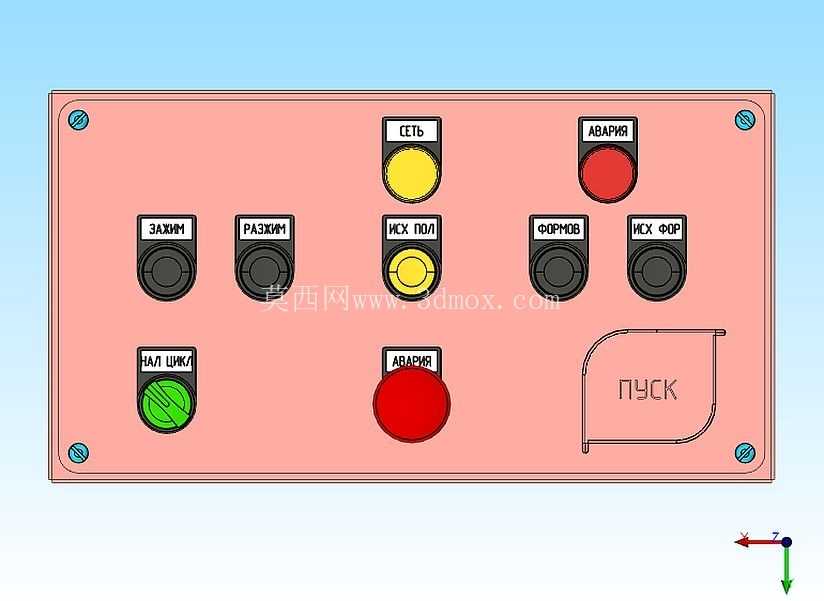

操作工位设置在机架前部的倾斜式操作台上，所有控制按钮、压力调节旋钮、急停开关都集中布置在操作盒上，操作人员站在设备正前方即可完成所有参数调整与加工操作，操作盒的倾斜角度经过人体工程学校核，操作人员长时间作业不会出现手臂疲劳的问题。工位周边设置了透明的安全防护挡板，加工过程中可阻挡金属碎屑飞溅，同时不影响操作人员观察成型过程，设备的安全回路设置了双按钮启动触发逻辑，必须双手同时按下启动按钮设备才会执行冲压动作，避免误操作导致的安全事故。

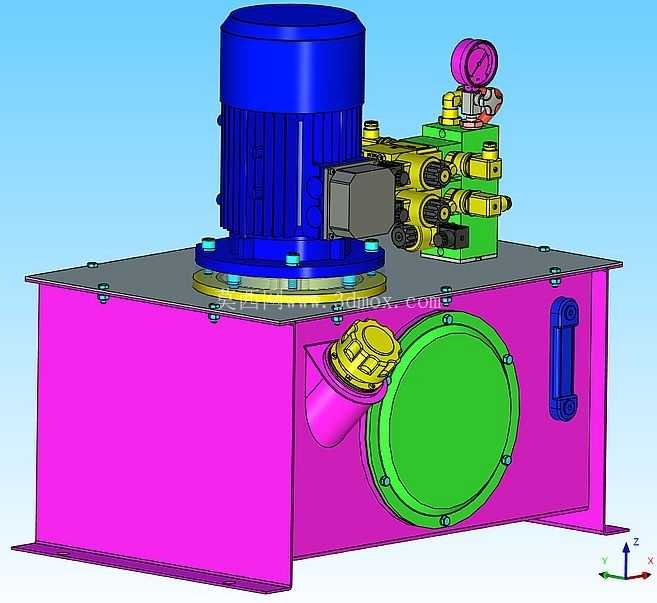

在设计这套结构时，重点考虑了模具更换的便捷性，上下模以及水平进给的成型端头都采用快换式压板固定，更换不同规格的加工模具时不需要复杂的拆卸工具，单人在10分钟内即可完成模具更换与定位调整，适配多品种小批量的汽车零部件加工需求。液压系统的油箱集成在机架底部，油箱容积按照液压泵流量的6倍配置，保证液压油有足够的散热空间，连续作业时油温不会超过55摄氏度，避免高温导致的液压密封件老化、压力不稳定问题。电气控制回路预留了外部信号接口，可对接生产线的自动上下料机构，后续升级为全自动加工单元时不需要重新改动设备的主体线路，只需要对接信号即可完成联机运行。

需要注意的是，这套结构在早期开发阶段存在部分节点设计缺陷，比如初始版本的垂直冲压单元导向长度不足，合模到下死点时会出现轻微的偏载，后续通过加长导柱长度、增加导套配合长度做了修正；另外初始的液压管路排布存在弯折半径过小的问题，长时间运行后出现油管渗漏的情况，调整管路走向、增大弯折半径后解决了该问题，这些修正点也为同类管材成型设备的结构设计提供了实际参考，避免在后续设计中重复出现同类问题。设备的所有外露钣金表面都做了喷塑处理，机架焊接后经过整体去应力退火，避免长时间使用后出现机架变形导致的加工精度下降，核心受力部位的焊接坡口都做了满焊处理，焊缝高度不低于被焊接板材的厚度，保证机架整体刚性满足冲压作业的载荷要求。
