加工中心第四轴回转式精密夹持虎钳结构

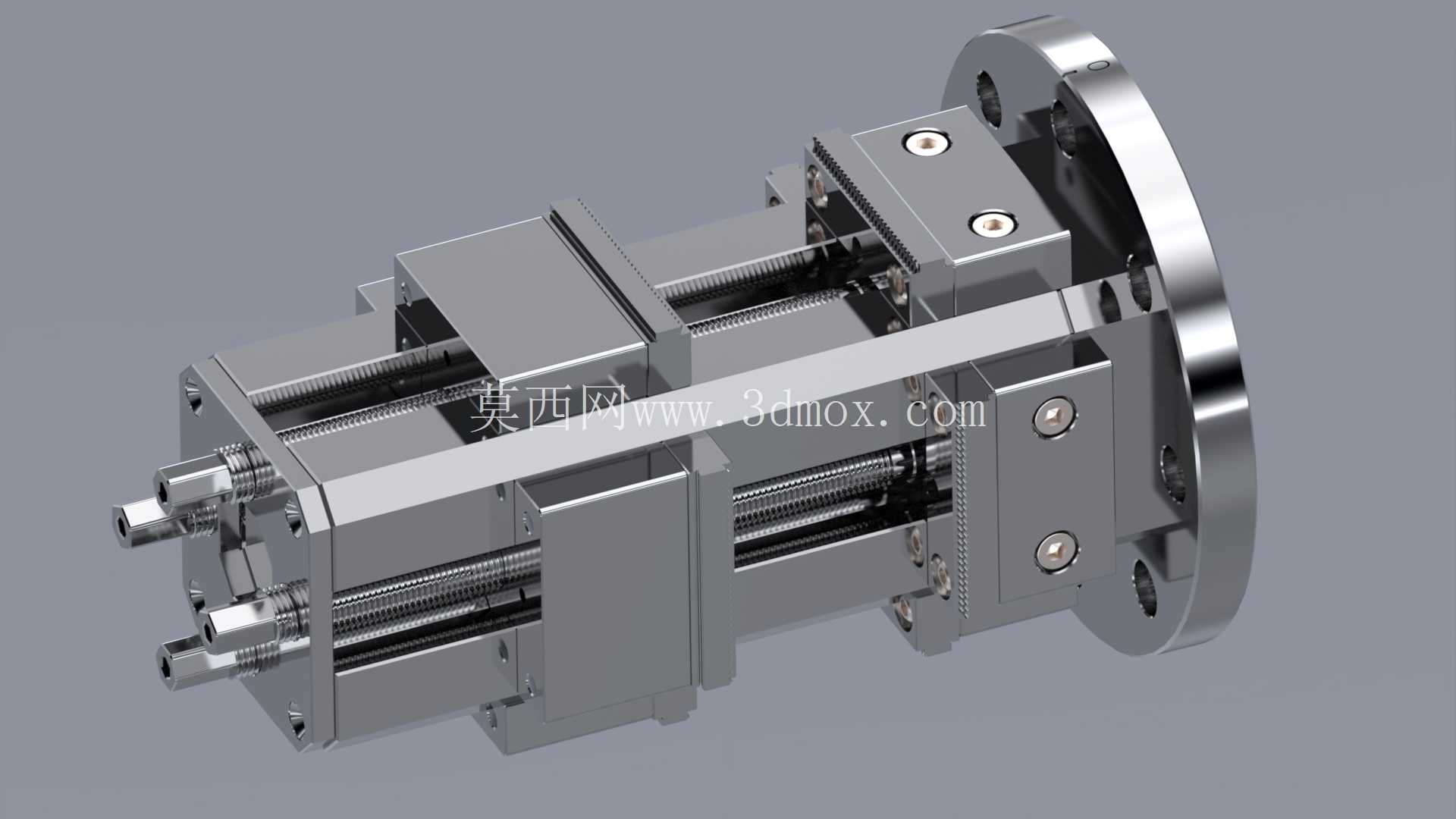

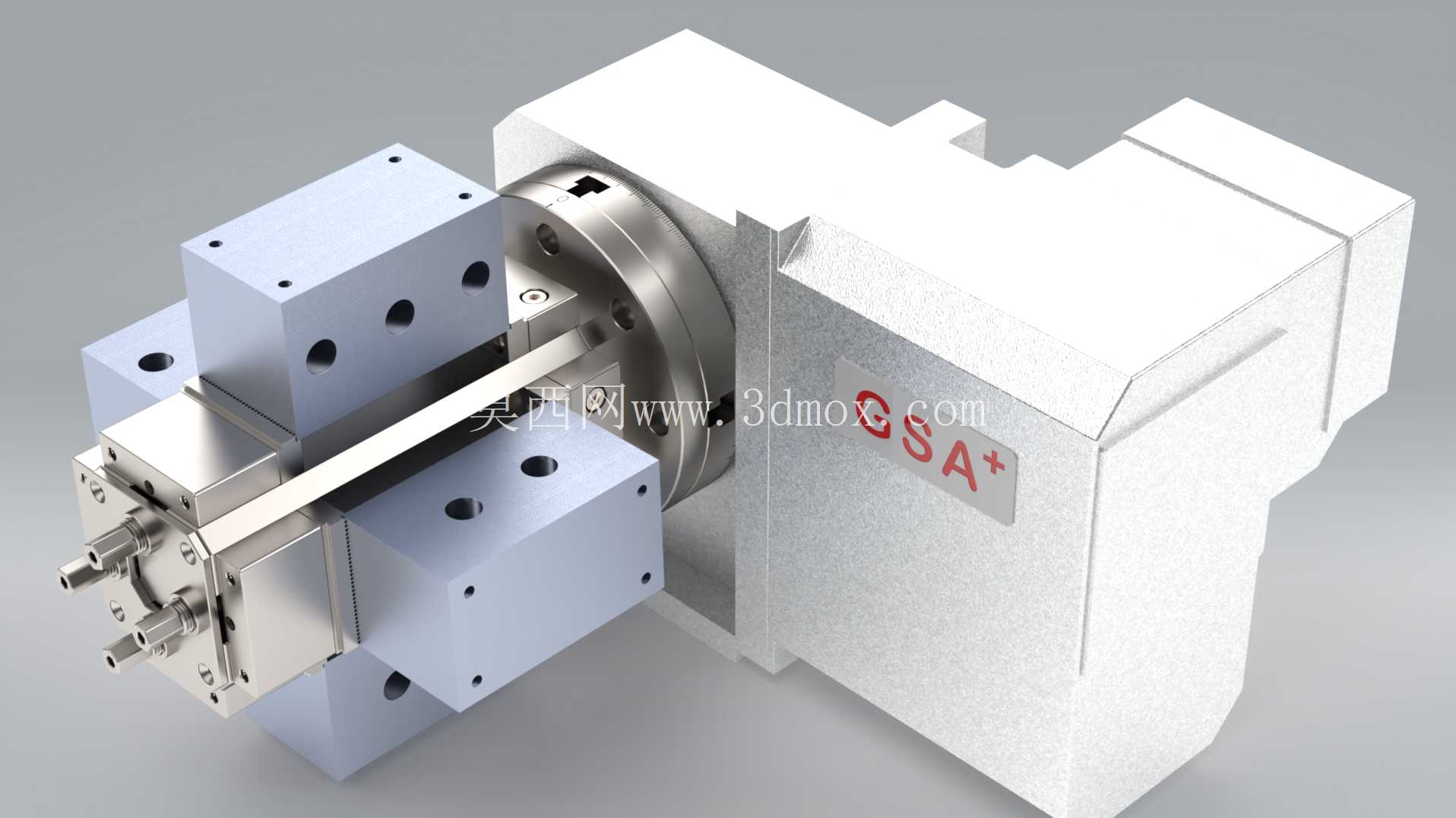

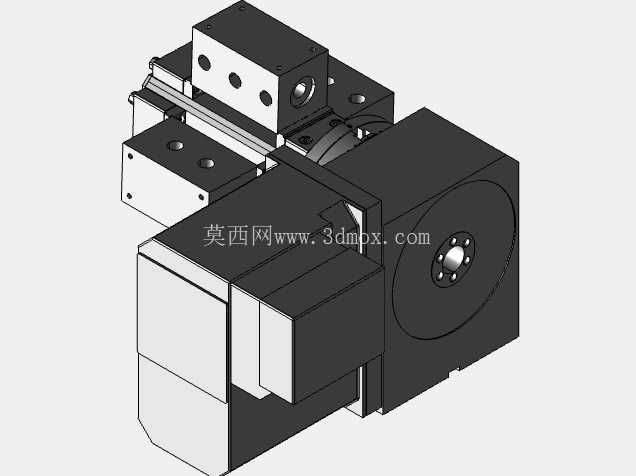

在立式加工中心的多面加工工序里，普通平口钳只能完成工件单次装夹的单方向加工，一旦涉及到圆周分布特征、多面同轴孔系或者跨角度的轮廓铣削，反复装夹带来的找正误差往往会直接吃掉半丝以上的公差，第四轴虎钳就是为解决这类装夹痛点设计的配套夹持机构。这套夹持机构直接适配标准数控转台的安装法兰接口，不需要额外制作过渡连接盘，本体的安装基准面经过精磨处理，和转台端面贴合后打表跳动可以控制在0.01mm以内，不会因为连接间隙带来回转过程中的偏摆。从结构布局来看，钳体部分采用对称式双固定钳口设计，中间的活动夹紧块通过贯穿式螺杆驱动，夹紧行程覆盖常规加工中常见的方料、条料以及异形坯料的夹持范围，钳口的安装面预留了标准的牙板安装螺孔，既可以更换光面钳口夹持精加工后的软料，也能更换带齿的硬钳口夹持粗加工毛坯，适配不同工序的夹持需求。和普通机用虎钳不同的是，这套虎钳的回转基准完全和第四轴的回转中心重合，设计阶段就把钳口的夹持中心和转台的回转轴线做了同轴度校准，装夹长条工件的时候，工件的轴线可以和转台回转中心完全重合，加工圆周面上的键槽、径向孔的时候不需要额外做中心找正，能大幅缩短单件加工的辅助准备时间。在实际加工场景里，这类虎钳最常用来加工小型轴类零件的扁位、径向通孔，还有方块类零件的四个侧面轮廓，一次装夹就能完成0到360度范围内所有特征的加工，避免了多次装夹带来的位置度误差。钳体的主体部分采用高牌号铸铁铸造，经过时效处理消除内应力之后再做导轨面的精磨，长期使用不会因为夹紧力的反复作用出现变形，夹紧螺杆采用梯形螺纹设计，传动效率高而且具备自锁特性，加工过程中遇到大切削量的铣削也不会出现钳口松动的问题。安装边界上，钳体的总宽度控制在标准170规格第四轴的安装尺寸范围内，不会和机床的防护门、主轴端面发生干涉，底部的定位键槽适配标准机床T型槽尺寸，安装的时候只需要把定位卡入T型槽，拧紧压紧螺栓就能完成固定，不需要复杂的调试。考虑到加工过程中的切削液冲刷和铁屑飞溅，钳体的所有滑动配合面都设计了防尘挡屑结构，螺杆的外露部分加装了伸缩式防护套，避免细碎铁屑进入螺纹配合面造成磨损，日常维护只需要定期在注油孔加注润滑脂就能保证长期的夹紧精度。在做异形零件加工的时候，还可以在钳口的安装螺孔上加装自制的仿形钳口，针对不规则外形的坯料做定制化夹持，不需要更换整个钳体就能拓展夹持范围，对于小批量多品种的加工场景来说，这种模块化的设计能大幅降低工装制作的成本。和转台连接的法兰端面上，设计了均匀分布的锁紧销孔，当不需要做回转加工的时候，可以插入锁紧销把钳体固定在0度、90度、180度、270度几个固定角度，当成普通的高精度机用虎钳使用，实现一套工装兼顾多工序加工的需求。钳体的夹紧力可以通过尾部的加力杆调整，针对薄壁类零件可以适当降低夹紧力避免工件变形，针对钢件粗加工则可以加大夹紧力保证切削稳定性，不同材质、不同结构的工件都能找到合适的夹紧参数。在实际的生产验证中，这套虎钳配合第四轴完成铝合金零件的四轴联动铣削时，连续加工200件之后的夹持重复定位精度依然能保持在0.02mm以内，完全满足精密零件的加工公差要求。设计过程中特意把钳体的突出部分做了倒角处理，避免机床在快速移动过程中勾挂切削液管路或者电缆，整体的重心尽量靠近转台的安装端面，减少回转过程中的偏载力矩，降低第四轴蜗轮蜗杆副的额外负载，延长转台的使用寿命。对于需要做批量多面加工的车间来说，这类集成式的第四轴虎钳不需要额外设计制作专用夹具，就能完成大部分规则零件的四轴加工装夹，相比专用工装来说，生产准备周期能缩短七成以上，工装成本也能降低一半以上，是立式加工中心拓展四轴加工能力时非常实用的配套夹持机构。
