小型桌面式DIY台锯结构设计方案

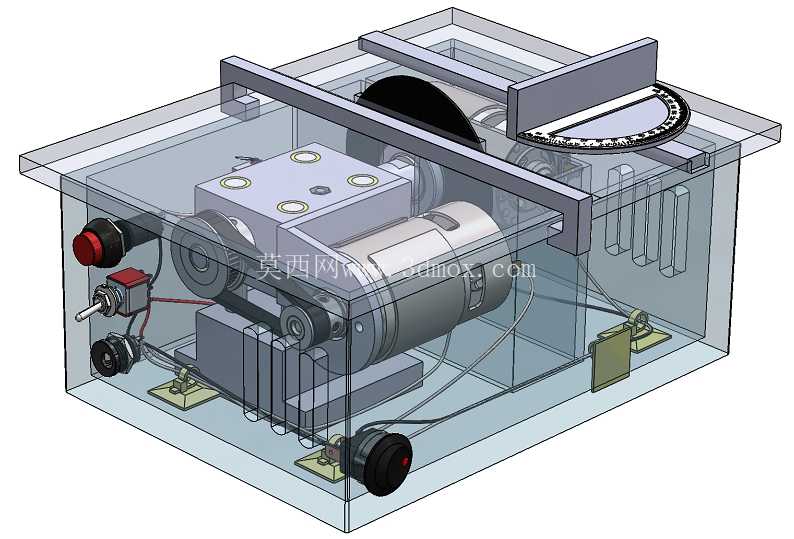

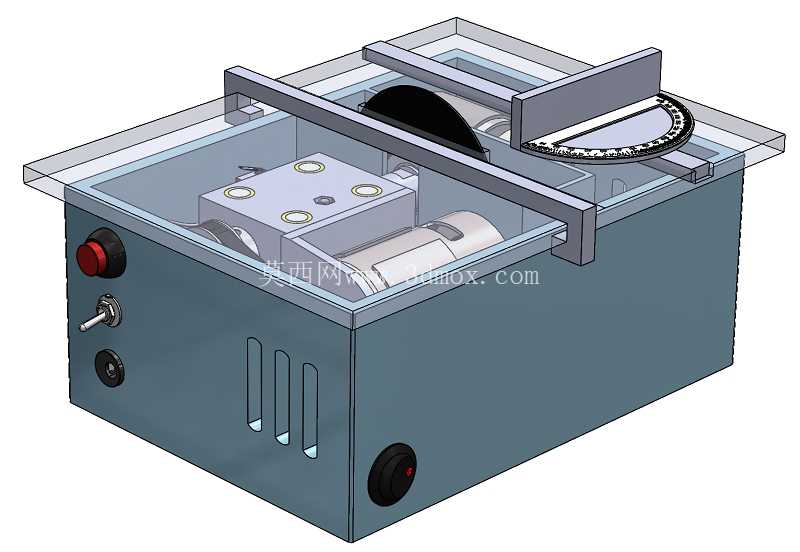

这款小型桌面台锯的设计初衷，是面向模型制作、小件木工加工、薄材精密切割的场景需求，解决常规工业台锯占地大、操作灵活度不足，无法适配桌面级精细作业的痛点。从结构布局来看，整机采用透明亚克力作为上护罩壳体，既可以直观观察内部传动与锯片运转状态，也能在切割作业时阻挡飞溅的切屑，避免碎屑崩出伤及操作人员，护罩与下部金属机架通过嵌入式卡槽配合螺栓紧固，拆装维护时无需额外专用工具即可快速打开护罩，调整锯片张紧度或者更换不同厚度的锯片。

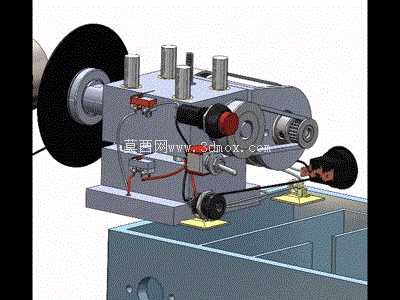

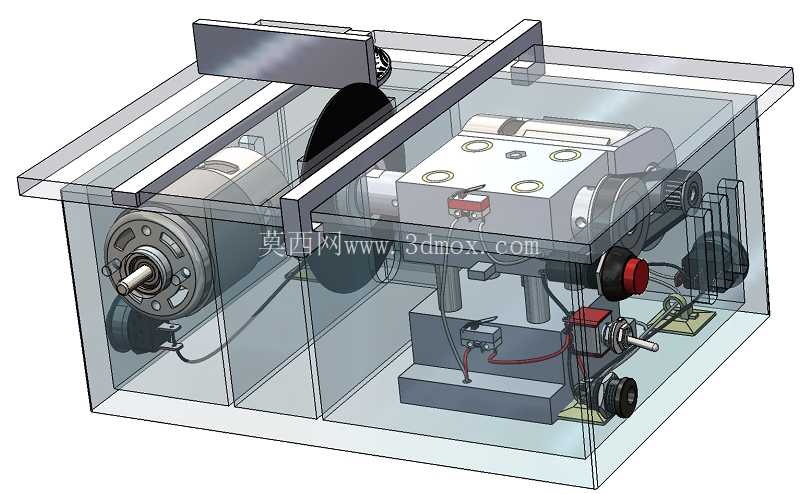

动力单元采用直流有刷电机横置布局，电机输出轴通过同步带轮将动力传递至锯片主轴，带传动的设计可以在锯片遇到硬料卡滞时起到过载缓冲作用，避免电机堵转烧毁，同时带传动的噪音相比直连结构更低，适配桌面作业的低噪需求。主轴座采用整块铝合金铣削成型，两个深沟球轴承内嵌在座体孔位中，保证锯片高速运转时的径向跳动量控制在0.05mm以内，切割薄亚克力、薄木板、软金属片时不会出现切口毛边、锯片偏摆的问题。

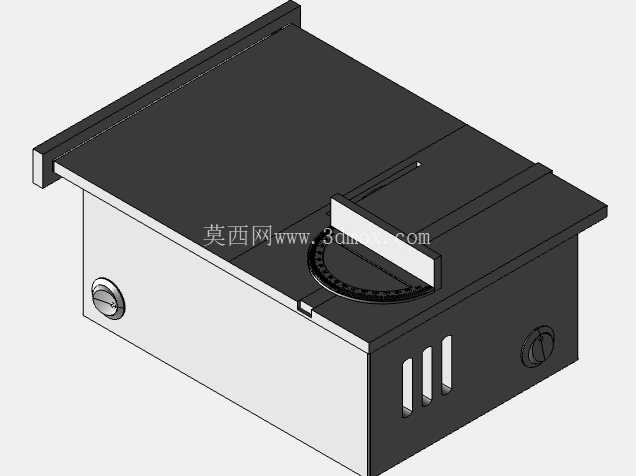

工作台面设置了可旋转角度靠尺，靠尺底座带有角度刻度标识，可在0-90度范围内任意锁定角度，满足斜切、45度倒角等常见加工需求，靠尺的导向边经过铣平处理，直线度误差不超过0.1mm/m，推送工件时不会出现偏移。台面前端设置了升降调节旋钮，通过偏心轮结构带动主轴座上下位移，可实现锯片伸出台面高度的无级调节，适配不同厚度材料的切割需求，最大切割厚度可达到20mm，覆盖绝大多数桌面级加工的材料厚度范围。

机身侧面集成了电源开关、调速旋钮与电源接口，调速旋钮采用电位器调节电机输入电压，可实现锯片转速在1000-6000rpm范围内无级调整，切割不同材质时可匹配对应转速：切割木材时选用中高转速保证切口光滑，切割软铝、亚克力等易融化材质时选用低转速避免材料过热粘齿，切割薄PCB板时可选用最高转速保证切口整齐无毛刺。机身底部设置了四个橡胶减震脚垫，通过螺栓固定在下部金属底板上，高速运转时可以吸收电机产生的振动，避免整机在光滑台面上移位，同时降低振动传导至桌面产生的共振噪音。

电气布线全部沿机身内部的走线槽排布，导线接头处采用热缩管绝缘，电机与调速板之间设置了过载保护保险丝，当电流超过额定值时保险丝自动熔断，切断电源保护核心部件。整机的安装边界控制在长300mm、宽200mm、高150mm的范围内，占用桌面空间极小，可直接放置在常规工作台、书桌甚至飘窗台上使用，不需要专门的安装固定工位，搬运移动时可单手拎起，适配工作室、家庭工坊、模型爱好者的移动作业需求。

从设计细节来看，锯片护罩的缺口位置刚好对应锯片伸出区域，护罩下沿距离工作台面的间隙控制在3mm，既不会阻碍工件推送，也能最大程度覆盖锯片非工作区域，避免操作人员误触高速运转的锯片。传动带的张紧度通过电机安装座的长圆孔进行调节，松开电机固定螺栓即可移动电机位置调整带张紧力，调整到位后拧紧螺栓即可锁定，日常维护不需要拆解过多部件。机身下部的金属底板采用2mm厚冷轧钢板折弯成型，既作为整机的配重底座提升运转稳定性，也作为电气元件的安装基板，调速板、接线端子全部通过螺丝固定在底板上，避免走线晃动造成的接触不良。

这款台锯的实际使用场景覆盖航模制作中轻木、桐木部件的精密切割，手工皮具制作中硬皮料的裁切，电子制作中PCB板、塑料外壳的切割修边，以及小型木工DIY中薄木板、木条的断料、开榫作业，相比手持切割机，台式结构的推送精度更高，切割直线度更容易控制，加工小件时的安全性也更有保障。设计过程中充分考虑了DIY制作的可实现性，所有零部件均采用市面上容易采购的标准件，非标准结构件的加工难度低，不需要大型加工设备即可完成制作，适合个人爱好者自行组装调试。
