多驱动式内外双向夹紧卡盘夹头结构

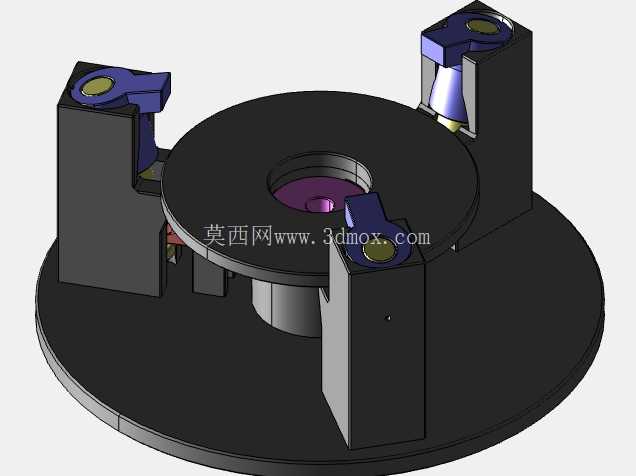

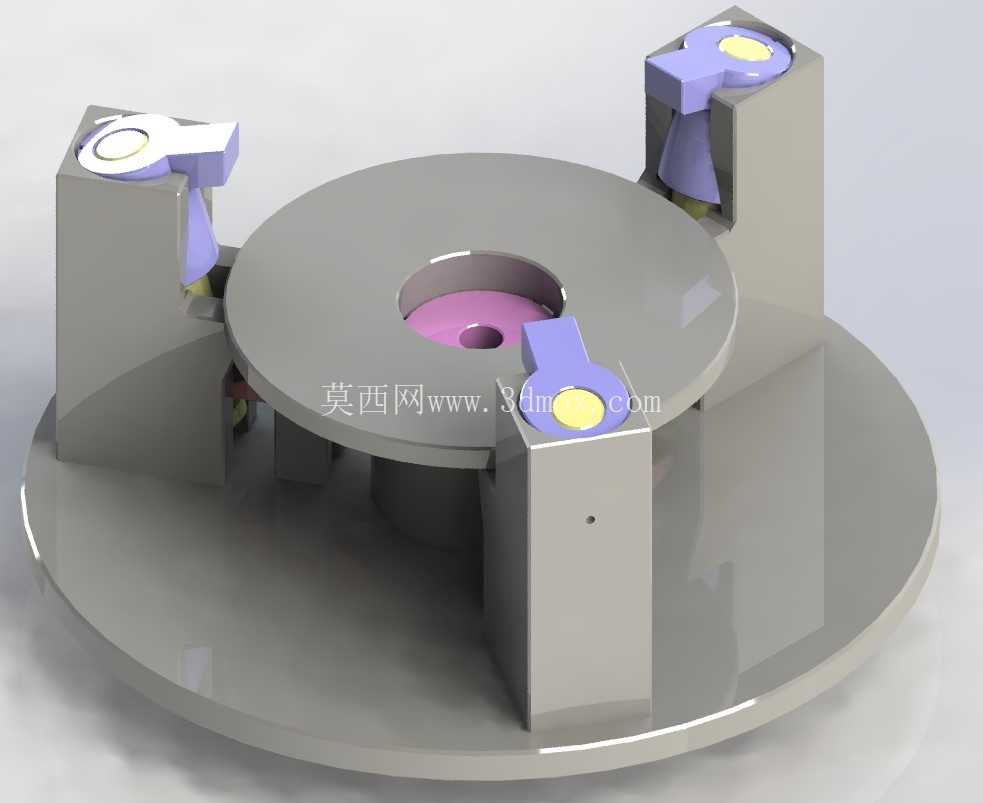

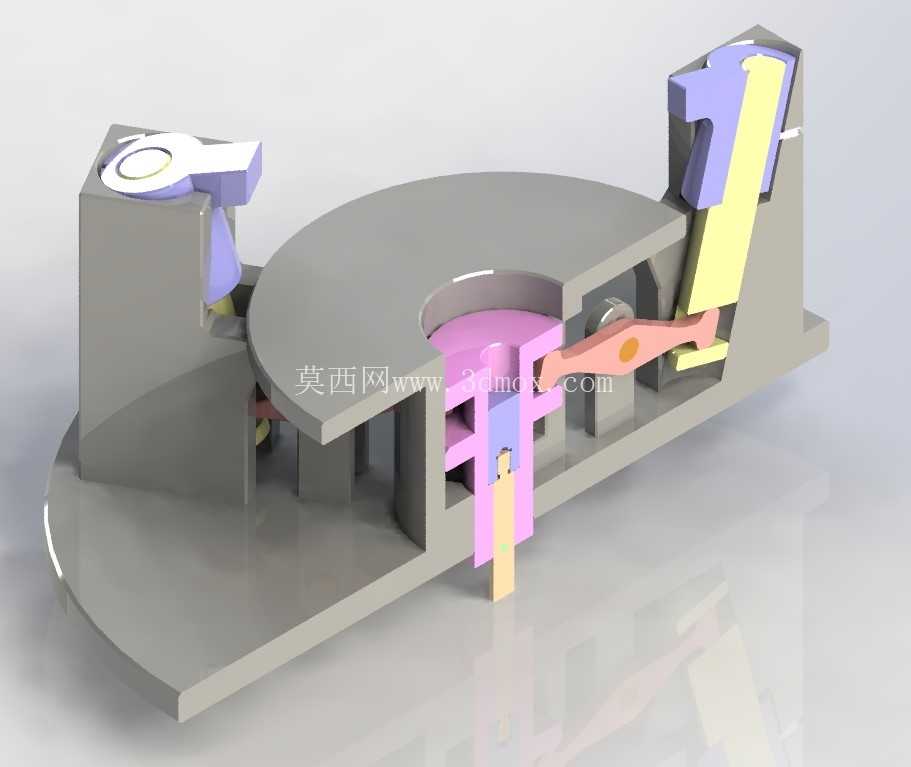

在机械加工、零部件装配、冲压件定位等生产场景中，工件的可靠装夹是保障加工精度、装配一致性的核心前提，这套夹头结构正是针对多规格盘类、轴类、异形冲压件的装夹需求设计，可适配不同工况下的内外圆夹紧作业，解决传统卡盘装夹行程有限、夹紧力分布不均、适配场景单一的问题。从结构组成来看，整套夹头采用半圆盘式基座作为承载主体，基座预留了标准安装孔位，可直接固定在机床工作台、冲压工位转盘或者装配线定位工装上，安装边界贴合常规工装的安装尺寸规范，不需要额外定制转接板，降低现场改造的适配成本。基座上集成了多组驱动执行单元，分别对应齿轮传动、凸轮顶推、弹簧复位、齿条啮合、拉杆牵引这几种常见的夹紧驱动逻辑，不同驱动单元可独立动作也可联动配合：当需要对工件内孔进行涨紧定位时，可通过中心拉杆拉动内部楔形块，带动周向分布的夹爪沿径向向外伸出，贴合工件内孔壁完成内撑夹紧；当需要对工件外圆进行抱夹定位时，可通过凸轮或者齿轮齿条结构驱动外侧夹爪沿径向向内收拢，贴合工件外圆柱面或者异形外轮廓完成外夹固定，弹簧单元则在驱动卸力时自动带动夹爪复位，方便工件快速取放。设计过程中重点考虑了夹紧力的均匀分布，所有夹爪的运动轨迹都经过运动学仿真验证，确保各夹爪的同步误差控制在工装允许的公差范围内，避免装夹时工件出现偏移、倾斜，导致后续加工或者装配出现尺寸超差。针对不同的工件装夹需求，夹爪的夹持端面可根据工件轮廓更换适配的镶块，不需要更换整套夹头主体，就能实现对不同形状、不同尺寸工件的装夹适配，比如针对带斜坡定位面的工件，可更换带斜面贴合的夹爪镶块，让夹爪在夹紧过程中沿斜坡面水平移动，同时对工件施加径向夹紧力和轴向压紧力，避免工件加工过程中出现轴向窜动；针对需要摆动避让的上下料场景，部分夹爪单元可设置摆动自由度，在上下料工位时摆开工件取放空间，到位后再摆回夹紧位置，适配自动化生产线的上下料节拍。整套结构的运动部件都预留了润滑与磨损补偿间隙，长期使用出现磨损后，可通过调整楔形块的进给量补偿磨损量，延长夹头的整体使用寿命，不需要频繁更换核心零件。在实际生产应用中，这类夹头可直接配套在数控车床的三爪/四爪卡盘基础上做升级改造，也可安装在冲压生产线的工位转台上，用于汽车冲压小件的钻孔、攻丝、铆接工序的定位装夹，还可用于装配线上的零部件压装工位，确保压装过程中工件不会出现位移，保障压装力的同轴度要求。结构设计上没有采用复杂的非标定制零件，大部分传动件都选用通用标准件，加工制造难度低，后期维护更换配件的成本也相对可控，适合中小批量生产场景下的工装快速改制需求，针对不同的装夹力需求，还可通过调整驱动端的输入力大小，匹配薄壁件、刚性件等不同材质工件的装夹要求，避免夹紧力过大导致薄壁工件变形，或者夹紧力不足导致工件装夹松动。
