NAAMS标准汽车冲压装配双工位工装结构

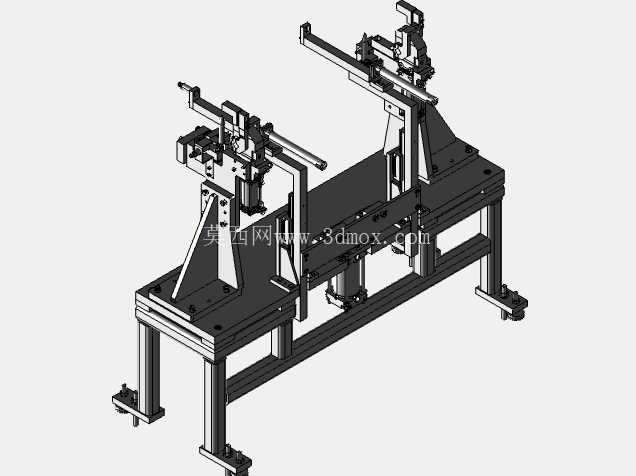

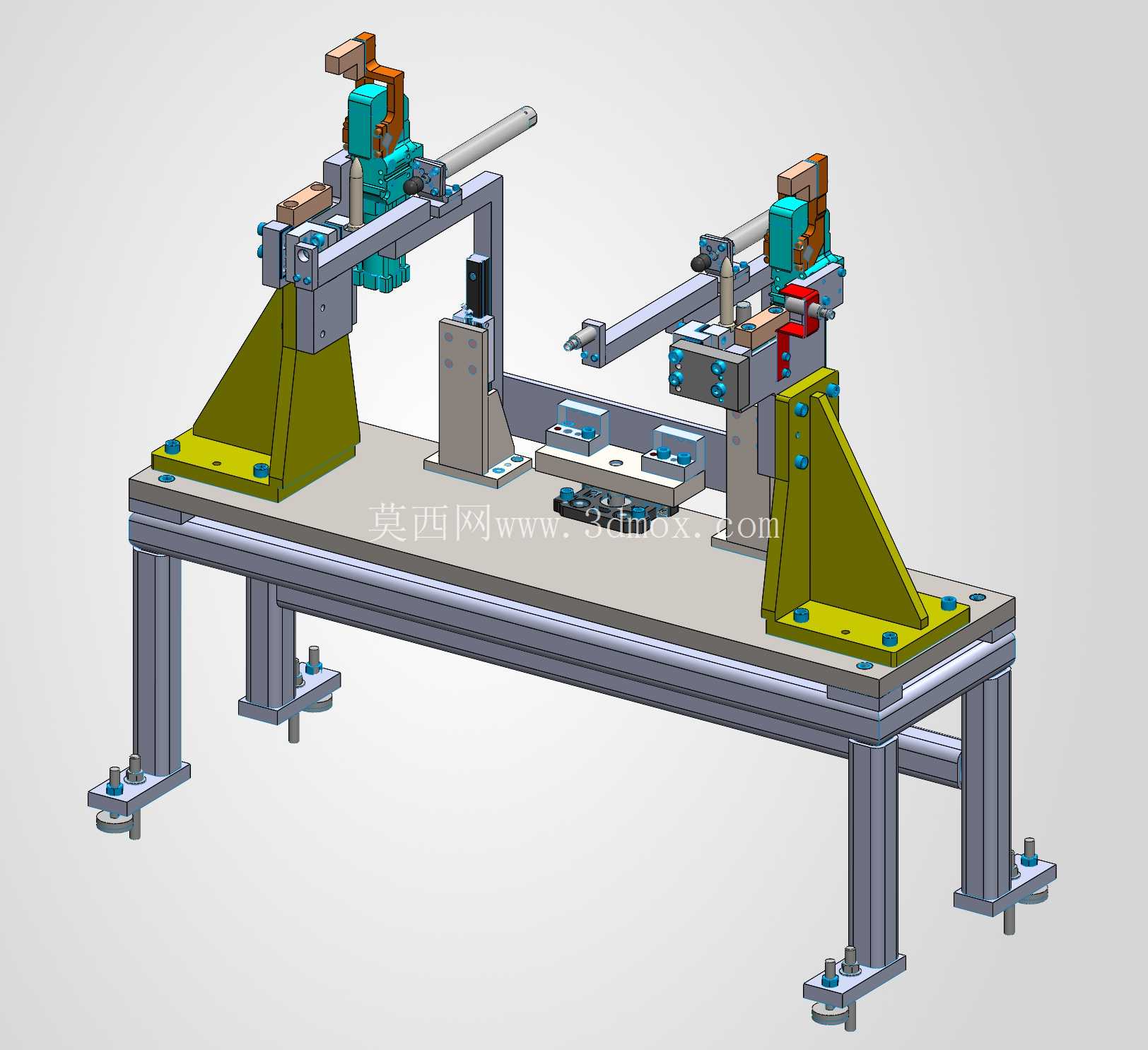

这套工装结构围绕NAAMS全球通用标准组件搭建，主要面向汽车冲压件焊装前的预装定位工序，适配白车身侧围内板、加强梁等中小型冲压合件的装配作业场景，在车企焊装车间的预装工位、零部件供应商的分总成装配线都能直接适配，不需要额外做大量接口改造。整套工装采用双侧对称工位布局，中间共用铝型材焊接工作台作为承载基体，两个工位的执行单元镜像布置，可同时完成两组工件的定位夹紧，也能适配同一系列不同规格工件的交替作业，减少单工位等待的空程时间。从安装边界来看，工作台底部采用可调式脚杯支撑，整体占地长度约2.4米、宽度约1.2米，工作台面距地面高度为0.8米，符合一线操作工人的站立作业人机工程要求，脚杯调节行程为±50mm，可抵消车间地面的平整度误差，保证台面水平度控制在0.1mm/m以内，避免定位基准偏移。两侧的支撑立座采用铸件焊接结构，通过内六角螺栓与台面T型槽固定，立座上的直线导轨安装面经过铣削精加工，导轨平行度公差控制在0.02mm以内，保证滑座带动夹紧单元移动时无卡滞、无偏摆。每个工位的执行端集成了气动夹紧钳、定位销、直线驱动单元，其中定位销采用NAAMS标准的快换结构，销头直径公差带为h6，与工件定位孔的配合间隙控制在0.02-0.05mm之间，既保证工件定位精度，又方便工件取放，快换结构可在30秒内完成不同规格销头的更换，适配同系列不同孔位的工件，减少换型调试时间。设计思路上完全遵循NAAMS组件的通用化、模块化原则，所有连接螺栓、销钉、夹紧元件、导轨滑块都采用标准件，没有定制化的特殊加工件，后期维护时可直接采购标准备件更换，不需要单独测绘加工，大幅降低运维成本。两个工位的气动回路采用独立控制阀组控制，可单独动作也可联动，每个夹紧单元都配有到位检测传感器，信号直接接入车间PLC系统，可实现夹紧到位确认、误动作防错，避免未夹紧就启动后续工序造成工件飞出或尺寸超差。工装的夹紧力经过匹配计算，针对1.2-2.5mm厚度的汽车冲压钢板，单组夹紧钳的输出力设置为800-1200N，既保证工件在装配过程中不会发生位移，又不会因为夹紧力过大造成薄板件变形，夹紧头采用聚氨酯包覆材质，接触工件时不会划伤冲压件表面的电泳层或镀锌层，满足汽车零部件的外观质量要求。工作台面的T型槽采用标准间距布置，除了现有两个工位的组件外，还预留了额外的安装槽位，后续如果新增同类型工件的装配需求，可直接在台面上加装对应的定位夹紧单元，不需要重新更换工作台基体，拓展性较强。两侧的驱动单元采用直线气缸配合线性导轨的组合，行程为300mm，可根据工件的尺寸调整滑座的起始位置，气缸两端配有缓冲垫，减少到位冲击，延长组件使用寿命。整套工装的基准体系采用一面两销的经典定位方案，主基准面为工装的工作台支撑块，两个定位销分别作为圆柱销和菱形销，完全限制工件的六个自由度，定位重复精度可控制在±0.03mm以内，满足汽车冲压合件的装配尺寸公差要求，后续焊接工序的尺寸一致性可以得到稳定保障。在实际投产使用时，这套工装不需要做复杂的地基固定，依靠自重和脚杯调节即可稳定放置，适合柔性化生产线的快速布局调整，当生产线换型或工位调整时，可通过叉车整体转运，重新调平后即可投入使用，不需要重新标定基准，大幅缩短产线调整的周期。
