可移动旋转式发动机维修翻转支架

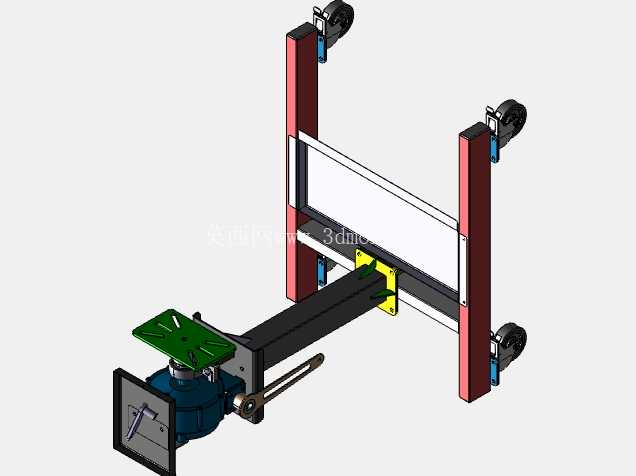

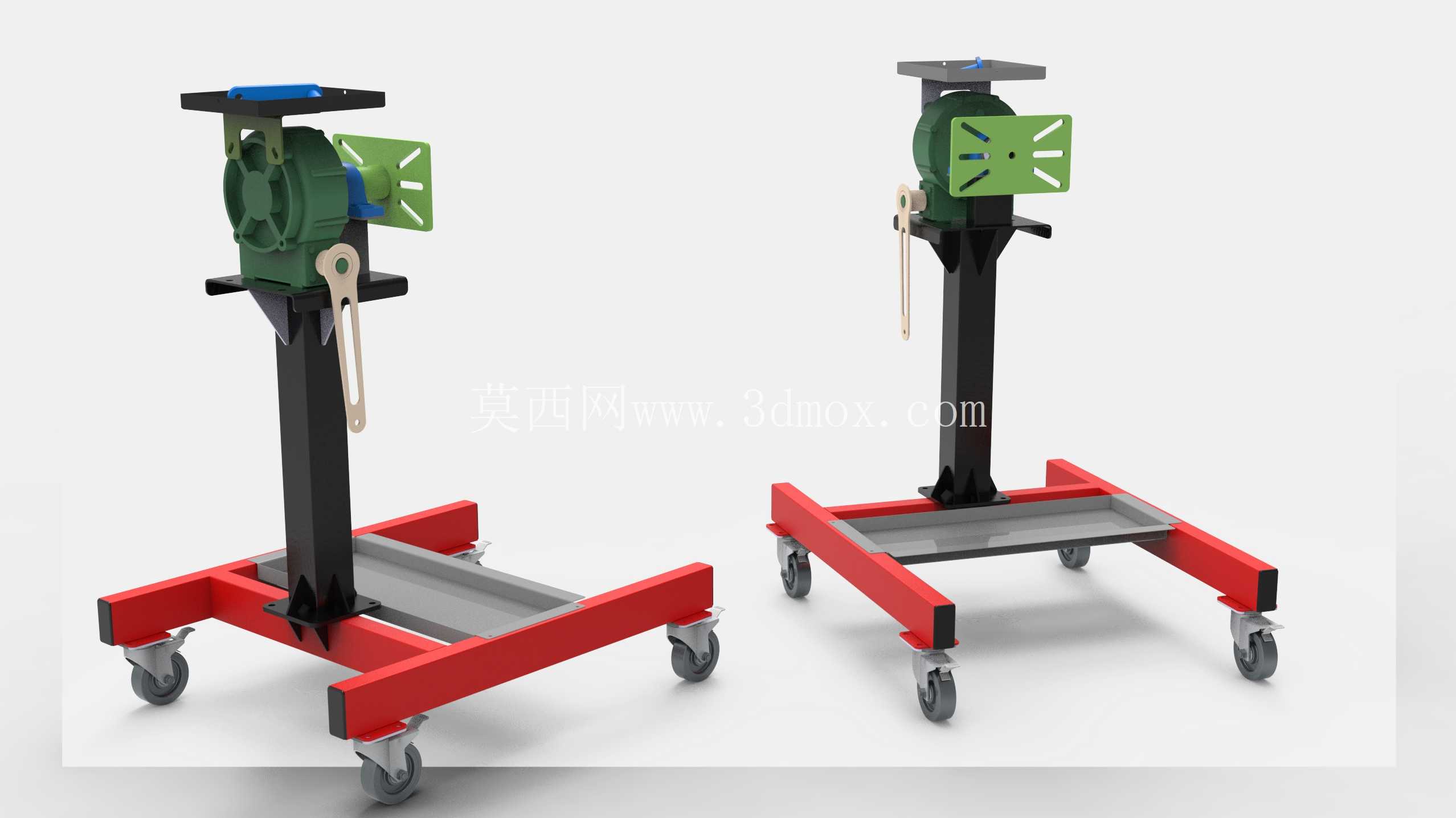

这款可移动旋转式发动机维修翻转支架，主要面向汽修车间、发动机再制造工位、动力总成拆解实训场景设计，核心作用是在发动机拆解、维修、重装、清洁作业中提供稳定的装夹支撑与任意角度翻转调节能力，解决传统地面放置发动机时操作空间受限、底部部件难以触及、翻转作业需多人配合的痛点。从结构设计逻辑来看，整体采用立式立柱加底部移动框架的布局，底部框架为矩形焊接钢结构，采用方管拼焊成型，四个角点配置带刹车的万向脚轮，兼顾工位间转运的灵活性与作业时的位置固定需求，框架中部设置接油托盘，可承接维修过程中滴落的残油、清洗液与小零件，避免作业区域污染。立柱部分采用厚壁矩形钢作为主体承载结构，底部与底架通过加强筋满焊连接，保证大重量发动机装夹时的结构刚性，避免翻转过程中出现立柱晃动、形变问题。立柱上部集成蜗轮蜗杆式翻转锁紧机构，该机构具备自锁特性，转动手摇柄即可驱动装夹头盘旋转，松开锁紧时可顺畅调整发动机角度，锁紧后可在0-360度任意角度位置固定，无需额外插销定位，操作时单人即可完成角度调整，适配不同工序的操作视角需求，比如拆解油底壳时可将发动机翻转至油底壳朝上，拆装缸盖时调整至缸盖平面水平位置，调校气门时调整至侧置方便操作的角度。前端装夹头盘采用多孔位可调设计，头盘上开设多组不同间距的安装槽与连接孔，可适配不同系列直列、V型发动机的缸体安装孔位，无需额外制作过渡连接盘即可完成多数民用车型发动机的装夹固定，头盘与翻转输出轴采用法兰式连接，连接面设置定位止口，保证装夹后发动机的回转同轴度，避免旋转过程中出现偏载抖动。手摇操作手柄采用加长力臂设计，表面做防滑滚花处理，操作时施力更省力，手柄与蜗杆轴之间设置防脱结构，避免操作过程中手柄滑脱。从安装边界与尺寸适配来看，底架的横向跨距与纵向长度经过配重优化，当装夹大重量发动机翻转至水平侧置状态时，整体重心仍落在四个脚轮的支撑轮廓范围内，不会出现侧翻风险，立柱高度设置符合人体工程学要求，装夹后发动机核心操作区域距离地面高度在800mm-1200mm区间，适配操作人员站立作业的舒适操作高度，无需长期弯腰或踮脚作业。脚轮采用聚氨酯材质，滚动阻力小且不会刮伤车间环氧地坪，刹车机构为踏板式双刹车结构，踩下后可同时锁定脚轮的转动与转向，保证作业过程中支架不会出现位移。接油托盘采用抽拉式设计，可从底架侧方抽出清理，托盘边缘设置挡边，避免废液溢出，托盘深度可容纳常规小修作业的残油排放量。在实际使用场景中，该支架除了用于发动机大修作业，还可用于发动机附件拆装实训、发动机外观翻新喷涂、发动机总成预装调试等工序，相比固定式发动机台架，其移动特性可满足多工位流转需求，比如在拆解工位完成拆解后，可直接推移至清洗工位进行零部件清洁，再推移至装配工位完成重装，无需反复吊装发动机，减少吊装作业带来的安全风险与工时损耗。结构设计时充分考虑了维修作业的实际需求，所有转动销轴部位都设置了润滑注油孔，可定期加注润滑脂保证转动顺畅，延长机构使用寿命，所有焊接部位都做了焊渣清理与圆角打磨，避免作业时刮伤操作人员或刮破油管、线束等零部件，整体表面采用喷塑处理，耐油污、耐腐蚀，适配车间复杂的作业环境，日常清洁只需用抹布擦拭即可去除表面油污。装夹头盘的可调孔位覆盖了从1.0L小排量乘用车发动机到3.0L轻型商用车发动机的安装孔距范围，承载能力可满足常规民用车型发动机的重量支撑需求，翻转机构的自锁扭矩经过匹配设计，即使装夹最大额定重量的发动机，也不会出现自行溜转的问题，保证作业过程中的操作安全。
