双翼式太阳能光伏停车棚支撑结构

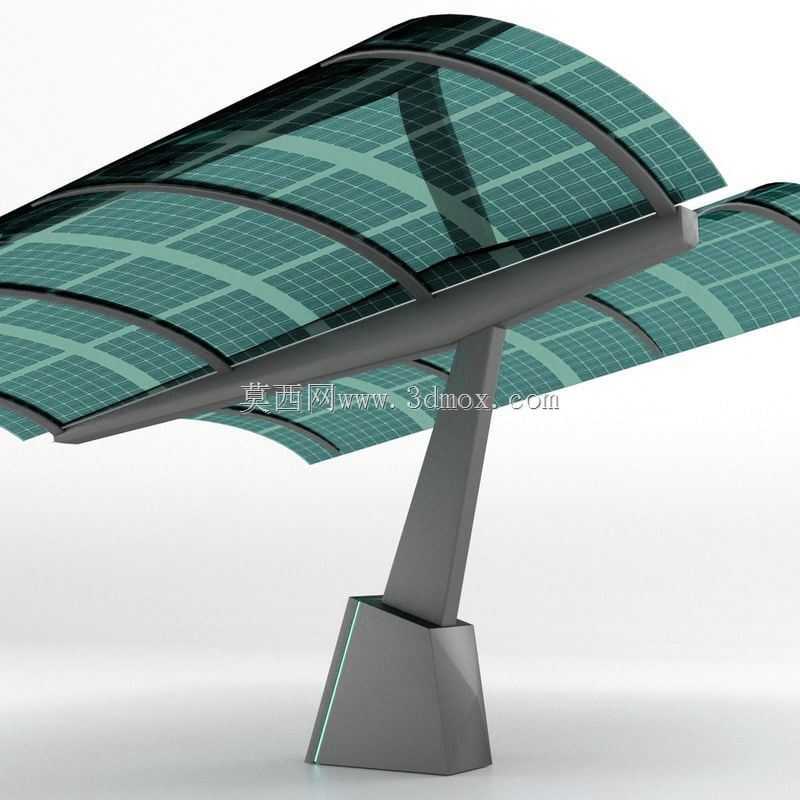

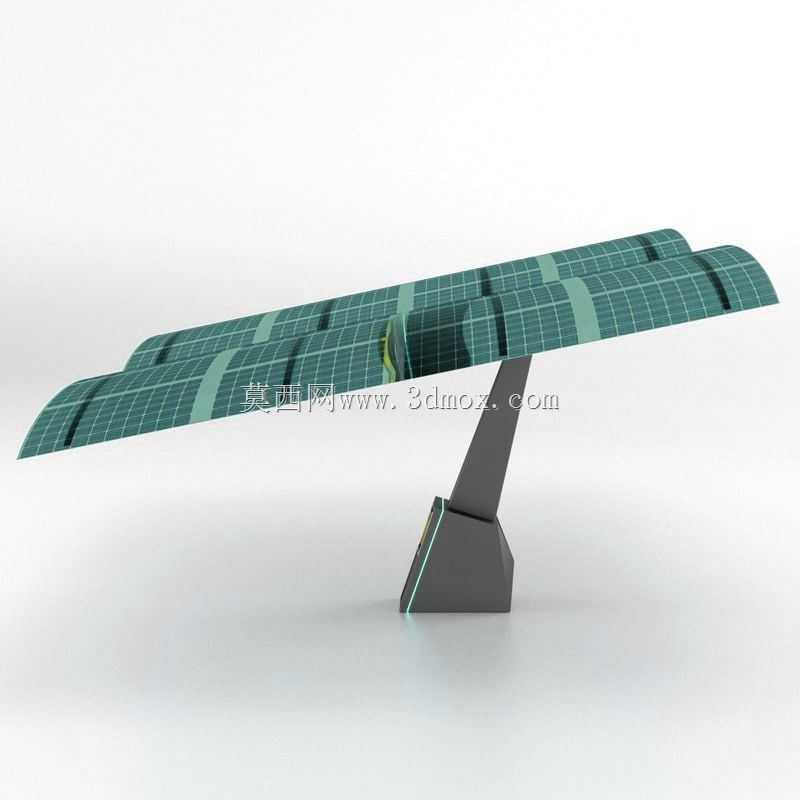

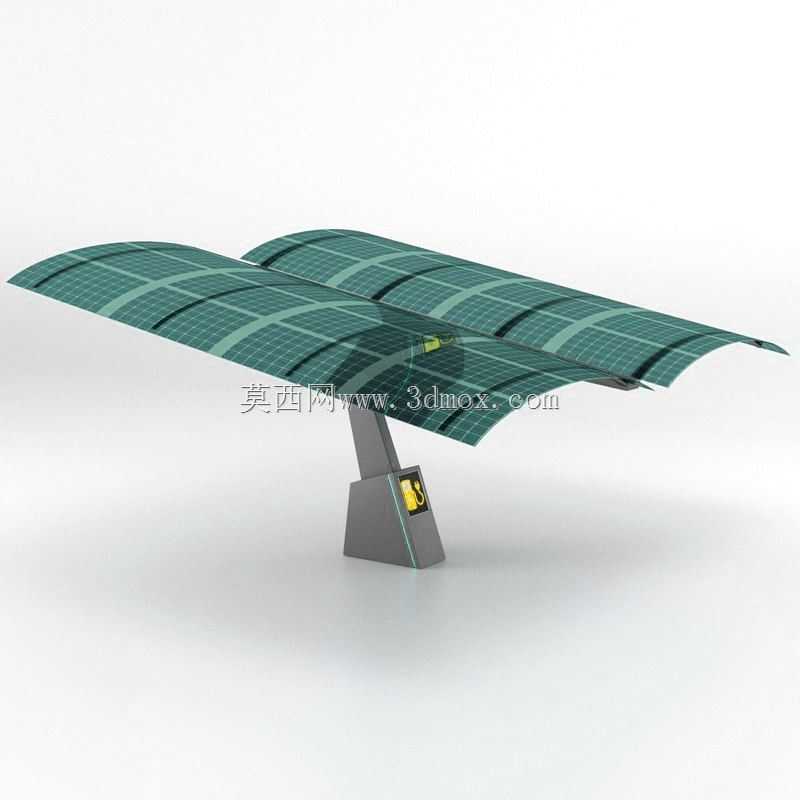

　　这套结构的设计初衷，是解决露天公共停车区域的遮阳挡雨需求与分布式光伏并网发电的场景融合问题，目前在商圈地面停车场、产业园区露天车位、高速服务区停车区都有大量同类型设施的落地需求，相比传统单立柱单坡面的光伏车棚，双翼展开的布局能在同等立柱占地的前提下，覆盖两个并排标准车位的投影面积，土地利用率提升近一倍。从实际使用场景来看，该结构的立柱采用单根锥形方钢设计，底部通过预埋地脚螺栓与混凝土基础刚性连接，安装时需要预留的基础边界为1.2米见方的混凝土浇筑面，基础埋深根据当地常年最大风力等级调整，一般沿海台风区域埋深不低于1.5米，内陆常规区域埋深控制在0.8-1米即可满足抗倾覆要求。顶部的双翼光伏板承载框架采用对称式布局，

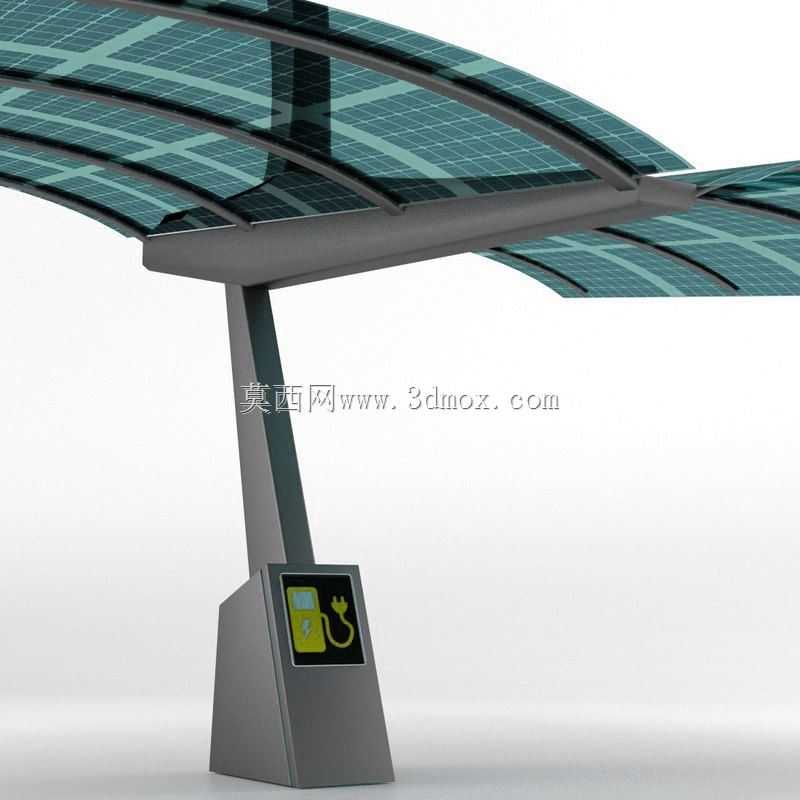

　　单侧翼展长度适配标准车位的5米进深，整体横向覆盖宽度达到5.4米，刚好容纳两台小型乘用车并排停放，框架边缘距离地面的净空高度控制在2.4米，既满足常规家用车、SUV的通行高度要求，也能避免过高导致的光伏组件受风面积过大、结构载荷冗余不足的问题。设计过程中，框架的格栅式承载面做了等距加强筋布局，每一块光伏组件的安装点位都预留了标准压块固定槽，不需要现场二次钻孔，安装时可以直接将标准尺寸的晶硅光伏板卡入槽位，通过压块锁紧即可，大幅缩短现场施工的周期。立柱中部预留的电气安装腔，用来放置光伏汇流设备、防雷接地模块以及可选的充电桩供电接线端子，这个腔体做了向内凹陷的防水台阶设计，配套的盖板边缘加装密封胶条，

　　即使在暴雨天气也不会出现积水渗入腔体内的情况，保障电气元件的运行安全。结构的受力计算阶段，已经考虑了顶部积雪载荷、12级阵风的横向风载荷，以及光伏组件自重带来的长期静载荷，框架的主梁采用变截面设计，靠近立柱连接点的位置截面尺寸更大，向翼端延伸时逐步收窄，在保证整体结构强度的前提下尽可能降低自重，减少立柱与基础的承载压力。和传统的混凝土结构停车棚相比，这种全钢结构的光伏车棚所有部件都可以在工厂预制完成，现场只需要完成基础浇筑、立柱吊装、框架拼接、组件固定四个步骤，整体施工周期能压缩到3天以内，后期如果需要调整车位布局，还可以将整套结构拆解后转运到新的场地重新安装，不会产生建筑垃圾。顶部铺设的光伏组件在晴天时可以将太阳能转化为电能，

　　发出的电力既可以直接供给配套的充电桩为停放的新能源车辆充电，也可以并入园区的内部电网，抵消公共区域照明、监控设备的用电消耗，实现遮阳功能与发电收益的双重价值。双翼的坡面角度设置为15度，这个角度是结合国内大部分纬度地区的年平均太阳高度角计算得出的最优发电倾角，同时坡面的倾斜方向也能引导雨水顺着框架边缘的导水槽流向立柱两侧的排水位，不会在棚顶形成积水渗漏，也避免雨天停车时雨水从棚边滴落溅到车身或上下车的人员。在细节处理上，所有钢结构部件的表面都做了热镀锌后喷塑的防腐处理，能够适应户外高温、高湿、高盐雾的使用环境，长期使用不会出现漆面脱落、结构锈蚀的问题，框架的所有外露连接螺栓都采用304不锈钢材质，避免长期户外使用出现锈死，后期维护更换组件时无法拆卸的问题。
