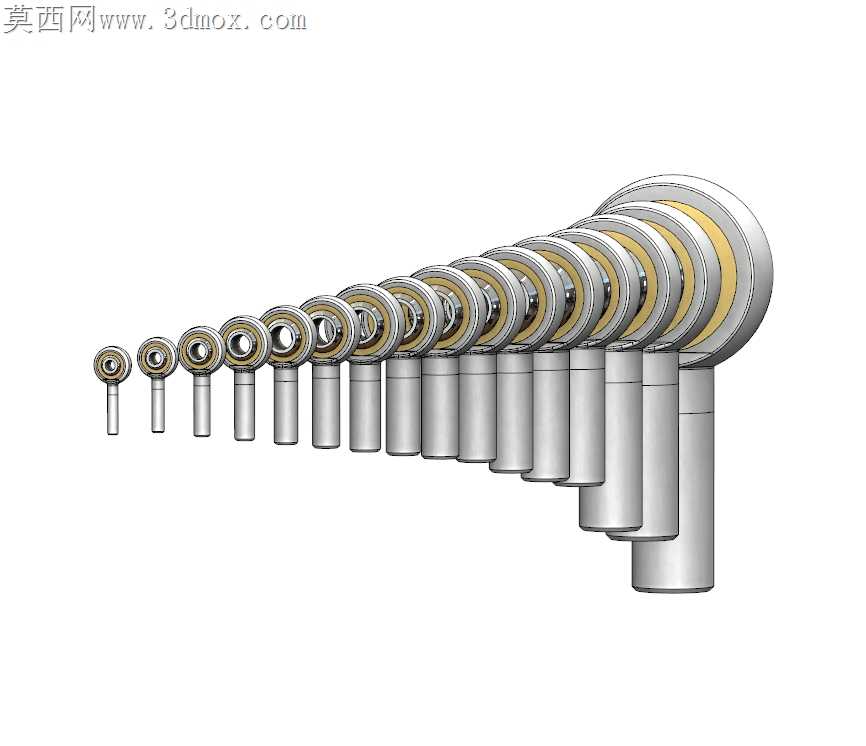

多规格外螺纹杆端球铰关节系列

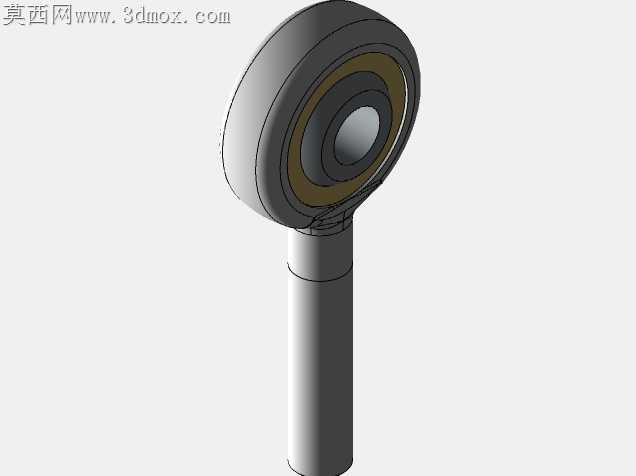

杆端球铰在铰接传动场景里最常出现的失效点，是球头座收口处的应力集中——很多量产件在反复摆转后，收口边缘会先出现微裂纹，顺着载荷传递方向延伸后直接导致球头松脱，整套传动链路直接卡滞。这套系列件在结构上把球头座的收口圆角做了梯度放大，不同规格对应不同的圆角半径，小规格件因为杆部直径细，摆转时杆部对收口处的撬动应力更集中，圆角取值比大规格件大15%，刚好抵消细杆带来的附加弯矩，不用额外增加座体壁厚就能把疲劳寿命提上去。

外螺纹杆部和球头座的衔接位置没有做常见的直角退刀槽，换成了圆弧过渡的退刀结构，普通直角退刀槽在车削加工时容易让应力在槽底聚集，热处理环节还容易因为冷却速度不均产生淬火裂纹，圆弧过渡的退刀结构既能满足螺纹收尾的加工要求，又能让载荷从杆部传递到球头座时平滑过渡，不会在衔接位置出现应力断层。球头和内衬的配合间隙按规格做了分档，小规格件多用于精密操纵连杆，间隙控制在0.01-0.02mm，摆转时没有虚位，大规格件承受径向载荷更大，间隙放宽到0.03-0.04mm，能容纳少量安装同轴度误差，不会因为安装偏差出现卡涩。

球头表面的粗糙度要求控制在Ra0.8以内，和内衬接触的球面没有做纹理方向的刻意统一，随机的微浅纹理能储存少量润滑脂，长期摆转时不会因为润滑脂被完全挤出出现干磨，比镜面处理的球面耐磨度高近三成。座体外圆没有做多余的装饰性切边，规整的圆柱面方便安装时用扳手夹持，不会因为异形轮廓出现夹持打滑，拧入安装位时能保证足够的预紧力，不会因为长期振动出现螺纹松退。不同规格的杆部螺纹长度做了匹配优化，小规格件螺纹长度偏短，避免拧入时螺纹末端顶到安装孔底造成球铰偏斜，大规格件螺纹长度适当加长，能承受更大的拉拔载荷，不会在重载下出现螺纹脱扣。
