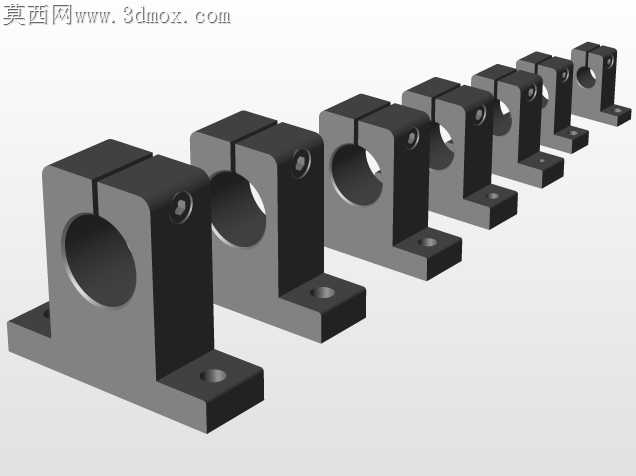

立式开口型光轴固定支撑座结构

常规光轴固定座在现场装配时最容易出现的问题，是夹紧缝变形量不均导致的轴孔圆度超差，装夹后光轴出现别劲卡顿，长期运行会加剧轴面磨损，甚至出现固定座底座安装面翘曲，紧固螺丝受力断裂的隐患。这套支撑结构在夹紧缝的位置做了0.2mm的预开缝处理，缝端特意加工了R1.5的应力释放圆角，避免锁紧时缝端应力集中出现裂纹，哪怕用标准内六角螺丝拧到额定锁紧力矩，轴孔的变形量也能控制在0.02mm以内，不会出现局部抱轴过紧的问题。底座的两个安装孔做了沉头锪平处理，沉头深度刚好覆盖标准内六角螺丝的头部高度，安装后螺丝头不会突出底座底面，能保证整个支撑座和安装型材面完全贴合，不会出现虚接晃量。轴孔的内表面做了粗糙度Ra1.6的工艺预留，不需要额外加装轴套就能直接配合光轴使用，对于轻载传动的直线运动场景，能省去不少配套采购成本。夹紧螺丝的孔位做了同轴度0.03mm的公差约束，两个锁紧孔的轴线完全重合，锁紧时不会出现单边受力把轴顶偏的情况，能保证装夹后光轴和安装基准面的垂直度控制在0.05mm/100mm以内，完全满足直线导轨副的平行度安装要求。底座的安装孔间距做了和标准20/40系列铝型材槽距匹配的尺寸设计，不用额外打孔就能直接装在现有型材框架上，现场改装的时候不需要重新加工安装面，能省不少现场配做的工时。支撑立臂和底座的连接位置做了R2的过渡圆角，不是直角拼接，既避免了铣加工时直角处的清根难题，也能减少长期受径向载荷时的应力集中，哪怕承受频繁的往复冲击载荷，连接位置也不会出现断裂问题。夹紧缝的开口宽度经过反复校核，既不会因为缝太宽导致锁紧行程不够夹不住轴，也不会因为缝太窄导致锁紧力矩过大掰坏座体，适配对应直径的光轴时，只需要施加标准力矩就能获得足够的夹紧力，不会出现运行中轴滑移窜动的问题。
