多工位机械自锁式自动夹紧工装结构

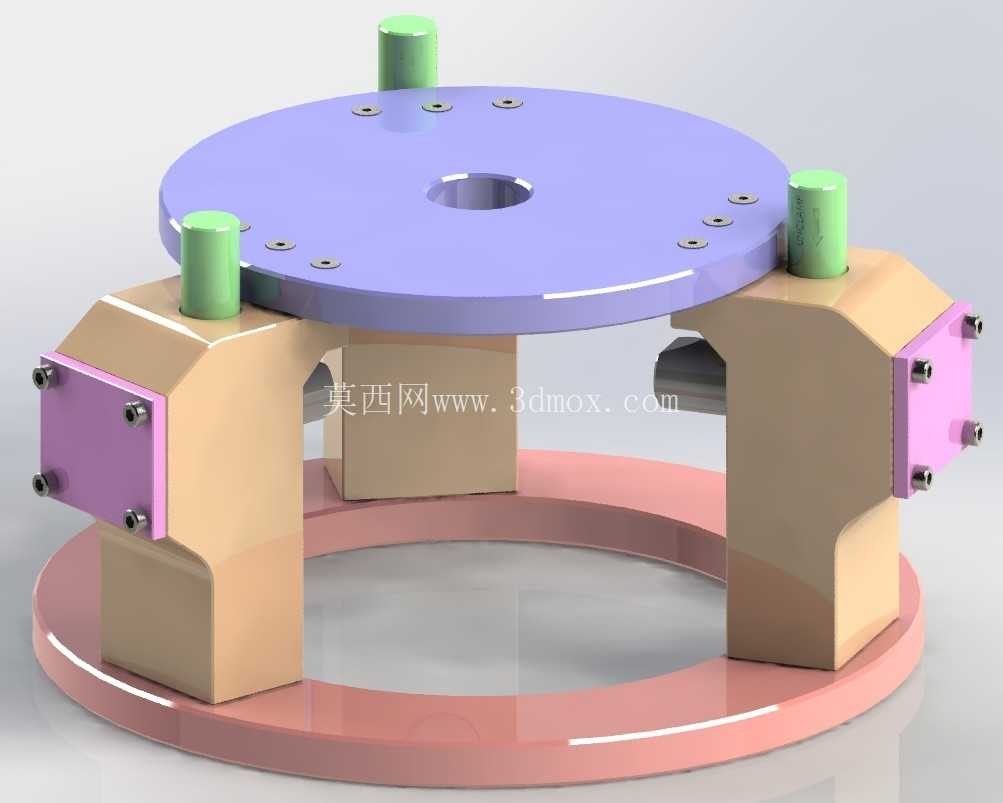

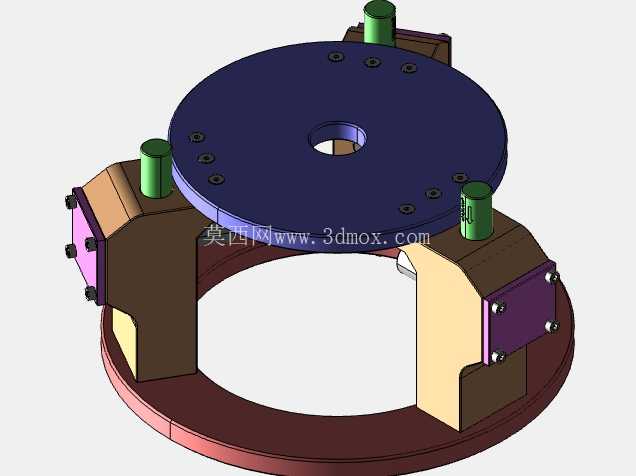

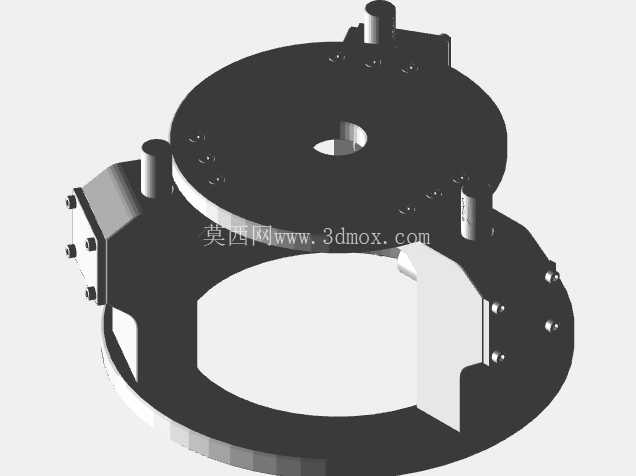

这套自动夹紧结构主要面向汽车冲压件加工工序的工件装夹场景，在多工位回转台配套加工、连续冲压线上下料工位中应用广泛，可适配圆盘类、法兰类带中心孔的中小型冲压件装夹需求，解决常规气动、液压夹紧机构在动力源中断时工件松脱的行业痛点。从结构布局来看，整套机构采用同轴环形分层设计，底部为环形安装基座，基座上均布三组支撑立柱，立柱顶部承托圆形定位平台，平台中心开设定位通孔，可与工位台的定位销、顶升机构配合完成工件初定位，平台边缘均布的安装孔用于固定定位块、调整垫片，可根据工件外圆尺寸调整定位范围，单组夹紧单元的支撑臂采用L型一体式铸钢结构，臂体与底部基座通过定位销+内六角螺栓刚性连接，安装时需保证三组支撑臂的定位面同轴度误差不超过0.02mm，避免夹紧时工件受偏载产生形变。

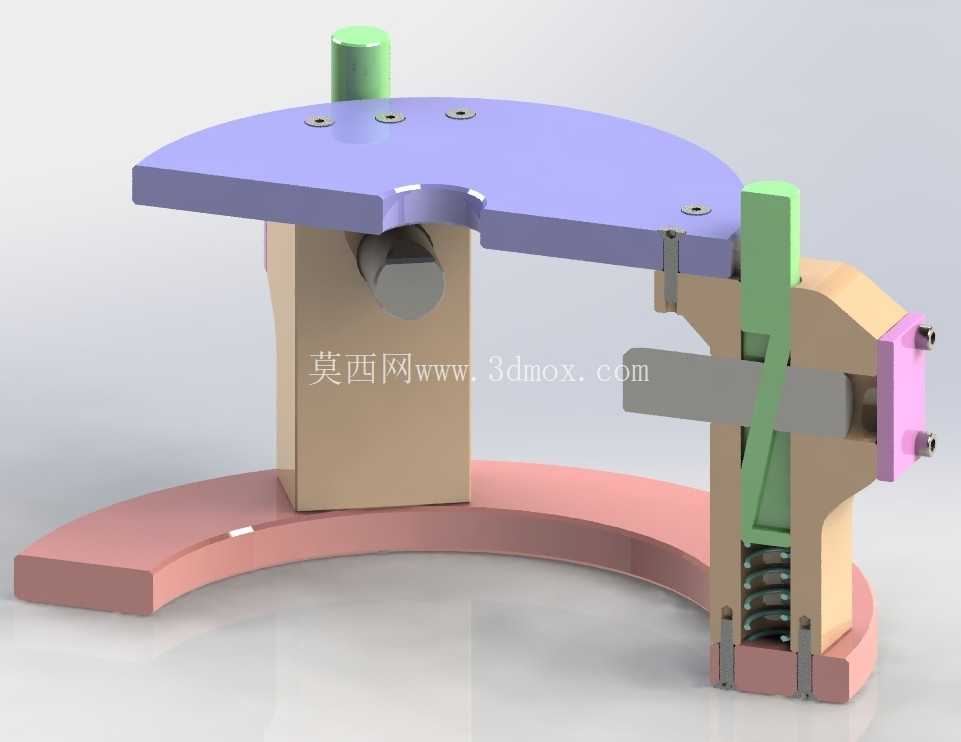

夹紧执行端采用侧向推压结构，每个支撑臂外侧安装可调式夹紧压块，压块与臂体之间设置弹性预紧组件，核心的机械自锁逻辑集成在支撑臂内部：当外部动力输入驱动夹紧动作时，内部肘节连杆机构越过死点位置，配合内置的强弹簧提供持续夹紧力，此时即便切断外部动力源，机构也会通过机械结构锁止保持夹紧状态，不会出现工件松脱移位的问题，避免加工过程中工件飞出、刀具崩损的安全隐患。日常调试时，可通过支撑臂侧面的调节螺钉调整压块的伸出行程，适配不同壁厚的工件装夹，压块与工件接触的端面粘贴聚氨酯垫片，防止夹紧力过大在工件表面留下压痕，满足汽车外覆盖件、外观冲压件的表面质量要求。

设计过程中重点考虑了无动力状态下的安全冗余，除了肘节死点自锁结构外，还预留了扳手施力位，在设备调试、动力故障停机时，可通过手动扳手完成夹紧与松脱操作，无需额外拆解机构。机构的整体安装边界为底部环形基座的外径尺寸，安装时需与工位台的T型槽配合固定，中心通孔的轴线需与工位台回转轴线重合，保证多工位切换时工件的位置精度。整套机构没有复杂的液压、气动管路，纯机械结构的故障率更低，在冲压车间多粉尘、多油污的工况下适应性更强，日常维护仅需定期在连杆铰接点涂抹润滑脂，检查弹簧预紧力即可，维护成本远低于常规的动力夹紧方案。

针对小批量多品种的生产场景，这套夹紧结构的顶部定位平台可快速更换，通过平台边缘的快拆螺栓，10分钟内即可完成不同规格定位平台的切换，适配直径100mm-300mm范围内的圆盘类、环类工件装夹。夹紧力的大小可通过更换内部不同刚度的弹簧进行调整，针对薄料冲压件可选用低刚度弹簧避免夹伤工件，针对厚板结构件可选用高刚度弹簧保证装夹刚性，满足铣削、钻孔、倒角等二次加工工序的装夹要求。在实际生产线应用中，这套机构可配套自动上下料机械手使用，夹紧动作的触发可与工位台的回转信号联动，当工件放置到位后，外部动力源驱动机构完成夹紧，加工完成后动力源反向驱动解锁，全程无需人工干预，单工位的装夹动作耗时不超过2秒，可匹配每分钟15-20件的生产节拍。
