小型螺旋千斤顶可打印支撑底座结构

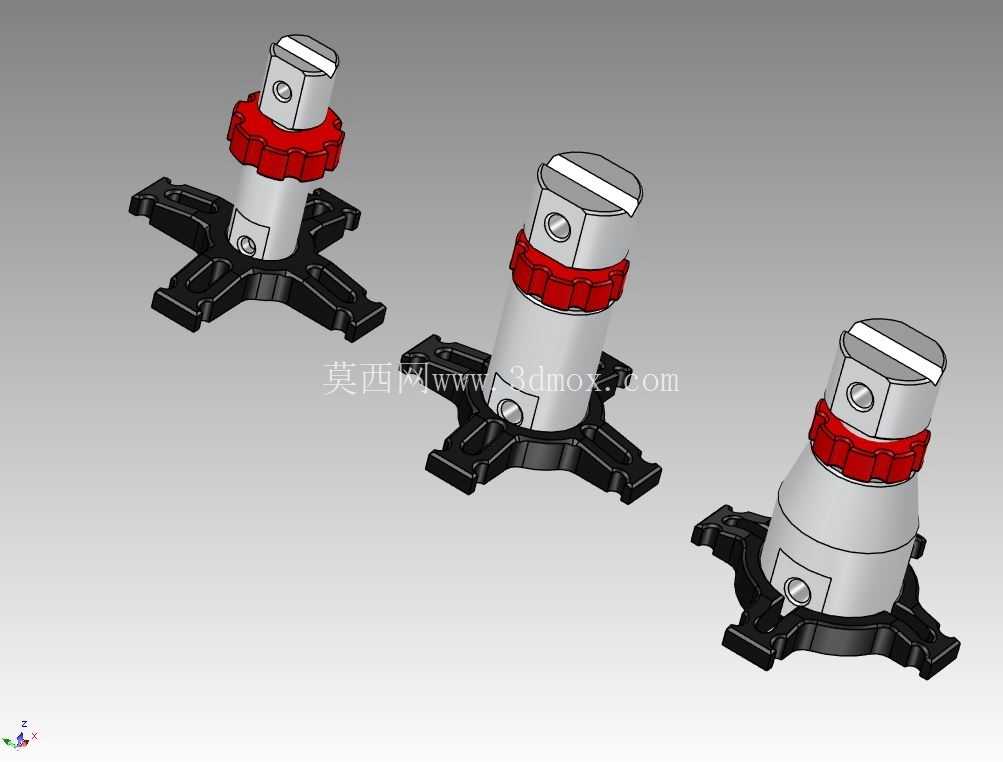

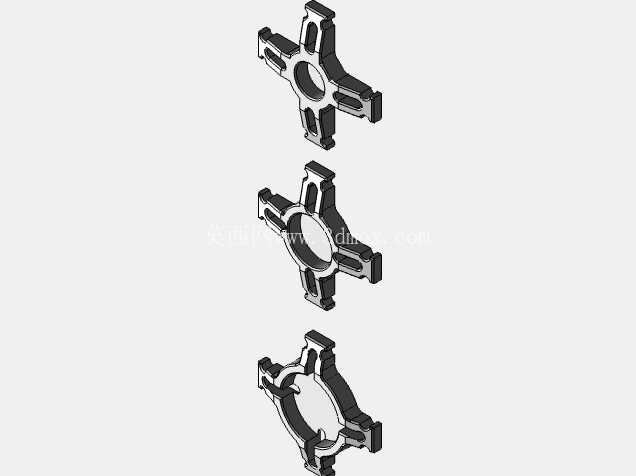

在日常机修作业、小型设备调平、精密部件装配的场景里，小型螺旋千斤顶的使用频率一直不低，但原厂配套的底座往往存在接触面积小、软质地面易下陷、支撑面贴合度不足的问题，这套适配小型机械师螺旋千斤顶的底座结构，正是针对这类现场痛点做的定向优化设计。从结构功能来看，底座采用四脚外伸的十字支撑构型，四个支脚向外延展形成更大的接地轮廓，相比原千斤顶自带的小直径圆柱底座，接地面积提升了三倍以上，在车间环氧地坪、木质工作台面、甚至户外临时作业的松软地面上，都能有效分散顶升载荷，避免应力集中造成的地面压痕或是底座下陷侧翻风险。支脚的边缘做了小角度的倒角过渡，没有尖锐的直角棱边，既可以减少搬运过程中的磕碰划伤，也能在放置时避免刮伤工件表面或是工作台漆面。底座与千斤顶本体的连接部位采用了嵌套式定位结构，中心设置了与千斤顶底部柱体精准匹配的定位沉孔，沉孔的深度经过反复校核，既能够保证千斤顶装入后不会出现横向窜动，也不会因为嵌套过深导致千斤顶的最低顶升高度被过度抬升，保留了原设备的最小作业空间。连接位的侧壁预留了微小的间隙公差，适配长期使用后千斤顶柱体表面的轻微磨损、或是少量油污附着带来的尺寸变化，拆装时不需要额外敲击就能顺利对位，日常维护更换十分便捷。从设计思路上，这套底座完全围绕小型螺旋千斤顶的实际作业边界做适配，没有额外增加冗余的结构重量，整体构型对称，四个支脚的截面采用渐变厚度设计，靠近中心连接位的位置厚度最大，向支脚末端逐步减薄，在保证整体结构强度的前提下尽可能减少材料用量，不管是采用机加工方式制作还是3D打印成型，都能控制制作成本与生产周期。底座的上表面与千斤顶调节螺母的下沿预留了足够的安全间隙，当千斤顶旋转调节顶升高度时，红色的调节锁圈不会和底座表面发生摩擦干涉，旋转操作的手感不会因为加装底座受到影响。考虑到作业现场可能存在的油污、切削液溅射情况，底座的所有表面都做了平缓的圆弧过渡，没有容易积藏污垢的窄缝死角，日常清洁只需要简单擦拭就能去除表面污渍，不会因为杂物卡滞影响千斤顶的拆装。在安装边界方面，这套底座的外接圆直径控制在原千斤顶底座直径的2.2倍，不会因为尺寸过大影响狭小空间内的作业摆放，比如在设备底部的狭窄间隙里放置时，外伸的支脚不会和设备底部的加强筋、安装螺栓发生干涉，四个支脚的位置刚好可以避开常见的设备底部凸起结构，保证支撑面完全贴合受力。底座的整体高度经过优化，加装后千斤顶的最低顶升高度仅提升了不到8毫米，对于绝大多数小型设备的顶升作业来说，这个高度差完全在作业允许范围内，不需要额外垫高其他工件就能完成操作。中心定位孔的同轴度公差控制在0.1毫米以内，保证千斤顶装入后始终保持垂直受力状态，不会因为底座的定位偏差导致顶升过程中出现偏载，避免螺杆因为侧向力出现弯曲磨损，延长千斤顶的使用寿命。在承重特性上，四个支脚的受力分布经过受力仿真校核，当千斤顶达到额定顶升载荷时，每个支脚的最大应力都远低于常用工程塑料或是铝合金材料的屈服强度，不会出现支脚断裂或是过度形变的情况，即使在偏载15%的极端作业情况下，结构依然能保持足够的安全余量。底座的下表面做了细微的防滑纹理处理，放在光滑的金属工作台面或是地坪上时，能够提供足够的摩擦力，顶升过程中不会出现底座滑移的情况，进一步提升作业的安全性。不同于市面上通用的千斤顶垫高支座，这套底座是专门针对小型螺旋千斤顶的结构尺寸做的适配，不需要额外的固定件就能和千斤顶本体形成稳定的组合体，搬运时可以和千斤顶一同拿取，不会出现底座分离遗失的情况。在实际装配场景中，比如小型模具的合模调试、精密工装的水平调整、小型零部件的拆装顶升作业里，这套底座能够有效弥补原千斤顶支撑面积不足的缺陷，让顶升作业的稳定性大幅提升，尤其是在对支撑平整度要求较高的场合，更大的支撑面也能减少千斤顶放置时的调平时间，提升作业效率。
