立式可调式工业传感器安装固定夹具

这套传感器安装夹具，是面向汽车冲压生产线在线检测工位开发的专用固定装置，日常在冲压线的拆垛、对中、出料、废料检测等多个工位都能见到它的身影，核心作用是给各类光电、接近、视觉类检测传感器提供稳定、可灵活调整的安装基准，避免传感器直接固定在压机立柱或者线体护板上出现的位置偏移、调试不便、受振动干扰检测精度的问题。

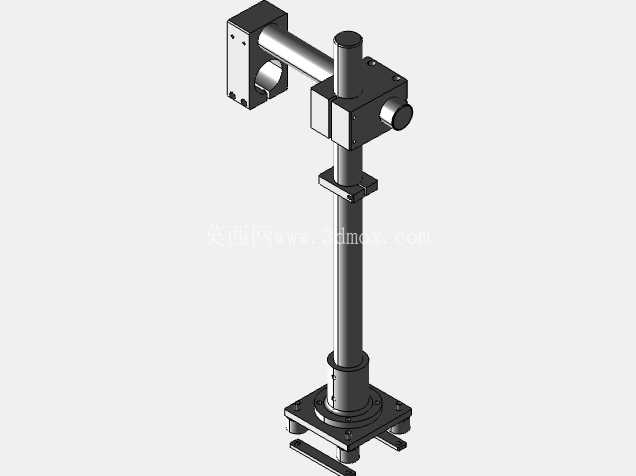

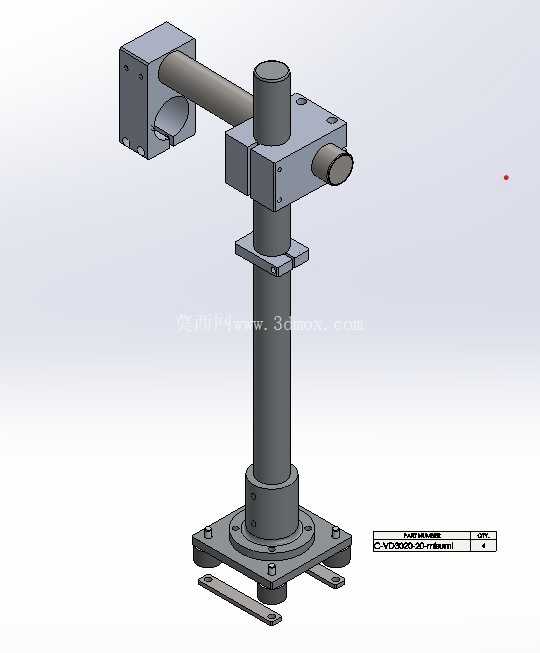

从结构设计逻辑来看，整套夹具采用了分层可调的模块化思路，底部是方形法兰安装座，四个腰型安装孔预留了足够的位置调整余量，安装时不需要在现场工位架上打高精度的定位孔，只要将法兰座通过T型螺栓或者膨胀螺栓固定在工位旁的安装平台、型材支架上，就能通过腰型孔完成初步的位置粗调，适配不同现场的安装孔位偏差，这一点在老线改造项目里尤其实用，很多老旧冲压线的现场安装基准并不统一，腰型孔的设计能大幅降低现场安装的配作工作量。

垂直方向的支撑立柱采用了圆柱形光轴设计，表面做了硬化防锈处理，中部的滑动锁紧座可以沿着立柱做上下高度的无级调整，锁紧结构采用了侧面旋钮顶紧的方式，调试的时候不需要完全拧下紧固件，只要松开侧面的锁紧旋钮，就能快速滑动调整整个横臂的高度，调整到位后拧紧旋钮即可完成固定，这种设计比传统的螺栓压板式锁紧操作效率高很多，现场调试人员单手就能完成高度调整，不需要额外携带扳手类工具。

横向伸出的悬臂同样采用光轴结构，和垂直滑动座之间采用了可旋转的锁紧连接，也就是说悬臂不仅能沿着自身轴向做前后伸缩调整，还能绕垂直立柱做360度的水平回转调整，悬臂末端的传感器安装块预留了标准的传感器安装螺纹孔，同时安装块本身也可以绕悬臂轴线做俯仰角度的微调，三个维度的可调范围覆盖了现场传感器调试的所有位置需求：不管是需要检测板料到位的对射光电，还是需要检测模具到位的接近开关，或是需要拍摄板料定位孔的视觉传感器，都能通过这套夹具的多维度调整，将传感器检测端精准对准检测点位，不需要额外加工转接板。

从安装边界尺寸来看，底部法兰座的边长控制在160mm左右，安装时只需要预留200mm见方的平整安装面即可，垂直立柱的总高度约450mm，悬臂的最大伸出长度约200mm，整套夹具的调整行程可以覆盖垂直方向300mm、水平方向180mm的范围，足够满足绝大多数冲压工位的传感器安装位置需求，不会因为调整行程不足导致传感器无法对准检测位。

在刚性设计上，立柱和悬臂都采用了足够直径的实心钢料加工，滑动锁紧座的配合面做了精铣处理，锁紧后配合面的接触面积足够大，即使在压机连续冲压产生的持续振动环境下，也不会出现锁紧松动、传感器位置偏移的情况，避免因为传感器位置漂移导致的检测误信号，减少生产线的异常停机概率。和市面上常见的简易角钢焊接支架相比，这套夹具的调整精度更高，锁紧可靠性更好，同时所有外露的金属表面都做了发黑防锈处理，长期在冲压车间多油污、多粉尘的环境下使用也不会轻易生锈，日常维护只需要定期在光轴表面涂抹少量润滑脂，保证滑动座调整顺畅即可。

在实际选型使用的时候，需要注意根据所用传感器的重量匹配对应的锁紧力，如果搭载重量超过500g的工业视觉传感器，可以在锁紧旋钮位置增加防松垫片，进一步提升锁紧可靠性；如果现场安装空间受限，也可以根据实际需求截短立柱或者悬臂的长度，不会影响整体的调整功能。整套夹具的所有连接部位都采用了标准件紧固件，后期如果有零件磨损，不需要更换整套夹具，只需要更换对应的锁紧旋钮或者衬套即可，维护成本很低。
