相机三脚架1/4英寸惠氏螺纹锁紧螺母结构

在影视器材、户外摄影支撑类设备的连接结构中，螺纹锁紧件是决定整套支撑系统稳定性的核心小尺寸零件，这类零件看似结构简单，却直接影响相机、镜头等贵重设备的安装可靠性，一旦螺纹配合出现松脱、咬合不足的问题，极易造成设备跌落损毁，因此这类小零件的尺寸精度、结构设计合理性一直是摄影器材结构设计环节的重点关注对象。本次涉及的1/4"-20 BSW惠氏螺纹锁紧螺母，是摄影支撑领域沿用多年的标准连接结构，广泛适配各类民用、专业级三脚架、快装板、云台、摄影滑轨、相机兔笼等外接配件，是跨品牌摄影器材之间实现通用连接的核心接口零件。

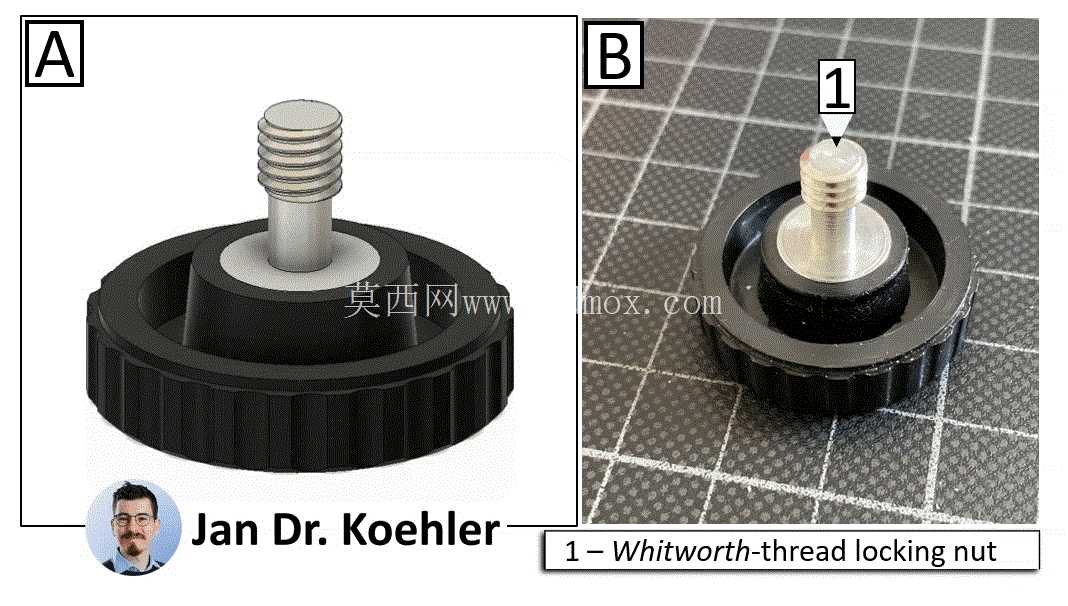

从实际使用场景来看，这类锁紧螺母的核心作用是实现快装板与三脚架云台、相机机身与支撑配件之间的快速锁紧与拆卸，区别于普通标准螺母，该零件集成了手动拧动的操作结构，不需要借助扳手等额外工具，使用者仅通过手指拧动外圈的滚花结构，就能完成锁紧与松开操作，完全适配户外拍摄、现场快速调整机位的使用需求。外圈的滚花结构采用直纹滚花设计，滚花的齿深、齿距经过实际握持验证，即使在佩戴薄款摄影手套、手部有少量汗渍的情况下，也能提供足够的旋转摩擦力，不会出现拧动打滑的问题。

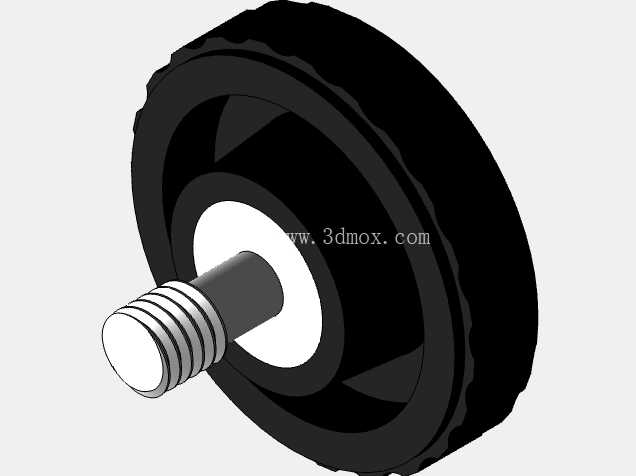

从结构设计逻辑来看，该零件采用金属嵌件加外圈防滑握持结构的组合设计，中间带外螺纹的金属嵌件为核心受力部件，采用金属材质加工，保证螺纹的强度与耐磨性能，反复拆装拧动也不会出现螺纹滑牙、变形的问题；外圈的防滑握持结构采用非金属材质，一方面降低零件整体重量，另一方面非金属材质的触感更温和，低温环境下操作不会出现粘手的问题，同时外圈的直径设计充分考虑了人体工程学，直径尺寸控制在手指可以轻松施力的范围，不需要过大的握力就能产生足够的锁紧力矩，既不会因为力矩过小导致锁紧后设备松旷，也不会因为力矩过大导致螺纹咬死、后续难以拆卸。

从螺纹参数来看，该零件采用的1/4"-20 BSW惠氏螺纹是摄影器材行业的通用标准接口，螺纹牙型角为55度，每英寸长度上分布20个牙，螺纹的大径、中径、小径尺寸严格遵循英制惠氏螺纹的标准公差要求，能够和所有符合该标准的相机底部螺纹孔、快装板螺纹孔实现无间隙配合，不会出现跨品牌配件拧入卡顿、配合过松的问题。螺纹端部设计有导向倒角，安装时可以快速对准螺纹孔，不需要反复调整对位，即使是盲操作也能顺利拧入，提升现场安装的效率。

从安装边界尺寸来看，该螺母的整体高度、外圈直径都经过严格控制，安装后不会突出快装板或云台的安装平面过多，不会和相机底部的电池仓盖板、数据线接口产生干涉，适配绝大多数相机的底部安装空间；金属嵌件和外圈防滑结构之间采用过盈配合加防转结构设计，拧动过程中不会出现金属嵌件和外圈相对转动的问题，保证锁紧力矩可以完整传递到螺纹配合面。零件底部设计有环形的贴合面，贴合面的平面度控制在合理公差范围内，锁紧后可以和安装面完全贴合，不会出现点接触导致的压痕，也能增大接触摩擦力，进一步提升锁紧后的防松效果，即使在三脚架携带移动、长时间曝光拍摄的场景下，也不会因为微小振动出现螺母松退的问题。

在结构建模过程中，需要重点关注螺纹牙型的准确建模，不能采用简化的装饰螺纹代替真实牙型，否则后续做3D打印验证、模具开模的时候会出现螺纹配合失效的问题；同时要注意外圈滚花的参数设计，滚花的齿距不能过密也不能过疏，过密会导致加工难度提升，过疏则会降低摩擦力；金属嵌件和外圈的配合位置需要设计防转卡槽，避免两部分出现相对转动，影响实际使用体验。这类小尺寸五金零件虽然结构不复杂，但是公差配合、细节设计直接决定了使用手感与可靠性，是摄影支撑系统中不可或缺的基础连接零件。
