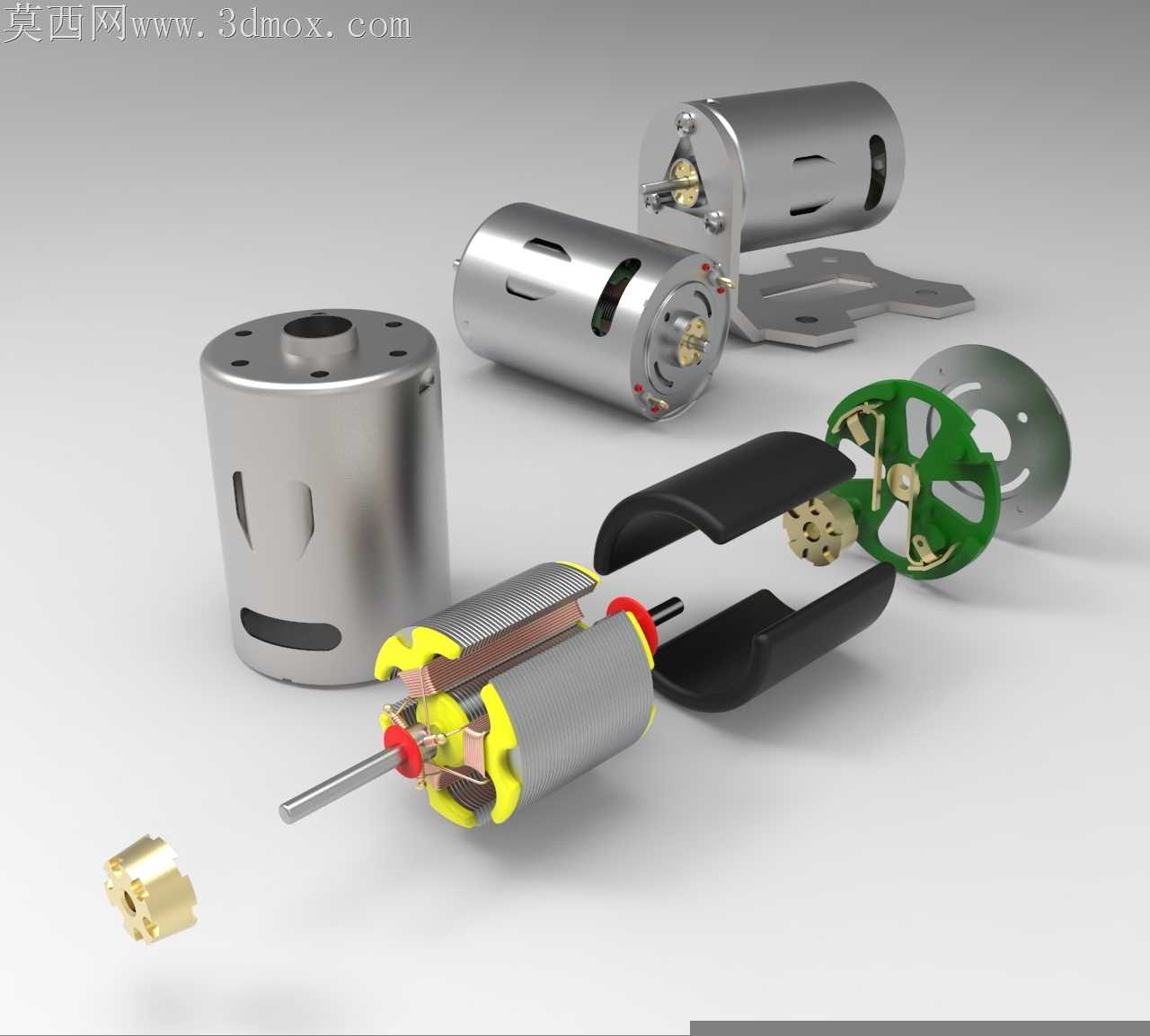

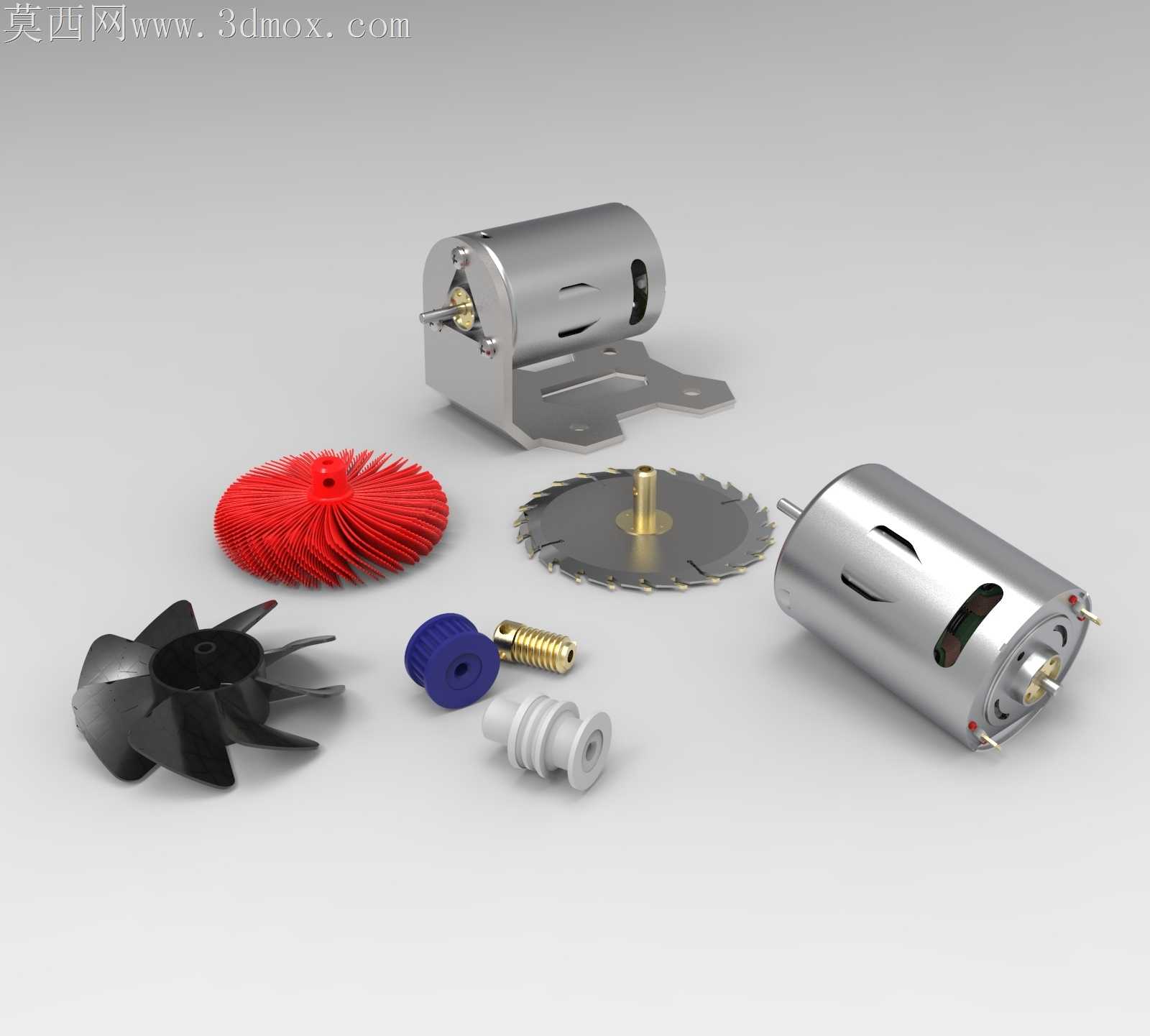

12V微型有刷直流电机爆炸结构展示

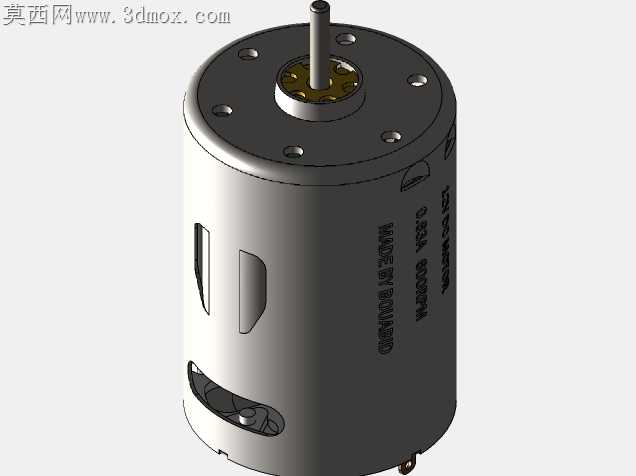

小功率直流电机量产时最容易被忽略的就是机壳卷边与端盖配合的过盈量偏差，不少手板样机组装时能顺畅压合，批量冲压后机壳壁厚公差飘到0.05mm以上，要么压装时端盖开裂，要么运转一段时间后端盖松脱扫膛。这套拆解模型把机壳的散热槽冲压让位、端盖的轴承室定位台阶、碳刷架的弹片预压槽都做了等比例还原，甚至连换向器与转子绕组的焊接让位槽都留了出来，完全贴合实际冲压件的加工逻辑。

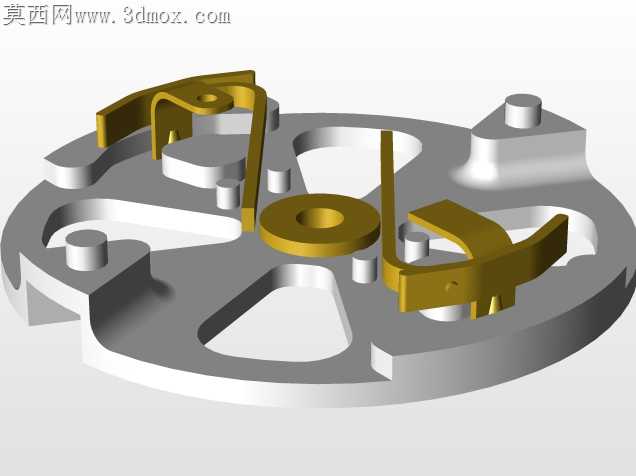

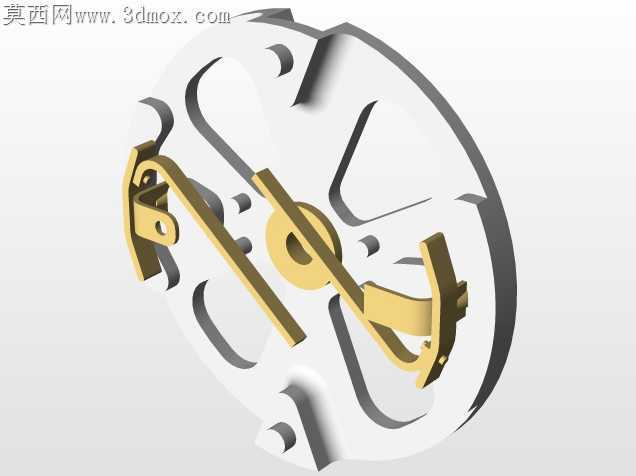

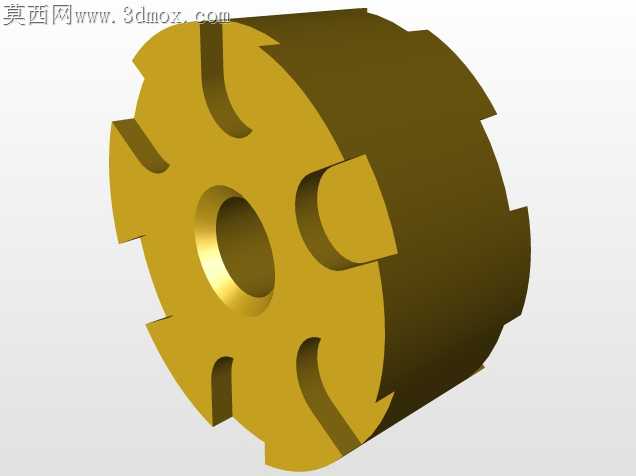

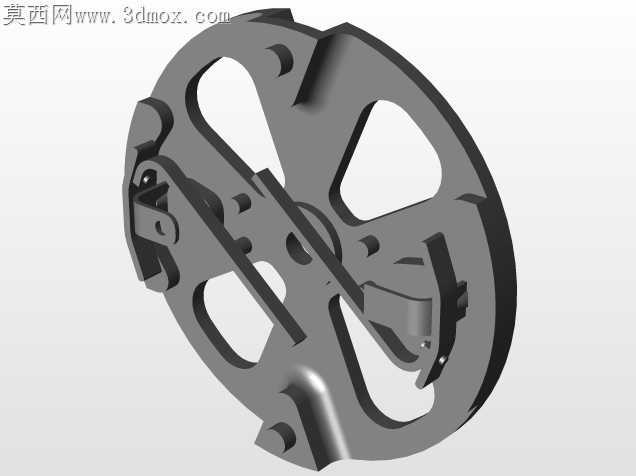

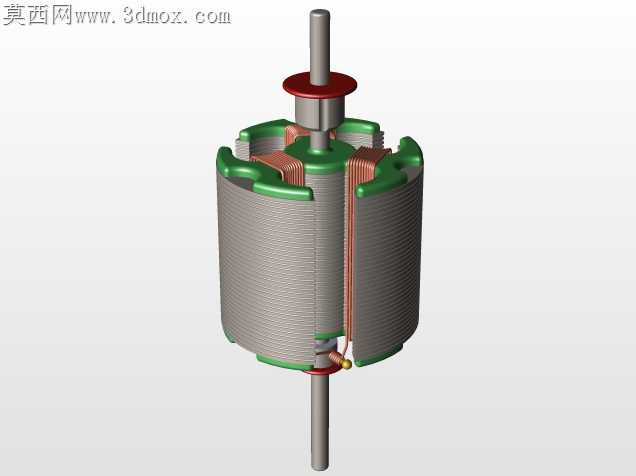

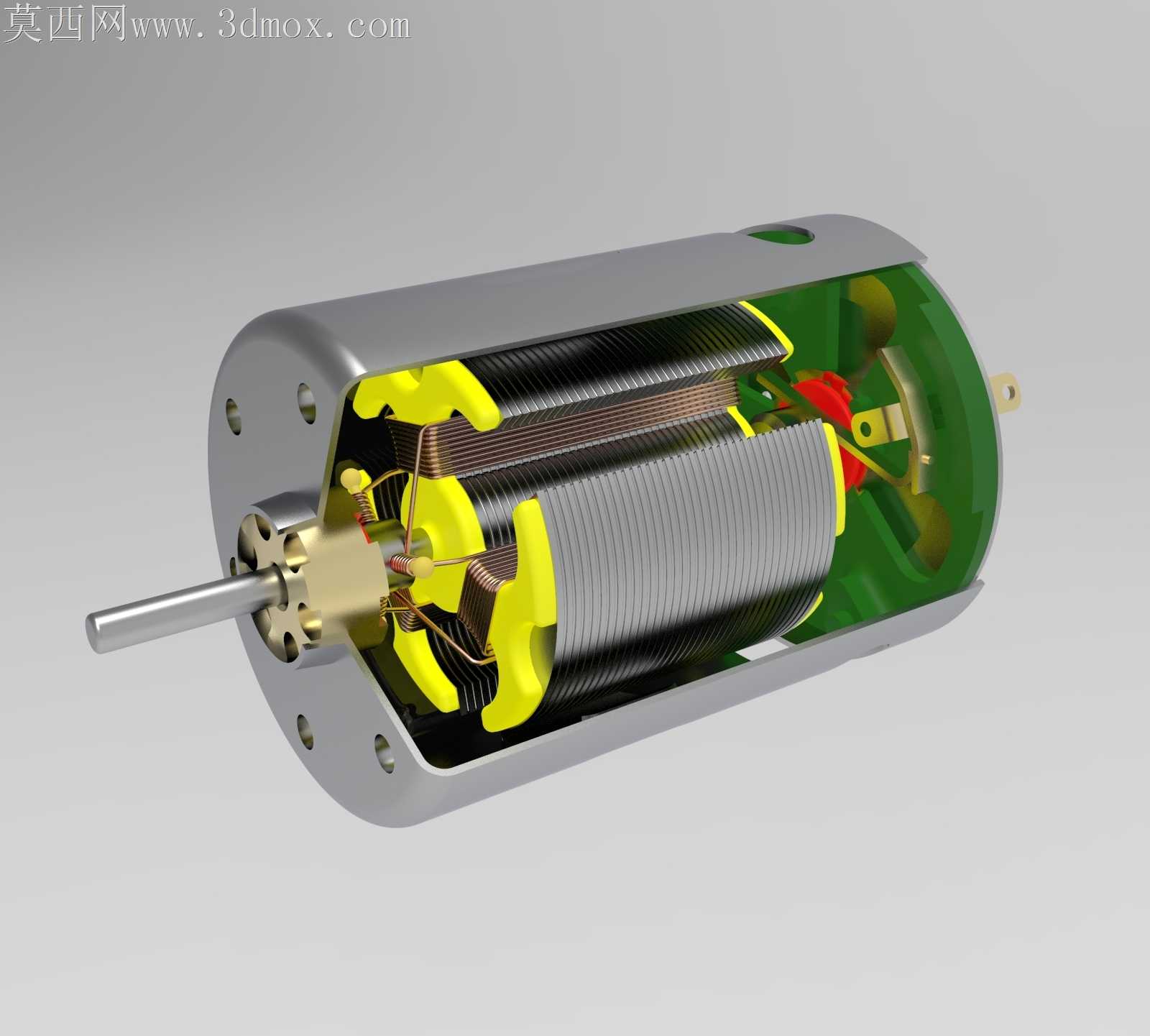

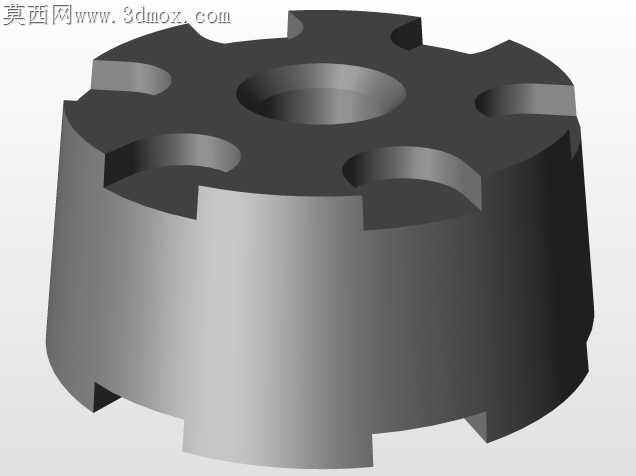

你能看到转子铁芯的叠片倒角没有做理想化的直角处理，每片硅钢片的冲压毛刺让位间隙都留了0.02mm的余量，避免叠压时铁芯厚度超差导致转子与定子气隙不均。转轴与铁芯的过盈配合段做了滚花处理，模型里滚花的齿深和齿距都对应实际冷压工艺的参数，不会出现高速运转时铁芯转轴打滑空转的隐患。碳刷架的弹片弧度没有做简化的平面拉伸，而是还原了实际冲压后的回弹角度，碳刷与换向器的接触压力刚好落在15-20kPa的合理区间，既不会压力过大加速碳刷磨损，也不会压力不足产生换向火花。

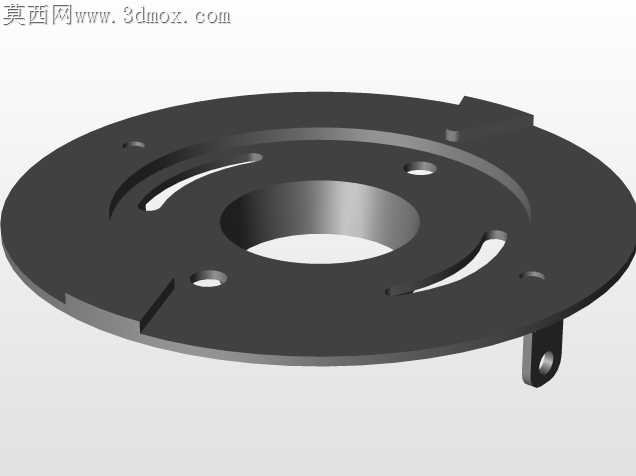

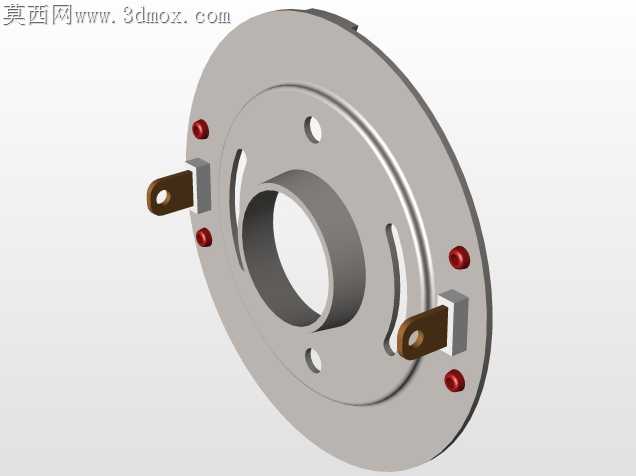

后端盖的安装支架做了两个长圆形的调节孔，对应实际安装时的皮带张紧调节需求，孔位的翻边高度刚好匹配M3螺丝的沉头深度，不会出现螺丝头凸起干涉安装面的问题。机壳上的两个安装定位凸点，高度刚好是0.3mm，对应组装时端盖的定位缺口，压装时不用额外做治具对位，能直接靠凸点滑入缺口完成周向定位，减少组装工位的对位时间。

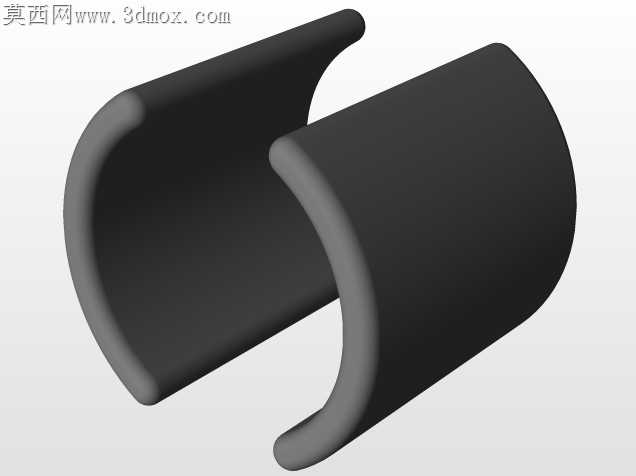

你仔细看绕组端部的绝缘纸，模型里没有把它做成贴死绕组的理想状态，而是留了0.1mm的浸漆让位间隙，对应实际生产中绝缘漆填充的空间，避免浸漆后绝缘纸鼓胀蹭到定子磁钢。磁钢与机壳的粘接面做了细微的网格滚花，不是光滑的圆柱面，这是为了增加粘接胶的接触面积，耐冲击振动时不会出现磁钢脱落的问题。输出轴的卡簧槽位置刚好对应轴承内圈的定位端面，卡簧装入后不会有轴向窜动的间隙，同时卡簧槽的圆角做了0.1mm的处理，避免应力集中导致转轴断裂。

这套模型没有做多余的外观美化，所有结构细节都对应量产加工的实际取舍，不管是做电机结构实训，还是做小功率传动系统的配套设计，都能直接参考对应的配合公差和工艺让位设计，不用再反复核对手板加工的工艺盲区。
