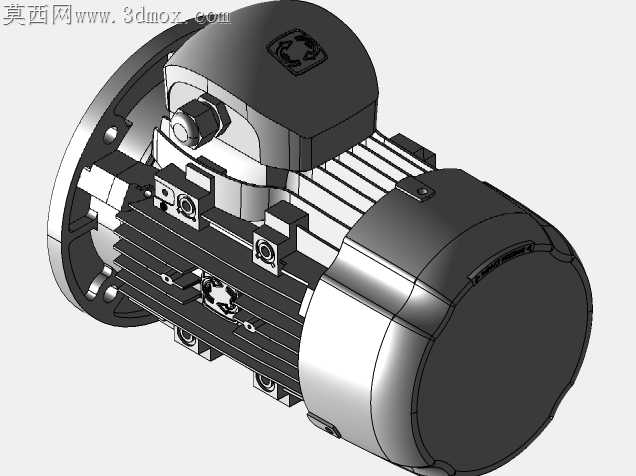

DELPHI法兰B590L工业电机结构设计

车间里常规B5法兰电机常出现安装止口啃伤、散热筋积灰难清理、接线盒密封失效进油的问题，这款DELPHI法兰电机的结构细节刚好对准这些现场痛点做了适配调整。法兰端的止口边缘做了0.3mm的倒角过渡，不是生硬的直角切边，装配时对准设备法兰盘不会刮伤配合面的防锈涂层，法兰上的安装孔位做了沉头锪平处理，螺栓拧入后端面完全贴合，不会因为螺栓头凸起造成安装面虚接，长时间带载运行也不会出现连接螺栓松脱的异响。机壳表面的散热筋没有做等厚度的直条设计，靠近接线盒一侧的筋条高度比尾端低2mm，避开接线盒出线的弯折空间，现场布线时电缆不会被散热筋棱边磨破绝缘层，筋条之间的间距留足了8mm的清理间隙，车间里的金属碎屑、浮尘堆积后用压缩空气一吹就能清理干净，不会像密排散热筋那样堵死风道造成电机温升超标。接线盒的腔体和机壳衔接处做了一圈嵌入式的密封槽，不是平面打胶的简陋结构，装配时嵌入耐油橡胶圈就能达到IP55的防护等级，机加工车间里的切削液飞溅、油气渗透都不会进到接线腔里造成接线端子锈蚀。尾端的端盖和机壳配合处做了定位止口，不是靠螺栓硬拉对齐，装配时端盖顺着止口滑入就能保证轴承室和转子轴的同轴度，不会出现端盖偏斜造成的转子扫膛问题，端盖上的轴承室预留了0.02mm的公差带，压入轴承时不会因为过盈量太大造成轴承转动卡滞，也不会因为间隙太大出现轴承跑外圈的故障。电机轴伸端的键槽做了圆角过渡，没有尖锐的应力集中缺口，频繁正反转启停的工况下，键槽边缘不会出现应力裂纹断轴的问题，轴表面做了发黑防锈处理，和联轴器配合时不会因为锈蚀粘死，后期拆换联轴器不用拉马硬撬损伤轴面。这些细节没有追求花哨的外观设计，每一处结构调整都对应着现场运维、装配加工里的实际问题，拿到生产线上不用做二次改型就能直接适配多数工业传动场景的安装需求。
