带刻度可调式角度定位旋转支架结构

在汽车冲压生产线的模具工位调试、小型工装定位场景中，这类带刻度的旋转支架是很常见的定位调节组件，很多一线结构设计人员在做模具周边工装、工位辅具设计时，都会参考这类成熟结构做适配修改。从实际使用场景来看，这类支架多安装在冲压模具的上模或下模座侧边，也可用于工位器具的角度调节工位，承担小范围角度旋转后的精准定位功能，替代传统无刻度的垫块调节方式，能大幅减少调试时的反复试装时间。

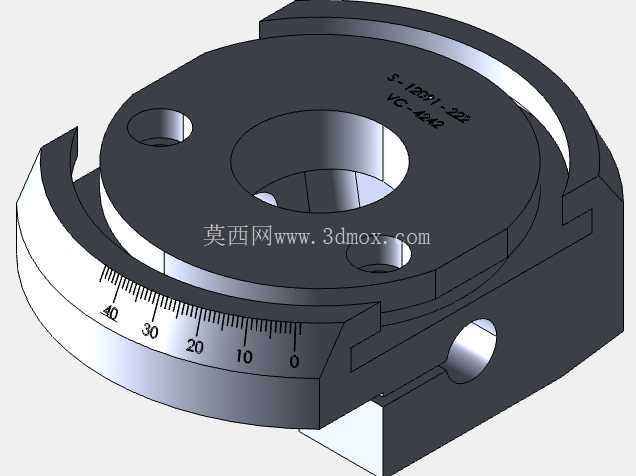

从功能特性上拆解，这个支架的核心功能是实现0-40度范围内的角度旋转与锁紧定位，本体上蚀刻的刻度线每小格对应1度的调节量，读数直观，调试人员无需额外借助角度尺就能快速完成角度对位，适配冲压工序中需要调整送料角度、顶出方向、侧推块初始位置的需求。支架主体采用圆盘式回转结构，中心的通孔是回转中心的安装避让位，盘面上的两个沉孔用于安装锁紧螺钉，当角度调整到位后，拧紧这两个螺钉即可将旋转部分与固定底座锁死，避免冲压设备运行时的振动导致角度偏移。底座侧边的横向通孔是锁紧机构的安装位，内置的顶紧销可在角度调整时提供预紧阻尼，防止旋转部分突然下坠磕碰模具型面。

从设计思路上看，这个结构没有采用复杂的蜗轮蜗杆调节机构，而是用了最直接的圆盘刻度加端面锁紧的方案，完全适配冲压车间的恶劣工况——冲压生产时车间内存在大量油污、金属粉尘，复杂的传动结构很容易出现卡滞、磨损过快的问题，这种开放式的圆盘结构清理方便，没有藏污纳垢的狭小缝隙，日常维护只需要定期在回转面涂抹少量润滑脂即可。刻度线直接蚀刻在底座的外露端面上，不会被安装的其他零部件遮挡，操作人员站在模具操作侧就能直接读取刻度数值，不需要探身到模具内侧查看，符合冲压作业的安全操作规范。

关于安装边界与尺寸适配，这类支架的底座采用圆弧侧边加定位直边的结构，安装时直边靠紧模具座的加工基准面即可完成初始定位，不需要额外做复杂的找正工序。支架的整体厚度控制在常规冲压模具辅件的安装尺寸范围内，不会与模具的导柱、导套、压料板等运动部件产生干涉，盘面上的安装孔位采用通用的孔距设计，可直接适配多数中小型汽车冲压模具的标准安装孔位，不需要对模具本体做额外的打孔加工。回转部分的上端面设计有两个定位销孔，用于连接需要调节角度的功能部件，比如侧定位块、小型导料板、传感器安装座等，连接时只需要在对应部件上加工匹配的销孔即可，适配性很强。

在实际建模还原这类结构时，需要特别注意刻度线的位置精度，每一格刻度的角度偏差要控制在0.1度以内，否则实际使用时会出现调节误差，导致冲压件的定位尺寸超差。回转面的配合间隙要控制在0.02-0.05mm之间，间隙过大会导致角度调整时出现晃动，锁紧后定位精度不足；间隙过小则会在热胀冷缩或者进入少量金属碎屑时出现卡滞，无法顺畅转动。底座上的锁紧螺钉孔要做沉头处理，避免螺钉头突出端面影响其他部件的安装，侧边的横向锁紧孔要与回转中心保持垂直，保证顶紧销的作用力均匀作用在回转侧壁上，避免锁紧时出现回转盘偏斜的问题。很多新手设计这类结构时容易忽略刻度的起始位置对齐，导致0刻度位与安装基准面不平行，最终调节的角度数值与实际角度存在偏差，在建模时需要将0刻度线与底座的定位直边做平行约束，从设计源头避免安装后的基准偏差。
