SHT85温湿度检测传感元件结构设计

　　这款直插式温湿度传感模块的结构设计，核心围绕工业现场环境参数采集的实际需求展开，在做结构方案敲定前，最先要明确的是它的落地场景——不管是工业控制柜内部的温湿度监测、小型物联网环境采集节点的传感端搭载，还是实验测试设备的环境参数取样，这类直插式传感元件都需要兼顾安装便捷性、传感端的气流接触效率，以及PCB板载焊接的可靠性，不能为了追求小巧牺牲长期使用的结构稳定性。

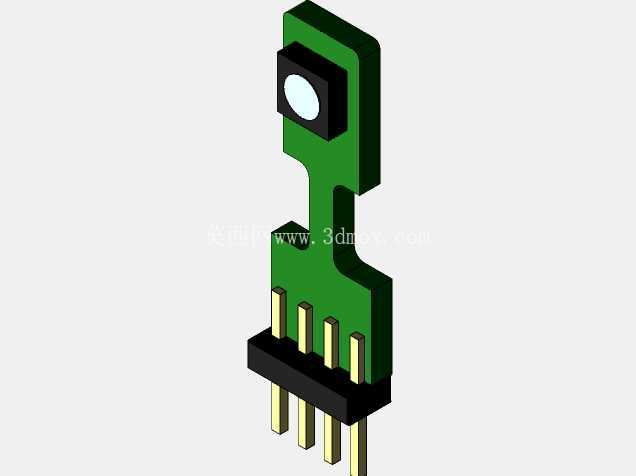

　　从结构布局来看，整个模块采用上下分段的异形PCB设计，下半段是标准2.54mm间距的直插引脚段，一共引出6根镀金插针，插针根部做了黑色塑胶固定座，这个固定座的作用不只是规整插针间距，更重要的是在波峰焊或者手工焊接的时候，能阻挡焊锡顺着插针往上爬渗到PCB的传感元件区域，避免焊剂残留影响传感芯片的检测精度。插针的伸出长度经过适配，既可以直接插在标准面包板做原型验证，也能穿过2mm以内厚度的设备面板做焊接固定，安装时不需要额外做引脚裁剪，适配大部分通用电子设备的板载安装空间。

　　上半段的PCB做了异形收窄加凸起的结构，凸起位置专门预留了传感芯片的安装位，黑色的芯片保护座直接卡在PCB的预留卡槽里，保护座正面开了圆形的通风窗口，窗口内侧覆盖的是透气防尘的滤膜结构——这个设计是整个结构的核心考量，既要保证环境中的空气能顺畅接触到内部的温湿度感应芯片，确保检测响应速度，又要阻挡现场的粉尘、飞溅的细小液滴直接沾附在芯片表面，避免长期使用后芯片被污染导致检测数值漂移。PCB上半段特意做的内凹缺口，不是为了造型美观，而是为了在安装时给周边的接线端子、周边电容电阻预留避让空间，哪怕是在排布非常紧凑的物联网采集板上，也不会和周边元件产生结构干涉，不需要额外调整周边元件的布局位置。

　　做三维建模的时候，每一处结构的尺寸边界都卡得很严：整个模块的总宽度控制在10mm以内，总高度从插针最底端到传感窗口顶端不超过35mm，PCB板厚采用标准1.6mm的FR4板材厚度参数，所有的安装孔位、卡槽位置都和实际量产的元件尺寸完全匹配，不会出现建模尺寸和实物元件公差过大导致装配干涉的问题。传感保护座的突出高度控制在3mm，既给内部的传感芯片留出了足够的安装空腔，又不会因为突出过多导致在安装时被周边部件磕碰损坏。插针的直径是标准0.6mm，和通用排针的尺寸完全一致，不管是做插座插接还是直接焊接，都能适配标准的电子装联工艺。

　　在实际应用中，这种结构的传感模块相比传统的贴片式温湿度传感器，安装灵活性要高很多：不需要在PCB上预留专门的贴片焊接区域，可以通过引线接插的方式把传感模块延伸到设备内部需要检测的特定位置，比如配电柜的进线舱、小型实验舱的取样口，避免设备自身发热的PCB区域影响温湿度检测的准确性。建模过程中特意还原了PCB的阻焊层厚度、插针的金属倒角、保护座的卡扣细节，这些细节看起来不影响整体结构，但在做设备整体的装配干涉检查、结构仿真的时候，这些小尺寸的细节如果被忽略，很容易在实际装配时出现卡滞、装不到位的问题。比如保护座两侧的卡扣，每侧的突出量只有0.3mm，如果建模时省略这个细节，在做面板开孔适配的时候，就可能把开孔尺寸做小，导致安装时保护座无法顺利穿过开孔。

　　另外，整个模块的重心设计在下方的插针固定座位置，当插针对接在插座上时，不会因为上半段的重量导致插针歪斜，长期使用也不会出现接触不良的问题。PCB边缘做了0.2mm的圆角处理，避免在安装时划手或者刮伤周边的导线绝缘层，这些细节都是在实际装联过程中总结出来的结构优化点，不是凭空在建模软件里画个外形就能考虑到的。对于做设备结构设计、电子硬件选型的工程师来说，这个三维模型可以直接导入到整体设备的装配文件中，用来核对安装空间、检查周边干涉，不需要再对着 datasheet 上的二维尺寸自己重新绘制模型，能节省不少前期方案设计的时间。
