钢丝绳滑轮结构设计与工程应用解析

在起重吊装、索道运输、电梯曳引、工程机械变幅机构等场景中，钢丝绳滑轮是承担钢丝绳导向、载荷传递、转向支撑的核心受力部件，其结构合理性直接影响整套牵引系统的运行稳定性与钢丝绳使用寿命。日常现场运维中常遇到滑轮绳槽磨损过快、轮体开裂、钢丝绳跳槽等故障，追根溯源大多是前期设计阶段对绳槽匹配度、轮体受力分布、安装同轴度的考量不足导致，因此在建模阶段就需要结合实际工况完成全尺寸的结构校核。

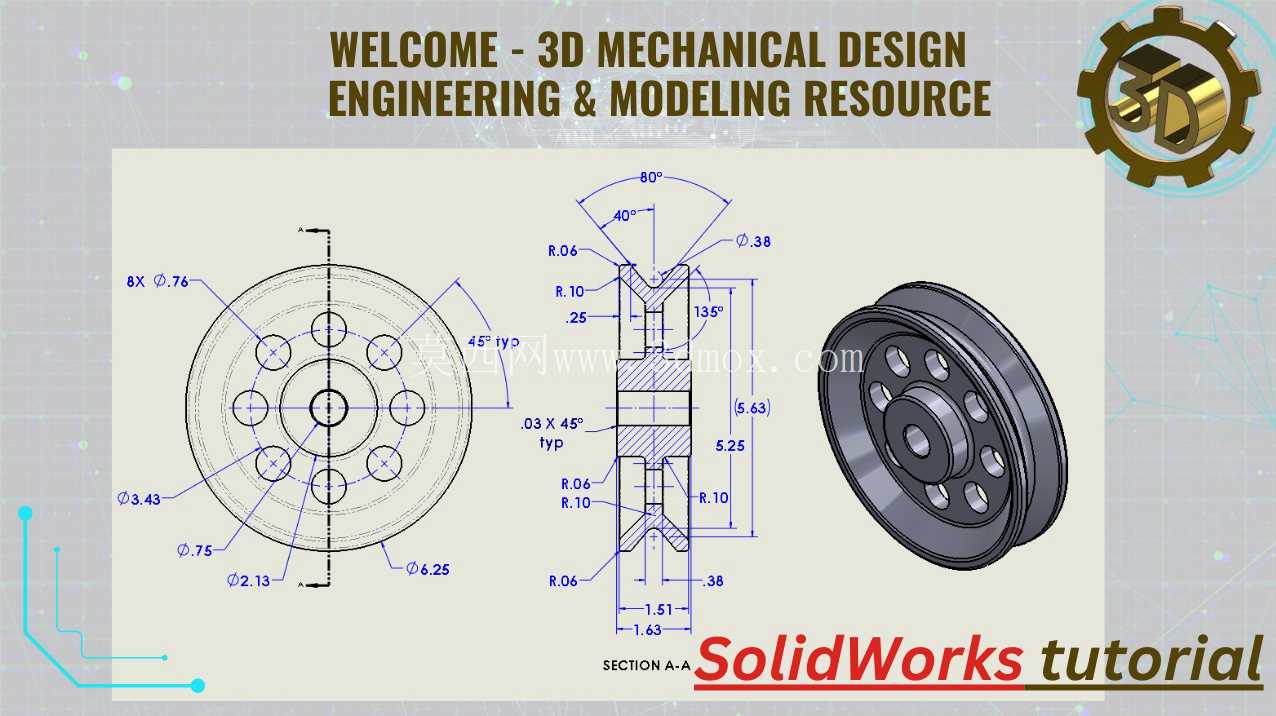

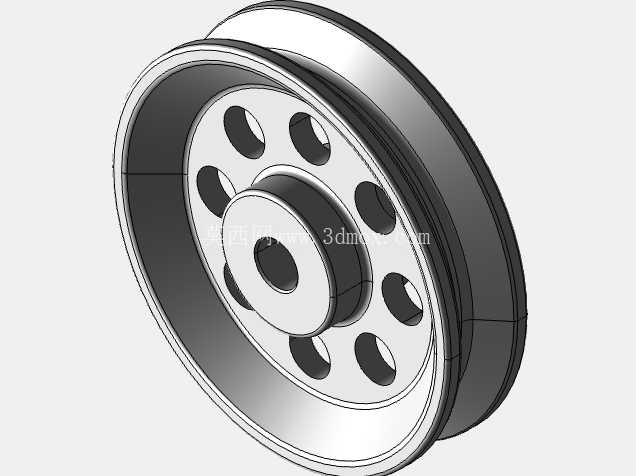

从结构功能来看，这款滑轮采用双辐板带减重孔的轮体设计，轮缘处加工有适配钢丝绳直径的V型绳槽，绳槽两侧的倾斜角度经过匹配计算，既能够保证钢丝绳在槽内的贴合度，避免运行过程中出现跳绳、脱槽的问题，又能减少绳槽侧壁对钢丝绳的挤压磨损，延长钢丝绳的更换周期。轮体中心设置有阶梯式安装轴孔，轴孔端面预留有轴承安装位，可适配标准深沟球轴承或滑动轴套，安装时能够保证轮体绕固定轴灵活转动，减少牵引过程中的摩擦阻力。辐板上均匀分布的8个圆形减重孔，在不降低轮体整体结构强度的前提下，有效降低了轮体自身重量，减少了转动惯量，让滑轮在高速往复牵引工况下的启停响应更顺畅，同时也方便现场安装时的吊装对位与后期运维检查。

设计过程中，首先需要匹配常用钢丝绳的直径参数确定绳槽的轮廓尺寸：绳槽的底部圆弧半径要比钢丝绳公称半径大3%-5%，避免钢丝绳被槽底卡滞；绳槽开口处的80度张角，能够允许钢丝绳在一定偏角范围内正常工作，适配牵引过程中钢丝绳的小幅摆动，不会出现硬摩擦。轮缘的厚度经过受力校核，能够承受额定载荷下钢丝绳的径向挤压力，不会出现轮缘变形的问题。辐板与轮缘、轮毂的过渡位置均设置有圆角过渡，避免应力集中导致的疲劳开裂，这一点在频繁变载荷的起重工况下尤为重要，很多滑轮的早期失效都是因为过渡位置直角设计导致的应力集中，在反复载荷作用下萌生裂纹最终扩展断裂。

从安装边界来看，这款滑轮的轴向总厚度、轮毂长度、轴孔直径均按照通用起重附件的安装尺寸设计，可直接替换同规格的现有滑轮部件，不需要对安装支架做额外改造。安装时需要保证滑轮轴的水平度，以及滑轮绳槽中心与钢丝绳牵引方向的对中度，若偏角超过允许范围，会加剧钢丝绳与绳槽侧壁的磨损，严重时还会导致钢丝绳脱槽引发安全事故。轮体的外径尺寸经过优化，在满足钢丝绳最小弯曲半径要求的前提下尽可能控制整体尺寸，避免过大的轮径占用过多安装空间，适配更多紧凑型的牵引机构布局。

在实际工程应用中，这类滑轮不仅用于固定式起重设备，在移动式工程机械、矿山架空索道、建筑施工吊篮牵引系统中也有广泛应用。不同工况下对滑轮的材质要求有区别，轻载工况可采用工程塑料或铸铁材质，重载冲击工况则需要采用铸钢或焊接钢结构，但无论材质如何变化，核心的绳槽轮廓、轮体受力结构、安装配合尺寸的设计逻辑是一致的。建模过程中对每个尺寸的精准把控，最终都会反映到实际使用的可靠性上，比如绳槽深度不足会导致脱槽风险，轴孔配合过紧会导致转动卡滞，减重孔位置不合理会削弱辐板强度，这些细节都需要在设计阶段结合力学分析反复调整，才能得到兼顾性能、重量、成本的合理结构。
